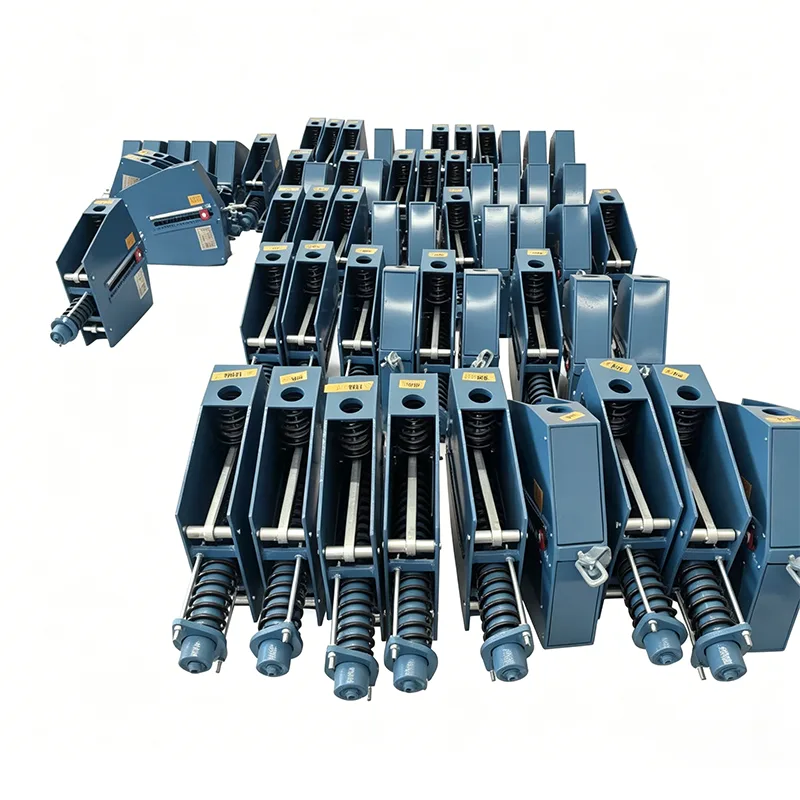

Įkurta 2012 m., Yangzhou Tianshun Pipeline Technology Co., Ltd. turi 14 metų didelę patirtį vamzdynų palaikymo sprendimų, skirtų energetikos pramonei, srityje, o produktai aptarnauja daugybę vietinių elektrinių projektų. Mūsų šiluminės elektrinės nuolatinė spyruoklinė atrama yra specializuotas produktas, sukurtas griežtai laikantis DL/T serijos energetikos pramonės standartų. Specialiai optimizuotas šiluminių elektrinių aukštos temperatūros, aukšto slėgio ir ilgo ciklo nepertraukiamo veikimo charakteristikoms, tai yra pagrindinis keturių pagrindinių elektrinių vamzdynų sistemų pagalbinis komponentas.
Apkrovos ir poslinkio kreivė, gauta atliekant nuolatinės spyruoklės atramos / pakabos tipo bandymą. Horizontali ašis reiškia poslinkį, o vertikali ašis – apkrovą. Kreivė išlieka apytiksliai horizontali per visą darbo eigą, parodydama, kad atraminė jėga išlieka iš esmės pastovi, kai vamzdynas išsisuka dėl šiluminio plėtimosi ir susitraukimo.
Šis tipo bandymas patikrina nuolatinių spyruoklių blokų apkrovos pastovumą, visišką važiavimo stabilumą ir veikimo patikimumą. Prieš išsiunčiant visus gamybos įrenginius kalibruojama apkrova, o apkrovos nuokrypis reguliuojamas ±6 % ribose pagal ANSI/MSS-SP-58-2018 ir NB/T47038-2013.
Šie gaminiai tinka pramoninėms vamzdynų sistemoms su dideliu šiluminiu poslinkiu, įskaitant magistralinius garo vamzdynus ir kitus aukštos temperatūros ir aukšto slėgio vamzdynus.
Palyginti su įprastais pramoniniais vamzdynais, šiluminių elektrinių vamzdynų sistemos veikia kur kas atšiauresnėmis sąlygomis:
▶ Aukšta temperatūra ir slėgis: pagrindiniai garo vamzdynai 540 ℃ ~ 620 ℃, slėgis 16 MPa ~ 35 MPa
▶ Didelis šiluminis poslinkis: vertikalus pagrindinių garo vamzdynų poslinkis gali siekti 300–500 mm
▶ Sunkūs kroviniai: didelio skersmens storasieniai vamzdynai, vieno kėlimo taško apkrova 50–300 tonų
▶ Aukšti nepertraukiamo veikimo reikalavimai: įrenginio metinės darbo valandos ≥ 7500 valandų su dideliais išjungimo nuostoliais
▶ Jautrus įrangos traukai: itin griežti reikalavimai dujotiekio traukai garo turbinos įleidimo ir išleidimo angose
▶ Aukštas saugos lygis: klasifikuojami kaip slėginiai vamzdynai, kuriems taikomos didelės saugos pareigos
Įprastos nuolatinės spyruoklinės pakabos negali visiškai atitikti šių reikalavimų, todėl specialios šiluminės elektrinės nuolatinės spyruoklės palaikymas yra būtinas.
| Pastovios spyruoklinės pakabos specifikacijų lentelė | Pavyzdys |
| Modelis / Serija | PH, LH, CA, CS, TH |
| Apkrova (veikianti) | 0,1 kN - 500 kN |
| Total Travel | 50 mm, 100 mm, 200 mm, 400 mm |
| Tikros kelionės | Iki 600 mm |
| Apkrovos nuokrypis (tolerancija) | ± 5 % (standartinis) / ± 3 % (didelis prec.) |
| Montavimo padėtis | Horizontalus / Vertikalus |
| Būsto apdaila | Karštai cinkuotas / epoksidinis |
| Darbinė temp. | -20°C iki +80°C (aplinkos) |
| Spyruoklinės ritės medžiaga | 60Si2Mn / 50CrVA |
| Apkrovos reguliavimo diapazonas | ±10 % (reguliavimas lauke) |
Šiluminių elektrinių pakabos ir atramos turi atitikti šiuos energetikos pramonės standartus:
|
Standartinis numeris |
Standartinis pavadinimas |
Pagrindiniai reikalavimai |
|
DL/T 616 |
Garo ir vandens vamzdynų bei atramų šiluminėse elektrinėse priežiūros ir reguliavimo vadovas |
Eksploatacijos priežiūros, reguliavimo ir tikrinimo reikalavimai |
|
DL/T 1113 |
Vamzdynų atramų ir pakabų šiluminėse elektrinėse priėmimo kodas |
Gamyklos priėmimo ir montavimo priėmimo standartai |
|
DL/T 5054 |
Šiluminių elektrinių garo ir vandens vamzdynų projektavimo techninis kodeksas |
Projekto parinkimas ir apkrovos skaičiavimas |
|
GB/T 17116 |
Vamzdynų atramos ir pakabos 1 dalis. Techninės specifikacijos |
Bendrieji techniniai reikalavimai |
Šiluminės elektrinės nuolatinis spyruoklinis palaikymas visiškai atitinka visus aukščiau išvardintus standartinius reikalavimus, o gamyklos pristatymo dokumentai gali būti tiesiogiai naudojami jėgainės kokybės priežiūrai ir priėmimui.
|
Elektrinės sistema |
Dujotiekio pavadinimas |
Rekomenduojamas produkto tipas |
Tipiniai parametrai |
|
Katilo sistema |
Pagrindinis garo vamzdynas |
Šiluminės elektrinės nuolatinis spyruoklinis palaikymas |
100 ~ 300 tonų, 200 ~ 400 mm poslinkis |
|
Katilo sistema |
Įkaitinkite garų vamzdyną |
Nuolatinė spyruoklinė kabykla / atrama |
80 ~ 200 tonų, 250 ~ 450 mm poslinkis |
|
Maitinimo vandens sistema |
Aukšto slėgio tiekimo vandens vamzdis |
Pastovi + kintamos jėgos derinys |
30 ~ 100 tonų, 100 ~ 250 mm poslinkis |
|
Garo turbinų sistema |
Turbinos įleidimo/išleidimo vamzdynai |
Didelio tikslumo nuolatinė spyruoklinė atrama |
50-150 tonų, pastovumas ≤±4% |
|
Oro, išmetamųjų dujų ir anglies sistema |
Karšto oro kanalai, dūmų dujų kanalai |
Kintamos jėgos spyruoklės palaikymas |
10 ~ 50 tonų, 50 ~ 150 mm poslinkis |
|
Ištraukimo garų sistema |
Visų etapų garų gavybos vamzdynai |
Kintamoji jėga + pastovi jėga |
5 ~ 50 tonų, 50 ~ 200 mm poslinkis |
|
Drenažo sistema |
Drenažo ir prapūtimo vamzdynai |
Kintamos jėgos spyruoklė |
1 ~ 20 tonų, 30 ~ 100 mm poslinkis |
|
Cheminė vandens sistema |
Dekoratyvinis vanduo, kondensatas |
Tvirta atrama + kintama jėga |
Maža apkrova, mažas poslinkis |
Spyruoklėse naudojamas 60Si2CrVA aukštai temperatūrai atsparus spyruoklinis plienas, sumažinantis įtempių atsipalaidavimo greitį 50% esant 400 ℃
Aukštos temperatūros dalys naudoja 12Cr1MoV karščiui atsparų plieną, kad būtų išvengta šliaužimo aukštoje temperatūroje
Įrengti termoizoliaciniai vamzdžių batai, kurie blokuoja šilumos perdavimą iš vamzdynų į spyruokles
Spyruoklės darbinė temperatūra reguliuojama žemiau 120 ℃, kad būtų užtikrintas ilgalaikis veikimo stabilumas
Pastovumas pagerėjo iki ≤±4%, sumažinant garo turbinų trauką
Prieš pristatymą sukalibruotas tiek šaltoms, tiek karštoms darbo sąlygoms
Poslinkio indikacija iki 1 mm, kad būtų patogu stebėti
Galimos apkrovos ir poslinkio kreivės, kurios palaiko dujotiekio įtempių analizę
Kumštelio paviršius su aukšto dažnio gesinimo + karbonizavimo apdorojimu, 5 kartus ilgesnis dėvėjimosi laikas
Smeigtiniai velenai su savaime tepančiomis įvorėmis, nereikalaujantis priežiūros
Visi varžtai su apsaugos nuo atsipalaidavimo priemonėmis, neatsipalaiduoja dėl vibracijos
C4 lygio antikorozinis įvertinimas, tinka lauko elektrinių aplinkai
Tiksliai sukalibruota pagal projektavimo instituto apkrovas prieš pristatymą, tiesioginis montavimas vietoje
Įrengtas specialus atrakinimo įrankis, atrakinimas vienu spustelėjimu po įdiegimo
Išorinis apkrovos reguliavimo mechanizmas, leidžiantis internetu tiksliai derinti darbo metu
Aiškūs poslinkio ženklai, kad jėgainės tikrinimo personalas galėtų lengvai juos pastebėti
Viršutinė ir apatinė mechaninės ribos, kad būtų išvengta per didelės eigos pažeidimų
Pakabos strypo saugos koeficientas ≥5 kartus, pašalina lūžių riziką
Spyruoklinis apsaugos nuo lūžių įtaisas, užtikrinantis saugią atramą net ir ekstremaliomis sąlygomis
Įspėjamieji perkrovos ženklai, kad operatoriai būtų raginami laiku atlikti veiksmus
Dažnos problemos ir prevencinės priemonės
|
Veikimo problema |
Priežasties analizė |
Prevencinės priemonės |
|
Spyruoklinis užraktas neatleistas |
Po montavimo pamiršta išimti fiksavimo varžtus |
Turi būti įtrauktas į montavimo priėmimo kontrolinį sąrašą |
|
Poslinkio užstrigimas |
Mechanizmas rūdija, trūksta tepimo |
Kasmetinė kaiščių velenų patikra ir tepimas |
|
Didelis apkrovos nuokrypis |
Faktinis dujotiekio svoris neatitinka projekto |
Dar kartą patikrinkite ir sureguliuokite praėjus 1 mėnesiui po operacijos |
|
Pakabos pakreipimas |
Didelis horizontalaus vamzdyno poslinkis |
Pasirinkite konstrukcijas, leidžiančias nukreipti |
|
Stipri korozija |
Lauko, pakrantės aplinka |
Rinkitės cinkuotą arba nerūdijančio plieno medžiagas |
Patikrinkite poslinkio indikatoriaus padėtį ir palyginkite su istoriniais įrašais
Patikrinkite, ar visi fiksavimo varžtai buvo pašalinti
Patikrinkite, ar pakabos strypai ir kaiščių velenai nėra deformuoti ir neįtrūkę
Patikrinkite, ar suvirinimo siūlės nėra įtrūkusios
Patikrinkite antikorozinės dangos vientisumą
Įrašykite operacijos duomenis ir sukurkite atramos / pakabos knygą
Tinkamai prižiūrint, šiluminės elektrinės nuolatinės spyruoklinės atramos tarnavimo laikas yra daugiau nei 20 metų, atitinkantis elektrinės pagrindinės įrangos tarnavimo laiką.
Elektrinės projekto pristatymo standartaiGamyklos dokumentų paketas (atitinkantis jėgainės kokybės priežiūros reikalavimus):
Produkto kvalifikacijos sertifikatas
Medžiagų kokybės sertifikatai
Pavasario bandymų ataskaitos
Užpildykite mašinos apkrovos bandymo kreives
Montavimo ir naudojimo vadovas
Gamyklos apžiūros įrašai
Techninio personalo techninis atskleidimas vietoje
Montavimo nurodymai ir paleidimas
Remti jėgainės sekcijų bandomąjį veikimą
Palyda 168 valandų bandomajam padaliniui
Aptarnaujama daugiau nei 30 vietinių elektrinių projektų, įskaitant 300MW, 600MW, 1000MW blokus
Teikiama atrama keturiems pagrindiniams itin superkritinio 1000 MW įrenginio vamzdynams
Šiluminės elektrinės renovacijos projekte pakeista per 200 atramų/pakabų
Jau metus iš eilės nesiskundžiama kokybe, didelis pakartotinio pirkimo iš elektrinių skaičius
3 metų gaminio garantija, nemokamas remontas ir keitimas garantiniu laikotarpiu
Reagavimas į elektrinės avarijas 24 valandas per parą, pagalba vietoje per 48 valandas
Techninės konsultacijos ir atsarginių dalių tiekimas visą gyvenimą
Galima kasmetinė palaikymo / pakabos tikrinimo paslauga
Šiluminės elektrinės nuolatinė spyruoklinė atrama yra patikimas atramos pasirinkimas aukštos temperatūros ir aukšto slėgio vamzdynams šiluminėse elektrinėse. Turėdami gilią 14 metų patirtį energetikos pramonėje, puikiai suprantame elektrinės darbo sąlygas ir standartinius reikalavimus, užtikriname saugų ir stabilų bloko darbą profesionaliais produktais ir paslaugomis.
