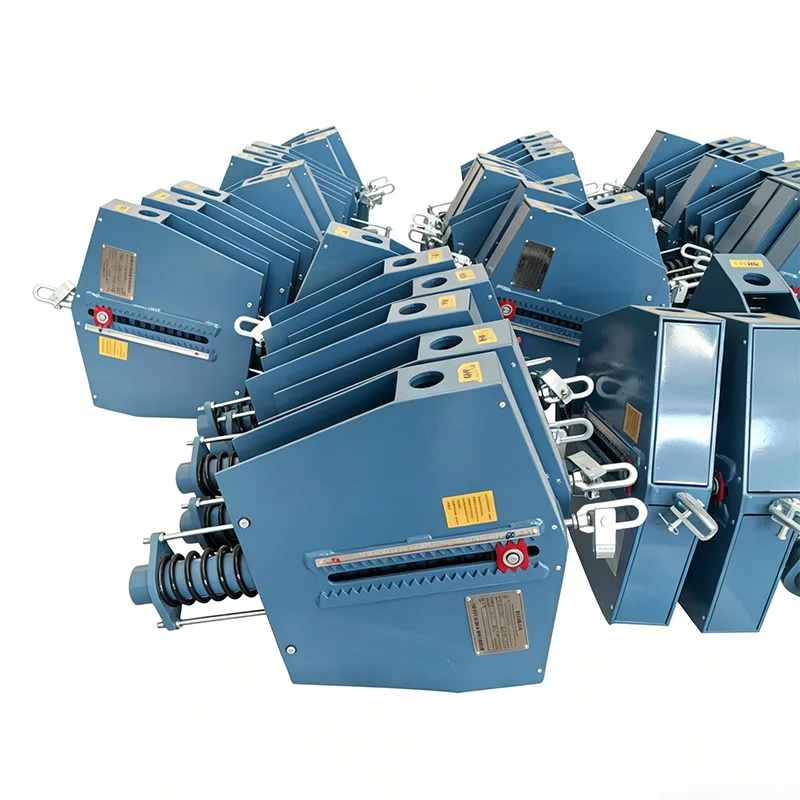

Nuolatinis vamzdyno pavasario palaikymas

Nuolatinis spyruoklinis vamzdyno palaikymas

Eksploatuojant pramonines vamzdynų sistemas, netinkamai parinkus atraminius sprendimus dažnai kyla problemų:

▶  Per didelis dujotiekio įtempis: kai aukštos temperatūros vamzdynai patiria terminį poslinkį, dėl atraminės jėgos pokyčių atsiranda suvirinimo siūlės įtrūkimai ir jungčių nutekėjimas.

▶  Įrangos sąsajos pažeidimas: vamzdynų šiluminė plėtimosi trauka perduodama jautriai įrangai, pvz., siurbliams ir kompresoriams, todėl įranga pasislenka arba sugenda sandariklis.

▶  Atramos ir pakabos užstrigimo gedimas: netinkamas montavimas ir paleidimas neleidžia spyruoklėms normaliai veikti, todėl vamzdynas nuslūgsta ir deformuojasi

▶  Didelės eksploatacijos ir priežiūros sąnaudos: dažna priežiūra ir keitimas turi įtakos gamybos tęstinumui

Siekdami išspręsti šias įprastas pramonės problemas, siūlome brandų sprendimą, patvirtintą 14 metų inžinerinės praktikos – nuolatinis vamzdyno pavasario palaikymas.

Apkrovos ir poslinkio kreivė, gauta atliekant nuolatinės spyruoklės atramos / pakabos tipo bandymą. Horizontali ašis reiškia poslinkį, o vertikali ašis – apkrovą. Kreivė išlieka apytiksliai horizontali per visą darbo eigą, parodydama, kad atraminė jėga išlieka iš esmės pastovi, kai vamzdynas išsisuka dėl šiluminio plėtimosi ir susitraukimo.

Šis tipo bandymas patikrina nuolatinių spyruoklių blokų apkrovos pastovumą, visišką važiavimo stabilumą ir veikimo patikimumą. Prieš išsiunčiant visus gamybos įrenginius kalibruojama apkrova, o apkrovos nuokrypis reguliuojamas ±6 % ribose pagal ANSI/MSS-SP-58-2018 ir NB/T47038-2013.

Šie gaminiai tinka pramoninėms vamzdynų sistemoms su dideliu šiluminiu poslinkiu, įskaitant magistralinius garo vamzdynus ir kitus aukštos temperatūros ir aukšto slėgio vamzdynus.

Gaminio techninės specifikacijos

Produkto padėtis ir pagrindinė vertė

„Constant Spring Support for Pipeline“ – tai bazinio tipo pastovios jėgos atramos įtaisas, specialiai sukurtas dujotiekių atramai, tinkamas darbo sąlygoms, kai virš dujotiekio nėra kėlimo erdvės ir reikalinga atrama nuo pamato ar platformos į viršų.

Skirtingai nuo pakabų tipų, pastovios jėgos spyruoklinė atrama dedama tiesiai ant plieninių sijų, betoninių pamatų arba laikančiųjų plieninių konstrukcijų ir per pagrindą prijungiama prie dujotiekio apačios. Viso dujotiekio vertikalaus šiluminio poslinkio proceso metu jis visada sukuria stabilią atraminę jėgą, kai apkrovos kitimo greitis reguliuojamas ± 5%, iš esmės pašalinant papildomą įtampą, kurią sukelia šiluminis poslinkis.

Nuo pat įkūrimo 2012 m., Yangzhou Tianshun Pipeline Technology tiekė dešimtis tūkstančių vamzdynų pagalbinių produktų rinkinių energijos ir naftos chemijos projektams daugiau nei 40 pasaulio šalių, sukaupusi didelę taikymo vietoje patirtį.

Pasirinkimo vadovas: kada pasirinkti nuolatinę jėgos palaikymą

Pagal pramonės standartą NB/T 47038-2019 nuolatinės jėgos spyruoklinės atramos ir pakabos, kartu su inžinerinės praktikos patirtimi, atrankos kriterijai yra tokie:

Būtini pasirinkimo parametrai (numatykite tikslią atitiktį):

▶  Vamzdyno darbinė apkrova (įskaitant dujotiekio, terpės ir izoliacijos sluoksnio svorį)

▶  Vertikali dujotiekio šiluminio poslinkio vertė iš šaltos būsenos į karštą

▶  Darbo aplinkos temperatūros diapazonas

▶  Įdiegimo vietoje apribojimai

▶  Vykdymo standarto reikalavimai (nacionalinis standartas / cheminis standartas / galios standartas)

Gaminio techninės specifikacijos

Įvairių palaikymo sprendimų našumo palyginimas

Nors pradinės „Constant Spring Support for Pipeline“ įsigijimo išlaidos yra gana didelės, žvelgiant iš viso daugiau nei 10 metų gyvavimo ciklo perspektyvos, visapusė jo kaina yra pranašesnė už kitus sprendimus dėl priežiūros nereikalaujančios funkcijos, didelio patikimumo ir mažo gedimų lygio.

Gamybos ir kokybės kontrolės užtikrinimas

1. Žaliavų kontrolė

▶  Visas spyruoklinis plienas yra iš didelių vietinių plieno gamyklų, turinčių medžiagų sertifikatus

▶  Kietumo bandymas ir sudėties pakartotinė patikra atliekama prieš kiekvieną spyruoklinių medžiagų partiją išleidžiant į saugyklą

▶  Suvirinimo medžiagos atitinka netauriųjų metalų ir suvirinimo procedūros kvalifikaciją

2. Gamybos proceso kontrolė

▶  Po apvijos spyruoklės yra termiškai apdorojamos vakuumu, kad būtų pašalintas vidinis įtempis

▶  Kiekviena spyruoklė yra individualiai išbandyta apkrova, užregistruojamos apkrovos ir poslinkio kreivės

▶  Viso eigos bandymas atliekamas užbaigus surinkimą, siekiant užtikrinti, kad pastovumas atitiktų standartus

▶  Paviršiaus antikorozinis apdorojimas: rūdžių valymas smėliasrove + epoksidinis cinko turtingas gruntas + viršutinis sluoksnis

3. Gamyklinė apžiūra

Kiekvienas nuolatinis vamzdyno spyruoklinis palaikymas prieš pristatymą baigia šiuos patikrinimus ir pateikia ataskaitas:

▶  Išvaizdos ir matmenų patikrinimas

▶  Viso eigos apkrovos pastovumo testas

▶ Užrakinimo įrenginio veikimo patikrinimas

▶  Poslinkio indikatoriaus kalibravimas

Dažnos problemos ir sprendimai

Mūsų aptarnavimo procesas

1. Techninė konsultacija: Profesionali pardavimų komanda teikia atrankos pasiūlymus pagal jūsų dujotiekio parametrus

2. Schemos patvirtinimas: išduokite produkto specifikacijas ir kainas, patvirtinkite techninius reikalavimus ir pristatymo laiką

3.Gamyba ir gamyba: Gaminkite pagal užsakymus, proceso metu galima gauti grįžtamąjį ryšį apie gamybos eigą

4. Gamyklos patikra: pilnas patikrinimas su pridedamomis bandymų ataskaitomis ir kvalifikacijos sertifikatais

5. Logistika ir pristatymas: 7-15 dienų pristatymas įprastiems modeliams, pritaikyti produktai pristatomi pagal sutartą ciklą

6. Pagalba po pardavimo: pateikite diegimo nurodymus, per 24 valandas atsakykite į produkto kokybės problemas

„Yangzhou Tianshun Pipeline Technology“ visada laikosi „stabilios kokybės, profesionalaus aptarnavimo“ verslo filosofijos. Mūsų gaminiai stabiliai veikia inžineriniuose projektuose daugiau nei 40 šalių, įskaitant JAV, Jungtinę Karalystę, Braziliją, Singapūrą ir Pietų Afriką. Pasirinkus nuolatinį vamzdyno spyruoklinį palaikymą, reikia pasirinkti patikimą dujotiekio palaikymo sprendimą, patvirtintą pasaulinės inžinerijos praktikos.
