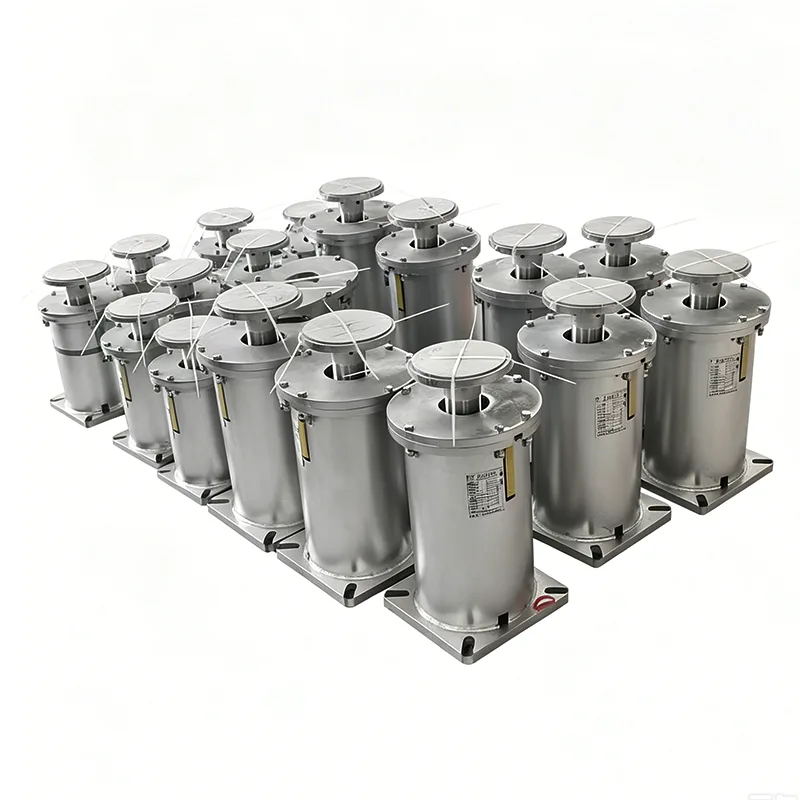

Korozijai atsparios spyruoklinės pakabos, skirtos viršutinio vamzdyno pakabai ir vibracijai

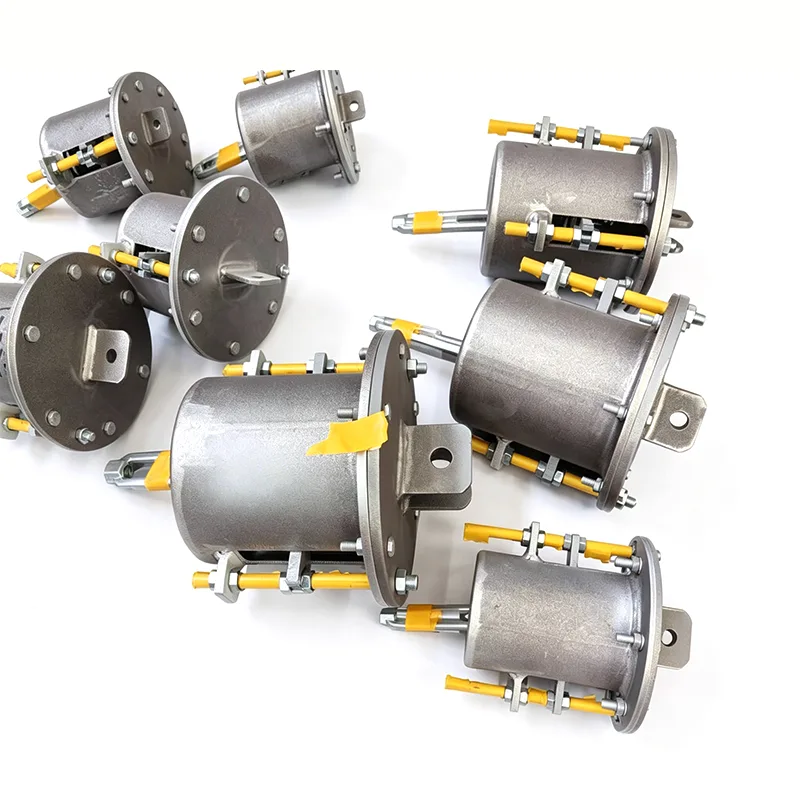

Dauguma žmonių jas vadina spyruoklinėmis pakabomis, kai kas – spyruoklinėmis atramomis, o lauke išgirsite abu. Tianshuno įmonėje mes neužsikabiname dėl pavadinimo – svarbu, kad kai vamzdis turi kabėti nuo konstrukcinės sijos ir vis tiek laisvai judėti su šilumos ciklais, surinkimas veikia. Mes statome juos elektrinėms, naftos perdirbimo gamyklų vamzdžių lentynoms ir perdirbimo linijoms 14 metų, o mūsų spyruoklinės pakabos šiuo metu laiko vamzdžius daugiau nei 45 šalyse.

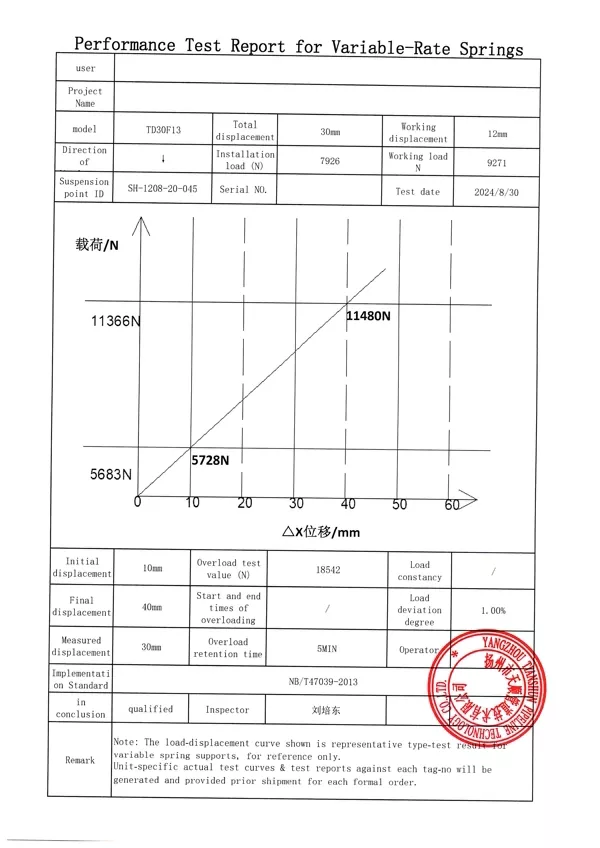

Šiame paveikslėlyje parodyta kintamos spyruoklinės atramos / pakabos apkrovos poslinkio kreivė, įskaitant pagrindinius apkrovos ir poslinkio parametrus, siekiant patikrinti gaminio apkrovos tikslumą ir veikimo patikimumą.

Prieš išsiuntimą kiekvienas įrenginys yra kalibruojamas ir išbandomas. Nustatymo ir apkrovos nuokrypis kontroliuojamas ±5 % ribose, laikantis tarptautinio standarto ANSI/MSS-SP-58-2018 ir NB/T47039-2013.

Gaminiai atitinka elektros energijos, naftos chemijos ir kitų pramoninių vamzdynų sistemų techninius reikalavimus. Pagal MSS-SP-58-2018 didžiausias leistinas kintamų spyruoklių blokų apkrovos kintamumas neturi viršyti 25 % darbinės karštosios apkrovos per visą darbo eigą.

Apkrovos ir poslinkio kreivė, gauta atliekant nuolatinės spyruoklės atramos / pakabos tipo bandymą. Horizontali ašis reiškia poslinkį, o vertikali ašis – apkrovą. Kreivė išlieka apytiksliai horizontali per visą darbo eigą, parodydama, kad atraminė jėga išlieka iš esmės pastovi, kai vamzdynas išsisuka dėl šiluminio plėtimosi ir susitraukimo.

Šis tipo bandymas patikrina nuolatinių spyruoklių blokų apkrovos pastovumą, visišką važiavimo stabilumą ir veikimo patikimumą. Prieš išsiunčiant visus gamybos įrenginius kalibruojama apkrova, o apkrovos nuokrypis reguliuojamas ±6 % ribose pagal ANSI/MSS-SP-58-2018 ir NB/T47038-2013.

Šie gaminiai tinka pramoninėms vamzdynų sistemoms su dideliu šiluminiu poslinkiu, įskaitant magistralinius garo vamzdynus ir kitus aukštos temperatūros ir aukšto slėgio vamzdynus.

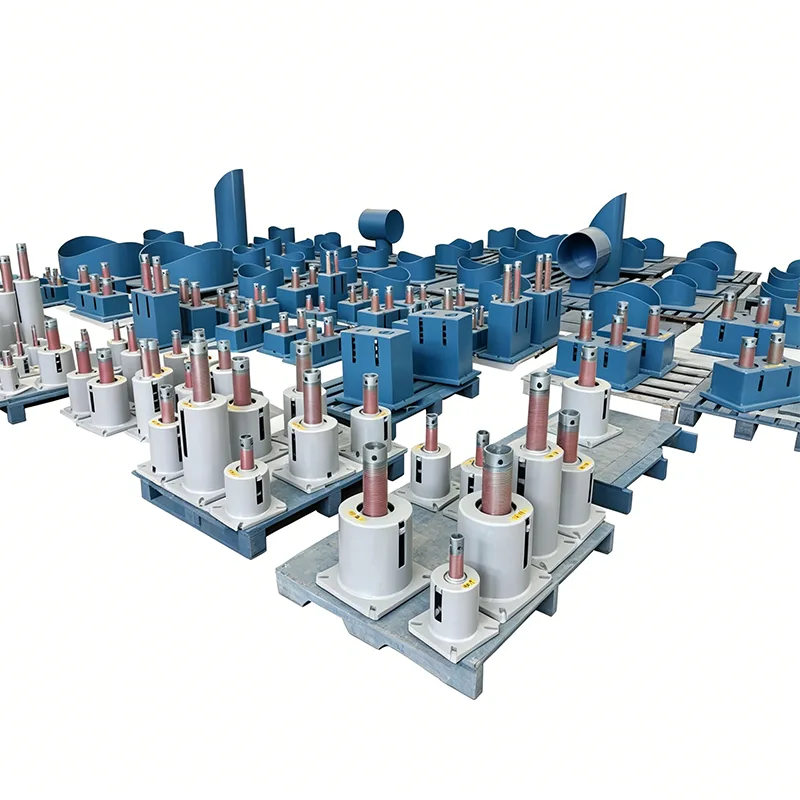

Spyruoklinė kabykla atlieka du dalykus vienu metu: ji neša visą vamzdžio svorį iš viršaus ir keliauja kartu su vamzdžiu, kai jis plečiasi arba susitraukia. Skirtingai nuo standžios pakabos strypo, kuris ten tiesiog kabo, spyruoklinė kabykla lieka įjungta per visą judėjimo diapazoną. Tai ypač svarbu ilgiems tiesiems pakeltų vamzdžių takams, kur gali greitai augti šiluminis augimas. Linijose, kuriose apkrova turi išlikti beveik pastovi, nepaisant to, kiek vamzdis juda, daugelis projektų tai derinanuolatinės spyruoklinės atramosant to paties stovo. Mažiau kritinėms linijoms, standartinėkintamos spyruoklinės atramosdažnai atlieka šį darbą – tas pats spyruoklinės pakabos korpuso stilius, tik kitokia vidinė spyruoklinė konstrukcija.

Kur spyruoklinės pakabos tinka vamzdynų sistemoje

Spyruoklinė kabykla neveikia viena. Ant įprasto vamzdžių stovo matysite spyruoklines pakabas, veikiančias kartu su standžiomis vamzdžių atramomis ir vamzdžių batais, kurie atlaiko svorį žemesniuose aukščiuose. Aukštos temperatūros sujungimo taškuose arba šalia įrangos jungčių dažnai nurodomos pakabos, nes jos atlaisvina grindų plotą ir suteikia galimybę vamzdžiui judėti keliomis kryptimis. Kai valas šaltas arba atvėsęs, sujungus pakabą su iš anksto izoliuotomis vamzdžių atramomis spaustuko vietoje, išvengiama apledėjimo ir izoliacijos sistema išlieka nepažeista. Daugelis projekto specifikacijų taip pat nurodo visą agregatą tiesiog kaip spyruoklinių atramų paketo dalį – skirtumas iš tikrųjų yra tik montuojamas viršuje ir apačioje.

Kas patenka į spyruoklinės pakabos komplektą

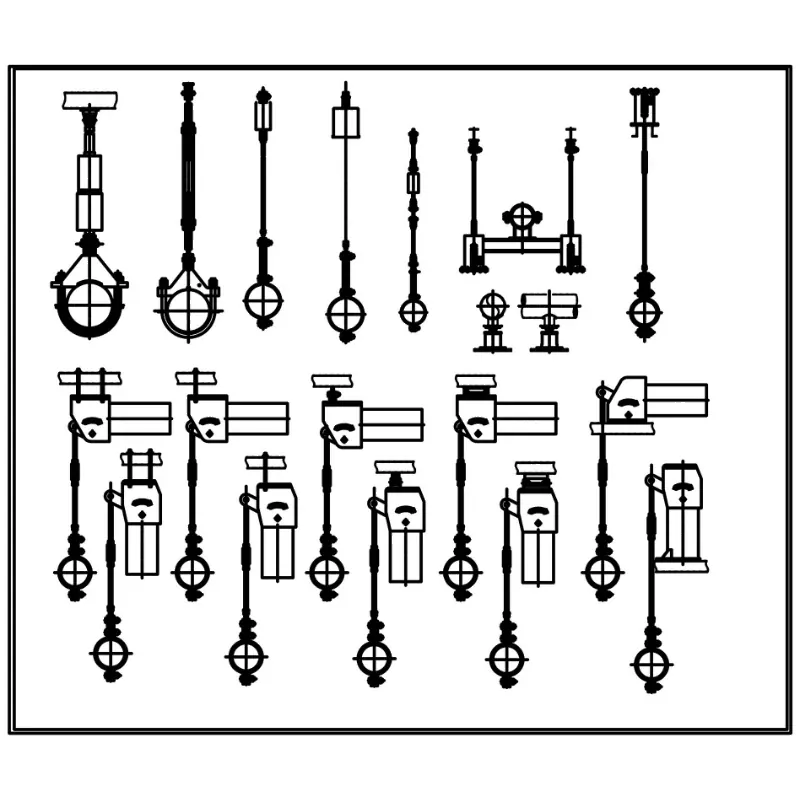

Spyruoklinė kabykla – tai ne tik spyruoklė skardinėje. Tai susirinkimas. Štai ką mes paprastai naudojame:

Kiekviena medžiagų partija turi gamyklos bandymų ataskaitas, ir mes jas atsekame pagal šilumos skaičių. Jei jūsų specifikacijai reikalingas 3.2 sertifikatas (EN 10204), mes jį įtraukėme.

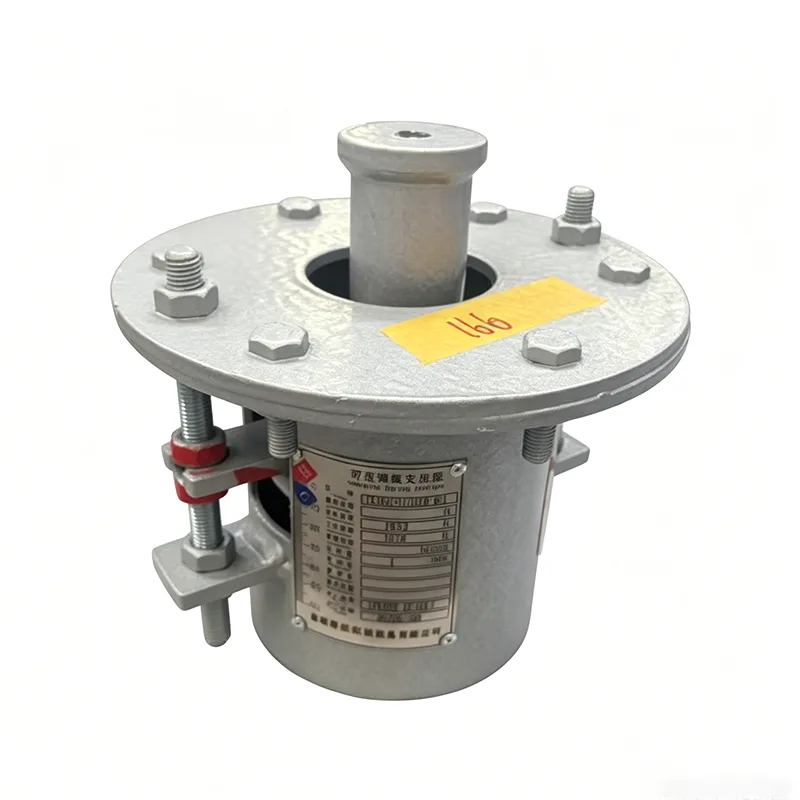

Mūsų kuriami standartai

Gaminame spyruoklines pakabas pagal:

ANSI/MSS SP-58 – vamzdžių atramos ir pakabos

ASME B31.3 – proceso vamzdynai

GB/T 17116

DIN, JIS arba konkretaus projekto specifikacijos, kai reikia

Mūsų gamykla veikia pagal ISO 9001:2015, o tai reiškia dokumentuotas procedūras kiekviename žingsnyje, nuo gaunamos žaliavos iki galutinio apkrovos bandymo.

Klausimai, kuriuos gauname

1 klausimas: kada turėčiau naudoti spyruoklinę pakabą, o ne ant pagrindo pritvirtintą spyruoklinę atramą?

Kai vamzdis eina aukštyje, o apačioje nėra plieninės platformos, ant kurios būtų galima atsisėsti. Vamzdžių stelažai, oro linijos ir katilų mansardos vamzdynai yra klasikiniai atvejai. Pakabos pritvirtinamos prie viršutinio plieno ir nuleidžiamos prie vamzdžio. Kalbama apie tai, kur yra jūsų atramos taškas, o ne apie spyruoklinį mechanizmą.

2 klausimas: ar pakaboje galiu pasiekti tokį patį apkrovos diapazoną kaip ir pagrindo spyruoklėje?

Apskritai, taip. Mūsų kintamos spyruoklinės pakabos atlaiko kelis šimtus kilogramų iki 20+ tonų vienai pakabai. Nuolatinės spyruoklinės pakabos kyla aukščiau. Jei jums reikia kažko tikrai sunkaus – tarkime, 40 tonų ant vienos meškerės – galime jį pastatyti, bet prasmingiau pirmiausia pasikalbėti su mumis, kad galėtume pažvelgti į apkrovos paskirstymo galimybes.

3 klausimas: kaip išbandote spyruoklines pakabas?

Mes nustatome spyruoklę į nurodytą apkrovą, paleidžiame visą jos eigą ir patikriname, ar jėga neviršija tolerancijos. Nuolatinėms spyruoklinėms pakaboms nubrėžiame apkrovos ir deformacijos kreivę ir patvirtiname, kad ji yra plokščia projektinėje paraštėje. Kelioninės svarstyklės yra patikrintos, o visos jungtys tikrinamos dėl sriegio kokybės ir suvirinimo vientisumo.

4 klausimas: koks yra jūsų standartinis pristatymo laikas?

Standartiniams pakabų mazgams su įprastais apkrovų diapazonais – 20–25 dienos. Jei jums reikia 304 nerūdijančio plieno įrangos, specialių dangų ar nestandartinių kelionių, skaičiuokite 30–40 dienų. Dideliems projektų paketams suteikiamas specialus gamybos grafikas, o mes suteiksime jums tvirtą pristatymo įsipareigojimą su pasiūlymu.

5 klausimas: kaip jie siunčiami?

Pakabos mazgai yra suskirstyti į valdomas dalis – spyruoklinį korpusą, strypų rinkinį ir spaustuką – supakuoti į medines dėžes su vandeniui atspariu pamušalu. Kiekviena dėžė yra paženklinta pakabos žymos numeriu, kad aikštelės įgula galėtų jas iškart priderinti prie vamzdžio atramos brėžinio.

Reguliariai atliekame pritaikymą

Daugelis klientų mano, kad spyruoklinės pakabos yra tik standartinės katalogo prekės. Mes ne taip dirbame. Dauguma mūsų siunčiamų spyruoklinių pakabų turi bent vieną individualią detalę, nesvarbu, ar tai:

Pailginta kelionė, kad būtų galima prisitaikyti prie didelio seisminio judėjimo

Individualūs strypų ilgiai, skirti tam tikriems atstumams virš galvos

Nerūdijančio plieno konstrukcija pakrantėje arba korozinėje aplinkoje

Aukštos temperatūros spyruoklinė medžiaga linijoms, veikiančioms virš 400°C

Specialios dažų sistemos – epoksidinis, cinko turintis gruntas arba jūrinė danga

Jums nereikia pritvirtinti vamzdžio prie mūsų pakabos. Mes pastatysime pakabą prie jūsų vamzdžio.

Ko išmokome iš realių projektų

Kai kurie praktiniai dalykai, kuriuos verta žinoti, jei rašote vamzdžių atramos specifikaciją:

Važiuodami ilgais tiesiais, netaisykite kiekvieno atramos taško. Tegul spyruoklinės pakabos sugeria augimą, o inkarus pastatykite strategiškai. Galime padėti nustatyti, kurios pakabos kur eina, jei jūsų vamzdžių įtempių inžinierius pateikia judėjimo duomenis.

Jei vamzdis yra izoliuotas, nurodykite spaustuko tipą ir įdėklą priekyje. Pakabinimo taško izoliacijos pakeitimas po montavimo yra nepatogus ir brangus.

Įrengiant lauke drėgnose arba pakrantės zonose, nurodykite nerūdijančio plieno įrangą arba bent karštąjį cinkavimą. Anglinio plieno strypai puikiai atrodo pirmą dieną, bet neatrodys taip po dviejų lietingų sezonų.

Tianšuno kelias

Mes nesame prekybos įmonė, kuri deda kieno nors kito dalis į mūsų dėžę. Gaminame juos savo gamykloje Jangdžou. Perkame plieną, apdirbame komponentus, apvyniojame ir išbandome spyruokles, surenkame mazgus, dažome, pakuojame ir siunčiame. Nėra vidurio žingsnio, kai prarandama kokybė.

Bėgant metams mes tiekėme pilnus spyruoklinių pakabų paketus projektams, kurie buvo be problemų paleisti ir eksploatuoti daugelį metų. Štai kodėl daugiau nei 70 % mūsų klientų sugrįžta – ne todėl, kad esame pigiausi (esame sąžiningi, o ne pigūs), o todėl, kad pakabos pasirodo laiku, atitinka brėžinius ir toliau dirba savo darbą.

Jei nustatote projekto, kuriam reikalingos spyruoklinės pakabos, nuolatinės spyruoklinės atramos arba iš anksto izoliuoti vamzdžių batai, kainas, atsiųskite mums savo duomenų lapus arba antkainius. Mes parengsime tinkamą pasiūlymą – tiesiogiai gamykloje, be paslėptų žymėjimų – ir, jei norite, paaiškinsime, kokia mūsų pasirinkimo logika. Taip pat kviečiame apsilankyti gamykloje ir patys pamatyti gamybos liniją.
