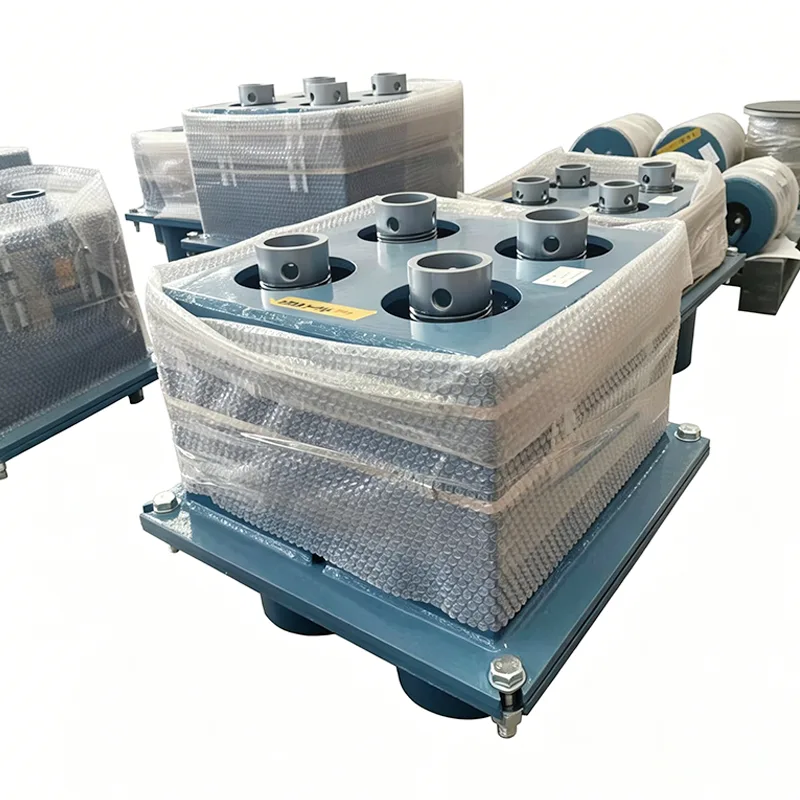

Rafinavimo gamyklos pavasario palaikymas

Naftos perdirbimo gamyklų proceso vamzdynų sistemos dažniausiai susiduria su ekstremaliomis darbo sąlygomis: aukšta temperatūra ir aukštu slėgiu, degiomis ir sprogiomis terpėmis su labai ėsdinančiomis medžiagomis. Įrenginio paleidimo, išjungimo ir kasdieninio naudojimo metu, jei dėl šiluminio plėtimosi ir susitraukimo nepavyks pagrįstai pašalinti didžiulio vamzdynų poslinkio, tai lengvai sukels flanšo nuotėkį ir netgi sugadins įrangą. Remdamasi 14 metų techninio kaupimo dujotiekio palaikymo srityje, Yangzhou Tianshun Pipeline Technology Co., Ltd. specialiai sukūrė perdirbimo įrenginių spyruoklinę atramą. Dėl tikslaus elastingo kompensavimo mechanizmo šis gaminys efektyviai sugeria vamzdynų sistemų šiluminį poslinkį, saugiame diapazone kontroliuoja papildomą įtempimą ir užtikrina ilgalaikį ir nesandarią rafinavimo įrenginių darbą.

Šiame paveikslėlyje parodyta kintamos spyruoklinės atramos / pakabos apkrovos poslinkio kreivė, įskaitant pagrindinius apkrovos ir poslinkio parametrus, siekiant patikrinti gaminio apkrovos tikslumą ir veikimo patikimumą.

Prieš išsiuntimą kiekvienas įrenginys yra kalibruojamas ir išbandomas. Nustatymo ir apkrovos nuokrypis kontroliuojamas ±5 % ribose, laikantis tarptautinio standarto ANSI/MSS-SP-58-2018 ir NB/T47039-2013.

Gaminiai atitinka elektros energijos, naftos chemijos ir kitų pramoninių vamzdynų sistemų techninius reikalavimus. Pagal MSS-SP-58-2018 didžiausias leistinas kintamų spyruoklių blokų apkrovos kintamumas neturi viršyti 25 % darbinės karštosios apkrovos per visą darbo eigą.

Apkrovos ir poslinkio kreivė, gauta atliekant nuolatinės spyruoklės atramos / pakabos tipo bandymą. Horizontali ašis reiškia poslinkį, o vertikali ašis – apkrovą. Kreivė išlieka apytiksliai horizontali per visą darbo eigą, parodydama, kad atraminė jėga išlieka iš esmės pastovi, kai vamzdynas išsisuka dėl šiluminio plėtimosi ir susitraukimo.

Šis tipo bandymas patikrina nuolatinių spyruoklių blokų apkrovos pastovumą, visišką važiavimo stabilumą ir veikimo patikimumą. Prieš išsiunčiant visus gamybos įrenginius kalibruojama apkrova, o apkrovos nuokrypis reguliuojamas ±6 % ribose pagal ANSI/MSS-SP-58-2018 ir NB/T47038-2013.

Šie gaminiai tinka pramoninėms vamzdynų sistemoms su dideliu šiluminiu poslinkiu, įskaitant magistralinius garo vamzdynus ir kitus aukštos temperatūros ir aukšto slėgio vamzdynus.

Pagrindinė technologija ir parametrų matrica

Mūsų naftos perdirbimo gamyklos spyruoklinė atrama, skirta sudėtingiems ir įvairiems naftos perdirbimo gamyklų vamzdynų išdėstymams, teikia labai pritaikytus mechaninius sprendimus. Pagrindiniai jo techniniai parametrai yra šie:

Inžinerinis pritaikymas ir eksploatavimas bei priežiūra vietoje

Naftos perdirbimo gamyklos paprastai pasižymi kompaktiškomis erdvėmis ir tankiais vamzdynais. Kurdami naftos perdirbimo gamyklos spyruoklinę atramą, mes visiškai sujungėme praktinius rafinavimo inžinerijos sunkumus:

Kompaktiška ir modulinė konstrukcija: Pateikite kelis montavimo tipus, įskaitant pakabą (A/B/C tipas) ir atramą (D/E/F tipas), su kompaktiška konstrukcija, kuri gali puikiai prisitaikyti prie siauros vamzdžių galerijos erdvės ir sumažinti statybos sunkumus vietoje.

Vizualinis būklės stebėjimas: Įrengtas didelio tikslumo poslinkio indikatoriaus plokšteles ir apkrovos svarstykles, vietoje dirbantis ir techninės priežiūros personalas gali intuityviai nuspręsti, ar dujotiekis yra suprojektuotoje darbinėje padėtyje, neišardydamas korpuso, palengvindamas prevencinį patikrinimą be išjungimo.

Užrakinimas šaltoje būsenoje ir greitas nustatymas: išankstinis suspaudimo užrakinimas griežtai atliekamas pagal dujotiekio sistemos įtempių skaičiavimo ataskaitą prieš pristatymą. Montuojant vietoje reikalingas tik paprastas siūlų sureguliavimas ir įsišaknijimas, kad būtų pasiekta suprojektuota įtempimo būsena, o tai labai sutrumpina įrenginio priežiūros ir konstravimo ciklą.

Griežti kokybės kontrolės ir gamybos standartai

Rafinavimo agregatams keliami ypatingi saugos reikalavimai. Kaip pagrindinė vamzdynų sistemos saugumo gynybos linija, visas „Refinery Spring Support“ gamybos procesas atitinka griežtus kokybės kontrolės standartus:

Neardomasis bandymas ir mechaninis bandymas: visų laikančiųjų siūlių ir pagrindinių įtempių komponentų išvaizda ir neardomieji bandymai (radiografinis / ultragarsinis bandymas) atliekami pagal atitinkamus nacionalinius standartus, kad būtų užtikrintas patikimas konstrukcijos tvirtumas.

Nuovargio eksploatavimo trukmės patikrinimas: spyruoklės komponentams atliekami griežti nuovargio bandymai ir terminio apdorojimo procesai, siekiant užtikrinti, kad per šimtus tūkstančių kintamųjų terminių ciklų neatsirastų plastinių deformacijų ar lūžių.

Gamyklinis fiksavimas ir apsauga: Kiekviename įrenginyje prieš pristatymą yra pritvirtintas padėties nustatymo kaištis, užfiksuojantis svirtį arba spyruoklę šaltoje būsenoje, kad būtų išvengta negrįžtamo spyruoklės pažeidimo, atsiradusio dėl atsitiktinio pasislinkimo transportavimo ir kėlimo metu.

Kodėl verta rinktis „Tianshun“ naftos perdirbimo gamyklos pavasario palaikymą?

Turtinga rafinavimo projektų patirtis: produktai stabiliai veikė naftos perdirbimo gamyklose, etileno krekingo ir smulkių cheminių medžiagų projektuose daugiau nei 40 pasaulio šalių ir atlaikė praktinius ekstremalaus klimato ir sudėtingų darbo sąlygų išbandymus.

Viso proceso inžinerinis palaikymas: Teikti viso proceso technines paslaugas nuo dujotiekio įtempių analizės (CAESAR II modeliavimas), tipo pasirinkimo skaičiavimo iki montavimo vietoje nurodymų, užtikrinant, kad kiekviena pagalba tiksliai atitiktų darbo sąlygas.

Patikimas tiekimo grandinės pristatymas: Pasikliaudami automatizuotomis gamybos linijomis ir visa bandymo įranga mūsų Jiangsu bazėje užtikriname savalaikį ir aukštos kokybės medžiagų pristatymą didelio masto rafinavimo projektams.

Viso gyvavimo ciklo palaikymas: sukurkite išskirtinius projekto failus, pateikite būklės įvertinimą, apkrovos nustatymo iš naujo ir pakeitimo nurodymus išjungimo techninės priežiūros metu, efektyviai sumažindami naftos perdirbimo gamyklų eksploatavimo ir priežiūros riziką.
