Patikimos vamzdžių atramos pramoninių vamzdynų padėties nustatymui ir konstrukcijų stabilizavimui

AtTianšunas, mes gaminame vamzdžių atramas tiek, kiek užsiimame verslu – 14 metų. Juose gali nebūti judančių dalių, kurias turi spyruoklinės atramos, tačiau daugeliu atžvilgių standžios vamzdžių atramos yra didesnės atsakomybės. Spyruoklinis blokas gali atlaikyti kelis milimetrus neteisingai ir vis tiek veikti. Vamzdžio atrama, kuri yra per mažo dydžio, blogai suvirinta arba pagaminta iš netinkamos medžiagos, gali staiga sugesti, o kai taip nutinka, vamzdis eina kartu su juo. Štai kodėl kiekvieną vamzdžių atramos užsakymą vertiname taip pat atsargiai, kaip ir sudėtingesniemsnuolatinės spyruoklinės atramosir kintamieji spyruoklių blokai.

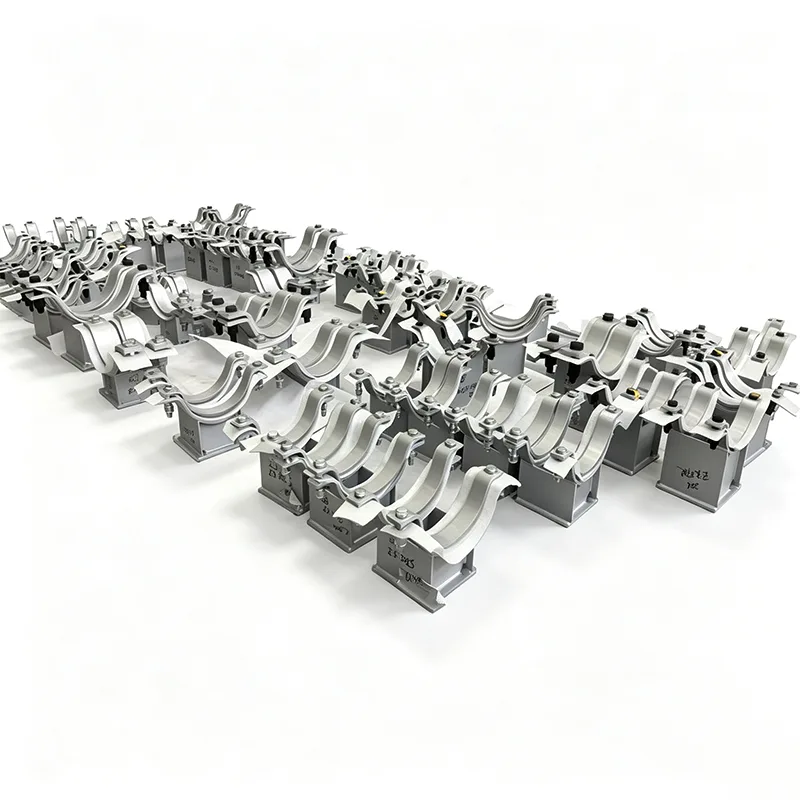

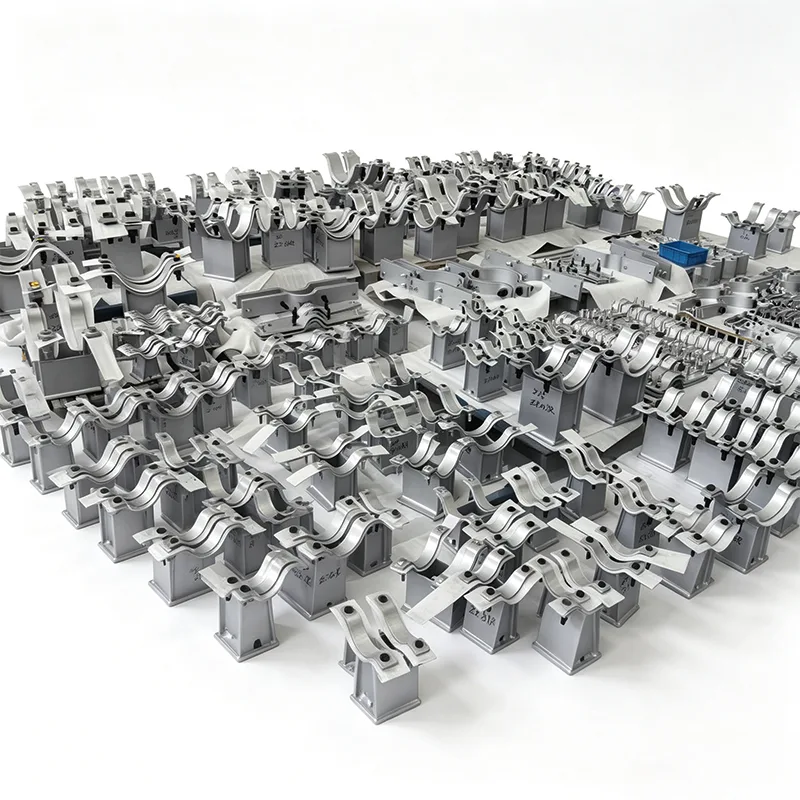

Vamzdžio atramos užduotį apibūdinti paprasta, ją kiekvieną kartą sunkiau atlikti: laikykite vamzdį vietoje, neškite jo svorį ir nukreipkite arba pritvirtinkite jį, kaip reikalauja vamzdyno specifikacijos. Gaminame platų asortimentą – nuo ​​pagrindinių prie sijos montuojamų vamzdžių apkabų ir T formos stulpųvamzdiniai bataipagal užsakymą sukurtas slydimo plokštes ir sunkiasvorių spyruoklių atramas. Mums tai nėra parduodamos katalogo dalys; Gaminame pagal jūsų vamzdžio dydį, izoliacijos storį, apkrovos duomenis ir montavimo aplinką.

Kaip vamzdžių atramos telpa į didesnį atramos paveikslėlį

Nueikite žemyn bet kuriuo vamzdžių stovu ir pamatysite mišinį: standžios vamzdžių atramos, atimančios savo svorį ir nukreipiančios šoninį judėjimą, spyruoklinės pakabos arba kintamos spyruoklinės atramos, sugeriančios vertikalią eigą, kur reikia. Vienas be kito neveikia. Vamzdžio atrama, kuri yra per kieta netinkamoje vietoje, gali perkelti įtampą tiesiai į flanšą arba indo antgalį. Štai kodėl mūsų inžinieriai visada žiūri į visą atramos schemą, kai siunčiate mums užklausą – ir kodėl mes nedvejodami siūlome iš anksto izoliuotą vamzdžio atramą šaltoms linijoms arba valdomą batą ilgam tiesiam bėgimui, kuriam reikia kontroliuojamo ašinio judėjimo.

Sukaupiame ir naudojame medžiagas ir apdailą

Turime platų anglinio plieno, nerūdijančio plieno ir legiruotojo plieno plokščių, vamzdžių ir konstrukcinių dalių inventorių, kad galėtume greitai pakeisti vamzdžių atramų gamybą. Žemiau esančioje lentelėje pateikiamos dažniausiai naudojamos medžiagos:

Visą konstrukcinį suvirinimą atlieka sertifikuoti suvirintojai, o mes atliekame kiekvienos atramos vizualinę ir matmenų patikrą prieš jai išvažiuojant iš parduotuvės. Jei jūsų projektui reikia NDT (PT, MT arba UT) tam tikroms suvirinimo siūlėms, galime tai įtraukti į apimtį.

Mūsų vamzdžių atramoms taikomi standartai

Kiekvieną dieną dirbame pagal šiuos tarptautinius kodus:

ANSI/MSS SP-58 – vamzdžių atramos ir pakabos

ASME B31.3 ir B31.1 – proceso ir maitinimo vamzdynai

ASME IX skyrius – Suvirintojo kvalifikacija

EN 1090 – Konstrukcinis plienas (jei reikalingas CE ženklui)

GB/T 17116 – Kinijos nacionalinis standartas

Mūsų ISO 9001:2015 sistema apima visą gamybos grandinę, o medžiagų atsekamumas išlaikomas nuo žaliavinio plieno šilumos numerio iki galutinės atramos surinkimo žymos.

Dažnai užduodami klausimai

1 klausimas: ar galite suderinti esamus vamzdžių atramos standartinius brėžinius?

Taip, taip gaunama dauguma mūsų užsakymų. Atsiųskite mums savo standartinius atraminius brėžinius, izometrinius duomenis arba tiesiog pažymėtą vamzdžio palaikymo grafiką, ir mes pagaminsime pagal tuos tikslius matmenis. Reguliariai dirbame su EPC standartinėmis bibliotekomis.

2 klausimas: kuo skiriasi vamzdžio batas ir vamzdžio atrama?

Kasdieniame pokalbyje žmonės dažnai vartoja terminus pakaitomis. Griežtai kalbant, vamzdžio batas yra tam tikros rūšies vamzdžio atrama - plieninis profilis, privirintas prie vamzdžio apačios, kad pakeltų jį nuo konstrukcinio plieno. Vamzdžių atrama yra platesnė šeima, kurią sudaro batai, spaustukai, kreiptuvai, griebtuvai ir pakabos strypų mazgai. Gaminame tiek vamzdžių batus, tiek pilnus vamzdžių atramų mazgus.

3 klausimas: kaip tvarkote izoliuotas arba šaltas linijas?

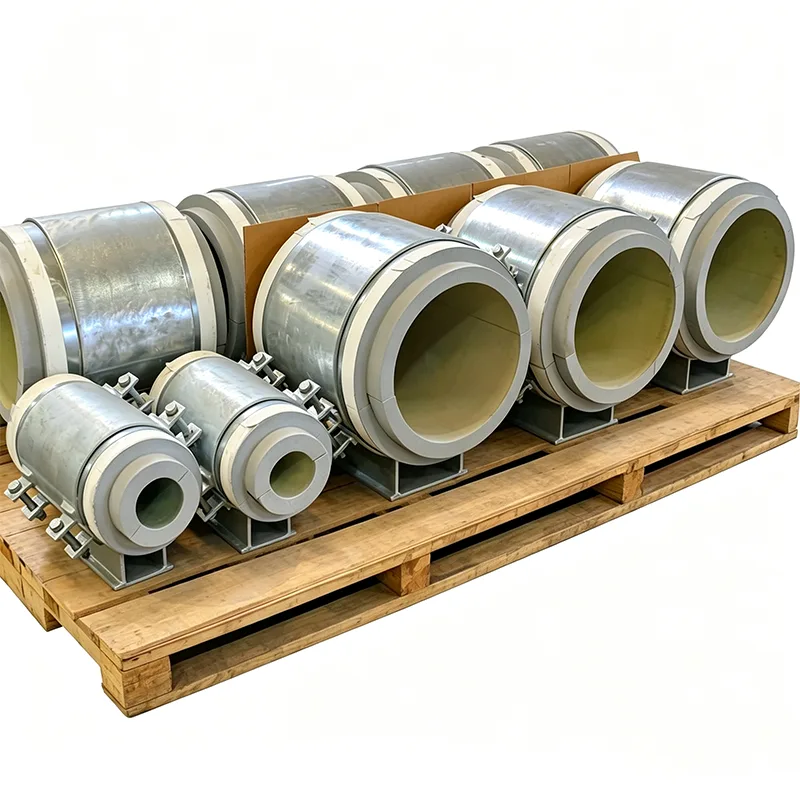

Karštai izoliuotoms linijoms padidiname batų aukštį, kad pašalintume izoliaciją. Šaltoms arba kriogeninėms linijoms tiekiame iš anksto izoliuotas vamzdžių atramas su standžiu putplasčiu, pritvirtintu prie bato, kad būtų išvengta šalčio perdavimo ir kondensacijos. Nurodykite izoliacijos storį ir medžiagą, ir mes atitinkamai suprojektuosime batą.

4 klausimas: koks yra jūsų vamzdžių atramų partijos pristatymo laikas?

Standartinės anglinio plieno atramos: 15–25 dienos, priklausomai nuo kiekio. Nerūdijantis plienas arba dideli, sudėtingi mazgai: 25–35 dienos. Masinius užsakymus, susietus su projekto tvarkaraščiu, galime pristatyti palaipsniui, kad atitiktų jūsų statybos seką.

5 klausimas: ar taip pat tiekite konstrukcines įterpimo plokštes ir T formos stulpelius?

Galime, jei to reikia jūsų projektui. Paprastai vamzdžių atramos yra sąsaja tarp vamzdžio ir konstrukcijos. Jei jums taip pat reikia įterpimo plokščių, pagrindo plokščių ar T formos plieno, galime viską supakuoti kartu, o tai supaprastina vietos logistiką.

Testavimas ir kokybės patikra

Vamzdžių atramose gali nebūti judančių dalių, tačiau mes vis tiek vykdome struktūrizuotą kokybės kontrolės procesą:

Gaunamų medžiagų patikrinimas pagal gamyklos sertifikatus

Matmenų patikrinimas po pjovimo ir gręžimo

Pritaikymo patikrinimas prieš suvirinimą

Vizuali suvirinimo patikrinimas ir papildomas NDT, jei nurodyta

Baigto surinkimo matmenų ir kampo patikrinimas

Paviršiaus apdailos ir dangos patikrinimas

Prie kiekvienos siuntos pridedamas siuntos važtaraštis, kuriame nurodoma kiekviena pagalba pagal žymos numerį, todėl jūsų svetainės komanda gali be spėlionių suderinti dalis su izometriniu brėžiniu.

Pritaikome kiekvieną dieną

Nedaug vamzdžių atramų iš mūsų gamyklos išeina kaip visiškai standartinė dalis. Įprasti pritaikymai apima:

Pailginti batų aukščiai storai izoliacijai arba ugniai atspariai

Reguliuojami slydimo pagrindai su PTFE trinkelėmis mažos trinties slydimui

Nerūdijančio plieno apkaustai, skirti įrenginiams atviroje jūroje ir pakrantėje

Ypatingos apkrovos vertės – sukūrėme vamzdžių atramas didelių angų linijoms, vežamoms 40 colių skersmens vamzdžius

Antivibraciniai spaustukai su neopreno pamušalu stūmoklinio kompresoriaus vamzdynams

Aukštos temperatūros lydinio atramos krosnims ir reformavimo linijoms

Jūs neapsiribojate tuo, kas yra kataloge. Atsiųskite mums savo reikalavimus ir mes pagaminsime būtent tai, ko jums reikia.

Praktinės pastabos iš mūsų parduotuvės grindų

Keletas dalykų, kuriuos per daugelį metų išsirinkome ir kurie gali jums padėti:

Jei jūsų vamzdis bus išbandytas vandeniu, įsitikinkite, kad vamzdžių atramos yra pritaikytos užtvindytam svoriui. Daug palaikymo gedimų nutinka bandymų metu, o ne eksploatacijos metu.

Ant ilgų vamzdžių lentynų venkite per daug nukreipti. Palikite vietos ašiniam judėjimui. Į savo batų dizainą galime įtraukti slydimo plokštes su žinomu trinties koeficientu, kad reakcijos apkrovos atitiktų jūsų vamzdžio įtempių ribas.

Jei vamzdžio atrama bus veikiama ugnies, nurodykite ugniai atsparią dangą arba konstrukciją, kuri nesugriūtų per reikalaujamą ugniai atsparumo laikotarpį. Galime patarti dėl praktinių variantų.

Nerūdijančio plieno vamzdžiams visada naudokite nerūdijančio plieno atraminius komponentus arba bent nemetalinį įdėklą (PTFE arba neopreną), kad išvengtumėte galvaninės korozijos kontaktiniame taške.

Kodėl verta rinktis „Tianshun“ vamzdžių atramoms?

Mes nesame platintojas, kuris išsirenka dalis iš sandėlio. Esame gamykla, kuri pjauna plieną, suvirina mazgus, apdoroja kontaktinius paviršius, dengia dangas ir siunčia tiesiai į jūsų svetainę arba konsolidatorių. Mūsų komanda matė pakankamai vamzdžių atramos gedimų šioje srityje, kad žinotų, jog šiek tiek papildomos priežiūros gaminant yra didelis skirtumas.

Nesvarbu, ar jums reikia dvidešimties paprastų suvirintų batų, ar dviejų šimtų sudėtingų valdomų atramų su slankiojančiomis plokštėmis, prieš pradėdami pjauti plieną pateiksime tiesioginę gamyklos kainą, realų pristatymo grafiką ir gamybos brėžinių rinkinį, kad galėtumėte patvirtinti. Daugiau nei 70 % mūsų verslo sudaro klientai, kurie užsisakė vieną kartą ir niekada nesivargino kvalifikuoti kito tiekėjo.

Jei kitam projektui reikia vamzdžių atramų, vamzdžių antgalių arba iš anksto izoliuotų vamzdžių atramų, atsiųskite mums savo paramos sąrašą arba standartinius brėžinius. Mes grąžinsime išsamią citatą, paprastai per 24 valandas. Ir kaip visada, kviečiame apsilankyti mūsų gamykloje Jangdžou ir pamatyti, kaip mes statome daiktus.
