Tikslios pastovios spyruoklinės atramos, skirtos didelio poslinkio vamzdynui su vienoda apkrova

Kai kurios eilutės šiek tiek atleidžia. Aušinimo vandens kolektorius gali atlaikyti 20 % atramos jėgos pasikeitimą niekam nepastebėdamas. Bet tada yra linijos, kurios nieko neatleidžia – garo turbinos įvado vamzdynas, reaktoriaus purkštukai, kompresoriaus siurbimo linijos, didelės energijos katilų laidai. Net ir nedidelis vertikalios jėgos pokytis gali išjungti flanšą arba perkrauti antgalį. Štai tada pereisite nuo kintamos spyruoklinės atramos prie nuolatinės spyruoklinės atramos. AtTianšunas14 metų statome nuolatines spyruoklines atramas ir sužinojome, kad kiekviename projekte yra bent kelios vietos, kuriose dėl jų negalima derėtis.

Apkrovos ir poslinkio kreivė, gauta atliekant nuolatinės spyruoklės atramos / pakabos tipo bandymą. Horizontali ašis reiškia poslinkį, o vertikali ašis – apkrovą. Kreivė išlieka apytiksliai horizontali per visą darbo eigą, parodydama, kad atraminė jėga išlieka iš esmės pastovi, kai vamzdynas išsisuka dėl šiluminio plėtimosi ir susitraukimo.

Šis tipo bandymas patikrina nuolatinių spyruoklių blokų apkrovos pastovumą, visišką važiavimo stabilumą ir veikimo patikimumą. Prieš išsiunčiant visus gamybos įrenginius kalibruojama apkrova, o apkrovos nuokrypis reguliuojamas ±6 % ribose pagal ANSI/MSS-SP-58-2018 ir NB/T47038-2013.

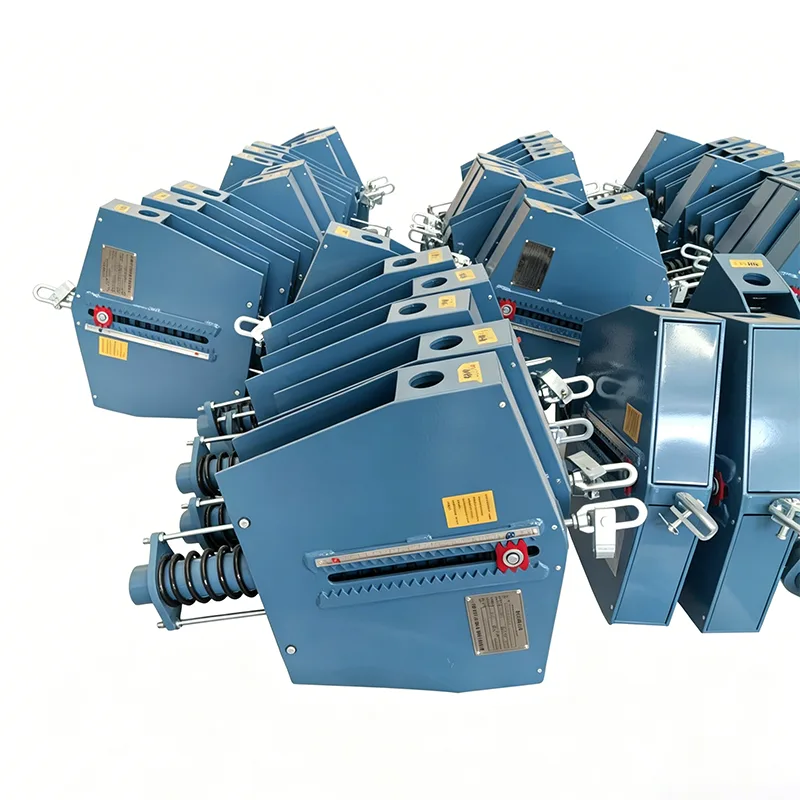

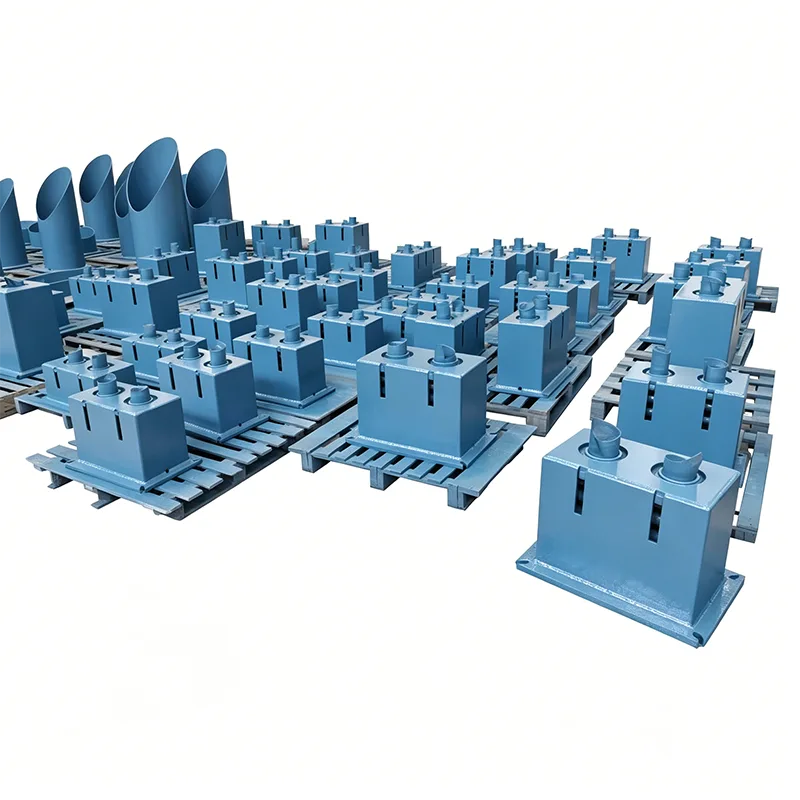

Šie gaminiai tinka pramoninėms vamzdynų sistemoms su dideliu šiluminiu poslinkiu, įskaitant magistralinius garo vamzdynus ir kitus aukštos temperatūros ir aukšto slėgio vamzdynus.

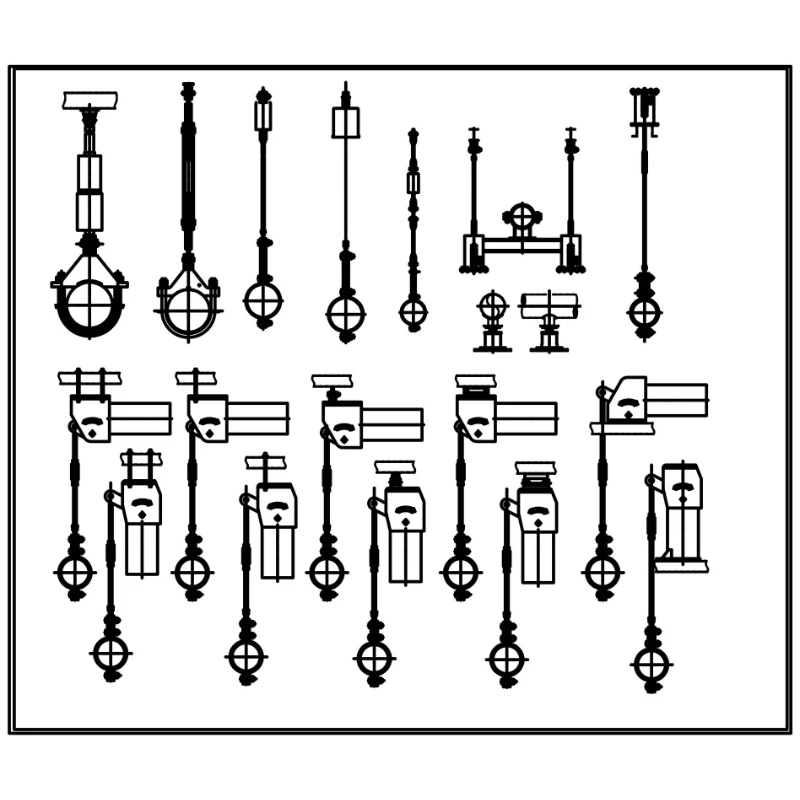

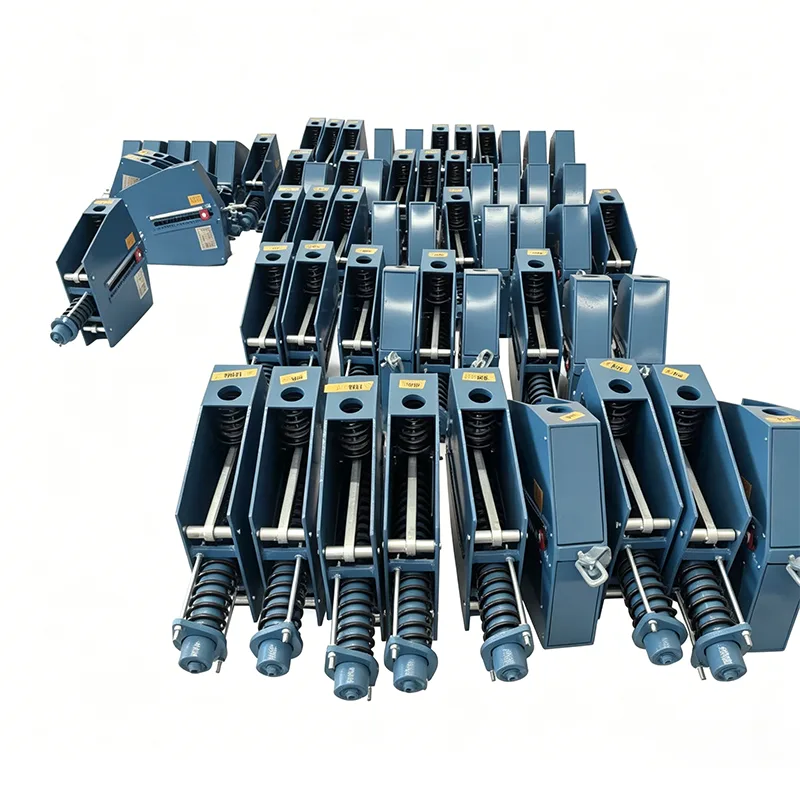

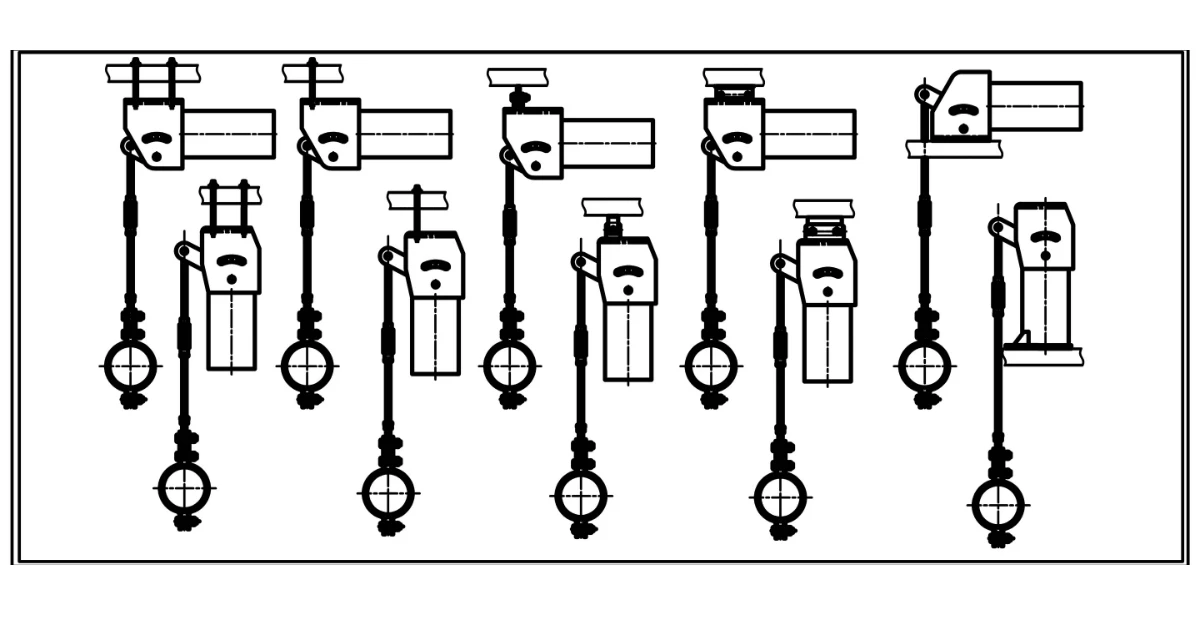

Pastovios spyruoklinės atramos viduje esantis mechanizmas sukurtas taip, kad per visą eigos diapazoną veiktų beveik plokščia atraminė jėga. Vamzdžiui judant aukštyn arba žemyn – kartais 200 mm, kartais daugiau – atramos taško apkrova išlieka griežtoje juostoje, paprastai ± 5 % ar daugiau. Tai pasiekiama naudojant svirtį ir spyruoklinę ritę, dažnai su švaistikliu arba kumštelio mechanizmu, priklausomai nuo konstrukcijos serijos. Gaminame tiek horizontalius, tiek vertikalius rėmų tipus, taip pat galime suderinti montavimo ir matmenų voką, kad atitiktų jūsų esamus vamzdžių atramos brėžinius.

Kur nuolatinės spyruoklinės atramos telpa atramos sistemoje

Nuolatinė spyruoklinė atrama niekada neveikia viena. Pavyzdžiui, aukštos temperatūros garų linijoje paprastai matysite nuolatinį spyruoklinį mazgą, veikiantį kartu suvamzdiniai bataikad paskirsto krūvį irvamzdžių atramoskurie valdo šoninį atramą. Oro linijose tas pats pastovios spyruoklės mechanizmas dažnai įmontuojamas į aspyruoklinė kabyklakonfigūracija - spyruoklė yra viršuje sumontuotame korpuse, o nuleidžiamasis strypas jungiasi prie žemiau esančio vamzdžio. Kai linijai reikia šilumos izoliacijos iki atramos taško, nuolatinę spyruoklę dažnai sujungiame su iš anksto izoliuota vamzdžio atrama, kad izoliacija būtų nenutrūkstama ir išvengtume šilumos nuostolių ar kondensacijos prie spaustuko. Nors pati spyruoklė yra aukštos kokybės komponentas, visa sistema veikia tik tuo atveju, jei gretimos atramos yra tinkamai suprojektuotos.

Gaminio techninės specifikacijos

Standartai, kurių laikomės

ANSI/MSS SP-58 ir SP-69 projektavimui ir gamybai

ASME B31.3 proceso vamzdynams

GB/T 17116

Taip pat gaminami pagal DIN, JIS arba kliento specifinius duomenų lapus

Mūsų gamyklos kokybės sistema yra sertifikuota ISO 9001:2015. Galimas trečiosios šalies patikrinimas pagal ASME, API arba PED reikalavimus.

Klausimai, kuriuos užduoda klientai

1 klausimas: kaip sužinoti, ar man tikrai reikia nuolatinės spyruoklinės atramos, ar tiks kintamoji?

Patikrinkite vamzdžių įtempių ataskaitą. Jei leistinas apkrovos pokytis tame atramos taške yra mažesnis nei 6–8 % karštosios apkrovos, esate nuolatinėje pavasario teritorijoje. Jei prijungtos įrangos purkštukų apkrovos riba yra labai griežta, tas pats. Jei kyla abejonių, persiųskite mums streso izometrinį rodiklį ir mes padėsime jums nuspręsti – nemokamai.

2 klausimas: ar galite suderinti esamos nuolatinės spyruoklinės atramos, kurią keičiame, matmenis?

Taip, mes reguliariai apverčiame ir gaminame senstančių įrenginių pakaitalus. Atsiųskite mums senus vardinės lentelės duomenis, bendrus matmenis ir krovinio bei kelionės reikalavimus. Pagaminsime naują įrenginį, atitinkantį tą patį varžtų modelį ir jungties aukštį.

3 klausimas: kokia yra didžiausia jūsų sukurta nuolatinė spyruoklinė atrama?

Mes tiekėme įrenginius, kurių keliamoji galia viršija 40 metrinių tonų, o važiavimo diapazonas – 350 mm. Jie buvo skirti sunkių sienelių pagrindiniams garo vamzdynams elektrinėje. Jei reikia, galime didinti, tačiau tam tikru momentu prasminga aptarti, ar būtų praktiškesni keli mažesni vienetai ar kitoks paramos išdėstymas.

4 klausimas: kaip prieš išsiunčiant išbandyti nuolatinį spyruoklinį atramą?

Montuojame įrenginį ant bandomojo rėmo, nustatome jam nurodytą apkrovą ir kelis kartus perkeliame visą eigą, registruodami apkrovą keliose padėtyse. Apkrovos pokytis turi neviršyti garantuotos tolerancijos intervalo, paprastai ±5%. Nubraižome tikrąją apkrovos ir deformacijos kreivę ir įtraukiame ją į bandymo ataskaitą. Kelionės svarstyklės yra sukalibruotos ir transportavimui sumontuoti fiksavimo kaiščiai.

5 klausimas: ar galite juos pagaminti iš nerūdijančio plieno atviroje jūroje arba korozinėje aplinkoje?

Taip. Iš 304 ir 316 nerūdijančio plieno sukonstravome visas pastovias spyruoklines atramas jūrinėms platformoms ir pakrantės SGD terminalams. Priklausomai nuo montavimo aplinkos, siūlome ir specialias dažymo sistemas – jūrines dangas, aukštatemperatūrinius gruntus, kuriuose gausu cinko.

6 klausimas: koks yra nuolatinio pavasario palaikymo užsakymo pateikimo laikas?

Individualūs pastovūs spyruoklių mazgai paprastai pristatomi per 35–45 dienas nuo užsakymo patvirtinimo. Jei turite kelis įrenginius su identiškais konstrukcijos parametrais, galime pagaminti partijomis ir sutrumpinti grafiką. Avarinis vieno sugedusio įrenginio pakeitimas kartais gali būti pagreitintas iki 20–25 dienų – pasitarkite su mumis apie savo laiko juostą.

Testavimas ir dokumentacija

Nuolatinės spyruoklinės atramos iš mūsų gamyklos iškeliauja su dokumentų paketu, kurį sudaro:

Apkrovos bandymo ataskaita su faktine apkrovos ir deformacijos kreive

Matmenų patikrinimo aktas

Medžiagų sertifikatai (EN 10204 3.1)

Suvirinimo procedūros kvalifikacijos įrašai (jei yra)

Montavimo ir priežiūros instrukcijos

Matomos gatavo įrenginio nuotraukos su serijos numeriu

Taip pat galime pasirūpinti nepriklausomu trečiosios šalies patikrinimu testavimo metu. SGS, BV ir TÜV atliko bandymus mūsų Jangdžou gamykloje.

Pritaikome mes

Nėra dviejų vienodų nuolatinių spyruoklių naudojimo būdų. Bėgant metams mes pritaikėme:

Rėmo orientacija (montuojamas ant grindų, montuojamas ant sienos, pakabinamas ant lubų, apverstas)

Nestandartiniai kelionės ilgiai ir apkrovos žingsniai

Dviejų spyruoklių konstrukcija labai didelėms apkrovoms kompaktiškame rėme

Integruotas hidraulinis slopinimas seisminėms arba didelės vibracijos vietoms

Padėties indikacija su nuotolinio nuskaitymo galimybe

Aukštos temperatūros spyruoklės garo linijoms, veikiančioms aukštesnėje nei 450°C temperatūroje

Jūs nurodote vamzdynų apkrovas ir erdvinius suvaržymus, o mes sukursime nuolatinę spyruoklinę atramą, kuri tiksliai užsifiksuos.

Realaus pasaulio pastabos iš mūsų inžinierių komandos

Keletas praktinių dalykų, kurių išmokome iš projektų visame pasaulyje:

Kai nurodote nuolatinę spyruoklinę atramą, taip pat patikrinkite atraminį plieną. Pats pastovus spyruoklinis blokas gali būti sunkus – kartais virš tonos – ir konstrukcinė sija, ant kurios jis sėdi, turi atlaikyti tai ir vamzdžio apkrovą.

Siuntimui visada nurodykite fiksavimo kaiščius. Be jų spyruoklė transportuojant gali judėti, o skalės pasislinkti. Mūsų smeigtukai yra nudažyti ryškiai raudonai, todėl svetainės komanda negali jų praleisti montuojant.

Jei įrenginys bus montuojamas lauke, dulkėtoje ar smėlėtoje aplinkoje, apsvarstykite sandarias šarnyrines įvores arba tepalo jungtis. Nešvarumai svirties mechanizme yra vienas iš nedaugelio dalykų, dėl kurių nuolatinė spyruoklė gali pakibti.

Keisdami darbus, prieš gamindami patikrinkite esamą kelionės kryptį ir laisvą erdvę. Matėme atvejų, kai originalus įrenginys buvo įspraustas į siaurą kampą, o naujajam reikėjo šiek tiek kitokio rėmo, kad tilptų.

Kodėl Tianshun yra nuolatinė pavasario atrama?

Nuolatinės spyruoklinės atramos yra labai tikslus vamzdžių atramos pasaulio galas. Negalite sau leisti turėti vieno prasto pasirodymo, nes prijungta įranga dažniausiai yra brangiausia sklype. Šiuos blokus statome suprasdami, kad kažkas ketina juos paleisti 3 val. ryto, kai paleidžiama gamykla, ir jie turi dirbti pirmą kartą.

Mūsų nuolatinės spyruoklinės atramos šiandien veikia kombinuoto ciklo maitinimo blokuose, naftos perdirbimo gamyklų blokuose, etileno krekingo gesinimo linijose ir SGD šaldymo dėžės vamzdynuose. Kiekvienas iš jų buvo pagamintas mūsų pačių Jangdžou gamykloje, išbandytas mūsų komandos ir išsiųstas su visa dokumentacija. Mes neperpakuojame kažkieno gaminių – gaminame juos patys.

Jei jūsų projektas apima nuolatines spyruoklines atramas, spyruoklines pakabas arba iš anksto izoliuotus vamzdžių batus, atsiųskite mums savo paramos sąrašą arba apkrovos duomenis. Parengsime tiesiogiai gamykloje pateiktą pasiūlymą, kartu su pasirinkimo duomenų lapu ir pristatymo grafiku. Taip pat kviečiame apsilankyti mūsų gamybos linijoje ir pamatyti, kaip statome ir išbandome šiuos įrenginius prieš jiems išeinant iš parduotuvės.
