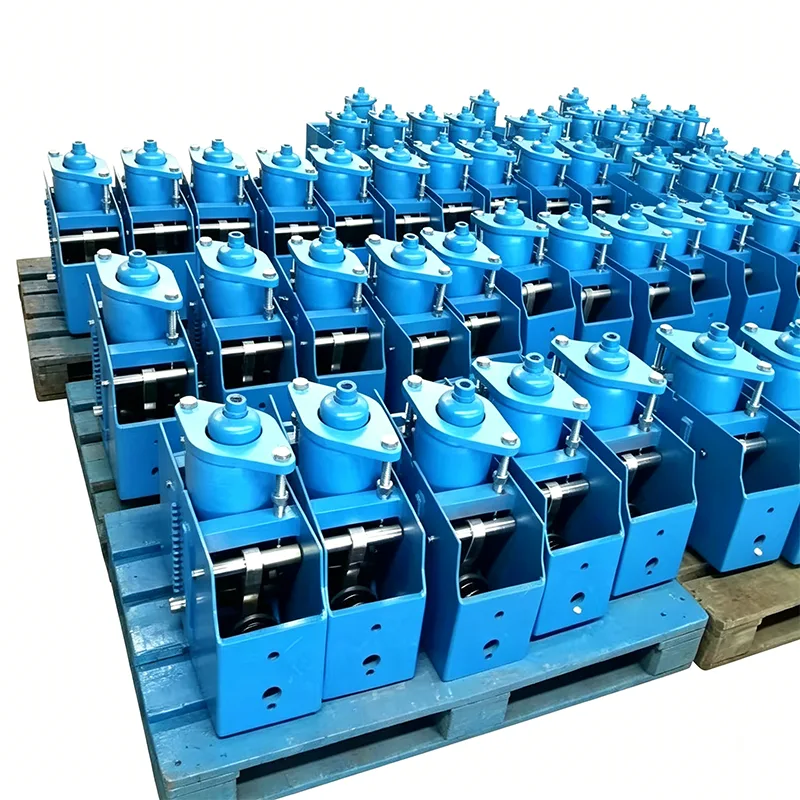

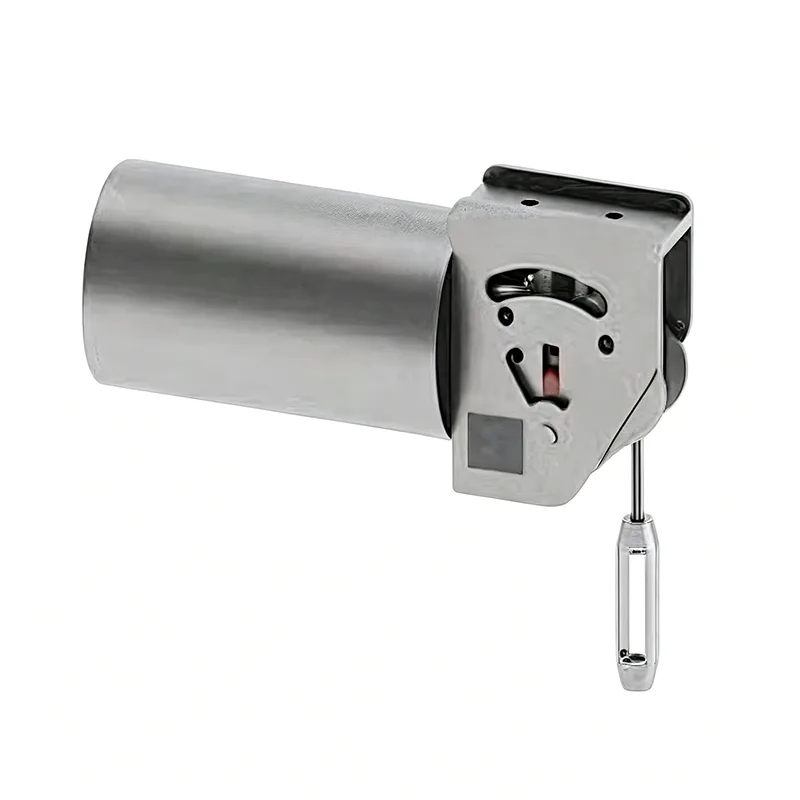

Tiksli pastovi spyruoklinė pakaba, skirta didelio poslinkio vamzdynui su vienoda apkrova

Pastovios spyruoklinės pakabos, dar vadinamos pastovios apkrovos spyruoklių atramomis arba pastovios jėgos atramos, užtikrina beveik vienodą atraminę jėgą visame vamzdžio eigos diapazone. Šie įrenginiai yra specialiai suprojektuoti vamzdynų sistemoms, turinčioms didelį vertikalų šiluminį poslinkį, kur kintamos spyruoklinės atramos sukeltų pernelyg didelį apkrovos pokytį ir perkeltų nepageidaujamą įtampą prijungtai įrangai ir vamzdynams.

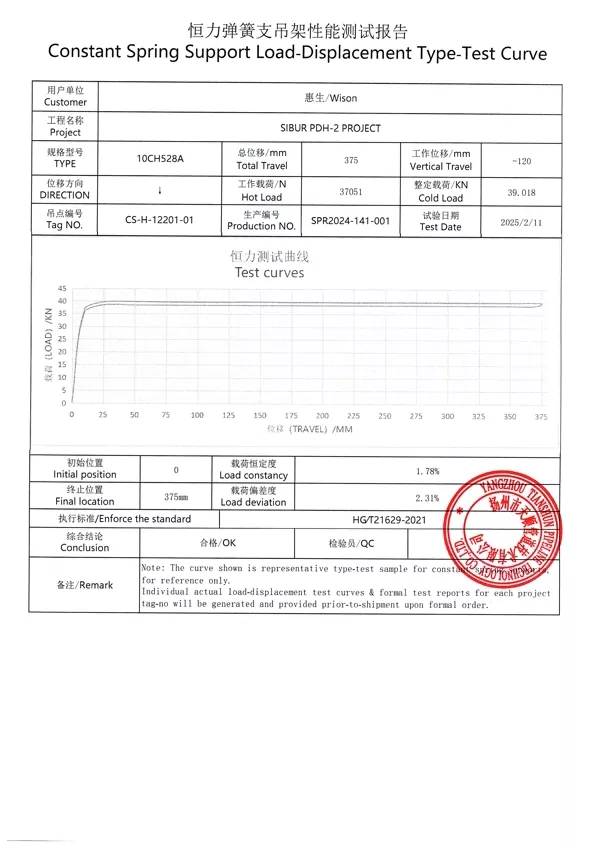

Apkrovos ir poslinkio kreivė, gauta atliekant nuolatinės spyruoklės atramos / pakabos tipo bandymą. Horizontali ašis reiškia poslinkį, o vertikali ašis – apkrovą. Kreivė išlieka apytiksliai horizontali per visą darbo eigą, parodydama, kad atraminė jėga išlieka iš esmės pastovi, kai vamzdynas išsisuka dėl šiluminio plėtimosi ir susitraukimo.

Šis tipo bandymas patikrina nuolatinių spyruoklių blokų apkrovos pastovumą, visišką važiavimo stabilumą ir veikimo patikimumą. Prieš išsiunčiant visus gamybos įrenginius kalibruojama apkrova, o apkrovos nuokrypis reguliuojamas ±6 % ribose pagal ANSI/MSS-SP-58-2018 ir NB/T47038-2013.

Šie gaminiai tinka pramoninėms vamzdynų sistemoms su dideliu šiluminiu poslinkiu, įskaitant magistralinius garo vamzdynus ir kitus aukštos temperatūros ir aukšto slėgio vamzdynus.

AtYangzhou Tianshun vamzdynų technologijaGaminame nuolatines spyruoklines pakabas, naudodami patikrintą švaistiklio mechanizmą, suporuotą su aukštos kokybės suspaudžiamomis spyruoklėmis. Ši konstrukcija subalansuoja spyruoklės sukimo momentą ir apkrovos sukimo momentą aplink pagrindinę ašį per visą eigą, standartiškai išlaikant apkrovos nuokrypį ±5 %, o didelio tikslumo konfigūracijų atveju – ±3 %. Kiekvienas mazgas yra apsauginiame korpuse, kuris apsaugo vidinius komponentus nuo statybinių šiukšlių ir aplinkos teršalų, taip sumažinant priežiūros riziką per visą atramos tarnavimo laiką.

Techninės specifikacijos ir serija

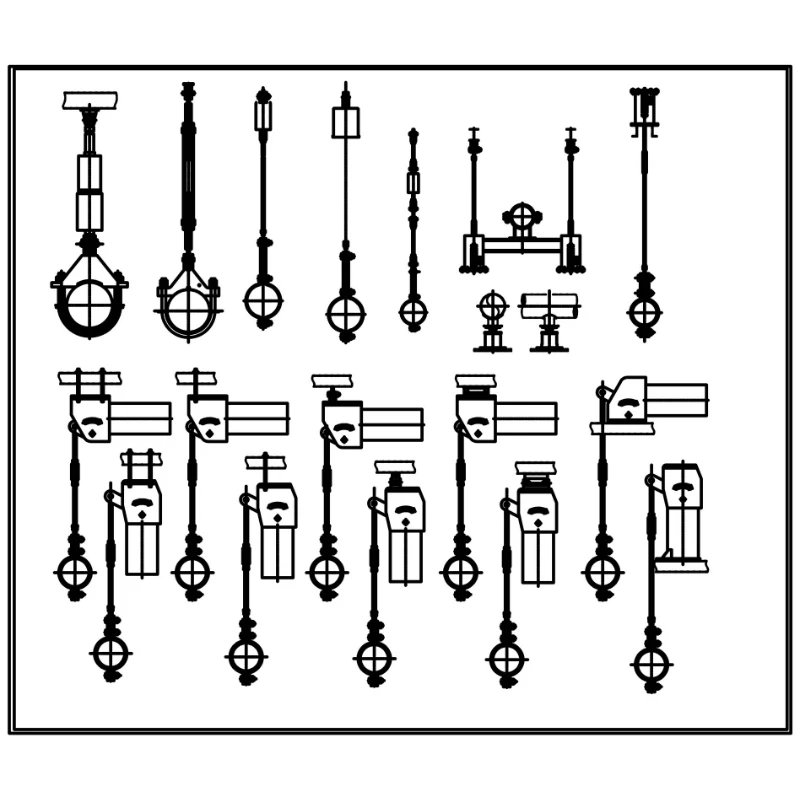

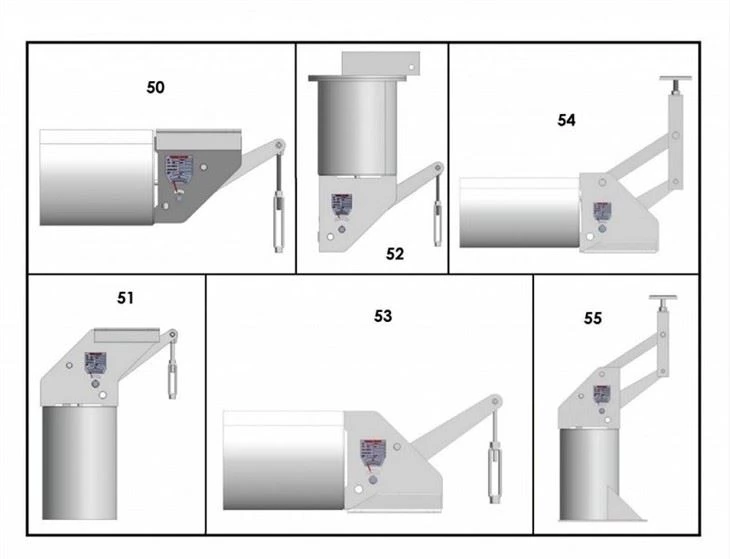

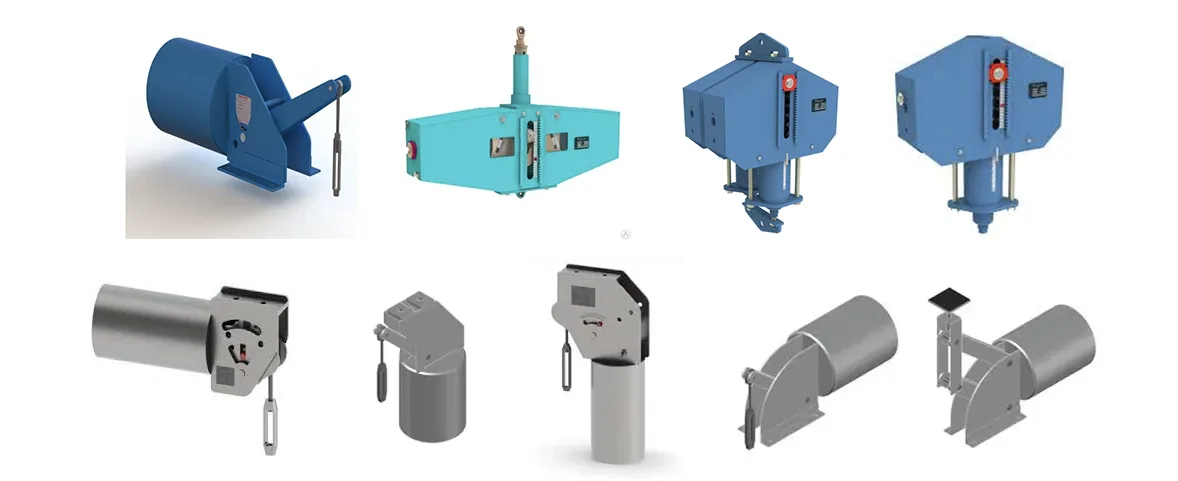

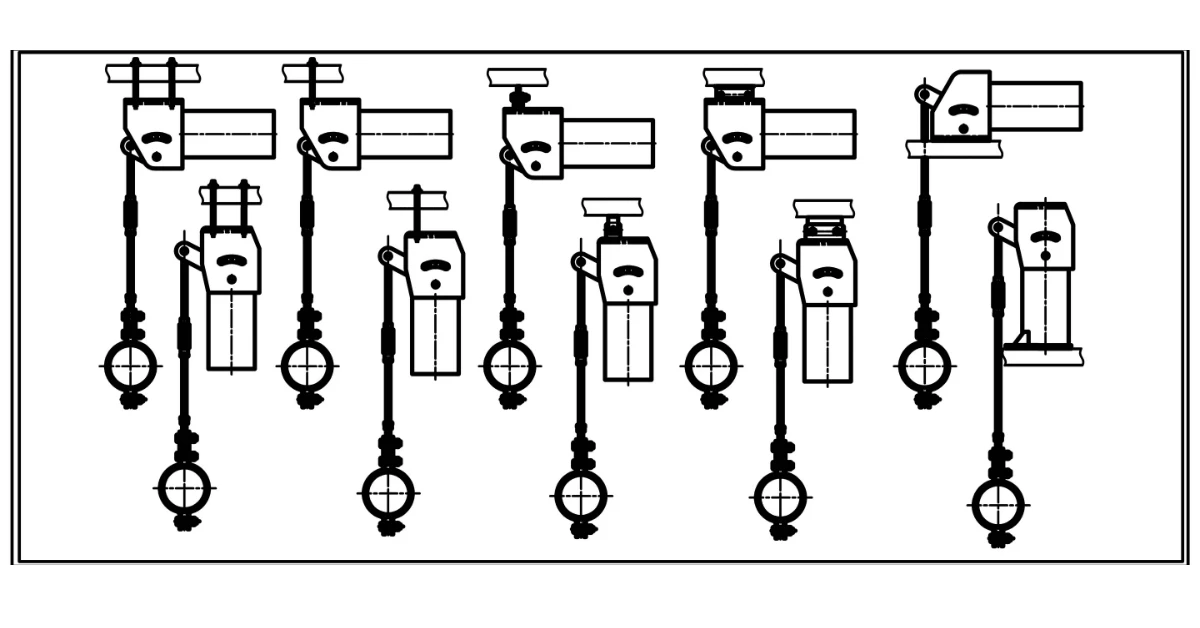

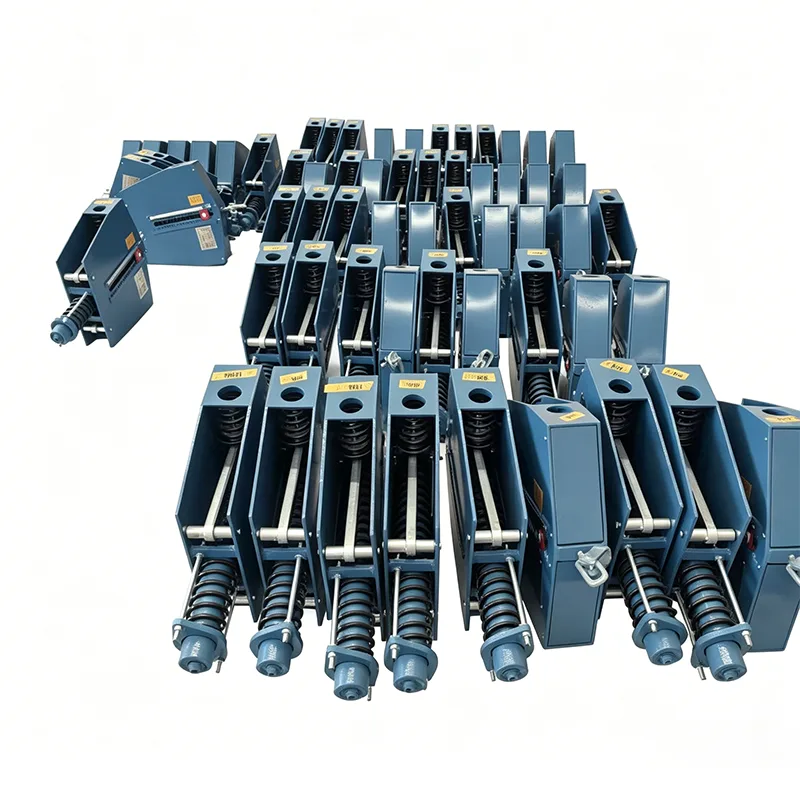

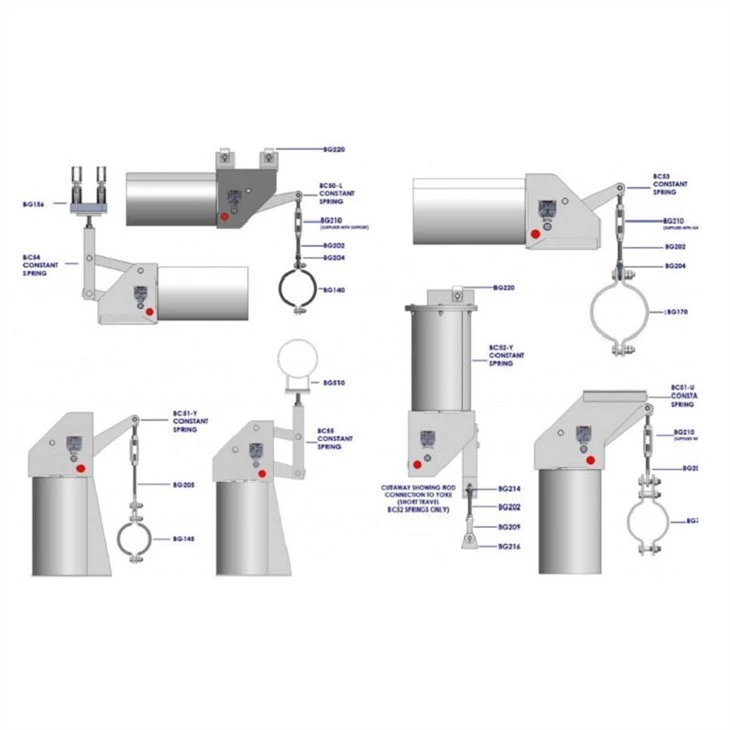

Mūsųnuolatinė spyruoklinė atramaPortfelis apima darbinės apkrovos diapazoną nuo 0,1 kN iki 500 kN su standartinėmis 50 mm, 100 mm, 200 mm ir 400 mm važiavimo galimybėmis, o pagal užsakymą galima važiuoti iki 600 mm. Standartinėje serijoje yra PH, LH, CA, CS ir TH modeliai, tinkami montuoti tiek horizontaliai, tiek vertikaliai. Spyruoklinės ritės gaminamos iš 60Si2Mn arba 50CrVA legiruotojo plieno, o korpusai padengti karštai cinkuota arba epoksidine danga, kad atitiktų aplinkos darbinę temperatūrą nuo -20°C iki +80°C.

Kiekviena nuolatinė spyruoklinė pakaba gamykloje yra iš anksto nustatyta pagal kliento nurodytą apkrovą ir šaltą / karštą padėtį ir turi viršutinę ir apatinę eigos ribą, kad būtų išvengta per didelio judėjimo. Aiškiai matoma važiavimo skalė ir apkrovos reguliavimo ratukas leidžia tiksliai sureguliuoti vietoje ±10 % vardinės apkrovos, o kai kurias konfigūracijas galima reguliuoti iki ±20 % 2 % žingsniais. Gamykloje sumontuoti raudoni iš anksto nustatyti kaiščiai, kad užfiksuotų atramą hidrostatinio bandymo ir plovimo rūgštimi metu, atlaikant iki dvigubai didesnę vardinę apkrovą prieš išimant sistemą pradedant eksploatuoti.

Standartai ir individuali inžinerija

Visos pastovios apkrovos spyruoklių atramos yra suprojektuotos ir pagamintos pagal GB/T 17116.1/.2/.3 ir NB/T 47039 ir yra visiškai konvertuojamos į tarptautinius standartus, įskaitant MSS SP-58, ASME B31.1 / B31.3, EN 13480-3, VGB-R 510 B85 ir vamzdžių patyrimą, taip pat J.1dISss L850. gaminti visiškai pritaikytas pastovios jėgos atramas pagal kliento brėžinius ir konkrečius projekto parametrus.

Taikymas visose svarbiose pramonės šakose

Pastovios spyruoklinės pakabos nurodytos vamzdynų sistemose, kuriose apkrovos pastovumas yra nediskutuojamas. Tipiški įrenginiai yra šiluminės elektrinės, branduolinės energetikos įrenginiai, naftos perdirbimo gamyklos, SGD ir SND terminalai, centralizuoto šildymo tinklai ir aukštos temperatūros procesų linijos naftos chemijos ir farmacijos gamyklose. Jie dažnai įrengiami kartu su kintamomis spyruoklinėmis atramomis tame pačiame dujotiekyje – pastovūs blokai didelio poslinkio mazguose ir kintamos spyruoklinės pakabos vietose, kur šiluminis judėjimas mažesnis.

Platesnis vamzdžių palaikymo produktų asortimentas

Be nuolatinių spyruoklinių pakabų, mūsų visą vamzdžių atramų asortimentą sudaro kintamos spyruoklinės atramos, standžios pakabos, vamzdžių batų atramos, iš anksto izoliuotos vamzdžių atramos ir hidrauliniai stabdžiai, skirti dinaminei apkrovai valdyti. Projektams, kuriems reikalinga šiluminio judėjimo kompensacija, taip pat tiekiame metalines silfonines kompensacines jungtis, gumines kompensacines jungtis ir audinio kompensacines jungtis, kurios integruojamos su mūsų atraminėmis sistemomis ir sudaro išsamų vamzdyno sprendimą.

Kokybės ir paslaugų užtikrinimas

Prieš išsiunčiant kiekvieną palaikymą atlieka išsamus vidinis patikrinimas, paremtas mūsų ISO 9001:2015 kokybės valdymo sistema ir, jei reikia, ASME ir API standartų atitikimu. Klientai gauna specialų techninį palaikymą užklausų metu, įdiegdami, 24 valandas per parą atsakydami į visas kainas ir apkrovos koregavimo nurodymus vietoje, kaip dalį mūsų aptarnavimo po pardavimo. Daugiau nei 14 metų gamindami vamzdžių atramas ir kompensacines jungtis projektams 45 šalyse, tiekiame standartinius katalogo įrenginius ir visiškai suprojektuotus individualius sprendimus EPC rangovams ir galutiniams vartotojams visame pasaulyje.

Dažnai užduodami klausimai

Kuo skiriasi nuolatinė spyruoklinė kabykla ir kintama spyruoklinė atrama?

Kintamos spyruoklinės atramos veikia kintančią reakcijos jėgą, kai vamzdis juda vertikaliai dėl spyruoklės suspaudimo arba išsiplėtimo. Nuolatinės spyruoklinės pakabos naudoja švaistiklio mechanizmą, kad išlaikytų beveik vienodą atraminę jėgą visame važiavimo diapazone. Paprastai nurodomi pastovūs vienetai, kai šiluminis poslinkis viršija 50 mm arba kai apkrovos pokytis turi būti mažesnis nei 6 %, kad būtų išvengta įtampos perdavimo siurbliams, turbinoms ar kitai jautriai įrangai.

Ką reiškia ±5 % apkrovos nuokrypis esant pastoviai spyruoklės atramai?

Apkrovos nuokrypis yra didžiausias procentinis skirtumas tarp faktinės atraminės jėgos ir vardinės vardinės apkrovos bet kuriame darbinės eigos taške. Mūsų standartinės pastovios spyruoklinės pakabos išlaiko nuokrypį ±5%, o tai atitinka daugumą pramoninių vamzdynų reikalavimų. Kritinėms reikmėms, pvz., branduolinėms ar didelio tikslumo technologinėms linijoms, siūlome didelio tikslumo įrenginius, kurių nuokrypis yra ±3%.

Kada reikia nuimti raudonus iš anksto nustatytus kaiščius?

Iš anksto nustatyti kaiščiai yra sumontuoti gamykloje, kad užfiksuotų pakabą šalto montavimo padėtyje, kad būtų galima atlikti hidrostatinį bandymą ir vamzdžio plovimą rūgštimi nesuspaudžiant arba neišplečiant spyruoklės agregato. Jie turi būti pašalinti prieš pradedant eksploatuoti sistemą, paprastai baigus hidrotestavimą ir patikrinimus prieš pradedant eksploatuoti. Mūsų standartiniai kaiščiai bandymo metu atlaiko iki dvigubai didesnę vardinę apkrovą; praneškite mums, jei jūsų projektui reikalinga didesnė saugos riba.

Ar po montavimo apkrovą galima reguliuoti vietoje?

Taip. Kiekviena nuolatinė spyruoklinė kabykla yra su apkrovos reguliavimo varžtu ir kalibruotu ciferblatu. Sukant varžtą iš anksto nustatyta apkrova padidinama arba sumažinama 2 % žingsniais, o bendras reguliavimo diapazonas yra ±10 % standartiniuose įrenginiuose (iki ±20 % pasirinktose konfigūracijose). Tai leidžia tiksliai sureguliuoti, kad būtų kompensuojami nedideli projektavimo sąlygų ir faktinio įrengimo vietoje skirtumai.

Kokių standartų laikosi jūsų nuolatinės spyruoklinės pakabos?

Mūsų standartinis asortimentas yra sukurtas pagal GB/T 17116.1/.2/.3 ir NB/T 47039, o matmenis ir našumą galima konvertuoti naudojant MSS SP-58, ASME B31.1, ASME B31.3, EN 13480-3, VGB-R 510 L, taip pat pilnai JIS B.01 projektų brėžinius ir specifikacijas Wes5.

Koks yra tipiškas pristatymo laikas?

Standartinės katalogo spyruoklinės pakabos paprastai pristatomos per 15–25 darbo dienas, priklausomai nuo kiekio ir serijos. Individualiai suprojektuotiems vienetams reikia papildomo projektavimo ir patvirtinimo laiko. Skubus pristatymas gali būti organizuojamas pagal pageidavimą, iš anksto susitarus užsakymo metu arba likus ne mažiau kaip 20 dienų iki numatytos pristatymo datos.
