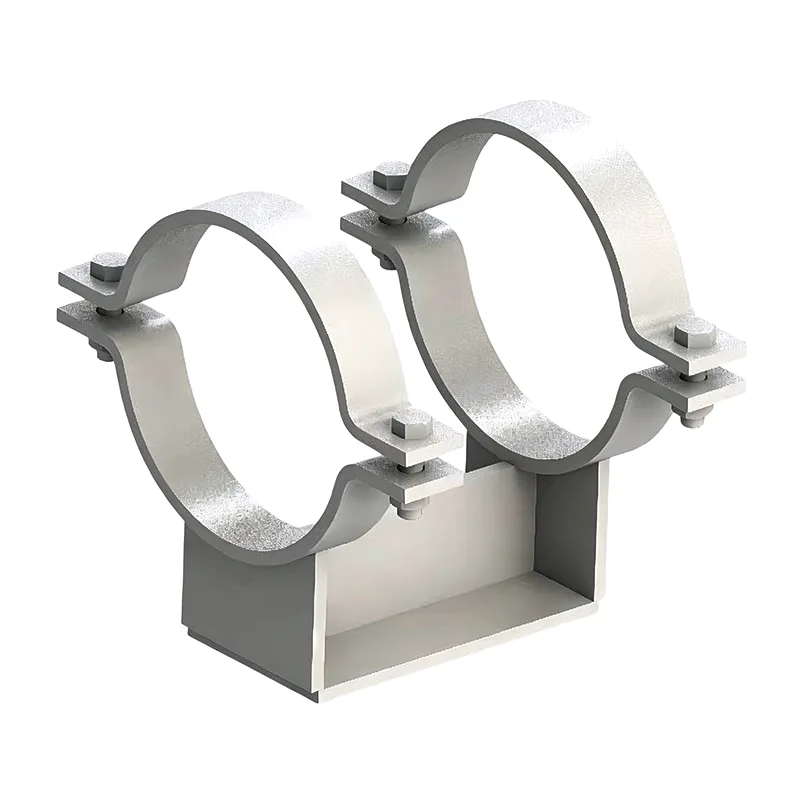

Dėvėjimui atsparių vamzdžių atramos, skirtos vamzdyno apkrovai palaikyti ir slydimui

Vamzdinis batas yra vienas iš tų komponentų, kurių niekas nepastebi, kol jo nėra. Jis privirinamas prie vamzdžio apačios, paskirsto apkrovą ant konstrukcinės sijos arba T formos stulpelio ir dažnai suteikia slydimo paviršių, leidžiantį vamzdžiui ašine kryptimi judėti šiluminių ciklų metu. AtTianšunas, kiekvienais metais pagaminame tūkstančius vamzdžių batų – proceso linijoms, garų surinktuvams, kriogeniniams vamzdynams ir viskam, kas yra tarp jų. Po 14 metų versle sužinojome, kad gerai suprojektuotas vamzdžio batas ne tik išlaiko svorį: jis apsaugo vamzdžio dangą, išsaugo izoliacijos tęstinumą ir apsaugo, kad taškinės apkrovos nesubraižytų vamzdžio sienelės.

Vamzdžių batų atramos yra platesnės dalies dalisvamzdžių atramosšeimai, tačiau jie yra pakankamai skirtingi, kad pateisintų jų pačių dizainą. Paprastas spaustukas arba pakabos strypas tvarko vertikalų dedvorį, o vamzdžio batas valdo kontaktinę sąsają. Ši sąsaja greitai komplikuojasi – didelė trintis gali sukelti įtempimą vamzdyje, netinkamas aukštis gali sutraiškyti izoliaciją, o netinkama medžiaga gali sukelti galvaninę koroziją. Reguliariai tiekiame vamzdinius batus, kurie veikia kartu suspyruoklinės pakabosaukščiau arba su iš anksto izoliuotomis vamzdžių atramomis šaltose linijose, kur šiluminė izoliacija yra labai svarbi.

Taip pat galime pateikti suklijuotą PTFE ant nerūdijančio plieno pagrindo plokštės, skirtos didelės apkrovos slydimui. Sutepto PTFE trinties koeficientas paprastai yra nuo 0,05 iki 0,10, o tai yra vertė, kurią dauguma vamzdžių įtempių inžinierių naudoja savo lankstumo analizei.

Standartai, kurių laikomės

Vamzdžių batai gaminami pagal tuos pačius vamzdynų atramos standartus, kuriuos taikome visam mūsų gaminių asortimentui:

ANSI/MSS SP‑58 – Vamzdžių atramų medžiagos ir konstrukcija

ASME B31.3 / B31.1 – proceso ir maitinimo vamzdynai

EN 1090 – Konstrukcinio plieno gamyba (projektams su CE ženklu)

GB/T 17116 – Kinijos standartas vamzdžių atramoms

Mūsų gamyklos kokybės sistema yra sertifikuota pagal ISO 9001:2015 ir mes galime pateikti visą EN 10204 3.1 medžiagų sertifikatą kiekvienai batų partijai.

Dažnai užduodami klausimai

1 klausimas: kokio aukščio turėtų būti mano vamzdis?

Batų aukštis nustatomas pagal izoliacijos storį ir 10–25 mm tarpą. Pavyzdžiui, vamzdis su 100 mm mineralinės vatos izoliacija paprastai turi būti 120–125 mm aukščio, kad izoliacija būtų laisva nuo atraminio plieno. Apskaičiuosime tai pagal jūsų vamzdyno specifikaciją, jei pateiksite vamzdžio dydį ir izoliacijos grafiką.

2 klausimas: kada man reikia PTFE slydimo plokštės ant bato, o kada galiu tiesiog suvirinti anglinio plieno pagrindą?

Jei tikimasi, kad vamzdis judės ašine kryptimi dėl šiluminio plėtimosi, PTFE arba poliruotas nerūdijančio plieno slydimas paviršius sumažina trintį ir dėl to kylančias reakcijos apkrovas įrangos purkštukams. Fiksuotiems arba tvirtinimo taškams slydimo plokštės nereikia. Vamzdžių įtempių ataskaitoje bus nurodyta, kurios atramos slysta, o kurios pritvirtintos.

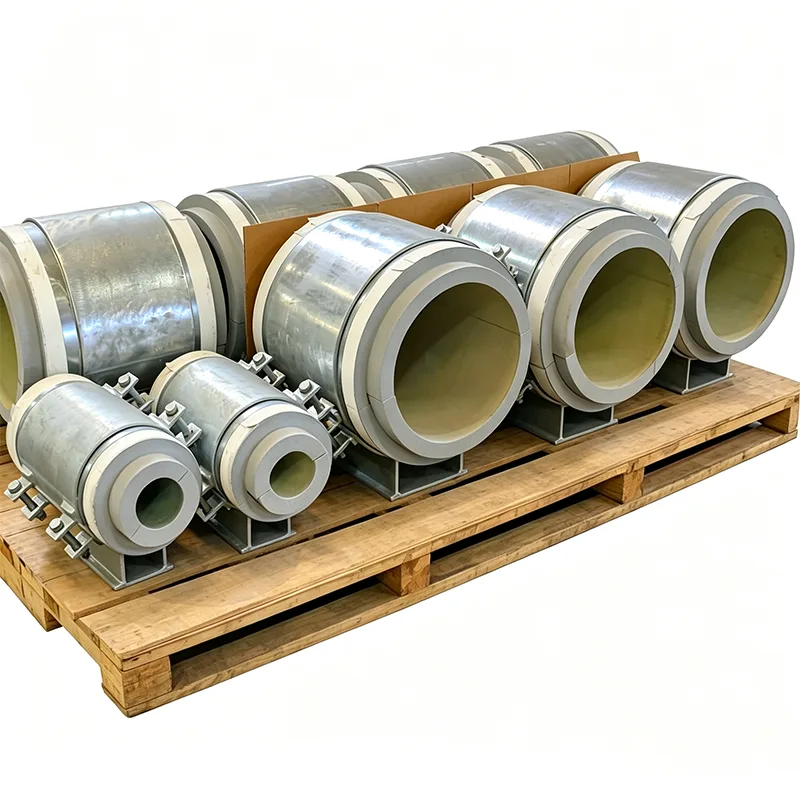

3 klausimas: ar galite tiekti iš anksto izoliuotus vamzdžių batus kriogeninėms paslaugoms?

Taip. Gaminame batus su kietu putplasčiu arba akyto stiklo izoliaciniu bloku, įklijuotu į plieninį balną. Pagrindo plokštė tęsiasi žemiau izoliacijos, o visas mazgas suprojektuotas taip, kad būtų išvengta šalčio perdavimo ir kondensacijos. Paprastai jie nurodomi SGD, etileno ir atšaldyto vandens linijoms.

4 klausimas: koks yra jūsų pasirinktinių vamzdžių batų pristatymo laikas?

Paprasti anglinio plieno batai be PTFE: 12–18 dienų. Batai su klijuotomis PTFE trinkelėmis arba nerūdijančio plieno apkaustais: 20–25 dienos. Didelio skersmens batai, skirti 24 colių ar didesniam vamzdžiui, gali užtrukti šiek tiek ilgiau. Tikslų tvarkaraštį patvirtinsime su jūsų pasiūlymu.

5 klausimas: ar jums reikia brėžinių, ar galite sukurti batą iš pagrindinių duomenų?

Abu veikia. Jei turite standartinį batų brėžinį, pagaminsime tiksliai pagal jį. Jei turite tik vamzdžio dydį, izoliacijos storį ir apkrovą, galime pasiūlyti jūsų patvirtinimui skirtą projektą – standartinės konfigūracijos inžinerinio mokesčio nereikia.

Kiekvieno bato kokybės kontrolė

Nors vamzdžio batas atrodo paprastas, mes vykdome nuoseklų kokybės kontrolės procesą:

Medžiagos patikrinimas pagal šilumos numerius ir malūno sertifikatus

Balnelio spindulio matmenų patikrinimas, siekiant užtikrinti tinkamą pritvirtinimą prie vamzdžio OD

Suvirinimo vizualinė apžiūra, jei reikia, su PT arba MT

Sukibimo vientisumo patikrinimas ant PTFE trinkelių (bandymas bakstelėjimu ir vizualinis)

Galutinis matmenų patikrinimas – aukštis, pagrindo plokštės lygumas, varžtų skylių atstumas

Dangos patikrinimas

Kiekvienas batas arba batų partija pažymėta unikaliu numeriu, nurodnčiu jūsų palaikymo sąrašą. Galite vaikščioti po pakuotę ir kiekvieną gabalėlį suderinti su izometriniu elementu neatplėšdami piešinio.

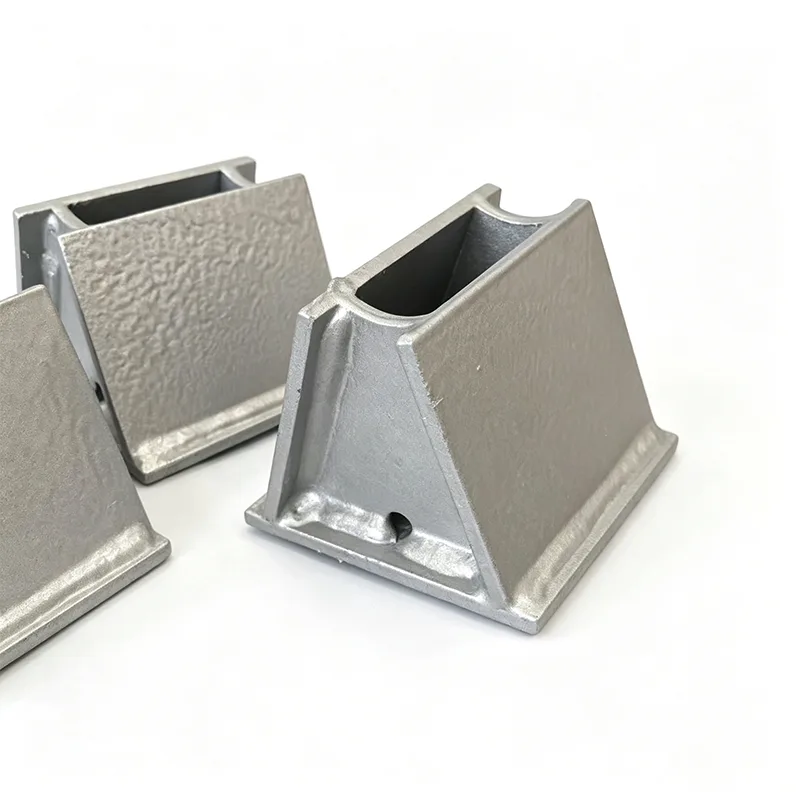

Tinkinimo parinktys, kurias atliekame dažnai

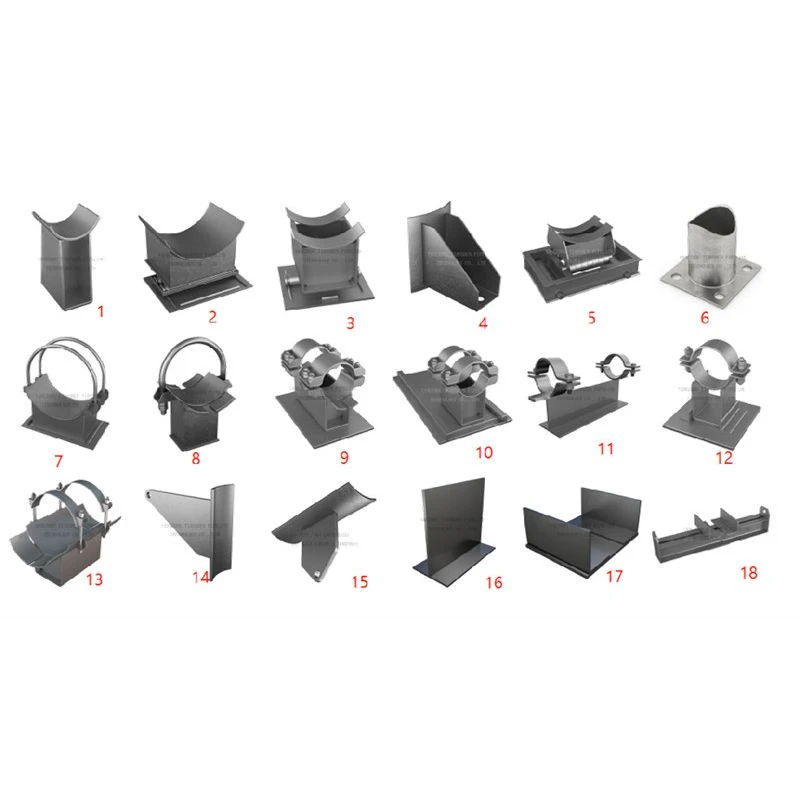

Standartiniai vamzdiniai batai yra mūsų atskaitos taškas. Reguliariai juos keičiame tam tikroms darbo vietoms:

Prailgintos pagrindo plokštės plataus flanšo sijoms

Kampiniai batai nuožulniems vamzdžių stovams

Skaldyto korpuso batai, skirti montuoti ant esamų linijų be pjovimo

Aukštos temperatūros lydinio balneliai (pvz., P11, P22), skirti krosnių ir reformatoriaus vamzdynams

Dvigubos slydimo plokštės su šoniniais stabdžiais slankiojantiems batams

Ugniai atsparios batų konstrukcijos su besipučiančia danga arba mineralinės vatos įdėklais

Kuo daugiau informacijos apie montavimą mums pateiksite, tuo geriau galėsime pritaikyti batus, kad vėliau išvengtume svetainės pakeitimų.

Dalykai, kurių išmokome iš lauko

Aukštos temperatūros linijose, nustatydami bato suvirinimo siūlę, visada atsižvelkite į vamzdžio išsiplėtimą. Šaltai montuojant netinkamoje padėtyje suvirintas batas gali nulipti nuo atraminio plieno, kai valas įkaista.

PTFE trinkeles reikia apsaugoti smėliasrove ir dažant vietoje. Paprastai juos užmaskuojame, bet priminimas svetainės įgulai niekada nepakenks.

Jei batas yra ant cinkuotos konstrukcijos, geriau naudoti nerūdijančio plieno arba PTFE kontaktinį paviršių, kad būtų išvengta cinko trapumo ir netolygios korozijos.

Didelio storo sienelės vamzdžio atveju pilna balnelis paskirsto apkrovą geriau nei plokščias strypas ir sumažina vietinio vamzdžio sienelės pertempimo riziką. Galime greitai apskaičiuoti, jei pasidalinsite vamzdžių tvarkaraščiu ir apkrova.

Kodėl „Tianshun“ – „Pipe Shoes“?

Vamzdžių batai yra nepakartojami vamzdynų sistemos arkliai, ir mes su jais elgiamės taip, kaip jie nusipelnė. Kiekvienas mūsų siunčiamas batas gaminamas iš mūsų pačių turimų plieninių plokščių, vamzdžių ir konstrukcinių dalių. Tai reiškia, kad mes kontroliuojame kokybę nuo žaliavos iki galutinių dažų. Tai taip pat reiškia, kad galime greitai reaguoti, kai paskutinę minutę projektas prideda 50 papildomų batų.

Mes tiekėme vamzdžių batus metanolio gamykloms, plūduriuojantiems SGD įrenginiams, centralizuoto šilumos tiekimo tinklams ir farmacijos švarioms komunalinėms linijoms. Daugiau nei 70 % mūsų verslo sudaroma iš pakartotinių užsakymų, nes mūsų batai tinka vamzdžiui, slysta, kai reikia, ir nerūdija pirmaisiais metais.

Jei jūsų projektui reikia vamzdžių batų, iš anksto izoliuotų vamzdžių atramų arba viso spyruoklinių atramų ir pakabų paketo, atsiųskite mums savo palaikymo grafiką arba standartinius brėžinius. Mes pateiksime tiesioginę gamyklos kainą, konkurencingas kainas ir pristatymo terminą, kurį galite planuoti. Kviečiame apsilankyti mūsų Jangdžou gamykloje bet kuriuo metu – pamatysite, kaip tiksliai pjaustome, suviriname ir apdailiname kiekvieną batą prieš jam išeinant.
