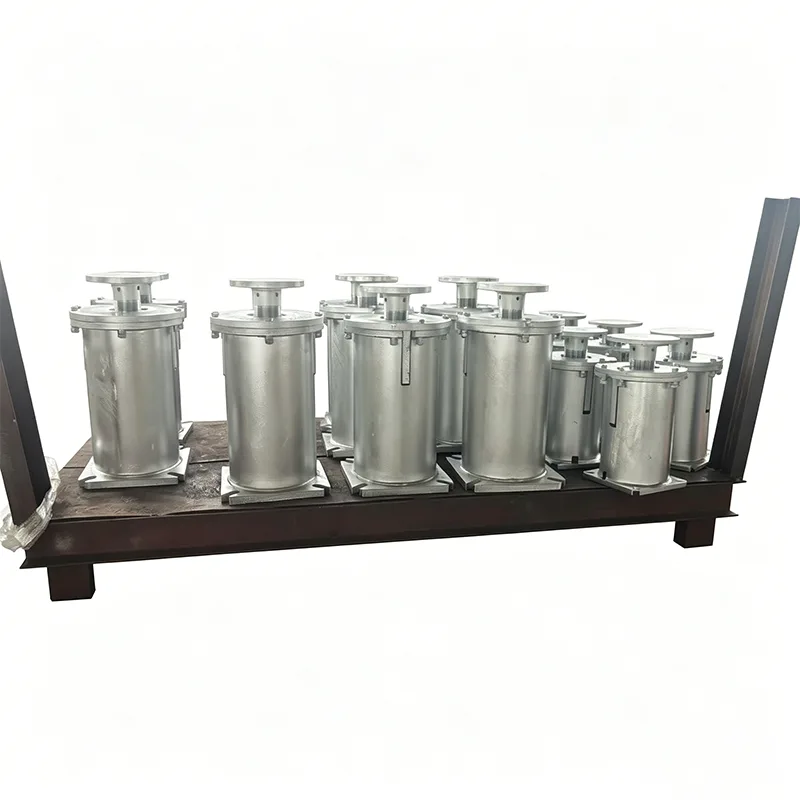

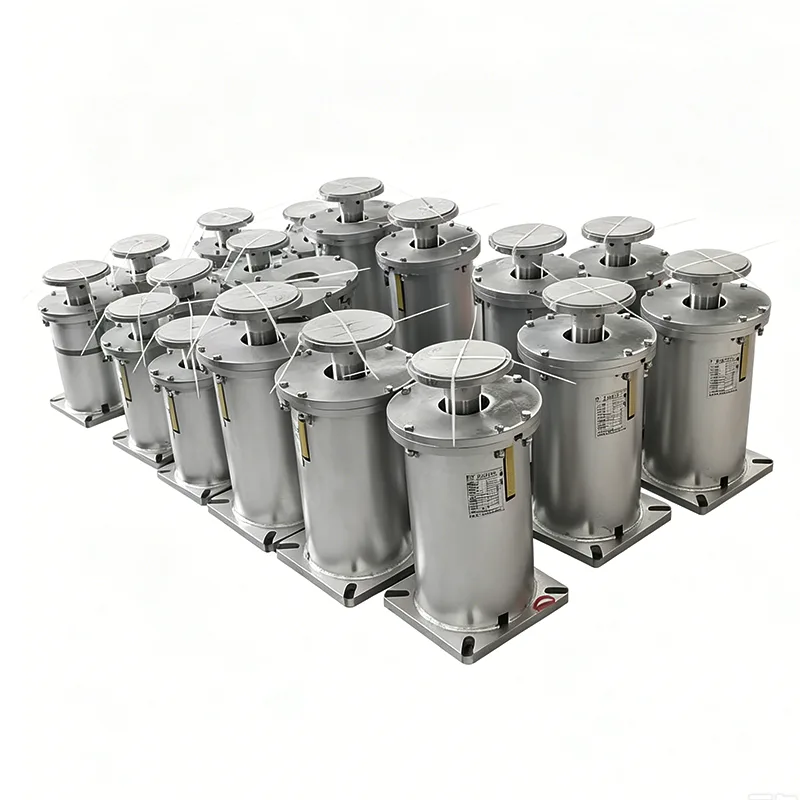

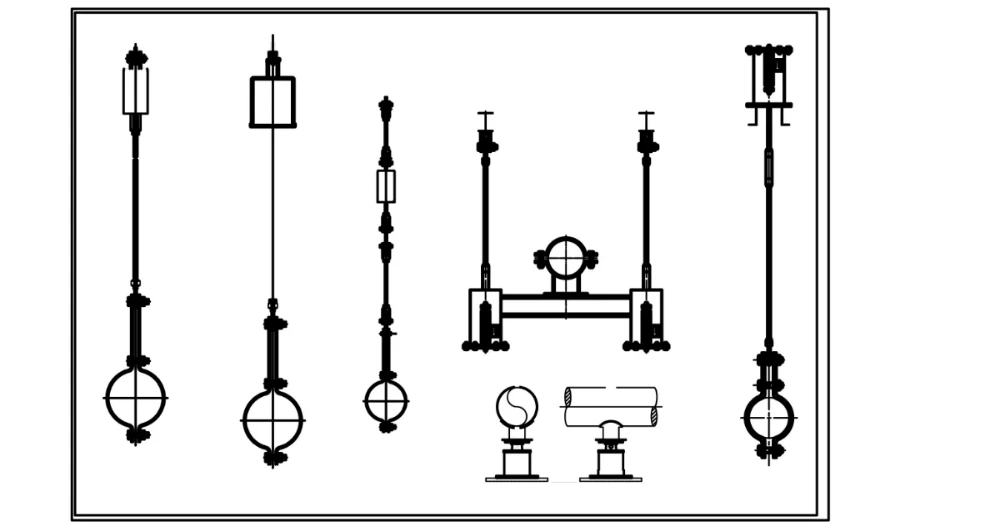

F tipo kintama spyruoklinė atrama

Yangzhou Tianshun Pipeline Technology Co., Ltd., įkurta 2012 m., gamina visą gaminių asortimentą griežtai laikydamasi HG/T 20644 kintamų spyruoklių atramų ir pakabų standarto. F tipo kintamoji spyruoklinė atrama yra standartinės serijos bazinio tipo atramos gaminys, specialiai sukurtas vamzdynų dugnui palaikyti. Jis plačiai naudojamas mažo ir vidutinio poslinkio vamzdynų sistemose energetikos, naftos chemijos, metalurgijos ir kitose pramonės šakose ir yra vienas plačiausiai naudojamų kintamų spyruoklių modelių inžinerijoje.

Šiame paveikslėlyje parodyta kintamos spyruoklinės atramos / pakabos apkrovos poslinkio kreivė, įskaitant pagrindinius apkrovos ir poslinkio parametrus, siekiant patikrinti gaminio apkrovos tikslumą ir veikimo patikimumą.

Prieš išsiuntimą kiekvienas įrenginys yra kalibruojamas ir išbandomas. Nustatymo ir apkrovos nuokrypis kontroliuojamas ±5 % ribose, laikantis tarptautinio standarto ANSI/MSS-SP-58-2018 ir NB/T47039-2013.

Gaminiai atitinka elektros energijos, naftos chemijos ir kitų pramoninių vamzdynų sistemų techninius reikalavimus. Pagal MSS-SP-58-2018 didžiausias leistinas kintamų spyruoklių blokų apkrovos kintamumas neturi viršyti 25 % darbinės karštosios apkrovos per visą darbo eigą.

Gaminio techninės specifikacijos

F tipo gaminio struktūra ir savybės

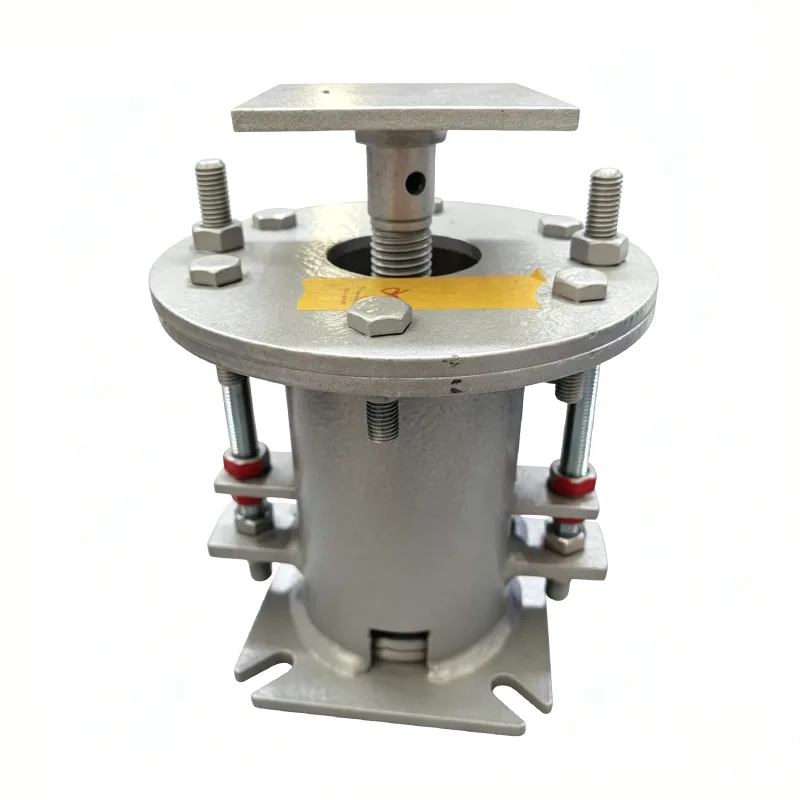

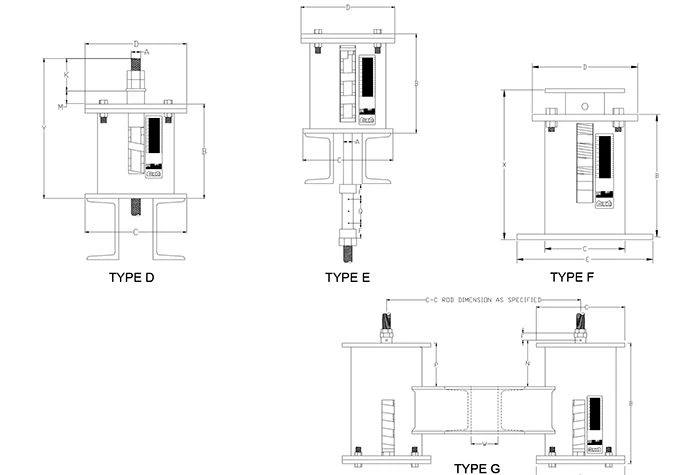

F tipo kintamoji spyruoklinė atrama turi vertikalią dėžės struktūrą, kurią sudaro šios dalys:

▶  Pagrindo plokštė: plati atraminė pagrindo plokštė, sujungta su pamatu

▶  Spyruoklinis cilindras: įmontuota cilindrinė spiralinė suspaudimo spyruoklė

▶ Viršutinė plokštė: apkrovos plokštė, prijungta prie vamzdžio atramos

▶  Poslinkio indikatoriaus plokštelė: pažymėta šaltos ir karštos būsenos padėtimis

▶  Fiksavimo varžtas: užrakinamas transportuojant ir montuojant

▶  Aukščio reguliavimo varžtas: tikslus apkrovos reguliavimas vietoje

Pagrindinės dizaino savybės

Standartinis modulinis dizainas

Visiškai atitinka HG/T 20644 standartą, galima keisti su kitų gamintojų gaminiais

Standartinė apkrovos ir poslinkio serija, patogi projektavimo instituto pasirinkimui

Vieningi montavimo matmenys, patogu atlikti inžinerinius pirkimus

Gamyklinis išankstinis nustatymas

Spyruoklė iš anksto suspausta pagal projektinę apkrovą, užrakinta šaltoje būsenoje

Norint pradėti naudoti, po montavimo vietoje reikia nuimti tik fiksavimo varžtus

Spyruoklės suspaudimo vietoje reguliuoti nereikia

Kompaktiška struktūra

Vertikalus dizainas, mažas grindų plotas

Bendras aukštis 200-400 mm, tinka mažoms erdvėms

Žemas svorio centras, geras stabilumas

Patogi priežiūra

Spyruoklinį mazgą galima ištraukti ir pakeisti atskirai

Aiškus poslinkio indikatorius patikrinimo metu

Be besidėvinčių dalių, nereikalaujantis priežiūros

F tipo techninių parametrų greitosios nuorodos lentelė

Vykdymo standartas: HG/T 20644-2024Apkrovos keitimo koeficientas: ≤25% (standartinis reikalavimas) Spyruoklės medžiaga: 50CrVA spyruoklinis plienas Korpuso medžiaga: Q235BAApdorojimas nuo korozijos: rūdžių valymas smėliasrove + epoksidinis cinko turtingas gruntas + viršutinis sluoksnis

Išsamus modelio kodavimo taisyklių paaiškinimas

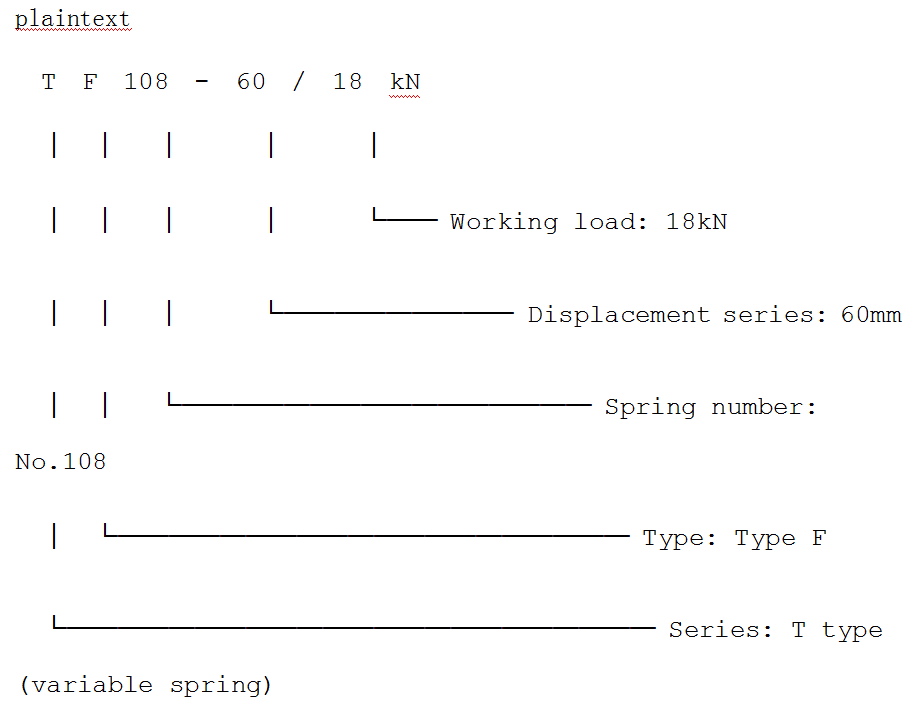

Standartinio F tipo kintamos spyruoklės atramos modelio kodavimo pavyzdys:

Reikalingi parametrai pasirenkant:

▶  Vamzdyno darbinė apkrova (kN)

▶  Vamzdyno vertikalus terminis poslinkis (mm)

▶  Poslinkio kryptis (aukštyn / žemyn)

▶  Aplinkos korozijos laipsnis

Mūsų profesionali komanda gali tiesiogiai pateikti tikslius F tipo gaminių modelius pagal jūsų pateiktus vamzdyno parametrus.

Pasirinkimo pavyzdys (Žingsnis po žingsnio vadovas)

Darbo sąlygų pavyzdžiai:

▶  Vamzdyno darbinė apkrova: 15 kN

▶  Vamzdyno aukštyn šiluminis poslinkis: 40 mm

Pasirinkimo žingsniai:

1. Nustatykite poslinkio seriją: 40 mm poslinkį, pasirinkite 60 mm seriją (atsarginė paraštė)

2. Apskaičiuokite karštosios būsenos apkrovą: poslinkis į viršų, spyruoklės atsipalaiduoja, apkrova mažėja

3. Patikrinkite spyruoklių standumo lentelę: pasirinkite spyruoklę Nr. 106, standumas 0,25 kN/mm

4. Apskaičiuokite apkrovos pokytį: 40 mm × 0,25 kN/mm = 10 kN pokytis

5. Patikrinkite keitimo greitį: 10 kN / 15 kN = 6,7 % ≤ 25 %, atitinka reikalavimus

Galutinis modelis: TF106-60/15kN

F tipo kintamos spyruoklės atramos pasirinkimas atrodo sudėtingas, tačiau iš tikrųjų atitinka standartus. Teikiame nemokamą parinkimo paslaugą: Jums tereikia pateikti vamzdyno parametrus, o mes pateiksime tikslius modelius.

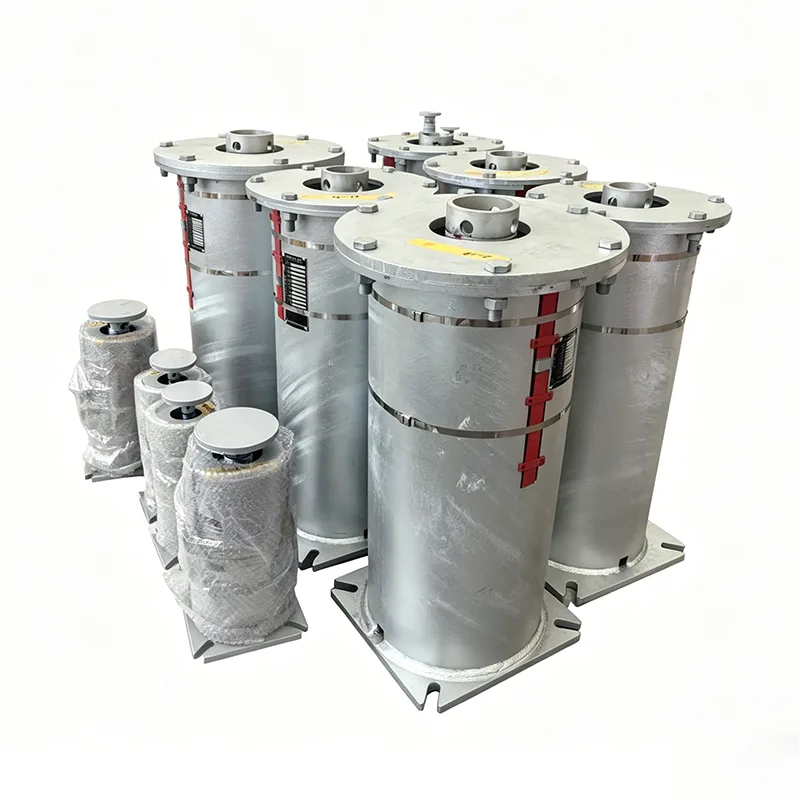

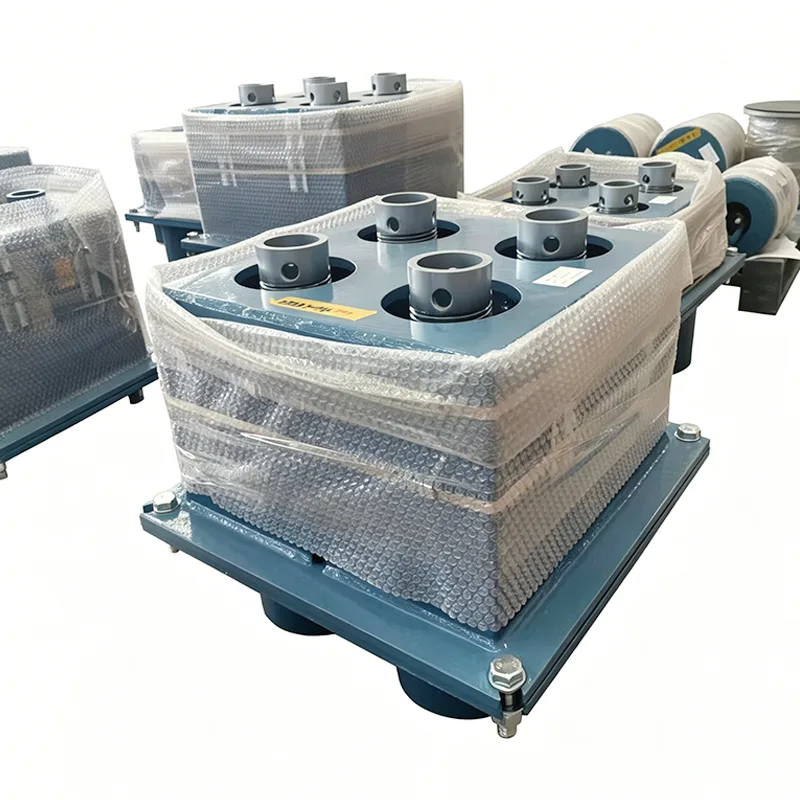

Tipiški F tipo taikymo scenarijai

Kokybės kontrolė ir pristatymas

Gamybos kokybės kontrolė

Specialus spyruoklių patikrinimas: 100% apkrovos bandymas kiekvienai spyruoklei, įrašyti standumo kreivę

Išankstinio suspaudimo nustatymas: tiksliai suspaustas į šaltą padėtį pagal užsakymo reikalavimus, užrakintas

Poslinkio indikatoriaus kalibravimas: indikatoriaus plokštelės padėtis ±1 mm tikslumu

Antikorozinis apdorojimas: Sa2.5 laipsnio smėliavimas, dangos storis ≥80 μm

Išvaizdos patikrinimas: visapusiškas suvirinimo siūlių, matmenų ir žymenų patikrinimas

Pristatymo privalumai

Yra sandėlyje: įprasti modeliai (TF030-TF120, 30/60/90 poslinkis) sandėlyje

Greitas pristatymas: atsargų užsakymai pristatomi per 3 dienas, individualūs užsakymai 7-10 dienų

Didelės apimties kaina: pakopinė kaina už inžinerinį masinį pirkimą

Pilna dokumentacija: kiekviena gaminių partija pateikiama su kvalifikacijos sertifikatu, pavasario bandymo ataskaita, montavimo instrukcijomis

Aptarnavimas ir palaikymas

Nemokamas pasirinkimas: Profesionalūs inžinieriai atlieka atrankos skaičiavimus, kad užtikrintų tikslų modelį

Brėžinio nuostata: pateikite standartinius montavimo matmenų brėžinius, kad galėtumėte bendradarbiauti su projektu

Techninė pagalba: atsakykite į įvairius montavimo, paleidimo ir naudojimo klausimus

Kokybės garantija: 2 metų gaminio garantija, nemokamas pakeitimas už žalą, padarytą ne žmonėms

Reagavimas į avarines situacijas: per 24 valandas pateikite problemų sprendimus vietoje

Atsarginės dalys: atsarginiai spyruoklių mazgai, varžtai ir kitos susidėvinčios dalys

F tipo kintamos spyruoklės atrama yra standartinis bendras produktas chemijos pramonėje, taip pat plačiausiai naudojamas kintamos spyruoklės modelis inžinerijoje. Jau 14 metų orientuojamės į standartinę serijinę gamybą, kuri užtikrina stabilią gaminių kokybę ir pristatymą laiku, ir aptarnaujame inžinerinius projektus daugiau nei 40 pasaulio šalių. Pasirinkite standartinį F tipą, pasirinkite patikimumą ir patogumą.
