Reguliuojama kintama spyruoklinė pakaba vamzdyno šiluminiam judėjimui su kintamos apkrovos atrama

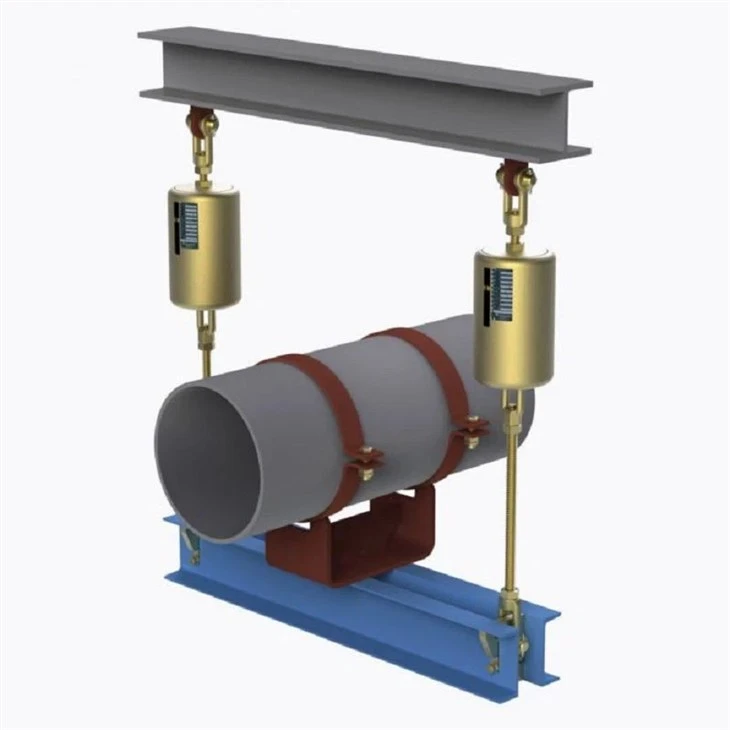

Kintamos spyruoklinės pakabos, taip pat žinomos kaip kintamos spyruoklinės atramos, yra plačiausiai naudojamas vamzdžių atramų tipas pramoninėse vamzdynų sistemose. Jie suteikia atraminę jėgą, kuri kinta proporcingai spyruoklės deformacijai, kai vamzdis juda vertikaliai dėl šiluminio plėtimosi arba susitraukimo. Tais atvejais, kai šiluminis poslinkis yra nedidelis ir yra priimtinas kontroliuojamas apkrovos kitimas, kintamos spyruoklinės pakabos yra ekonomiškas ir kompaktiškas sprendimas, palyginti su pastoviomis spyruoklinėmis atramomis.

GamintojasYangzhou Tianshun vamzdynų technologija, mūsų kintamos spyruoklinės pakabos naudoja aukštos kokybės legiruotojo plieno spyruokles, patalpintas tvirtame plieniniame korpuse. Kai vamzdis juda aukštyn arba žemyn iš sumontuotos padėties, spyruoklė atitinkamai susispaudžia arba išsitiesia, pakeisdama reakcijos jėgą tiesiogiai proporcingai eigos atstumui ir spyruoklės greičiui. Kiekvienas įrenginys gamykloje sukalibruojamas pagal nurodytą šaltą, karštą apkrovą ir važiavimo kryptį, užtikrinant nuspėjamą veikimą nuo montavimo iki eksploatacijos.

Šiame paveikslėlyje parodyta kintamos spyruoklinės atramos / pakabos apkrovos poslinkio kreivė, įskaitant pagrindinius apkrovos ir poslinkio parametrus, siekiant patikrinti gaminio apkrovos tikslumą ir veikimo patikimumą.

Prieš išsiuntimą kiekvienas įrenginys yra kalibruojamas ir išbandomas. Nustatymo ir apkrovos nuokrypis kontroliuojamas ±5 % ribose, laikantis tarptautinio standarto ANSI/MSS-SP-58-2018 ir NB/T47039-2013.

Gaminiai atitinka elektros energijos, naftos chemijos ir kitų pramoninių vamzdynų sistemų techninius reikalavimus. Pagal MSS-SP-58-2018 didžiausias leistinas kintamų spyruoklių blokų apkrovos kintamumas neturi viršyti 25 % darbinės karštosios apkrovos per visą darbo eigą.

Gaminio techninės specifikacijos

Dizaino charakteristikos ir apkrovos kitimas

Pagrindinis parametras renkantis kintamą spyruoklinę pakabą yra apkrovos kitimo procentas – skirtumas tarp šaltos ir karštos apkrovos, padalytas iš darbinės apkrovos. Daugumoje inžinerinių specifikacijų reikalaujama, kad ši vertė išliktų mažesnė nei 25 % bendrajai paslaugai ir mažesnė nei 6 % svarbių įrangos jungčių atveju. Jei poslinkis yra pakankamai didelis, kad apkrovos kitimas viršytų priimtinas ribas, vietoj to nurodomos pastovios spyruoklinės pakabos.

Mūsų standartinės kintamos spyruoklių atramos yra sukurtos taip, kad apkrovos kitimas neviršytų tipiškų projekto ribų visame jų darbo diapazone, o kiekvienas blokas yra aiškiai pažymėtas spyruoklės greičiu, šaltos apkrovos nustatymu ir judėjimo kryptimi, kad būtų lengva montuoti ir pradėti eksploatuoti.

Standartinė serija ir techninis asortimentas

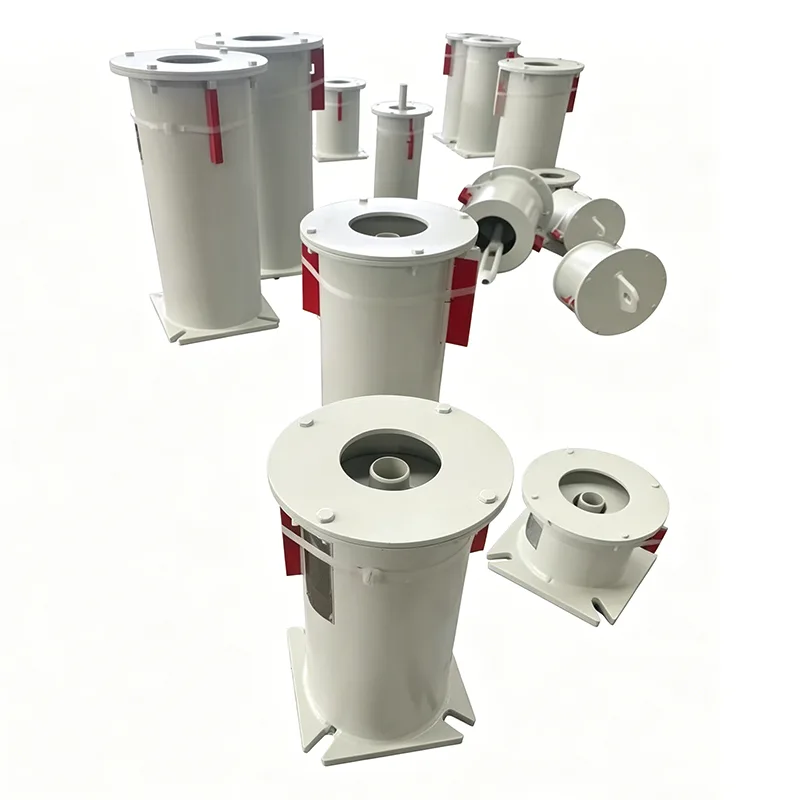

Siūlome įvairių tvirtinimo konfigūracijų kintamus spyruoklines pakabas, įskaitant viršuje pakabinamas, ant pagrindo ir šone montuojamas konstrukcijas, apimančias apkrovą nuo maždaug 0,02 kN iki 40 kN esant standartinių spyruoklių dydžiams. Standartiniai eigos diapazonai apima 30 mm, 60 mm, 90 mm, 120 mm ir 150 mm, o pagal pageidavimą galimos specialios eigos.

Spyruokliniai elementai gaminami iš 60Si2Mn arba 50CrVA spyruoklinio plieno, o korpusai yra karštai cinkuoti, epoksidiniais dažais arba nerūdijančio plieno apdaila korozinei aplinkai. Standartiniai įrenginiai skirti eksploatacinei aplinkos temperatūrai nuo -20°C iki +200°C, su aukštos temperatūros lydinio spyruoklėmis, kurios gali būti naudojamos ekstremaliam karščiui, pavyzdžiui, krosnies ir katilo vamzdynams.

Kiekviena kintama spyruoklinė atrama turi eigos skalę, apkrovos indikatorių ir viršutinę bei apatinę stabdymo plokštes. Srieginės strypų jungtys viršuje ir apačioje leidžia paprastai vertikaliai reguliuoti montavimo metu, o apkrovos nustatymus galima patikrinti vietoje pagal vardinės lentelės duomenis.

Standartai, medžiagos ir pritaikytos parinktys

Mūsų kintamos spyruoklinės pakabos yra pagamintos pagal GB/T 17116.1/.2/.3 ir yra visiškai pakeičiamos su tarptautiniais standartais, įskaitant MSS SP-58, ASME B31.1, ASME B31.3 ir EN 13480-3. Medžiagos atsekamumas išlaikomas gamybos metu, o visos spyruoklės prieš surinkimą iš anksto nustatomos ir išbandomos apkrovos.

Specializuotiems projektams tiekiame nerūdijančio plieno spyruoklines pakabas, izoliuotus vamzdžių atraminius mazgus ir įrenginius su specialiomis dangomis jūroje, jūroje ar gėlinimo paslaugoms. Taip pat gaminame iš anksto izoliuotas vamzdžių atramas ir vamzdžių atramų atramas, kurios tiesiogiai integruojamos su mūsų kintamų spyruoklinių pakabų asortimentu, kad gautume visiškus linijos atramos sprendimus.

Tipinės programos

Kintamos spyruoklinės atramosyra montuojami beveik ant visų tipų technologinių ir komunalinių vamzdynų, kur vyksta vertikalus šiluminis judėjimas. Įprastos taikymo sritys apima elektrinių garo ir tiekimo vandens linijas, naftos perdirbimo gamyklų vamzdynus, chemijos gamyklų šilumokaičių kilpas, centralizuoto šildymo tinklus ir ŠVOK sistemas dideliuose komerciniuose pastatuose. Jie taip pat naudojami greta standžių vamzdžių atramų linijose, kuriose tik pasirinktuose taškuose reikia kompensuoti judėjimą.

Vamzdynų sistemose, turinčiose dinamines apkrovas, pvz., vandens plaktuką, seisminius įvykius ar siurblio vibraciją, kintamos spyruoklinės pakabos dažnai derinamos su hidrauliniais slopintuvais, kurie sulaiko dinaminį judėjimą ir leidžia laisvą šiluminį poslinkį. Jei šiluminis augimas yra per didelis kintamam įrenginiui, rekomenduojame atnaujinti į nuolatines spyruoklines pakabas tuose konkrečiuose atramos taškuose.

Papildomas produktų asortimentas

Mūsų platesnis vamzdžių atramų asortimentas apima nuolatines spyruoklines atramas, standžias pakabas ir statramsčius, vamzdžių atramų atramas, iš anksto izoliuotas vamzdžių atramas, skirtas šaltoms ir kriogeninėms linijoms, ir hidraulinius snuberius. Vamzdynų sistemoms, kurioms taip pat reikalingas ašinis, šoninis ar kampinis judėjimas, gaminame metalines silfonines kompensacines jungtis, gumines kompensacines jungtis ir medžiagines kompensacines jungtis, kurios gali būti nurodytos kartu su mūsų spyruoklinėmis atramomis kaip vieno šaltinio sprendimas.

Kokybė ir aptarnavimas

Kiekviena kintamoji spyruoklinė kabykla prieš išsiuntimą yra patikrinta apkrova ir matmenys patikrinama mūsų vidaus bandymų įstaigoje pagal mūsų ISO 9001:2015 kokybės valdymo sistemą. Mes palaikome klientus nuo pradinio spyruoklės pasirinkimo ir apkrovos skaičiavimo, teikdami montavimo nurodymus ir aptarnavimą po pardavimo. Į užklausas atsakoma per 24 valandas, o standartiniai gamybos terminai svyruoja nuo 10 iki 20 darbo dienų, priklausomai nuo apimties ir konfigūracijos. Daugiau nei 14 metų tiekdami vamzdžių atramas ir kompensacines jungtis projektams daugiau nei 45 šalyse, EPC rangovams ir galutiniams vartotojams visame pasaulyje pristatome tiek katalogo standartus, tiek pagal užsakymą pagamintus įrenginius.

Dažnai užduodami klausimai

Ką reiškia "apkrovos kitimo procentas" ant kintamos spyruoklės atramos?

Apkrovos kitimas – tai skirtumas tarp šaltos (įrengtos) ir karštosios (eksploatacinės) apkrovos, išreikštas procentais nuo darbinės apkrovos. Jis nustatomas spyruoklės greitį padauginus iš šiluminės eigos, padalijus iš darbinės apkrovos. Daugumoje projektų specifikacijų ši vertė standartiniams vamzdynams ribojama iki 25 %.

Ar kintamą spyruoklinę pakabą galima montuoti bet kokia kryptimi?

Ne. Kintamos spyruoklinės pakabos skirtos vertikaliam judėjimui ir turi būti montuojamos vertikaliai spyruoklės ašiai. Horizontalus arba kampinis montavimas sukels surišimą, netinkamą apkrovos perkėlimą ir priešlaikinį susidėvėjimą. Horizontalioms apkrovoms arba šoniniam suvaržymui reikia atskirai nurodyti standžius statramsčius, vamzdžius arba snuberius.

Kokią maksimalią temperatūrą gali atlaikyti kintamos spyruoklinės pakabos?

Standartiniai anglinio plieno blokai su legiruotojo plieno spyruoklėmis yra skirti nuolatiniam naudojimui iki maždaug 200°C. Aukštesnės temperatūros vamzdynams, pvz., aukšto slėgio garo linijoms ar katilų jungtims, siūlome aukštos temperatūros spyruoklines medžiagas ir izoliuotas atramines konfigūracijas. Norėdami tinkamai pasirinkti medžiagą, susisiekite su mūsų inžinierių komanda ir nurodykite savo darbo sąlygas.

Ar pateikiate pavasario atrankos skaičiavimus?

Taip. Mūsų inžinierių komanda gali padėti pasirinkti spyruoklę, jei nurodysite vamzdžio dydį, darbinį svorį, šiluminio poslinkio dydį ir kryptį bei visus projekto specifikacijos reikalavimus. Taip pat galime peržiūrėti esamus pagalbos grafikus ir rekomenduoti atitinkamą kintamą arba pastovų spyruoklinį palaikymą kiekvienai vietai.

Koks yra standartinių kintamų spyruoklinių pakabų pristatymo laikas?

Standartiniai katalogo vienetai paprastai išsiunčiami per 10–20 darbo dienų, atsižvelgiant į užsakymo dydį ir esamą gamybos apkrovą. Pasirinktinė apdaila, specialios kelionės arba nerūdijančio plieno konfigūracijos gali pridėti keletą papildomų dienų. Dėl greito pristatymo galima tartis užsakymo metu.

Kokie dokumentai pateikiami su užsakymu?

Į standartinę komplektaciją įeina pakavimo sąrašas ir gaminio vardinės lentelės su spyruoklės numeriu, apkrovos verte ir kelionės duomenimis. Paprašius galima pateikti medžiagų bandymo ataskaitas (MTR), spyruoklės apkrovos kalibravimo įrašus ir matmenų patikros ataskaitas. Įgaliotųjų įstaigų atliekama trečiosios šalies patikra taip pat galima projektams, kuriems to reikia.

Ar galite tiekti visus vamzdžių atraminius mazgus, įskaitant vamzdžių batus ir spaustukus?

absoliučiai. Mes tiekiame kintamas spyruoklines pakabas kaip atskirus įrenginius arba kaip visiškai surinktus atramų rinkinius, įskaitant vamzdžių spaustukus, vamzdžių atramų atramas, sagtis, srieginius strypus ir konstrukcinių jungčių įrangą. Iš anksto izoliuoti vamzdžių atraminiai mazgai, skirti šalčiui arba kriogeniniam aptarnavimui, taip pat galimi kaip vienas paruoštas montuoti paketas.
