Hidrauliniai slopintuvai yra greičiui jautrūs ribojantys įtaisai, naudojami vamzdynų sistemoms ir įrangai apsaugoti nuo staigių dinaminių apkrovų, tokių kaip seisminiai reiškiniai, vandens plaktukas, garo plaktukas, vėjo gūsiai ir siurblio suveikimo pereinamieji reiškiniai, kartu leidžiant netrukdomai lėtai judėti dėl šiluminio plėtimosi ir susitraukimo. Skirtingai nuo spyruoklinių atramų, kurios neša vamzdžio svorį, normaliomis eksploatavimo sąlygomis hidraulinės apkrovos nekelia jokios statinės apkrovos; jie įsijungia tik tada, kai vamzdžio greitis viršija iš anksto nustatytą slenkstį.
Yangzhou Tianshun vamzdynų technologijagamina hidraulinius vamzdžius, skirtus naudoti elektros energijos gamybos, naftos chemijos ir branduolinės paskirties vamzdynų sistemose. Kiekvienas blokas naudoja stūmoklį, judantį per hidraulinį skystį sandariame cilindre. Esant lėtam greičiui, būdingam šiluminiam augimui, skystis laisvai praeina per kalibruotas angas, o snubber daro nedidelį pasipriešinimą. Kai staigus įvykis pajudina vamzdį greičiau nei paleidimo greitis, angos srautas apribojamas, didėja skysčio slėgis, o snuber užsifiksuoja į standų ribojimo režimą, perkeldamas dinaminę apkrovą į pastato konstrukciją.

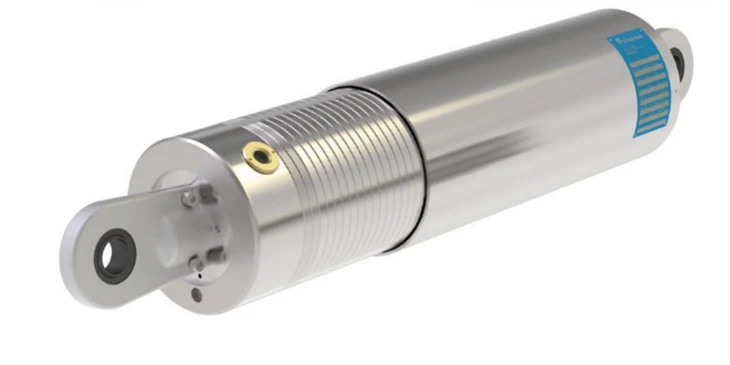

Mūsų standartiniuose hidrauliniuose snuberiuose yra anglinio plieno arba legiruotojo plieno cilindras, grūdintas stūmoklio kotas su korozijai atsparia danga ir didelio našumo hidraulinis skystis, skirtas plačiam temperatūrų diapazonui. Galimos kelios konfigūracijos galinės jungtys, įskaitant strypo ąsą, veržlę, rutulinę jungtį ir srieginius galus, todėl galima montuoti bet kokia kryptimi - horizontaliai, vertikaliai arba kampu.
Kiekvienas snubber yra gamykloje užpildytas, sandarus ir iš anksto patikrintas. Vidinė šiluminė kompensacija prisitaiko prie skysčio tūrio pokyčių dėl aplinkos temperatūros svyravimų, užkertant kelią klaidingam blokavimui ar nepageidaujamam išankstiniam įkrovimui normaliai eksploatuojant.
Apkrovos galia yra nuo maždaug 5 kN iki 500 kN ir didesnė individualiems sunkiųjų įrenginių vienetams. Standartiniai eigai yra 100 mm, 150 mm, 200 mm, 300 mm ir 500 mm, o pagal pageidavimą galimi ilgesni eigai. Trigerio greitis – greitis, kuriuo snubber pereina iš laisvo judėjimo į suvaržymą – paprastai kalibruojamas nuo 5 mm/s iki 50 mm/s, priklausomai nuo projekto specifikacijos, ir gali būti reguliuojamas, kad atitiktų individualius įrengimo reikalavimus.
Standartinių įrenginių darbinės temperatūros diapazonas yra nuo -40°C iki +120°C, specializuotoms reikmėms galimi aukštos temperatūros variantai ir branduolinio tipo skysčiai.
Mūsų hidrauliniai stabdžiai yra suprojektuoti ir išbandyti pagal taikomus tarptautinius standartus, įskaitant MSS SP-69, ASME B31.1, ASME B31.3 ir IEEE branduolinės tarnybos reikalavimus. Prieš išsiunčiant kiekvieną įrenginį atliekami funkciniai, slėgio bandymai ir sandarumo bandymai. Branduoliniams ir aukšto lygio projektams galime pateikti visą kvalifikacijos dokumentaciją, įskaitant ciklo bandymus, aplinkos senėjimą ir seisminės kvalifikacijos ataskaitas, jei reikia.
Hidrauliniai stabdžiai nurodomi visur, kur vamzdynų sistema turi laisvai judėti šiluminėmis sąlygomis, tačiau turi būti apsaugota nuo dinaminių įvykių. Pirminiai įrenginiai apima pagrindines garo linijas ir tiekimo vandens vamzdynus šiluminėse ir atominėse elektrinėse, reaktorių aušinimo skysčio kilpas, SGD ir SND perdavimo linijas, naftos perdirbimo krosnių išleidimo vamzdynus, aukšto slėgio proceso linijas ir tarpvalstybinius vamzdynus seisminėse zonose.
Hidrauliniai stabdžiai beveik visada yra visapusiškos vamzdžių atramos schemos dalis, veikia kartu su kitais komponentais, o ne juos pakeičia. Kintamos spyruoklinės pakabos ir pastovios spyruoklinės pakabos neša vamzdžio svorį ir prisitaiko prie lėto šiluminio judėjimo, o snuberiai užtikrina lygiagretų dinaminį suvaržymą tuose pačiuose arba gretimuose atramos taškuose. Linijose, kuriose įrengtos metalinės silfoninės kompensacinės jungtys, slopintuvai apsaugo silfonus nuo per didelio išsiplėtimo arba per didelio suspaudimo pereinamųjų įvykių metu.
Mūsų platesnis gaminių asortimentas apima visą vamzdynų atramos ir lankstumo paketą: visų tipų spyruoklinės atramos ir spyruoklinės pakabos, standžios vamzdžių atramos, vamzdžių atramos, iš anksto izoliuotos vamzdžių atramos, skirtos šaltam ir karštam aptarnavimui, ir visa plėtimosi jungčių linija. Tai leidžia EPC rangovams ir galutiniams vartotojams įsigyti išjungimo, atramų ir išplėtimo komponentus iš vieno gamintojo, taip supaprastinant koordinavimą ir kokybišką atskaitomybę.

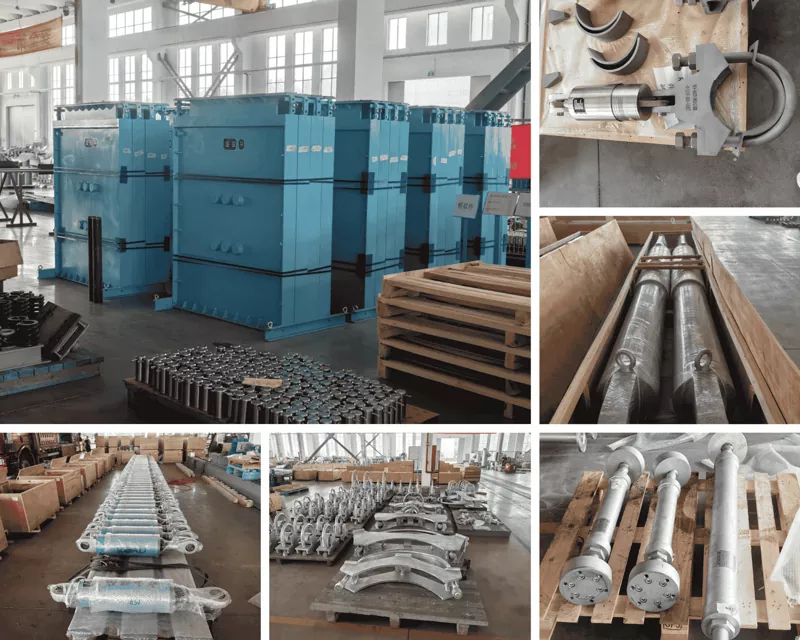

Kiekvienas hidraulinis snubber yra surenkamas ir išbandomas mūsų vidaus įrenginyje pagal mūsų ISO 9001:2015 kokybės valdymo sistemą. Mes palaikome klientus teikdami pagalbą dėl dydžio, montavimo nurodymų ir planinės priežiūros rekomendacijų. Standartinis katalogo vienetų pristatymo laikas yra nuo trijų iki penkių savaičių, iš anksto susitarus, galima pagreitinti gamybą. Turėdami daugiau nei 14 metų patirtį tiekdami vamzdynų komponentus į daugiau nei 45 šalis, tiekiame tiek paruoštus, tiek visiškai pritaikytus kritinės infrastruktūros projektų sprendimus visame pasaulyje.
Kuo skiriasi hidraulinis snuberis nuo spyruoklinės pakabos?
Spyruoklinės pakabos yra laikančiosios atramos, kurios neša vamzdžio svorį ir leidžia šiluminiam judėjimui. Hidrauliniai snuberiai neatlaiko statinės apkrovos; jie yra suvaržymo įtaisai, kurie lieka laisvai judėti esant lėtam šiluminiam greičiui, bet tvirtai užsifiksuoja, kai įvyksta staigus dinaminis įvykis, pavyzdžiui, žemės drebėjimas ar vandens plaktukas. Jie abu dažnai montuojami kartu toje pačioje vamzdžio vietoje.
Ką reiškia „paleidimo greitis“?
Triggerio greitis arba fiksavimo greitis yra stūmoklio greitis, kuriuo snubber persijungia iš mažo pasipriešinimo laisvo judėjimo į standųjį suvaržymo režimą. Jis kalibruojamas reguliuojant vidinių srauto angų dydį. Tipinės reikšmės svyruoja nuo 5 mm/s iki 50 mm/s, parinktos taip, kad normalus šiluminis augimas niekada nepasiektų trigerio greičio, bet dinaminiai įvykiai visada jį viršytų.
Ar hidraulinius snuberius reikia prižiūrėti?
Taip, bet dideliais intervalais. Esant normalioms eksploatavimo sąlygoms, rekomenduojame tikrinti kas trejus ar penkerius metus ir kas dešimt metų atlikti pilną kapitalinį remontą, įskaitant skysčių keitimą ir sandariklio atnaujinimą. Tarnavimo laikas priklauso nuo temperatūros, ciklų skaičiaus ir aplinkos sąlygų. Atliekant rimtus techninės priežiūros ar branduolinės energijos naudojimo objektus, tikrinimo intervalai yra trumpesni pagal projekto specifikaciją.
Ar snubberį galima montuoti bet kuria kryptimi?
Taip. Hidrauliniai slopintuvai veikia bet kokia kryptimi – horizontaliai, vertikaliai ar nuožulniai – nes stūmoklis veikia grynai ašine įtampa ir suspaudimu, nepaisant gravitacijos. Galinės jungtys (spyruoklė, rutulinė jungtis, strypo kilpa) parenkamos taip, kad atitiktų montavimo kampą ir konstrukcijos tvirtinimo tipą.
Kaip nustatyti vamzdynų sistemos hidraulinio snuberio dydį?
Dydis nustatomas atsižvelgiant į didžiausią dinaminę apkrovą, kurią turi sulaikyti snubber, ir bendru šiluminiu smūgiu, kurį jis turi atlaikyti nenuleisdamas dugno. Dinaminės apkrovos paprastai atsiranda atliekant vamzdžių įtempių analizę seisminės, vandens plaktuko ar vėjo apkrovos atvejais. Mūsų inžinierių komanda gali padėti nustatyti dydį, jei pateiksite numatomą apkrovą, reikalingą eigą, darbo temperatūrą ir taikomą projekto kodą.
