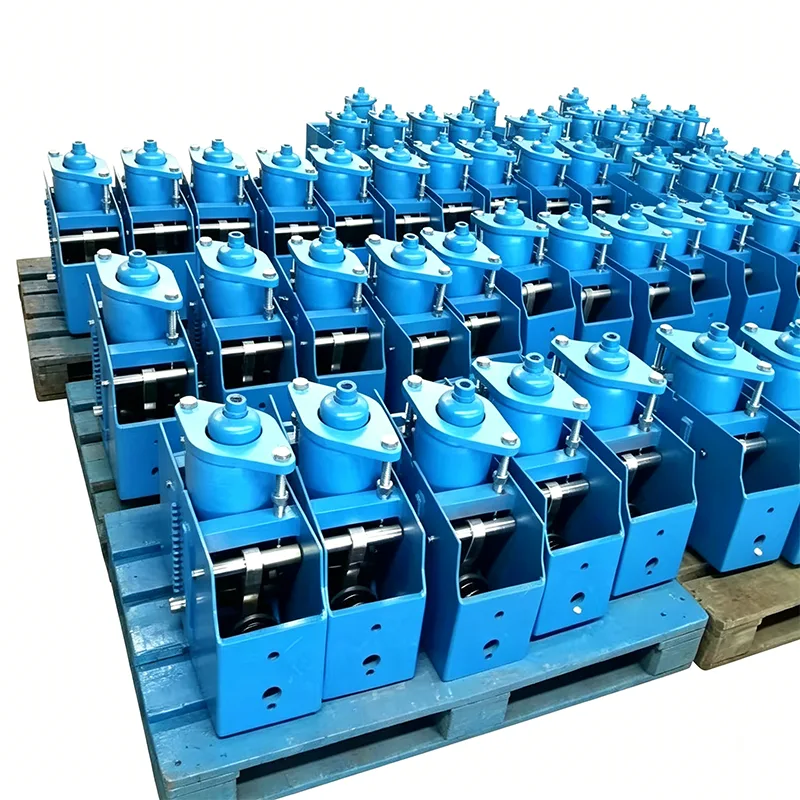

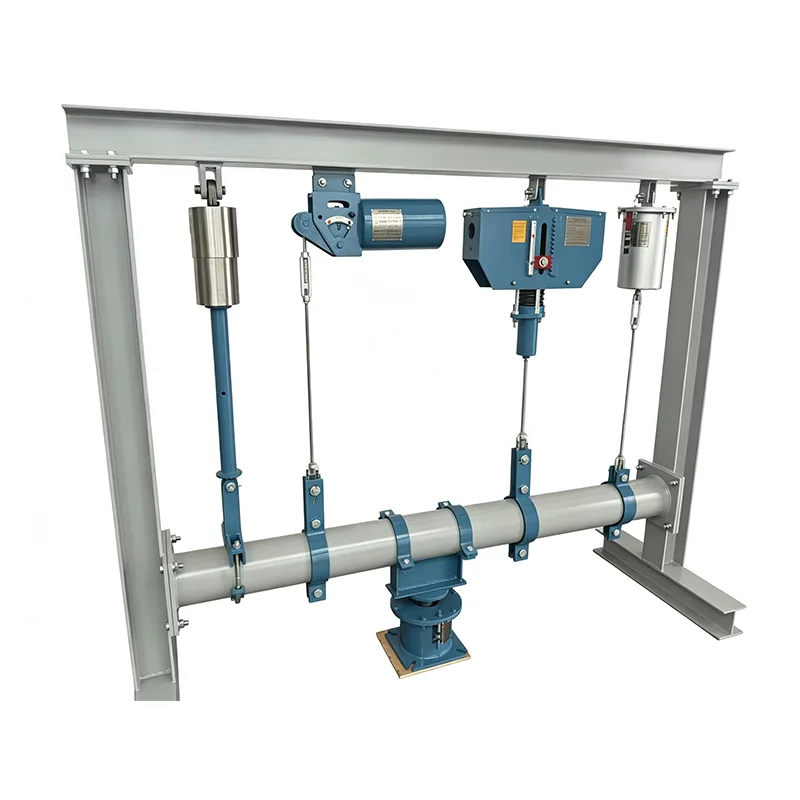

Horizontali nuolatinė spyruoklinė parama

Daugelyje pramoninių objektų dėl ribotos erdvės virš vamzdynų neįmanoma sumontuoti vertikalių pastovių spyruoklinių atramų. Tuo tarpu kai kuriems vamzdynams reikalinga atrama iš šono arba apačios, o tradiciniai atraminiai metodai sunkiai patenkina nuolatinius jėgos reikalavimus esant dideliam poslinkiui. Horizontalioji nuolatinė spyruoklinė atrama yra specialus produktas, specialiai sukurtas šioms problemoms spręsti. Jis montuojamas horizontaliai žemiau arba šalia vamzdynų, užtikrinant stabilią atraminę jėgą per visą darbo eigą, o apkrovos kitimo koeficientas kontroliuojamas 5%.

Apkrovos ir poslinkio kreivė, gauta atliekant nuolatinės spyruoklės atramos / pakabos tipo bandymą. Horizontali ašis reiškia poslinkį, o vertikali ašis – apkrovą. Kreivė išlieka apytiksliai horizontali per visą darbo eigą, parodydama, kad atraminė jėga išlieka iš esmės pastovi, kai vamzdynas išsisuka dėl šiluminio plėtimosi ir susitraukimo.

Šis tipo bandymas patikrina nuolatinių spyruoklių blokų apkrovos pastovumą, visišką važiavimo stabilumą ir veikimo patikimumą. Prieš išsiunčiant visus gamybos įrenginius kalibruojama apkrova, o apkrovos nuokrypis reguliuojamas ±6 % ribose pagal ANSI/MSS-SP-58-2018 ir NB/T47038-2013.

Šie gaminiai tinka pramoninėms vamzdynų sistemoms su dideliu šiluminiu poslinkiu, įskaitant magistralinius garo vamzdynus ir kitus aukštos temperatūros ir aukšto slėgio vamzdynus.

Darbo principas ir konstrukcijos ypatybės

Horizontali pastovi spyruoklinė atrama veikia remiantis momento balanso principu. Kai vamzdynas patiria vertikalų poslinkį, spyruoklės tamprumo jėga per tikslią jungtį ir kumštelio mechanizmą paverčiama pastovia išėjimo jėga. Skirtingai nuo vertikalių atramų, jos spyruoklinis mazgas išdėstytas horizontaliai, todėl svorio centras yra žemesnis ir veikia stabiliau, todėl ypač tinka didelės apkrovos ir didelio poslinkio vamzdynų sistemoms.

Standartinė horizontalioji pastovi spyruoklinė atrama turi integruotą suvirintą rėmo konstrukciją, kurią sudaro pagrindiniai komponentai, įskaitant:

▶  Horizontaliai išdėstytas cilindrinis spyruoklinis mazgas

▶  Aukšto tikslumo momentų balanso jungties sistema

▶  Šone montuojamas apkrovos reguliavimo mechanizmas

▶ Dviejų taktų ribojimo įtaisas

▶  Vizualinis poslinkio indikatorius

▶  Tvirtinimo pagrindas apačioje

Gaminio techninės specifikacijos

Pastovios spyruoklinės pakabos specifikacijų lentelė	Pavyzdys
Modelis / Serija	PH, LH, CA, CS, TH
Apkrova (veikianti)	0,1 kN - 500 kN
Total Travel	50 mm, 100 mm, 200 mm, 400 mm
Tikros kelionės	Iki 600 mm
Apkrovos nuokrypis (tolerancija)	± 5 % (standartinis) / ± 3 % (didelis prec.)
Montavimo padėtis	Horizontalus / Vertikalus
Būsto apdaila	Karštai cinkuotas / epoksidinis
Darbinė temp.	-20°C iki +80°C (aplinkos)
Spyruoklinės ritės medžiaga	60Si2Mn / 50CrVA
Apkrovos reguliavimo diapazonas	±10 % (reguliavimas lauke)

Palyginimas su vertikaliomis pastoviomis spyruoklinėmis atramomis

Palyginimo elementas	Horizontali nuolatinė spyruoklinė parama	Vertikali nuolatinė spyruoklinė atrama
Diegimo būdas	Montuojamas horizontaliai žemiau arba šalia vamzdynų	Montuojamas vertikaliai virš vamzdynų
Kosmoso okupacija	Žema vertikali erdvė, didelė horizontali erdvė	Žema horizontali erdvė, didelė vertikali erdvė
Gravitacijos centro padėtis	Žemas, puikus veikimo stabilumas	Aukšti, griežti reikalavimai pamatų įrengimui
Didžiausia apkrova	Iki 1000kN	Paprastai neviršija 500 kN
Priežiūros patogumas	Šoninis valdymas, nereikia lipti	Aukščiausia eksploatacija, reikalingas laipiojimo darbas
Taikomi scenarijai	Didelės apkrovos vamzdynai su ribota viršutine erdve	Mažos apkrovos vamzdynai su ribota horizontalia erdve

Visos serijos specifikacijos parametrai

Mes teikiame 6 standartines horizontalių pastovių spyruoklinių atramų serijas, atitinkančias daugumą pramoninio taikymo reikalavimų:

Modelių serija	Vardinis apkrovos diapazonas (kN)	Standartinis įlinkis (mm)	Darbinės temperatūros diapazonas (℃)	Dizaino saugos faktorius
HCH-50	1-30	50	-40~+450	1.6
HCH-100	5-80	100	-40~+450	1.6
HCH-150	10-150	150	-40~+450	1.6
HCH-200	20-300	200	-40~+550	1.6
HCH-300	50-600	300	-40~+550	1.6
HCH-400	100-1000	400	-196~+550	1.8

Visi gaminiai atitinka GB/T 17116.2-2018, ANSI/ASME B31.1 ir DIN 2545 standartus.

Pagrindiniai našumo pranašumai

▶  Ypatingai didelė apkrova: užtikrina didžiausią 1000 kN atraminę jėgą, kad atitiktų didelių vamzdynų ir įrangos reikalavimus

▶  Didelis veikimo stabilumas: horizontalus išdėstymas su žemu svorio centru užtikrina puikų seisminį veikimą, galintį atlaikyti 8 balų žemės drebėjimus

▶  Saugi ir patogi priežiūra: šoninis reguliavimas ir patikrinimas pašalina būtinybę lipti, todėl sumažėja saugos rizika

▶  Tvirtas montavimo pritaikymas: galima montuoti ant betoninių sijų, plieninių konstrukcijų ar įrangos pamatų

▶  Platus apkrovos reguliavimo diapazonas: leidžia reguliuoti vietoje ±15 % vardinės apkrovos

▶  Visiškai sandari konstrukcija: efektyviai apsaugo nuo dulkių, lietaus vandens ir korozinių medžiagų patekimo į vidinius mechanizmus

Tipinės taikymo sritys

Horizontalios pastovios spyruoklinės atramos plačiai naudojamos šiais pramoniniais scenarijais:

▶  Pagrindiniai garo ir pakartotinio pašildymo garo vamzdynai didelėse šiluminėse elektrinėse

▶  Hidrokrekingo ir skystojo katalizinio krekingo įrenginių vamzdynai naftos perdirbimo gamyklose

▶  Sandėliavimo bako įleidimo ir išleidimo vamzdynai dideliuose SGD terminaluose

▶  Aukštakrosnių karšto oro vamzdynai ir konverteriniai dujotiekiai plieno gamyklose

▶  Įprastos salų garo vamzdynų sistemos atominėse elektrinėse

▶  Didelio skersmens aukštos temperatūros karšto vandens vamzdynai miesto centriniam šildymui

Gamyba ir kokybės užtikrinimas

Turėdamas 14 metų patirtį gaminant nuolatines spyruoklines atramas, Yangzhou Tianshun Pipeline sėkmingai pritaikė savo horizontalias pastovias spyruoklines atramas daugiau nei 350 pramoninių projektų visame pasaulyje. Visiems gaminiams taikomos griežtos kokybės kontrolės procedūros:

Prieš išsiunčiant kiekvienam produktui atliekami išsamūs vidaus bandymai

Prieš išsiuntimą kiekvienas gaminys praeina visą vidaus testavimo procesą. Šis procesas apima matmenų ir vizualinį patikrinimą, PMI (teigiamas medžiagos identifikavimas), kietumo bandymą, MT/PT neardomąjį bandymą, jei taikoma, spyruoklės apkrovos bandymą su apkrovos ir poslinkio kreivėmis ir dangos storio matavimą. Pateikiamos gamyklinių bandymų ataskaitos (FTR) ir medžiagų bandymų ataskaitos (MTR).

Trečiosios šalies akreditavimo paaiškinimas

Vidinis testavimas nėra tas pats, kas ILAC akredituotas trečiosios šalies testavimas. Jei reikalingas trečiosios šalies atliktas tyrimas arba laboratorinis tyrimas, tai gali būti teikiama kaip atskira pasirenkama paslauga.

Neprivalomos trečiųjų šalių tikrinimo paslaugos (cituojamos atskirai)

1. Medžiagų bandymas

Ši paslauga apima cheminės sudėties analizę, tempimo bandymus, Charpy žemos temperatūros smūgio bandymus ir kietumo bandymus.

2. Suvirinti NDT

Galimi metodai apima magnetinių dalelių testavimą (MT), skysčių prasiskverbimo testą (PT), ultragarsinį testavimą (UT) ir radiografinį tyrimą (RT).

3. Spyruoklinės apkrovos veikimo bandymas

Įtrauktos apkrovos poslinkio kreivės.

4. Karšto cinkavimo / epoksidinės dangos apsaugos nuo korozijos patikrinimas

5. Testavimas, gamyklos priežiūra ir patikrinimas prieš išsiuntimą (PSI)

Mūsų išskirtiniai pranašumai

Palyginti su LISEGA tarptautine vamzdžių palaikymo sistema

Mūsų gaminių apkrovos tikslumas, testavimo standartai ir dokumentacijos sistemos yra palygintos su LISEGA tarptautine vamzdžių palaikymo sistema.

Daugiau nei standartinis vidaus tiekėjas

Skirtingai nuo standartinių vietinių gamintojų, kurie tiekia tik patį gaminį, mes pateikiame apkrovos ir poslinkio kreivę su kiekvienu spyruoklės bloku. Taip pat padedame organizuoti trečiųjų šalių SGS testavimą ir patikrinimus, taip pat palaikome PE/CPE inžinierių atliekamų dokumentų peržiūras užsienio projektams.

Išskirtinis aptarnavimo palaikymas

▶  Nemokama apklausa vietoje ir vamzdyno įtempių analizė

▶  Pritaikytas dizainas specialioms įrengimo erdvėms

▶  Profesionalūs inžinieriai vietoje pateikia nurodymus dėl montavimo ir paleidimo

▶ 12 mėnesių garantinis laikotarpis su nemokamu remontu arba pakeitimu garantiniu laikotarpiu

▶  Techninė pagalba ir atsarginių dalių tiekimas visą gyvenimą

Norėdami gauti daugiau informacijos apie horizontalųjį nuolatinį pavasario palaikymą arba techninį pasirinkimą jūsų projektui, susisiekite su mūsų pardavimo komanda.

Dažnai užduodami klausimai (DUK)

K: Ar ant plieninių konstrukcijų galima montuoti horizontalias pastovias spyruoklines atramas?

A: Taip. Siūlome kelias tvirtinimo pagrindo formas, pritaikytas prie betoninių pamatų, plieninių konstrukcijų sijų ir įrangos platformų. Didelės apkrovos modeliams pateiksime pamatų projektavimo rekomendacijas, kad montavimo tvirtumas atitiktų reikalavimus.

Kl .: Ar jūsų horizontalią nuolatinę spyruoklinę atramą galima naudoti žemos temperatūros aplinkoje?

A: Taip. Siūlome specialius žemos temperatūros modelius, kuriuose naudojamos 304 arba 316 l nerūdijančio plieno medžiagos ir kurie yra išlaikę žemos temperatūros smūgio bandymus. Jie gali normaliai veikti net -196 ℃ temperatūroje ir yra tinkami kriogeninėms vamzdynų sistemoms, tokioms kaip SGD ir etilenas.

Kl .: koks yra jūsų produktų pristatymo laikas?

A: Standartinių modelių pristatymo laikas yra 30–45 dienos, o pritaikytų modelių – 45–60 dienų, priklausomai nuo sudėtingumo. Esant skubiems užsakymams galime suorganizuoti pagreitintą gamybą su trumpiausiu 20 dienų pristatymo laiku.
