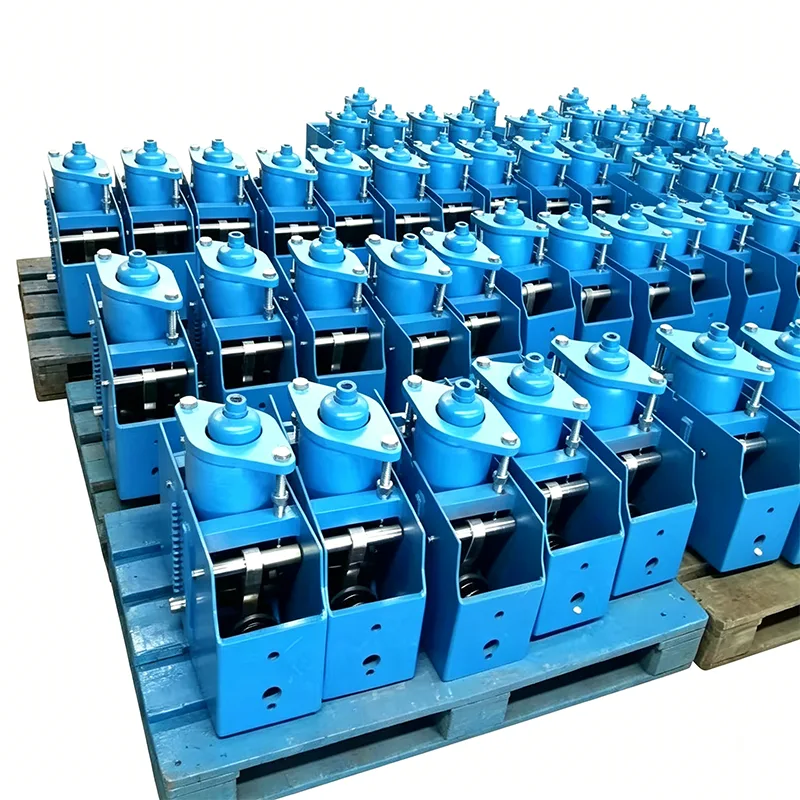

Nuolatinis pavasario palaikymas

Yangzhou Tianshun Pipeline Technology Co., Ltd., įkurta 2012 m., 14 metų daugiausia dėmesio skyrė vamzdynų pagalbinių produktų gamybai, o produktai aptarnaujami daugiau nei 40 šalių visame pasaulyje. Standing Constant Spring Support – gaminys, specialiai sukurtas darbo sąlygoms, kai virš dujotiekio nėra kėlimo erdvės ir reikalinga atrama apačioje. Jis dedamas ant plieninių sijų, betoninių pamatų ar atraminių platformų per pagrindą, užtikrinant nuolatinę vamzdynų atraminę jėgą į viršų ir puikiai išsprendžiant dujotiekio poslinkio kompensavimo problemą esant ribotai erdvei.

Apkrovos ir poslinkio kreivė, gauta atliekant nuolatinės spyruoklės atramos / pakabos tipo bandymą. Horizontali ašis reiškia poslinkį, o vertikali ašis – apkrovą. Kreivė išlieka apytiksliai horizontali per visą darbo eigą, parodydama, kad atraminė jėga išlieka iš esmės pastovi, kai vamzdynas išsisuka dėl šiluminio plėtimosi ir susitraukimo.

Šis tipo bandymas patikrina nuolatinių spyruoklių blokų apkrovos pastovumą, visišką važiavimo stabilumą ir veikimo patikimumą. Prieš išsiunčiant visus gamybos įrenginius kalibruojama apkrova, o apkrovos nuokrypis reguliuojamas ±6 % ribose pagal ANSI/MSS-SP-58-2018 ir NB/T47038-2013.

Šie gaminiai tinka pramoninėms vamzdynų sistemoms su dideliu šiluminiu poslinkiu, įskaitant magistralinius garo vamzdynus ir kitus aukštos temperatūros ir aukšto slėgio vamzdynus.

Kodėl verta rinktis stovimą tipą? Erdvės ribotų scenarijų sprendimas

Praktinėje inžinerijoje daugelis vamzdynų negali pritaikyti viršutinės pakabos sprendimų ir turi naudoti apatinę atramą:

▶  Apatinio sluoksnio vamzdynai vamzdžių galerijose: nėra plieninių konstrukcijų sijų, kurias būtų galima pakabinti virš žemiausio sluoksnio vamzdynų

▶  Vamzdynai ant įrangos: vamzdynai išdėstyti tiesiai virš įrangos, nėra kėlimo taškų aukščiau

▶  Vamzdynai betoninėse tranšėjose: vamzdynai vamzdžių tranšėjose su siaura viršutine erdve

▶  Didelio skersmens vamzdynai: vamzdynai virš DN800, pernelyg ilgi pakabos strypai yra linkę į nestabilumą

▶  Vibracijai jautrūs vamzdynai: siurblio įleidimo ir išleidimo vamzdynai, dugno atrama yra stabilesnė nei pakaba

▶  Moderniavimo projektai: esamos plieninės konstrukcijos negali pridėti naujų kėlimo taškų, galima tik atrama nuo pamatų

Šiuose scenarijuose nuolatinė nuolatinė spyruoklinė atrama yra vienintelis įmanomas nuolatinės jėgos palaikymo sprendimas.

Gaminio techninės specifikacijos

Išsamus palyginimas: stovinčio tipo ir pakabos tipo

Produkto struktūra ir pagrindinės savybės

Nuolatinė spyruoklinė atrama turi vertikalią dėžės struktūrą, kurią daugiausia sudaro šios dalys:

Pagrindo plokštė: plati apatinė plokštė, kuri išsklaido apkrovą ir užtikrina stabilumą

Spyruoklinė dėžė: įmontuotas pastovios jėgos spyruoklinis mechanizmas, vertikaliai išdėstytas

Atraminė viršutinė plokštė: sujungta su vamzdyno vamzdžio atrama, aukštį galima tiksliai reguliuoti

Poslinkio indikatorius: vizualizuotas šone, kad būtų lengviau stebėti

Fiksavimo įtaisas: Užrakina spyruoklę transportavimo ir montavimo metu

Pagrindinės savybės

Itin žemo aukščio dizainas

Vertikalus spyruoklių išdėstymas, bendras aukštis 40% mažesnis nei tos pačios specifikacijos pakabos tipo

Tinka erdvėms su ribotu grindų aukščiu, pavyzdžiui, vamzdžių tranšėjoms ir įrangos patalpoms

Trumpesnės specifikacijos, pritaikytos ypatingoms darbo sąlygoms

Puikus stabilumas

Pagrindo plotas 3 kartus didesnis nei pakabos tipo, žemas svorio centras

Nelengva apversti esant dujotiekio horizontaliajai traukai

Jokių pakabos strypo siūbavimo problemų vibracijos darbo sąlygomis

Patogus montavimas ir priežiūra

Įrengimas ant žemės, nereikia operacijos dideliame aukštyje

Tiesiogiai dėkite ant pamato, sutvirtinkite išlyginus

Reguliavimo varžtas viršuje, valdomas stovint ant žemės

Nereikia ardyti vamzdynų techninei priežiūrai ir keitimui, tiesiogiai ištraukite spyruoklinį mazgą

Stiprus poslinkio prisitaikymas

Ypač tinka darbo sąlygoms, kai vamzdynų šiluminis poslinkis į viršų

Taip pat pritaikomas poslinkiui žemyn, tiesiog montuokite atvirkščiai

Šoninis poslinkis neturi įtakos pastoviam jėgos veikimui

Tipinio taikymo scenarijaus analizė

Montavimo ir paleidimo vietoje vadovas (remiantis 14 metų inžinerine patirtimi)

Patikra prieš montavimą

1. Patikrinkite, ar gaminio modelis atitinka projektinius brėžinius

2. Patikrinkite, ar nepažeistas fiksatorius ir ar transportavimo metu nėra laisvumo

3. Patikrinkite pagrindo lygumą, reikia pataisyti, jei deformacija viršija 2 mm

Diegimo žingsniai

1.Pagrindo išlyginimas: Atraminio pamato paviršiaus lygumo paklaida ≤2mm/m

2. Padėties nustatymas ir tvirtinimas: pastatykite nuolatinę spyruoklinę atramą, suvirinkite arba pritvirtinkite varžtais pagrindą prie pamato

3. Vamzdyno sujungimas: sujunkite vamzdyno vamzdžio atramą su laikiklio viršutine plokšte, rezervuokite šalto būsenos poslinkį

4. Apkrovos nustatymas: sureguliuokite viršutinį varžtą pagal konstrukcijos reikalavimus, sulygiuokite indikatoriaus plokštę su šaltos būsenos padėtimi

5. Atrakinti: sumontavę nuimkite transportavimo fiksavimo varžtus

6.Patikrinimas ir patvirtinimas: Patvirtinkite, kad indikatorius gali laisvai judėti ir neužstrigti

Dažnas problemų sprendimas

Kokybės kontrolė ir patikra

Žaliavų kontrolė

Visos plieno medžiagos iš įprastų plieno gamyklų su medžiagų sertifikatais

100 % spyruoklinio plieno kietumo bandymas, nekvalifikuotos medžiagos atmestos

Suvirinimo medžiagos džiovinamos pagal specifikacijas, atitinkančios netauriųjų metalų stiprumą

Gamybos proceso kontrolė

CNC pjovimas ir išlyginimas, matmenų tikslumas ±1 mm

Suvirinimas naudoja CO2 dujų ekranuotą suvirinimą, suvirintojai turi sertifikatus

Spyruoklinio terminio apdorojimo metu naudojama vakuuminė krosnis, kietumo vienodumas ± HRC2

Trys viso takto bandomieji paleidimai po pilno mašinos surinkimo

Gamyklinė apžiūra

Kiekvienas nuolatinis spyruoklinis palaikymas prieš pristatymą užpildo:

Išvaizdos ir matmenų patikrinimas

Viso eigos apkrovos bandymas, užrašykite 10 matavimo taškų

Pastovumo skaičiavimas, užtikrinkite ≤±5%

Užrakinimo įrenginio veikimo patikrinimas

Poslinkio indikatoriaus kalibravimas

Antikorozinės dangos storio nustatymas

Aptarnavimas ir palaikymas

▶  Pasirinkimo palaikymas: pateikite diegimo vietos patikrinimą, kad patvirtintumėte stovinčio tipo sprendimo pagrįstumą

▶  Pritaikyta paslauga: pritaikytas specialus aukštis ir specialus pagrindo dydis pagal vietos erdvę

▶  Diegimo gairės: pateikite išsamų diegimo vadovą, stambių projektų nurodymus vietoje

▶  Pristatymo ciklas: 7–10 dienų įprastiems modeliams, 15–20 dienų pritaikytiems gaminiams

▶  Kokybės garantija: 2 metų gaminio garantija, visą gyvenimą trunkanti techninė pagalba

▶  Atsarginių dalių tiekimas: įprastų modelių spyruoklių mazgai sandėlyje, pristatomi per 48 valandas

Stovi nuolatinė spyruoklinė atrama yra patikimas sprendimas nuolatinės jėgos vamzdynų atramai esant ribotoms darbo sąlygoms. Per pastaruosius 14 metų išsprendėme problemą, kad pakabos sprendimai negali būti įgyvendinti šimtams projektų visame pasaulyje, o mūsų gaminiai veikė stabiliai ir vienbalsiai pripažinti klientų.
