Kaip kintama spyruoklinė vamzdyno atrama gali pagerinti pramoninių vamzdynų saugą ir stabilumą

Straipsnio santrauka:Patikima atraminė sistema yra būtina pramoniniams vamzdynams, kuriuos veikia šiluminis plėtimasis, susitraukimas, vibracija ir kintančios eksploatacinės apkrovos. AKintama spyruoklinė vamzdyno atramaužtikrina kontroliuojamą vertikalų judėjimą, nuolat palaikant dujotiekį. Su profesionalia gamybos patirtimi,Tianšunastiekia standartizuotus ir pritaikytus kintamos spyruoklių atramos sprendimus elektrinėms, naftos chemijos įrenginiams, naftos ir dujų sistemoms, chemijos gamykloms, vandens valymo projektams ir kitoms reikliausioms pramonės reikmėms.

Turinys

1. Kas yra kintamoji vamzdyno spyruoklinė atrama?
2. Kodėl pramoniniuose vamzdynuose reikalinga kintama spyruoklinė atrama?
3. Kaip veikia kintama spyruoklinė atrama?
4. Kokios yra pagrindinės techninės specifikacijos?
5. Kokie yra pagrindiniai komponentai?
6. Kokie yra pagrindiniai privalumai?
7. Kur naudojama kintama spyruoklinė atrama?
8. Kaip pasirinkti tinkamą kintamą pavasario atramą?
9. Kaip gamybos kokybė veikia našumą?
10. Kaip tai palyginti su kitomis vamzdžių atramomis?
11. Dažnai užduodami klausimai

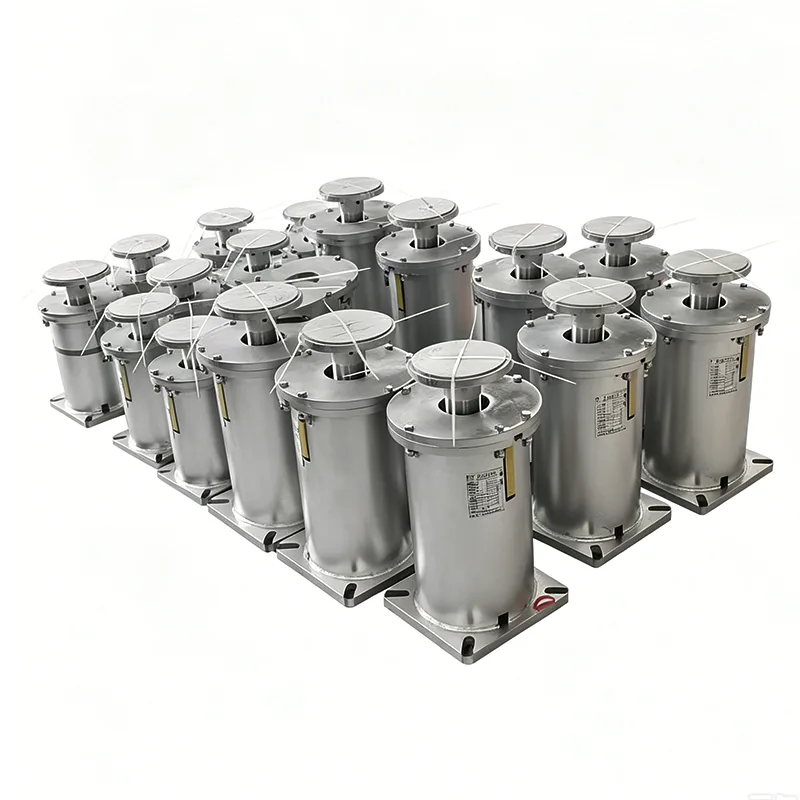

Kas yra kintamoji vamzdyno spyruoklinė atrama?

A Kintama spyruoklinė vamzdyno atramayra elastinga mechaninė atrama, skirta nešti vamzdyno apkrovas, leidžiant kontroliuoti vertikalią judėjimą. Skirtingai nuo standžios atramos, kuri riboja judėjimą, kintamoji spyruoklinė atrama naudoja spyruoklės įlinkio charakteristikas, kad prisitaikytų prie vamzdyno padėties pokyčių.

Pramoniniai vamzdynai gali smarkiai pasislinkti, kai keičiasi darbinė temperatūra. Garo linijos, tiekimo vandens sistemos, proceso vamzdynai, kondensato linijos ir kitos aukštos temperatūros sistemos gali išsiplėsti veikimo metu ir susitraukti po išjungimo. Jei šis judėjimas nėra tinkamai valdomas, per didelės jėgos gali būti perkeltos į vamzdžius, vožtuvus, flanšus, įrangos purkštukus ir konstrukcines jungtis.

Tinkamai parinkta spyruoklinė atrama padeda paskirstyti šias jėgas išlaikant nuspėjamą atraminę apkrovą. „Tianshun“ gaminių asortimentą sudaro standartinės ir pritaikytos konfigūracijos, skirtos įvairioms apkrovoms, kelionės reikalavimams, montavimo sąlygoms ir pramoninei aplinkai.

Kodėl pramoniniuose vamzdynuose reikalinga kintama spyruoklinė atrama?

Vamzdžio atrama nėra vien tik vamzdžio laikymas vietoje. Tinkamai sukonstruota atramos sistema turi atitikti svorį, šiluminį judėjimą, vibraciją ir veikimo sąlygas, nesukeldama pernelyg didelio antrinio įtempio.

Kintamos spyruoklinės atramos yra ypač naudingos, kai vamzdynui reikalingas vertikalaus poslinkio kompensavimas, bet nereikia itin mažo apkrovos pokyčio, susijusio su nuolatine spyruoklės atrama.

• Šiluminio plėtimosi kompensacija:Leidžia kontroliuoti vertikalų judėjimą kintant vamzdyno temperatūrai.
• Apkrovos paskirstymas:Teikia nuolatinį vamzdynų ir susijusių komponentų palaikymą.
• Streso mažinimas:Padeda sumažinti pernelyg dideles jėgas, perduodamas prijungtai įrangai.
• Vibracijos valdymas:Suteikia elastingą atraminį mechanizmą vamzdynų sistemoms valdyti.
• Įrangos apsauga:Padeda sumažinti per didelės apkrovos riziką jautriuose prijungimo taškuose.
• Montavimo lankstumas:Pagal projekto reikalavimus galima pasirinkti skirtingas konfigūracijas.

Inžineriniams projektams atrama visada turi būti parenkama atsižvelgiant į faktinį dujotiekio svorį, judėjimą, darbo temperatūrą, montavimo vietą ir konstrukcines sąlygas, o ne tiesiog pasirenkant atramą pagal vamzdžio skersmenį.

Kaip veikia kintama spyruoklinė atrama?

Kintamos spyruoklės atramos veikimo principas pagrįstas ryšiu tarp spyruoklės įlinkio ir taikomos apkrovos. Praktiškai spyruoklė sukuria atraminę jėgą, kuri keičiasi dujotiekiui judant vertikaliai.

Kai vamzdynas juda žemyn, spyruoklė dar labiau suspaudžiama, o atraminė jėga didėja. Kai vamzdynas juda aukštyn, spyruoklės suspaudimas sumažėja ir atitinkamai sumažėja atraminė jėga. Šis kontroliuojamas pakeitimas leidžia atramai sekti vamzdyno judėjimą ir toliau nešti krovinį.

Todėl projektuojant inžineriją svarbu atsižvelgti į skirtumą tarp šaltos ir karštos apkrovos. Atrama turi būti teisingai sukalibruota, kad jos veikimo sąlygos neviršytų leistino apkrovos pokyčio ir eigos diapazono.

Tais atvejais, kai vertikalus poslinkis yra nedidelis ir tam tikras apkrovos kitimo laipsnis yra priimtinas, kintama spyruoklinė atrama gali užtikrinti veiksmingą našumo, konstrukcijos paprastumo, įrengimo patogumo ir sąnaudų pusiausvyrą.

Kokios yra pagrindinės techninės specifikacijos?

Skirtingiems vamzdynų projektams reikia skirtingos spyruoklių galios ir judėjimo diapazonų. Remiantis „Tianshun“ pateikta gaminio informacija, kintamos spyruoklių atramos konfigūracijos gali apimti įvairias pramoninio veikimo sąlygas.

Šios vertės turėtų būti traktuojamos kaip gaminio pasirinkimo nuorodos, o ne kaip universalios dizaino ribos. Galutinės specifikacijos turi būti patvirtintos pagal faktines inžinerines sąlygas ir gamintojo techninę dokumentaciją.

Kokie yra pagrindiniai komponentai?

Kintamoji spyruoklinė atrama susideda iš kelių suderintų komponentų. Kiekviena dalis prisideda prie apkrovos galios, įrengimo stabilumo, veikimo matomumo ar aplinkos apsaugos.

• Sraigtinė spyruoklė:Pirminis elastingas komponentas, pagamintas iš spyruoklinio plieno ir apdorotas taip, kad būtų užtikrintas stabilus mechaninis veikimas.
• Viršutinės ir apatinės jungiamosios plokštės:Prijunkite atramą prie dujotiekio konstrukcijos ir atraminės konstrukcijos.
• Apkrovos indikatorius:Padeda nustatyti spyruoklės apkrovą ir poslinkio sąlygas montuojant ir eksploatuojant.
• Užrakinimo mechanizmas:Tvirtina spyruoklinį mazgą transportavimo, montavimo ir paleidimo metu.
• Apsauginis korpusas:Padeda apsaugoti šaltinį nuo dulkių, drėgmės, lietaus vandens ir korozinio aplinkos poveikio.

Šių komponentų derinys padaro sistemą tinkama ilgalaikiam pramoniniam aptarnavimui, kai svarbus stabilus palaikymo veikimas.

Kokie yra pagrindiniai privalumai?

Tinkamai parinkus spyruoklinę atramą galima žymiai padidinti vamzdynų sistemos patikimumą. Palyginti su įprastomis standžiomis atramomis, kintamos spyruoklių konstrukcijos suteikia papildomos judėjimo galimybės, o montavimas ir priežiūra yra gana paprasta.

Kontroliuojamas apkrovos pokytis

Tinkamai suprojektuota kintama spyruoklinė atrama riboja atramos jėgos pokyčius, kai dujotiekis juda. Standartinėje „Tianshun“ gaminio informacijoje nurodytas apkrovos kintamumas iki 25%.

Keli pakrovimo ir kelionės variantai

Skirtingi spyruoklių dydžiai ir eigos diapazonai leidžia lengviau pritaikyti atramą prie konkrečių dujotiekio judėjimo ir apkrovos reikalavimų.

Išankstinis įkrovos kalibravimas

Spyruoklinės atramos gali būti iš anksto sureguliuotos pagal nurodytus projekto reikalavimus, taip supaprastinant montavimą ir paleidimą darbo vietoje.

Pritaikoma konstrukcija

Skirtingoms montavimo aplinkoms, erdvės apribojimams ir eksploatavimo sąlygoms galima pasirinkti skirtingas konfigūracijas ir medžiagas.

Priežiūros patogumas

Modulinė konstrukcija gali supaprastinti komponentų keitimą ir techninę priežiūrą, kai techninė priežiūra reikalinga per visą įrangos gyvavimo ciklą.

Kur naudojama kintama spyruoklinė atrama?

Technologija tinka pramoninėms vamzdynų sistemoms, kuriose dėl temperatūros pokyčių, eksploatavimo sąlygų ar įrangos vibracijos vyksta vertikalūs judėjimai.

• Šiluminių elektrinių garo vamzdynai
• Tiekimo vandens ir kondensato vamzdynai
• Naftos chemijos procesų vamzdynai
• Šilumokaitis, jungiantis vamzdynus
• Alyvos ir dujų kompresorių stotys
• Gamtinių dujų vamzdynų vožtuvų kameros
• Centralizuoto šilumos tiekimo tinklai
• Vandens ir nuotekų valymo įrenginiai
• Laivų ir jūrinių platformų vamzdynai
• Chemijos ir farmacijos perdirbimo sistemos

Pavyzdžiui, elektros gamybos ir naftos chemijos įmonėse vamzdynuose gali būti kartojami šildymo ir vėsinimo ciklai. Teisingai parinkta kintama spyruoklinė atrama gali prisitaikyti prie susidariusio vertikaliojo poslinkio, tuo pačiu padedant išlaikyti numatytą įtempių pasiskirstymą visoje vamzdynų sistemoje.

Kaip pasirinkti tinkamą kintamą pavasario atramą?

Teisingas pasirinkimas yra vienas iš svarbiausių spyruoklių atramų inžinerijos žingsnių. Atrama turi būti parinkta atsižvelgiant į faktines eksploatavimo sąlygas, o ne tik į vardinį vamzdžio dydį.

1. Nustatykite darbo apkrovą:Apskaičiuokite dujotiekio svorį, izoliaciją, vožtuvus, jungiamąsias detales, skysčio svorį ir kitus palaikomus komponentus.
2. Nustatykite vertikalų judėjimą:Nustatykite numatomą šalčio ir darbo sąlygų poslinkį aukštyn arba žemyn.
3. Patikrinkite apkrovos pokyčius:Nustatykite, ar leistinas apkrovos pokytis tinka prijungtai įrangai ir vamzdyno įtempių konstrukcijai.
4. Įvertinkite įrengimo vietą:Pasirinkite tinkamą konfigūraciją pagal turimą konstrukcinį ir techninės priežiūros atstumą.
5. Apsvarstykite aplinkos sąlygas:Pasirinkite tinkamą korpusą ir paviršiaus apdorojimą drėgmei, korozijai, temperatūrai ir lauko poveikiui.
6. Patvirtinkite montavimo kryptį:Patikrinkite, ar atrama turi prisitaikyti prie judėjimo aukštyn ar žemyn.
7. Peržiūrėkite inžinerinius standartus:Įsitikinkite, kad pasirinkta atrama yra suderinama su taikomomis projekto specifikacijomis ir vamzdynų projektavimo reikalavimais.

Sudėtingiems projektams inžinieriai tiekėjui gali pateikti dujotiekio apkrovą, darbinę temperatūrą, numatomą poslinkį, įrengimo erdvę ir kitus pagrindinius parametrus. Tada gamintojas gali rekomenduoti tinkamą modelį ir konfigūraciją.

Kaip gamybos kokybė veikia našumą?

Spyruoklės atramos veikimas labai priklauso nuo spyruoklės konsistencijos, matmenų tikslumo, apkrovos kalibravimo, medžiagos kokybės ir galutinio surinkimo. Todėl gamybos kokybė yra tiesiogiai susijusi su ilgalaikiu vamzdyno patikimumu.

Tianšunas praneša apie viso proceso kokybės kontrolės metodą, apimantį žaliavų patikrinimą, CNC spyruoklių gamybą, spyruoklių veikimo bandymą, gatavo surinkimo patikrinimą ir galutinį patikrinimą prieš pristatymą. Jos gamybos įrenginius sudaro CNC spyruoklinio vyniojimo mašinos, spyruoklių bandymo įranga, spektrometrai ir neardomieji bandymo prietaisai.

Remiantis gaminio informacija, kiekviena spyruoklė atlieka kelis suspaudimo ir apkrovos bandymus, kad būtų patikrintas stabilus veikimas prieš surinkimą. Įmonės kokybės vadybos sistema yra sertifikuota ISO 9001:2015, o jos produktai atitinka tarptautinius standartus, įskaitant CE ir API reikalavimus.

Šios kokybės kontrolės priemonės yra ypač svarbios pramoniniams projektams, kuriuose spyruoklinės atramos gali likti eksploatuojamos daugelį metų, kai kartojasi šiluminiai ciklai.

Kaip tai palyginti su kitomis vamzdžių atramomis?

Šis palyginimas parodo, kodėl nėra universalios „geriausios“ vamzdžių atramos. Kintamoji spyruoklinė atrama yra ypač patraukli, kai dujotiekis patiria vidutinį vertikalų poslinkį ir yra priimtinas kontroliuojamas atraminės apkrovos pokytis.

Dažnai užduodami klausimai

1. Kokia yra pagrindinė vamzdyno kintamos spyruoklinės atramos funkcija?

Jo pagrindinė funkcija yra išlaikyti dujotiekio svorį, tuo pačiu užtikrinant kontroliuojamą vertikalų judėjimą, kurį sukelia šiluminis plėtimasis, susitraukimas ar besikeičiančios eksploatavimo sąlygos.

2. Kuo skiriasi kintama spyruoklinė atrama ir pastovi spyruoklinė atrama?

Kintamoji spyruoklės atrama keičia savo atraminę jėgą, kai spyruoklė pasislenka. Nuolatinė spyruoklinė atrama skirta išlaikyti daug nuoseklesnę atraminę jėgą visame nurodytame važiavimo diapazone. Kintamos spyruoklinės atramos paprastai yra tinkamos, kai priimtinas nedidelis apkrovos pokytis.

3. Kokia informacija reikalinga pavasario atramos parinkimui?

Svarbūs parametrai yra darbinė apkrova, šalta apkrova, karšta apkrova, vertikalus poslinkis, judėjimo kryptis, darbo temperatūra, montavimo vieta, vamzdžių konfigūracija ir aplinkos sąlygos.

4. Kokie kelionių diapazonai galimi?

Įprasti gaminių variantai yra 30 mm, 60 mm, 90 mm, 120 mm ir 180 mm. Tinkama eiga turi būti parinkta pagal faktinį apskaičiuotą dujotiekio judėjimą.

5. Ar galima pritaikyti kintamąsias spyruoklines atramas?

Taip. Galima sukurti pritaikytus sprendimus, atitinkančius specialius apkrovos reikalavimus, poslinkio sąlygas, ribotas montavimo erdves, medžiagas, paviršiaus apdorojimą ir kitus su projektu susijusius reikalavimus.

6. Kaip nustatyti, ar man reikia kintamos ar nuolatinės spyruoklinės atramos?

Sprendimas turėtų būti pagrįstas dujotiekio judėjimu, leistinu atraminės apkrovos pokyčiu, prijungtos įrangos jautrumu, įtempių analize ir projekto specifikacijomis. Kritinių vamzdynų sistemų pasirinkimas turėtų būti patvirtintas atliekant inžinerinius skaičiavimus ir profesionalią techninę peržiūrą.

Išvada

Norint saugiai ir patikimai eksploatuoti pramoninius vamzdynus, būtina gerai suprojektuota atramos sistema. Derinant elastingą apkrovos atramą su kontroliuojamu vertikaliu judesiu, aKintama spyruoklinė vamzdyno atramagali padėti valdyti šiluminį poslinkį, paskirstyti vamzdynų apkrovas, sumažinti pernelyg didelį įtampą ir apsaugoti prijungtą įrangą. Projektams, kuriems reikalingi standartiniai arba pritaikyti sprendimai, „Tianshun“ siūlo kintamas spyruoklių atramas su įvairiomis apkrovos ir eigos konfigūracijomis, gamybos kokybės kontrolę, techninę atrankos pagalbą ir aptarnavimą po pardavimo. Jei planuojate naują dujotiekio projektą arba atnaujinate esamą paramos sistemą,susisiekite su mumisatsižvelgdami į jūsų apkrovą, poslinkį, temperatūrą ir montavimo reikalavimus, kad aptartumėte tinkamą kintamos spyruoklės atramos sprendimą jūsų programai.
