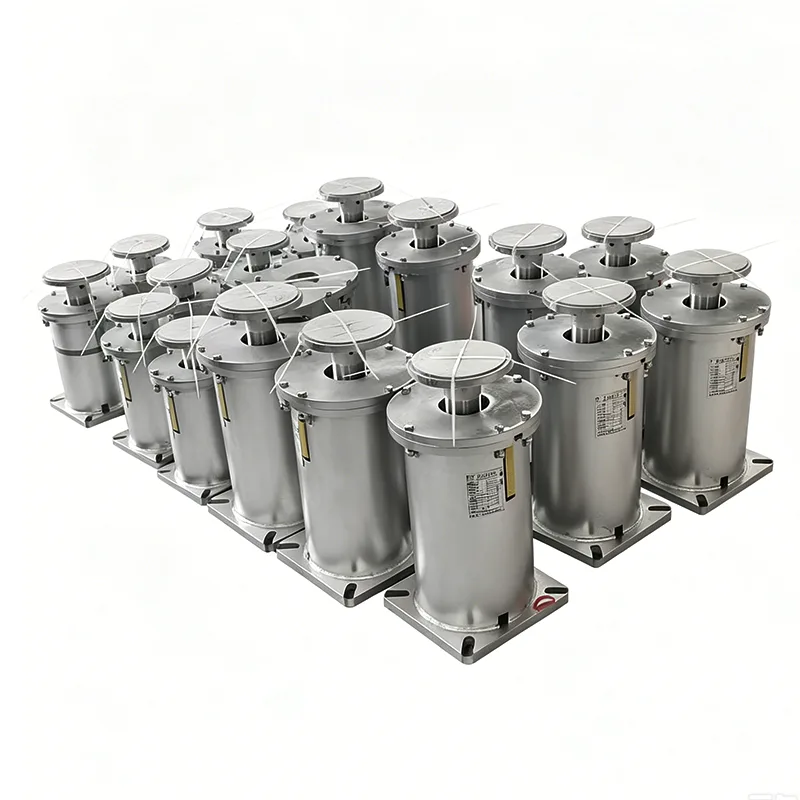

Ne kiekvienam vamzdžiui reikia nuolatinės atramos jėgos. Tiesą sakant, dauguma linijų, su kuriomis susiduriame – proceso vamzdynai, komunalinių tinklų antgaliai, aušinimo vandens linijos – puikiai veikia su kintamąja spyruokline atrama. AtTianšunas14 metų tiekiame kintamus spyruoklinius blokus iš savo Jangdžou gamyklos ir tai tikriausiai labiausiai paplitęs mūsų siunčiamas spyruoklinių atramų tipas. Jei ėjote per elektrinės vamzdžių stovą arba naftos perdirbimo gamyklą, tikėtina, kad spyruoklinės skardinės, kurias matėte kabantį ant plieno arba sėdėjote ant T formos stulpų, buvo kintamos spyruoklinės atramos.
Šiame paveikslėlyje parodyta kintamos spyruoklinės atramos / pakabos apkrovos poslinkio kreivė, įskaitant pagrindinius apkrovos ir poslinkio parametrus, siekiant patikrinti gaminio apkrovos tikslumą ir veikimo patikimumą.
Prieš išsiuntimą kiekvienas įrenginys yra kalibruojamas ir išbandomas. Nustatymo ir apkrovos nuokrypis kontroliuojamas ±5 % ribose, laikantis tarptautinio standarto ANSI/MSS-SP-58-2018 ir NB/T47039-2013.
Gaminiai atitinka elektros energijos, naftos chemijos ir kitų pramoninių vamzdynų sistemų techninius reikalavimus. Pagal MSS-SP-58-2018 didžiausias leistinas kintamų spyruoklių blokų apkrovos kintamumas neturi viršyti 25 % darbinės karštosios apkrovos per visą darbo eigą.
| Kintamos spyruoklinės pakabos specifikacijų lentelė | Pavyzdys |
| Kabyklos tipas / konfigūracija | Tipas A, B, C, D, E, F, G |
| Pavasario dydis / Nr. | Nr.0 - Nr.22 |
| Kelionių diapazonas | 30 mm, 60 mm, 90 mm, 120 mm 180 mm |
| Eksploatacinė apkrova | 0,2 kN - 400 kN |
| Įdiegta apkrova (šalta apkrova) | kN / kgf |
| Eksploatacinė apkrova (karšta apkrova) | kN / kgf |
| Judėjimo kryptis | Aukštyn / žemyn |
| Kintamumas (%) | ≤ 25 % (standartinis) |
| Paviršiaus apdorojimas | Karštas cinkavimas / dažytas |
| Būsto medžiaga | Anglies plienas (Q235 / Q355) |
Idėja nesudėtinga: vamzdžiui judant aukštyn arba žemyn dėl šiluminio plėtimosi viduje esanti spyruoklė susispaudžia arba atsipalaiduoja, o atraminė jėga šiek tiek pasikeičia. Tai yra „kintamoji“ dalis. Jėgos pokytis yra nuspėjamas ir neviršija diapazono, kurį jau leido jūsų vamzdžių įtempių inžinierius. Kai leistinas apkrovos pokytis yra, tarkime, 15 % arba 20 %, nereikia papildomai išleistinuolatinė spyruoklinė atrama. Jūs gaunate tą pačią funkciją – vertikalią važiavimo absorbciją, svorio nešimą – už mažesnę kainą ir paprastesnį, kompaktiškesnį dizainą. Štai kodėl projekto specifikacijose kintamos spyruoklinės atramos dažnai nurodomos kaip numatytosios, tik kritiniams sujungimo taškams iškviečiamas pastovus tipas.
Mūsų dizainas yra paprastas ir tvirtas. Štai tipinės mūsų naudojamos statybinės medžiagos:
| Komponentas | Medžiaga | Kodėl mes tai naudojame |
|---|---|---|
| Spyruoklė | 60Si2MnA arba 50CrVA spyruoklinis plienas | Ilgas nuovargio tarnavimo laikas, iš anksto nustatytas ir patikrintas pagal apkrovą |
| Būstas (skardinė) | Q235B anglinis plienas, dažytas RAL 5015 mėlyna spalva | Tvirtas, suvirinamas, atsparus oro sąlygoms |
| Spyruoklinis dangtelis / apkrovos flanšas | Q235B arba 20# kaltas plienas | Tolygiai perduoda vamzdžio apkrovą spyruoklei |
| Kelionės indikatorius ir skalė | Nerūdijantis plienas arba anoduotas aliuminis | Aiškus skaitymas, nerūdys |
| Apatinė jungtis (srieginė įvorė arba flanšas) | Anglies plienas A105 | Standartinis NPT arba flanšinis pagal užsakymą |
Visa spyruoklinė viela yra su malūno bandymo sertifikatais. Spyruokles nupjauname ir iš anksto nustatome prieš surinkimą – tai pašalina bet kokį pradinį rinkinį ir užtikrina, kad apkrovos ir deformacijos kreivė atitiktų projektinius duomenis.
ANSI/MSS SP-58 – reguliuoja vamzdžių atramų projektavimą ir gamybą
ASME B31.3 – proceso vamzdynai, plačiai minimi EPC
GB/T 17116 – Kinijos standartas vamzdžių pakaboms ir atramoms
EN 10204 3.1 medžiagų sertifikavimas kaip standartas eksporto užsakymams
Mūsų gamykloje taikoma ISO 9001:2015 kokybės valdymo sistema. Kiekvienas žingsnis, nuo gaunamo plieno iki galutinio apkrovos bandymo, yra dokumentuojamas.
1 klausimas: kiek apkrovos svyravimų turėčiau tikėtis?
Paprastai nuo 10 % iki 25 % karštos apkrovos, priklausomai nuo spyruoklės standumo ir vamzdžio eigos. Jūsų vamzdžio įtempių ataskaitoje bus nurodyta, koks yra leistinas pokytis. Jei ataskaitoje rodoma griežta riba – tarkime, mažiau nei 5 % – tuomet turėtumėte pereiti prie nuolatinės spyruoklinės atramos. Visiems kitiems tinka kintamasis.
2 klausimas: kokios informacijos jums reikia norint pasirinkti ar pacituoti kintamą spyruoklinę atramą?
Atsiųskite mums karštą, šaltą apkrovą ir vertikalaus judėjimo kiekį bei kryptį (aukštyn arba žemyn). Padeda pažymėtas vamzdžio atramos brėžinys arba įtempių izometrinis rodiklis. Prieš pradėdami gaminti, parinksime tinkamą spyruoklės dydį ir seriją bei atsiųsime duomenų lapą su visomis apskaičiuotomis vertėmis.
3 klausimas: ar jūsų kintamos spyruoklinės atramos gali būti keičiamos su kitais prekių ženklais?
Kalbant apie funkciją, taip. Galime suderinti apkrovos diapazonus ir vokų matmenis su dažniausiai įprastomis pramonės serijomis (A, B, C, D, E, F, G tipai pagal MSS SP-58). Jei jūsų projektas jau turi konkretaus tiekėjo dalių numerius, pateikite juos ir mes pateiksime kryžminę nuorodą. Tiesiog atminkite, kad gali būti nedidelių matmenų skirtumų – mes juos pažymėsime prieš užsakydami.
4 klausimas: koks yra įprastas pristatymo laikas?
Standartiniai apkrovos diapazono vienetai: 20–25 dienos. Jei jums reikia nestandartinio korpuso, specialių dažų ar nerūdijančio plieno apdailos, palaukite 30–40 dienų. Turime pakankamai daug įprastų spyruoklinių ritinių ir skardinių komponentų, o tai pagreitina darbą.
5 klausimas: ar galiu gauti prototipą arba paruošiamąjį pavyzdį?
Taip. Dideliems projektams galime sukurti vieną ar du pavyzdinius vienetus, kad būtų patvirtinti prieš pradedant visą gamybą. Pavyzdžio kaina dažnai gali būti įskaityta į pagrindinį užsakymą.
Kiekviena kintama spyruoklinė atrama, kuri išeina pro duris, yra išbandyta apkrova. Mes nustatome spyruoklę į nurodytą šaltą apkrovą, tada kelis kartus paleidžiame visą eigą, tikrindami apkrovą tiek šaltoje, tiek karštoje padėtyje. Kelionės svarstyklės yra sukalibruotos ir užrakintos. Bandymo sertifikatas, apibendrinantis faktines apkrovos vertes, yra įtrauktas į gabenimo dokumentus. Jūsų pageidavimu galimas SGS, Bureau Veritas arba TÜV atliktas trečiosios šalies patikrinimas.
Kai kurie klientai mano, kad kintama spyruoklinė atrama yra tik katalogo prekė. Mūsų patirtis rodo, kad galbūt pusė to, ką tiekiame, yra pritaikyta:
Nestandartiniai važiavimo ilgiai (kintamiems vienetams padarėme daugiau nei 200 mm)
Pailgintas arba sumažintas korpuso aukštis, kad tilptų ribotoje erdvėje
Nerūdijančio plieno korpusai ir techninė įranga, skirta atviroje jūroje arba cheminei aplinkai
Specialios dangos: jūrinės jūrinės dažų sistemos, aukštos temperatūros aliuminio dažai
Dviejų spyruoklių konstrukcija didelėms apkrovoms kompaktiškoje skardinėje
Įmontuoti kėlimo antgaliai, apkrovos elementai arba padėties keitikliai
Tiesiog pasakykite mums, kaip atrodo instaliacija, ir mes parengsime praktinį dizainą.
Štai keletas dalykų, kuriuos išmokome pristatyti kintamą spyruoklinę atramą projektams visame pasaulyje:
Jei jūsų vamzdis pasislenka į viršų, įsitikinkite, kad atrama gali atlaikyti kylančią šaltą apkrovą, spyruoklei neatsilaisvinus. Mes tai patikrinsime kaip savo pasirinkimo dalį.
Ant lauko vamzdžių stovų nurodykite karštąjį cinkavimą arba gerą dažymo sistemą. Standartiniai gamykliniai mėlyni dažai tinka patalpoms, tačiau po kelių musonų anglinis plienas parodys rūdis. Šiek tiek papildomos dangos sutaupysite daug skundų svetainėje.
Visada patikrinkite tarpą aplink spyruoklės korpusą. Kartais atramos vieta yra sandari tarp dviejų konstrukcinių elementų, o standartinis skardinės skersmuo netinka. Praneškite mums iš anksto ir mes pakoreguosime dizainą.
Mes nesame tarpininkai. Projektuojame, gaminame, testuojame ir siunčiame iš savo gamyklos Jangdžou mieste, Jiangsu. Tai reiškia, kad kalbėdami su mūsų inžinieriais kalbate su žmonėmis, kurie iš tikrųjų kuria produktą. Mūsų kintamos spyruoklinės atramos buvo sumontuotos kombinuoto ciklo elektrinėse, naftos perdirbimo vamzdžių stovuose, SGD pakartotinio dujinimo terminaluose, cheminių procesų blokuose ir plieno gamyklose. Daugiau nei 70 % mūsų verslo kartojasi – ne todėl, kad esame pigiausi, o todėl, kad mūsų palaikymas pasirodo laiku, sutampa su duomenų lapais ir nesukelia galvos skausmo paleidimo metu.
Jei jūsų projekto grafikas įtemptas, galime turėti gatavų spyruoklių atsargas ir greitai surinkti pagal jūsų apkrovos nustatymus. Dideliems masiniams užsakymams siūlome konkurencingas kainas tiesiogiai gamykloje ir dirbsime su jumis pagal pristatymo grafiką, atitinkantį jūsų statybos seką.
Atsiųskite mums savo vamzdžių atramos brėžinius, apkrovos duomenis arba tiesiog trumpą aprašymą, ko jums reikia. Paprastai per 24 valandas sugrįšime su jumis ir pateiksime tinkamą pasiūlymą, įskaitant gamyklos kainą ir pristatymo laiką. Ir jei norėtumėte apsilankyti gamykloje ir pamatyti, kaip mes juos gaminame, esate labai laukiami.
