Kai pramoniniai vamzdynai turi prisitaikyti prie šiluminio plėtimosi ir atsparūs staigioms smūgio apkrovoms,TianšunasnumatoHidrauliniai vamzdžių suvaržymaisukurta siekiant padėti išlaikyti sistemos stabilumą sudėtingomis eksploatavimo sąlygomis. Šie greičiui jautrūs įtaisai užtikrina laipsnišką vamzdžio judėjimą normaliai veikiant ir užtikrina dinamišką suvaržymą, kai dėl greito poslinkio kyla pavojus vamzdyno vientisumui.
Hidrauliniai slopintuvai yra esminiai dinaminiai suvaržymai elektrinėse, naftos chemijos gamyklose, naftos perdirbimo gamyklose ir kituose pramoniniuose įrenginiuose, kur vamzdynų sistemos susiduria su seisminėmis jėgomis, vandens plaktuku, slėgio pereinamaisiais procesais ir su įranga susijusių trikdžių. Skirtingai nuo įprastų standžių suvaržymų, jie prisitaiko prie lėto šiluminio judėjimo, tuo pačiu atsispirdami staigiam, didelio greičio poslinkiui. Šiame straipsnyje paaiškinami jų veikimo principai, pagrindiniai komponentai, inžineriniai aspektai, programos ir priežiūros reikalavimai. Taip pat aprašoma, kaip pasirinkti tinkamą įrangą konkretiems vamzdžių suvaržymo projektams ir kaip Tianshun gali patenkinti pramoninių vamzdynų reikalavimus.
Hidrauliniai stabdžiai yra specializuoti mechaniniai-hidrauliniai įtaisai, ribojantys greitą judėjimą vamzdynų sistemose, tuo pačiu leidžiantys santykinai neribotą judėjimą mažu greičiu. Jie ypač vertingi įrenginiuose, kuriuose vamzdžiai plečiasi, susitraukia arba pasislenka normalių veikimo ciklų metu, tačiau turi likti valdomi netikėtų dinaminių įvykių metu.
Įprastą hidraulinį snubberį sudaro cilindras, stūmoklis, stūmoklio kotas, hidraulinis skystis, vidinis srauto valdymo mechanizmas, sandarikliai ir galinės jungtys. Kai vamzdis lėtai juda dėl temperatūros pokyčių, hidraulinis skystis teka per kalibruotus kanalus, leisdamas stūmokliui judėti. Kai judėjimas viršija nurodytą įrenginio aktyvavimo greitį, hidraulinis pasipriešinimas žymiai padidėja, o tai padeda sulaikyti vamzdį.
Hidrauliniai stabdžiai paprastai veikia kartu su laikančiomis atramomis, o ne jas pakeičia. Spyruoklinės pakabos, vamzdžių batai ir kitos atramos neša vamzdžio svorį ir užtikrina normalų judėjimą, o snuberiai sulaiko tam tikras dinamines apkrovas.
Norėdami gauti išsamios informacijos apie projektą, peržiūrėkite „Tianshun“ hidraulinių vamzdžių suvaržymo gaminio informaciją.
Veikimo principas priklauso nuo santykio tarp stūmoklio greičio ir hidraulinio pasipriešinimo. Įrenginys skirtingai reaguoja į laipsnišką poslinkį ir staigų judėjimą, todėl vamzdynų sistemos išlieka lanksčios įprasto veikimo metu, neprarandant dinaminio suvaržymo.
Pramoninių vamzdžių matmenys keičiasi kylant ir nukritus darbinei temperatūrai. Pakankamai lėto judėjimo metu snubber leidžia savo stūmokliui judėti per cilindrą su ribotu pasipriešinimu. Tai padeda išvengti nereikalingo šiluminio plėtimosi ir susitraukimo suvaržymo.
Seisminio įvykio metu gali greitai padidėti vandens plaktuko, turbinos išjungimo ar panašių trumpalaikių vamzdžių greitis. Snubber vidinis hidraulinis mechanizmas riboja skysčio srautą, kai pasiekiamos nurodytos aktyvavimo sąlygos.
Didėjantis hidraulinis pasipriešinimas žymiai apsunkina tolesnį stūmoklio judėjimą. Tada prietaisas per savo tvirtinimo jungtis perkelia susidariusią suvaržymo jėgą į atraminę konstrukciją, padėdamas apriboti per didelį vamzdžio poslinkį.
Kai praeinantis veiksnys išnyks, mechanizmas gali grįžti į įprastą judėjimą leidžiantį elgesį, priklausomai nuo konstrukcijos. Tinkamas dydis, montavimas ir priežiūra yra svarbūs siekiant užtikrinti, kad snubber veiktų taip, kaip numatyta per visą eksploatavimo laiką.
Tinkamai nurodyti hidrauliniai snuberiai suteikia keletą inžinerinių pranašumų pramoninėms vamzdynų sistemoms.
Vienas svarbus apribojimas yra tas, kad hidrauliniai slopintuvai nėra universalūs kiekvienos vibracijos problemos sprendimas. Jų tinkamumas priklauso nuo judėjimo charakteristikų, dažnių diapazono, apkrovos atvejų ir vamzdynų sistemos veikimo reikalavimų. Mažos amplitudės aukšto dažnio vibracijai gali prireikti kitokio arba papildomo vibracijos valdymo metodo.
Hidrauliniai slopintuvai dažnai svarstomi kritiniuose vamzdynų tinkluose, kur staigus poslinkis gali turėti įtakos veiklos tęstinumui, įrangos vientisumui arba gamyklos saugai.
Pagrindinės garo linijos, tiekimo vandens vamzdynai ir kitos didelės energijos grandinės gali patirti dinamines apkrovas įrangos išjungimo, slėgio pereinamojo laikotarpio ar seisminių įvykių metu. Snubbers padeda sulaikyti judėjimą, kai to reikalauja projektavimo sąlygos.
Proceso vamzdynus, prijungtus prie siurblių, kompresorių, krosnių ir slėginės įrangos, gali greitai keisti eksploatacinės sąlygos. Tinkamai sukonstruoti suvaržymai gali padėti valdyti trumpalaikes apkrovas ir apsaugoti pažeidžiamas jungtis.
Su sauga susijusioms vamzdynų sistemoms gali reikėti kruopščiai dokumentais pagrįsto suvaržymo veikimo, aplinkosauginės kvalifikacijos ir seisminio įvertinimo. Atrenkant reikia vadovautis galiojančiais projekto kodais ir kvalifikacijos reikalavimais, o ne vien bendrais gaminių aprašymais.
Dujų apdorojimui, suskystintų gamtinių dujų įrenginiams ir aukšto slėgio perdavimo linijoms gali prireikti specialių pagalbinių priemonių, kad būtų galima prisitaikyti prie veikimo judėjimo ir kontroliuoti konkrečius dinaminius įvykius.
Metalinės dumplių kompensacinės jungtys ir panašūs komponentai gali būti jautrūs dideliam poslinkiui arba išorinei apkrovai. Tinkamai išdėstyti snuberiai gali padėti apriboti judėjimą nustatytomis pereinamojo laikotarpio sąlygomis, su sąlyga, kad visa suvaržymo sistema yra sukurta jungties ir vamzdynų apkrovoms.
Hidraulinio slopinimo našumas priklauso nuo kelių tarpusavyje susijusių konstrukcijos parametrų. Šioje lentelėje apibendrinamos tipinės vertės, paskelbtos Tianshun produkto informacijoje. Konkrečiam modeliui ir projektui turi būti patvirtinti tikrieji reikalavimai.
| Parametras | Reprezentatyvus diapazonas arba parinktis | Inžinerinis svarstymas |
|---|---|---|
| Apkrova | Maždaug nuo 5 kN iki 500 kN ir daugiau individualiems įrenginiams | Turi atitikti apskaičiuotas suvaržymo jėgas ir nurodytus apkrovos atvejus. |
| Standartinis smūgis | 100, 150, 200, 300 ir 500 mm | Turi apimti numatomą šiluminį poslinkį ir montavimo leistinus nuokrypius. |
| Aktyvinimo greitis | Paprastai 5–50 mm/s, atsižvelgiant į specifikacijas | Turi atskirti įprastą vamzdžio judėjimą nuo dinaminių sąlygų, kurias reikia suvaržyti. |
| Standartinė darbinė temperatūra | Apytiksliai nuo -40°C iki +120°C | Patikrinkite skysčio, sandariklių ir medžiagų tinkamumą esant faktinei eksploatavimo temperatūrai. |
| Cilindro medžiaga | Anglinio plieno arba legiruotojo plieno parinktys | Pasirinkimas priklauso nuo apkrovų, aplinkos ir projekto specifikacijų. |

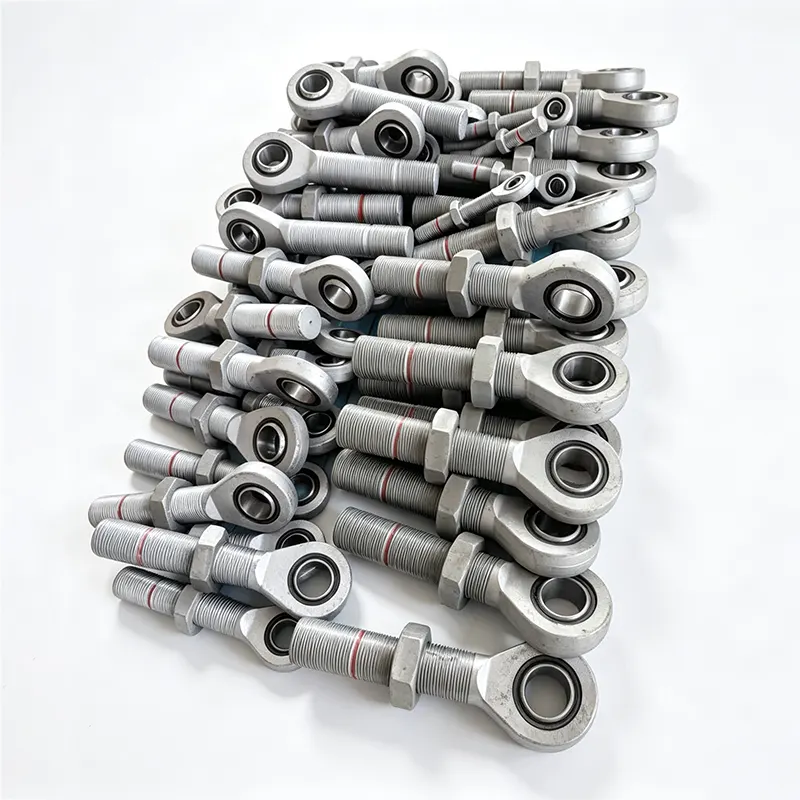

| Baigti ryšius | Strypo ąsa, veržlė, rutulinė jungtis ir srieginiai variantai | Turi atitikti konstrukcijos tvirtinimą ir leistiną judėjimo kryptį. |
| Testavimas | Funkcinis, slėgio ir sandarumo bandymas, kaip nurodyta | Prieš priimdami patvirtinkite patikrinimo įrašus ir reikalingus dokumentus. |
Šios vertės yra orientacinė gaminio informacija, o ne patvirtinto duomenų lapo ar konkretaus projekto skaičiavimo pakaitalas. Branduolinėms, aukštos temperatūros ar kitoms svarbioms paslaugoms taikomus kvalifikacijos reikalavimus patvirtinkite tiesiogiai su gamintoju.
Norint pasirinkti hidraulinį slopintuvą, reikia suderinti vamzdyno įtempių analizę, atramos dizainą, įrangos sąsajas ir vietos sąlygas. Nepakanka pirkti vien pagal vardinį vamzdžio skersmenį.
Nustatykite, ar suvaržymas turi kovoti su seisminėmis apkrovomis, vandens plaktuku, apsauginio vožtuvo išleidimu, įrangos išjungimu, vėjo sukeltu judėjimu ar kitomis trumpalaikėmis aplinkybėmis. Reguliuojantis apkrovos atvejis nustato reikiamą suvaržymo veikimą.
Norėdami nustatyti reikiamas įtempimo ir suspaudimo jėgas, naudokite patvirtintą vamzdyno įtempių analizę. Viso apkrovos trajektorijoje patikrinkite atsparumo koeficientą, tvirtinimo stiprumą, konstrukcinį plieną, suvirinimo siūles ir prijungtus vamzdžių komponentus.
Nustatykite numatomą šilumos eigą nuo karšto iki šalto, montavimo padėtį ir galimą poslinkį atitinkamomis eksploatavimo sąlygomis. Tinkamas smūgis padeda išvengti nepageidaujamo kontakto važiavimo pabaigoje ir trukdžių normaliam vamzdžio judėjimui.
Įjungimo greitis turi atitikti numatomą normalaus judėjimo diapazoną ir dinaminius įvykius, kuriuos reikia suvaržyti. Neteisingas kalibravimas gali sukelti nepageidaujamą pasipriešinimą įprasto veikimo metu arba netinkamą reakciją pereinamojo laikotarpio metu.
Peržiūrėkite aplinkos ir vamzdžių temperatūrą, korozijos poveikį, drėgmę, skysčių suderinamumą ir visus specialius aplinkosaugos reikalavimus. Specializuotoms reikmėms gali prireikti patobulintų medžiagų, sandariklių, apsauginių dangų arba atlikti tinkamumo bandymus.
Nustatykite reglamentuojančius projektavimo kodus ir projekto specifikacijas. Atsižvelgiant į taikymą, tai gali apimti atitinkamus ASME B31.1, ASME B31.3, MSS standartų arba branduolinių paslaugų specifikacijų reikalavimus. Tikslius leidimus, pritaikymą ir reikiamą kvalifikacijos apimtį patvirtinkite atsakingam inžinieriui.
Norėdami gauti papildomos informacijos apie papildomą atraminę įrangą, ištirkite „Tianshun“ nuolatines spyruoklines atramas ir peržiūrėkite, kaip pasirinkti komponentai gali veikti kartu suderintoje vamzdynų atramos sistemoje.
Netgi tinkamai parinktas hidraulinis stabdiklis gali prastai veikti, jei jis neteisingai sumontuotas arba netinkamai prižiūrimas. Montuojant ir tikrinant reikia vadovautis gamintojo instrukcijomis ir patvirtinta projekto dokumentacija.
Tikrinant reikia atsižvelgti į hidraulinio skysčio nuotėkį, koroziją, stūmoklio strypo pažeidimus, palaidas jungtis, pažeistus sandariklius, nenormalų poslinkį ir mechaninių trukdžių įrodymus. Bet kokia neįprasta būklė turi būti įvertinta pagal gamintojo techninės priežiūros instrukcijas.
Tikrinimo intervalai ir kapitalinio remonto grafikai turi atitikti įrangos vadovą, eksploatavimo aplinką, įvykių istoriją ir projekto reikalavimus. Tianshun paskelbtose gairėse nurodoma, kad patikrinimai atliekami maždaug kas trejus–penkerius metus, o galimas kapitalinis remontas – maždaug dešimt metų įprastomis eksploatavimo sąlygomis; tai turėtų būti traktuojama kaip bendrosios gairės, o ne universalūs reikalavimai. Saugumui svarbioms programoms gali reikėti kitokio tvarkaraščio.
Po reikšmingo seisminio įvykio ar kitokio trumpalaikio projekto, prieš grąžindami paveiktą įrangą eksploatuoti, patikrinkite suvaržymo sistemą pagal taikomas vietos procedūras.
Jų pagrindinis tikslas yra leisti lėtą vamzdžio judėjimą įprastomis eksploatavimo sąlygomis, tuo pačiu apribojant greitą poslinkį, kurį sukelia tam tikri dinaminiai įvykiai. Tai padeda kontroliuoti apkrovas, perduodamas vamzdynams, prijungtai įrangai ir laikančioms konstrukcijoms.
Spyruoklinė pakaba palaiko vamzdžio svorį, tuo pačiu prisitaikydama prie šiluminio judėjimo. Hidraulinis slopintuvas pirmiausia užtikrina dinaminį suvaržymą ir paprastai nepakeičia atramos laikančiosios funkcijos. Abu gali būti naudojami toje pačioje vamzdynų sistemoje skirtingiems inžineriniams tikslams.
Pradėkite nuo patvirtintos vamzdynų įtempių analizės ir nustatykite dinaminės apkrovos atvejus. Renkantis reikia atsižvelgti į suvaržymo jėgas, įtempimo ir suspaudimo pajėgumus, eigą, montavimo apkrovas ir visos tvirtinimo sistemos stiprumą.
Daugelis hidraulinių snuberių palaiko horizontalų, vertikalų ar nuožulnų montavimą, tačiau leistina padėtis priklauso nuo konstrukcijos. Prieš montuodami patvirtinkite gamintojo instrukcijas, tvirtinimo konfigūraciją ir visus su projektu susijusius apribojimus.
Taip. Patikrinimas turėtų apimti nuotėkį, koroziją, strypų būklę, jungtis ir funkcines charakteristikas. Patikrinimo ir kapitalinio remonto grafikas turi atitikti gamintojo nurodymus ir įrenginio eksploatavimo reikalavimus.
Ne. Jie pirmiausia skirti apriboti greitą judėjimą ir tam tikras trumpalaikes apkrovas. Dėl nuolatinės žemos amplitudės aukšto dažnio vibracijos gali prireikti papildomos analizės ir kitų vibracijos valdymo priemonių.
Pateikite reikiamą apkrovą, eigą, darbinę ir aplinkos temperatūrą, aktyvavimo greitį, montavimo kryptį, galines jungtis, vamzdžių įtempių arba atramos brėžinius, aplinkos sąlygas ir taikomus projekto standartus. Ši informacija padeda gamintojui įvertinti tinkamą konfigūraciją.
Hidrauliniai vamzdžių suvaržymai atlieka svarbų vaidmenį pramoninėse vamzdynų sistemose, kurios turi prisitaikyti prie įprasto šiluminio judėjimo ir atsispirti staigioms dinaminėms jėgoms. Teisingas pasirinkimas priklauso nuo apskaičiuotų apkrovų, eigos reikalavimų, įjungimo charakteristikų, montavimo detalių, medžiagų suderinamumo ir taikomų projektavimo bei kvalifikacijos standartų. Snuberių integravimas su tinkamomis vamzdžių atramomis ir išsiplėtimo komponentais padeda sukurti suderintą suvaržymo sistemą, o ne pasikliauti vienu įrenginiu sprendžiant kiekvieną judėjimo problemą.
„Tianshun“ palaiko pramoninių vamzdynų projektus naudodamas hidraulinius stabdymo sprendimus ir susijusius vamzdynų palaikymo produktus. Jei planuojate naują įrenginį, atnaujinate esamą suvaržymo sistemą arba perkate pritaikytą įrangą sudėtingoms eksploatavimo sąlygoms, paruoškite savo techninius reikalavimus irsusisiekite su mumisaptarti tinkamas konfigūracijas, inžinerinius svarstymus ir konkrečiam projektui pasiūlymo variantus.
