Termiškai efektyvios iš anksto izoliuotos vamzdžių atramos, skirtos šilumos išsaugojimui ir greitam montavimui

Jei kada nors ėjote pro atšaldyto vandens liniją drėgną dieną ir pastebėjote šlapią lopą aplink vamzdžio atramą, tiksliai matėte, ko iš anksto izoliuota vamzdžio atrama skirta užkirsti kelią. AtTianšunasGaminame šias atramas šaltoms linijoms, kriogeniniams vamzdynams ir karšto proceso linijoms, kur izoliacija turi išlikti nenutrūkstama per atramos tašką. Per 14 metų juos gabenome į SGD terminalus, centralizuoto aušinimo gamyklas, maisto perdirbimo įrenginius ir bet kur kitur, kur susitinka šalto vamzdis ir aplinkos oras.

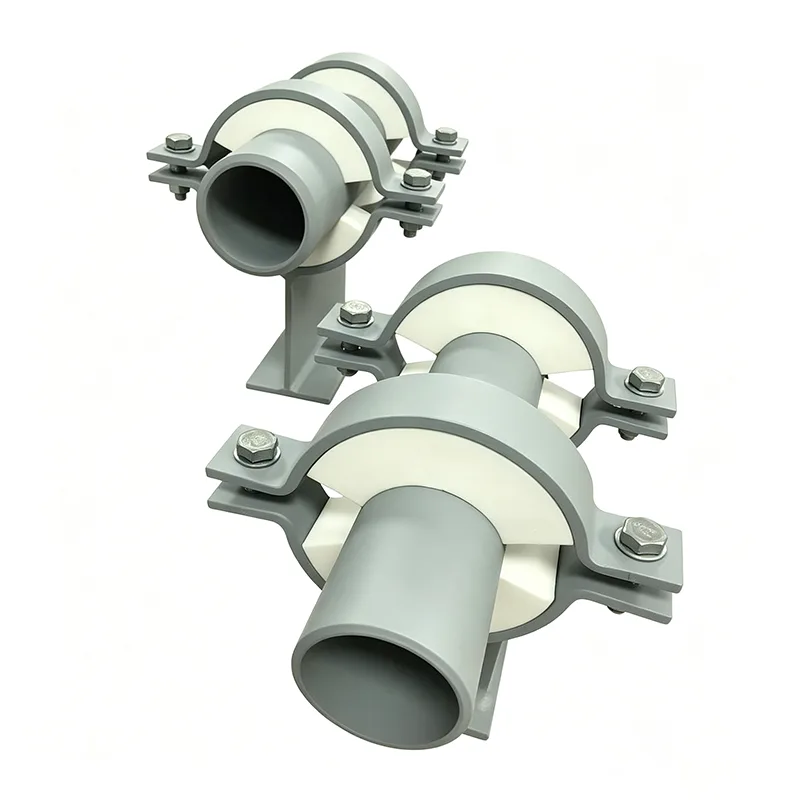

Standartinis vamzdis arba vamzdžio atrama puikiai tinka neizoliuotoms linijoms, tačiau kai pridedate izoliaciją, atsiranda problema: atramos taškas tampa šilumos tilteliu. Ant šaltos linijos tai reiškia kondensaciją, ledo kaupimąsi ir galiausiai koroziją. Ant karštosios linijos šiluma gali patekti tiesiai į konstrukcinį plieną. Iš anksto izoliuota vamzdžio atrama tai išsprendžia įterpdama standų izoliacijos bloką į patį atraminį batą – vamzdis lieka izoliuotas, apkrova nešama, o rasos taškas lieka ten, kur jam priklauso.

Iš anksto izoliuotos vamzdžių atramos yra ne tik izoliacija su metaliniu laikikliu aplink jas. Jie yra laikantys konstrukciniai elementai ir turi atlaikyti tokį patį svorį, judėjimą ir kartais patiriamas smūgines apkrovas, kaip ir bet kuris vamzdžio batas. Vertikaliuose bėgiuose, kur valas taip pat turi sugerti šiluminį judėjimą, dažnai tiekiame juos kartuspyruoklinės pakabosarbakintamos spyruoklinės atramos. Ant ilgų horizontalių stelažų jie veikia kartu su nuolatinėmis spyruoklinėmis atramomis kritiniuose sujungimo taškuose, užtikrinant, kad šaltasis vamzdis būtų visiškai paremtas ir visur visiškai izoliuotas.

Standartai, pagal kuriuos gaminame

ANSI/MSS SP-58 – vamzdžių atramos ir pakabos

ASME B31.3 ir B31.1 – proceso ir maitinimo vamzdynai

EN 13480 – Metaliniai pramoniniai vamzdynai (jei taikoma)

GB/T 17116 – Kinijos standartas vamzdžių atramoms

Mūsų gamyklos kokybės sistema yra sertifikuota pagal ISO 9001:2015, o su kiekvienu užsakymu užtikriname visišką medžiagų atsekamumą. SGD ir kriogeniniams projektams taip pat galime įtraukti plieno komponentų žemos temperatūros smūgio bandymo sertifikatus.

Dažni klausimai

1 klausimas: kaip sužinoti, kokio storio izoliacijos man reikia?

Atramos izoliacijos storis turi atitikti vamzdžio izoliacijos storį arba būti šiek tiek mažesnis (bet ne daug), kad nesusidarytų tarpas. Jei jūsų vamzdyje yra 80 mm putplasčio stiklo, bato viduje įdėsime bent 70–80 mm izoliacijos. Tikslus skaičius priklauso nuo šilumos laidumo reikalavimo ir paviršiaus kondensacijos rizikos. Atsiųskite mums savo izoliacijos specifikaciją ir mes ją suderinsime.

2 klausimas: ar iš anksto izoliuotos vamzdžių atramos gali atlaikyti karštąsias linijas, ar jos skirtos tik šaltai?

Abu. Jie taip pat apsaugo nuo šilumos nuostolių ant garo ir karšto alyvos linijų, kaip ir nuo kondensacijos ant šaltų linijų. Aukštoje temperatūroje, aukštesnėje nei 200°C, pasirenkame izoliacines medžiagas, tokias kaip mineralinė vata arba kalcio silikatas, kurios nesuyra aukštesnėje temperatūroje.

3 klausimas: ar šias atramas galima suvirinti lauke, ar jos yra sukomplektuotos?

Mūsų iš anksto izoliuotos atramos paprastai tiekiamos kaip visas komplektas, paruoštas suvirinti arba pritvirtinti prie vamzdžio. Izoliacijos blokas iš anksto pritvirtintas prie plieninio balno, o garų barjeras užsandarintas gamykloje. Taip sutaupoma daug lauko darbo, palyginti su izoliacinės dėžės pastatymu aplink standartinį batą vietoje.

4 klausimas: ar galite sukurti stumdomą iš anksto izoliuotą vamzdžio atramą?

Taip. Priklijuojame PTFE slydimo plokštę prie apatinės pagrindo plokštės pusės arba pateikiame poliruotą nerūdijančio plieno paviršių. Tai leidžia vamzdžiui judėti ašine kryptimi, išlaikant visiškai izoliuotą. Taip pat siūlome valdomas versijas su šoniniais stabdžiais, sukurtas pagal jūsų vamzdžio judėjimo reikalavimus.

5 klausimas: kaip juos išsiųsti nepažeidžiant izoliacijos?

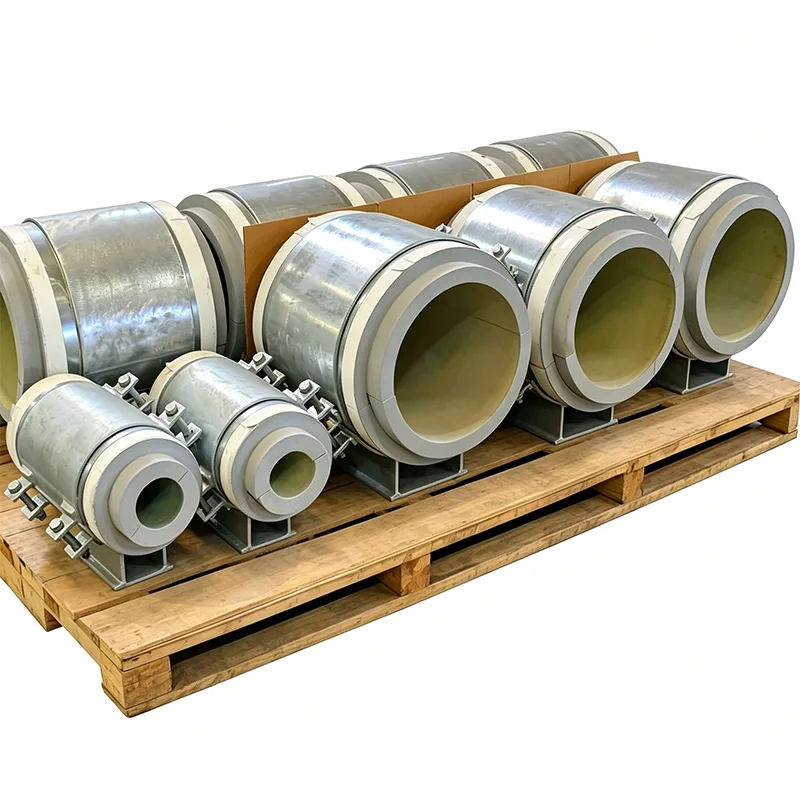

Izoliacijos blokas yra įleistas į plieninį balną ir apsaugotas pagrindine plokšte. Taip pat pridedame laikiną krašto apsaugą ir kiekvieną atramą supakuojame į medinę dėžę arba ant padėklo su putplasčio paminkštinimu aplink izoliaciją. Mes išsiuntėme tūkstančius jų į Vidurinius Rytus ir Pietryčių Aziją, o kondensato pažeista izoliacija nėra problema.

Testavimas ir kokybės užtikrinimas

Kiekviena iš anksto izoliuota vamzdžio atrama yra patikrinama, neapsiribojant matmenų patikrinimu:

Izoliacijos partijos atsparumo gniuždymui patikra

Vandens sugerties bandymas uždarų porų putoms (pagal ASTM C272 ar panašiai)

Sukibimo tarp izoliacijos ir plieninio balno vientisumas (vizualinis ir mechaninis sriegimo bandymas)

Balnelio spindulio, pagrindo lygumo ir varžtų skylių išlyginimo matmenų patikrinimas

Garų barjero tęstinumo patikra

Viso surinkimo apkrovos bandymas kritiniams arba prototipų užsakymams

Dokumentuose yra plieno ir izoliacijos medžiagų sertifikatai, bandymo santrauka ir kiekvienos pažymėtos atramos nuotrauka prieš pakuojant.

Mes teikiame pritaikymą

Iš anksto izoliuotos vamzdžių atramos beveik visada yra pritaikytos. Kai kurie mūsų pagaminti variantai:

Dideli balneliai didelio skersmens SGD vamzdžiams (iki 60")

Vertikalios stovų atramos su integruotu izoliacijos bloku

Inkaro tipo iš anksto izoliuotos atramos fiksuotiems taškams

Ugniai atspari izoliacija (mineralinė vata arba putplasčio danga), skirta ugniai atsparioms zonoms

Nerūdijančio plieno balnas ir apkaustai, skirti pakrantėje ar atviroje jūroje

Padalinto korpuso konstrukcija, skirta montuoti ant esamų gyvų linijų be pjovimo

Jums nereikia tvirtinti izoliacijos aplink mūsų atramą. Mes pastatysime atramą aplink jūsų izoliaciją.

Dalykai, kurių išmokome iš tikrų įrengimų

Visada atsižvelkite į garų barjerą. Šaltose linijose drėgmė pateks į izoliacijos bloką, jei sandarumas nėra tobulas, o kai izoliacija sušlaps, jos šiluminės charakteristikos krenta nuo skardžio. Mes ypač rūpinamės kraštų sandarinimu, todėl rekomenduojame aikštelės komandai apžiūrėti užtvarą prieš ir po suvirinimo.

Vertikaliuose vamzdynuose iš anksto izoliuotai vamzdžio atramai gali prireikti kitokios apkrovos perdavimo sistemos nei horizontaliajai. Horizontalioms linijoms suspaustas izoliacinis blokas neša visą svorį, tačiau vertikalioms linijoms atramai dažnai reikia plieninės šlyties apykaklės, kuri įsijungia per izoliaciją. Tai galime įtraukti į dizainą.

Jei vamzdžiui bus atliktas hidrotestas, atminkite, kad bandymo metu vamzdis bus aplinkos temperatūros ir gali prakaituoti. Tai normalu, bet tai taip pat pirmas kartas, kai daugelis svetainių komandų mato kondensaciją prie palaikymo. Diegimo vadove tai paaiškinanti pastaba gali sutaupyti daug nereikalingų užklausų.

Užsakydami nurodykite vamzdžių grafiką, izoliacijos tipą ir storį bei projektinį judėjimą (jei slysta). Šie trys duomenų taškai leidžia pasiūlyti techniškai patikimą dizainą pirmoje citatoje, be judesių pirmyn ir atgal.

Kodėl Tianshun yra iš anksto izoliuotų vamzdžių atramos?

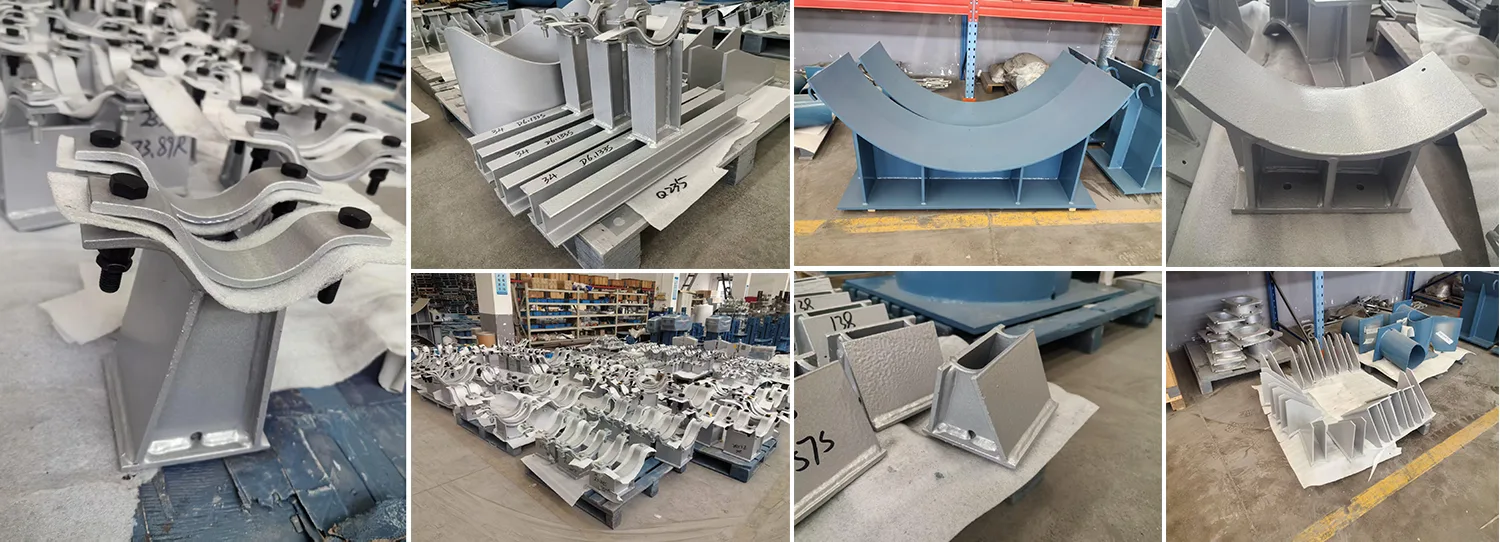

Iš anksto izoliuota vamzdžio atrama yra konstrukcijų inžinerijos ir šilumos projektavimo sankirtoje. Sugedus bet kuriai daliai atrama sugenda mechaniškai arba sugeria drėgmę ir nustoja izoliuoti. Mes tvarkome abi dalis 14 metų, o mūsų gamykloje Jangdžou yra sukurta gamybos linija, skirta efektyviai jas gaminti – nuo ​​plieninio balno pjaustymo iki izoliacijos suklijavimo ir garų barjero sandarinimo.

Daugiau nei 70 % mūsų užsakymų gaunama iš klientų, kurie kartą mus išbandė ir vis sugrįždavo. Iš anksto izoliuotas atramas siunčiame visame pasaulyje, dažnai kartu su mūsų vamzdžių atramomis, spyruoklinėmis pakabomis ir nuolatinėmis spyruoklinėmis atramomis, todėl visas vamzdžio atramos paketas pristatomas kartu, pažymėtas ir paruoštas montuoti.

Jei kitame jūsų projekte yra šaltų linijų, kriogeninių linijų arba izoliuotų karštųjų linijų, kurioms reikia tinkamos šilumos izoliacijos atramos taškuose, atsiųskite mums savo izoliacijos specifikaciją ir vamzdžių atramų sąrašą. Parengsime tiesiogiai gamykloje pateiktą pasiūlymą su aiškiu pristatymo grafiku. Kaip visada, kviečiame apsilankyti mūsų gamykloje ir pamatyti, kaip statome ir išbandome šias atramas prieš jas išsiunčiant.
