Spyruoklinės pakabos atramavaidina svarbų vaidmenį kontroliuojant vamzdžių svorį, šiluminį judėjimą ir vibraciją reikalaujančiose pramoninių vamzdynų sistemose. „Tianshun“ siūlo suprojektuotus spyruoklinių pakabų sprendimus, kurių apkrova yra nuo 10 N iki 100 000 N, o poslinkis yra iki 200 mm, palaikydamas energijos, naftos chemijos, SGD, naftos perdirbimo, šildymo, farmacijos ir maisto perdirbimo įrenginius.
Tinkamai parinkta spyruoklinė pakabos atrama leidžia vamzdynų sistemai saugiai judėti kintant darbo temperatūrai, išlaikant kontroliuojamą vertikalią atramą. Skirtingai nuo standžių pakabų, spyruoklinės sistemos gali prisitaikyti prie šiluminio plėtimosi ir susitraukimo, veiksmingiau paskirstyti apkrovas ir padėti sumažinti įtampą, perduodamą vamzdžiams ir prijungtai įrangai. „Tianshun“ gamina spyruoklinių pakabų mazgus, naudodamas spyruoklinį plieną, pvz., 60Si2MnA ir 50CrVA, su anglies plieno korpusų, apsauginių dangų, pritaikytų jungčių ir konkrečiam projektui taikomų apkrovos bei poslinkio reikalavimų variantais. Renkantis pramoninio vamzdyno atramą būtina suprasti struktūrą, veikimo principą, specifikacijas, bandymo reikalavimus ir taikymo sąlygas.
Turinys
Kas yra spyruoklinės pakabos atrama?
Kaip veikia spyruoklinės pakabos atrama?
Kokie yra pagrindiniai komponentai?
Kokie yra pagrindiniai našumo pranašumai?
Kokius techninius parametrus turėtų patikrinti inžinieriai?
Kur naudojamos spyruoklinės pakabos atramos?
Kintamasis ir nuolatinis pavasario palaikymas
Kaip tikrinamos spyruoklinių pakabų atramos?
Kaip pasirinkti tinkamą palaikymą?
Gaukite individualų spyruoklinės pakabos sprendimą

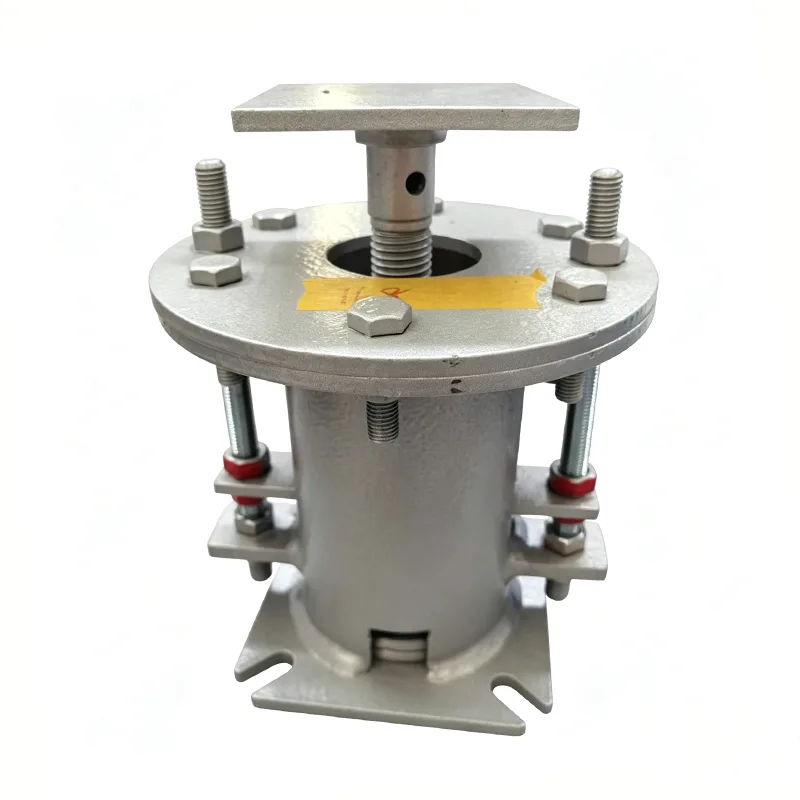

Kas yra spyruoklinės pakabos atrama?
Spyruoklinė pakabos atrama yra mechaninė vamzdyno atrama, skirta nešti dujotiekio svorį, tuo pačiu leidžiant kontroliuoti vertikalią judėjimą. Jis naudoja elastingą spyruoklės elgesį, kad prisitaikytų prie judėjimo, kurį sukelia temperatūros pokyčiai, darbo apkrovos ir kitos eksploatavimo sąlygos.
Kai proceso vamzdis įkaista, jis gali išsiplėsti ir judėti iš šaltos padėties. Kai jis atvės, vamzdis susitraukia. Tvirta atrama gali apriboti šį judėjimą ir gali sukelti papildomą vamzdžio įtempimą. Tinkamai sukonstruota spyruoklinė kabykla suteikia atraminę jėgą ir leidžia vamzdžiui judėti numatytu eigos diapazonu.
Dėl to spyruoklinės atramos ypač naudingos garo linijoms, aukštos temperatūros proceso vamzdynams, elektros energijos gamybos sistemoms, naftos chemijos įrenginiams, naftos perdirbimo gamykloms ir kitiems įrenginiams, kur projektuojant vamzdžių įtempius reikia atsižvelgti į šiluminį poslinkį.
Projekto inžinieriams atrama neturėtų būti parenkama tik pagal vardinį vamzdžio dydį. Reikia įvertinti eksploatacinę apkrovą, karštas ir šaltas apkrovas, numatomą judėjimą, montavimo kryptį, temperatūrą, jungties matmenis ir taikomus projektavimo standartus.
Kaip veikia spyruoklinės pakabos atrama?
Pagrindinis veikimo principas yra nesudėtingas: spyruoklinis mazgas sukuria kontroliuojamą atraminę jėgą ir leidžia vertikaliai pasislinkti vamzdžiui.
- Perkeliama vamzdžio apkrova:Pakaba dalį vamzdžio svorio ir eksploatacinės apkrovos perduoda laikančiajai konstrukcijai.
- Temperatūros pokyčiai sukelia judėjimą:Kai vamzdynas įkaista arba vėsta, šiluminis plėtimasis arba susitraukimas sukelia vertikalų judėjimą.
- Pavasaris atsako:Spyruoklė susispaudžia arba išsitraukia pagal judėjimo kryptį ir dydį.
- Judėjimas išlieka kontroliuojamas:Atrama pritaikyta numatytam poslinkiui, o ne priverčia vamzdį į fiksuotą padėtį.
- Krovinys paskirstomas:Teisingas atramos pasirinkimas padeda išvengti per didelės vietinės apkrovos vamzdžių atramose ir prijungtoje įrangoje.
Praktinėje vamzdynų konstrukcijoje spyruoklinė kabykla veikia kaip didesnės atramos sistemos dalis. Vamzdžių batai, standžios atramos, kreiptuvai, inkarai ir kiti komponentai gali būti naudojami kartu pagal vamzdyno įtempių analizę ir projekto reikalavimus.
Kokie yra pagrindiniai komponentai?
Spyruoklinės pakabos patikimumas priklauso nuo jos spyruoklinio mazgo, korpuso, reguliavimo mechanizmo ir prijungimo įrangos sąveikos. Įprastą konfigūraciją sudaro šie komponentai:
| Komponentas | Pirminė funkcija | Tipinė medžiaga arba funkcija |
|---|---|---|
| Pavasario asamblėja | Suteikia kontroliuojamą atraminę jėgą ir prisitaiko prie judėjimo | 60Si2MnA arba 50CrVA spyruoklinis plienas |
| Būstas | Apsaugo ir nustato spyruoklės agregatą | Q235B arba Q345B anglinis plienas |
| Reguliavimo varžtas | Leidžia reguliuoti apkrovą ir aukštį montavimo metu | Konkrečiam projektui pritaikyta plieno konstrukcija |
| Pakabos strypai ir priedai | Sujungia atramą su vamzdynu ir konstrukcija | Parenkama pagal projekto reikalavimus |
| Poslinkio indikatorius | Rodo tikrąją judėjimo padėtį | Aiškiai matoma kalibruota indikacija |
Prijungimo matmenis ir priedus galima pritaikyti, kai standartinės konfigūracijos neatitinka montavimo sąlygų. Tai ypač svarbu modernizavimo projektams arba sudėtingiems vamzdžių stelažams, kur turima montavimo vieta yra ribota.
Kokie yra pagrindiniai našumo pranašumai?
Šiluminio judėjimo kompensavimas
Pagrindinis privalumas yra galimybė prisitaikyti prie vertikalių vamzdžių judėjimo, kurį sukelia temperatūros pokyčiai. Standartinės „Tianshun“ spyruoklinės pakabos konstrukcijos gali pasiūlyti 50, 80, 120, 150 ir 200 mm vardinio poslinkio parinktis, priklausomai nuo pasirinktos konfigūracijos.
Kontroliuojamos apkrovos palaikymas
Pramoniniai vamzdynai eksploatacijos metu gali gerokai pasunkėti dėl proceso skysčių, izoliacijos ir besikeičiančių eksploatavimo sąlygų. Teisingai nurodyta spyruoklių agregatas padeda išlaikyti kontroliuojamą atramą viso darbo ciklo metu.
Sumažėjusios vibracijos transmisija
Spyruokliniai įrenginiai gali padėti sumažinti tiesioginį vamzdžio vibracijos perdavimą konstrukcinėms dalims. Tai gali būti naudinga besisukančiai įrangai, garų sistemoms, proceso įrangai ir kitiems įrenginiams, kuriuose svarbi vibracijos kontrolė.
Montavimo lankstumas
Reguliavimo mechanizmai leidžia montuotojams tiksliai sureguliuoti atramos padėtį ir apkrovą montavimo metu. Tai gali supaprastinti lauko išlyginimą, palyginti su visiškai standžia atrama.
Pritaikymas įvairiems projektams
Spyruoklinių pakabų mazgai gali būti suprojektuoti atsižvelgiant į skirtingas apkrovas, kelionės reikalavimus, medžiagas, jungčių tipus ir aplinkos sąlygas. Tianshun taip pat teikia pritaikytus sprendimus, atitinkančius specialius apkrovos, poslinkio, temperatūros ir prijungimo reikalavimus.
Kokius techninius parametrus turėtų patikrinti inžinieriai?
Prieš užsakydami spyruoklinę pakabą, inžinieriai turėtų nustatyti tikrąsias darbo sąlygas, o ne pasirinkti įrenginį tik pagal vamzdžio skersmenį. Šios specifikacijos yra ypač svarbios:
| Parametras | Tianšuno atskaitos diapazonas | Kodėl tai svarbu |
|---|---|---|
| Darbo apkrova | 10 N–100 000 N | Nustato reikiamą atraminę galią |
| Vardinis poslinkis | 50-200 mm | Turi atitikti numatomą vamzdžio judėjimą |
| Darbinė temperatūra | -20°C iki +450°C | Įtakoja medžiagų ir spyruoklių pasirinkimą |
| Pavasario medžiaga | 60Si2MnA / 50CrVA | Palaiko mechaninį ir nuovargio veikimą |
| Būsto medžiaga | Q235B / Q345B | Suteikia struktūrinę apsaugą ir palaikymą |
| Paviršiaus apdorojimas | Epoksidinė cinko danga / karštasis cinkavimas | Pagerina apsaugą nuo korozijos |
| Taikomi standartai | ANSI/HG 20644, GB/T 17116, DIN 2545 | Padeda suderinti gaminį su projekto specifikacijomis |
Tarptautiniams EPC projektams inžinieriai taip pat gali nurodyti konkrečiam projektui taikomus standartus, medžiagų sertifikatus, tikrinimo reikalavimus arba trečiosios šalies liudijimą. Šie reikalavimai turi būti patvirtinti prieš pradedant gamybą.
Kur naudojamos spyruoklinės pakabos atramos?
Spyruoklinės atramos yra tinkamos pramoniniams vamzdynams, kur apkrovos atrama turi egzistuoti kartu su kontroliuojamu šiluminiu judėjimu. Įprastos programos apima:
- Šiluminės elektrinės garo ir vandens vamzdynai
- Atominės elektrinės pagalbinių vamzdynų sistemos
- Naftos chemijos procesų vamzdynai
- Naftos perdirbimo krosnis ir kolonėlės vamzdynai
- SGD ir SND terminalo vamzdynai
- Miesto centrinio šildymo tinklai
- Farmacinio proceso vamzdynai
- Maisto perdirbimo sanitariniai vamzdynai
- Aukštos temperatūros ir aukšto slėgio garų linijos
Chemijos ir naftos chemijos gamyklose paviršiaus apsauga ir medžiagų parinkimas gali būti ypač svarbūs, nes atrama gali būti veikiama drėgmės, korozinės atmosferos arba aukštų darbo temperatūrų.
Kintamasis ir nuolatinis pavasario palaikymas: koks skirtumas?
Vienas iš svarbiausių sprendimų projektuojant vamzdyno atramą yra tai, ar programai reikalinga kintama ar pastovi spyruoklių konfigūracija.
| Palyginimas | Kintama spyruoklinė atrama | Nuolatinis pavasario palaikymas |
|---|---|---|
| Pagalbinė jėga | Keičiasi spyruoklei judant | Sukurtas taip, kad išliktų maždaug pastovus |
| Tipiškas naudojimas | Vidutinis šilumos judėjimas | Didelis judėjimas arba griežti apkrovos keitimo reikalavimai |
| Dizaino svarstymas | Leidžiamas apkrovos pokytis | Apkrovos pastovumas kelionės metu |
| Tipiškas taikymas | Bendras procesas ir komunaliniai vamzdynai | Pagrindinės garų ir jautrios įrangos jungtys |
Kintamoji spyruoklinė atrama gali būti tinkama, kai atramos jėgos pokytis išlieka priimtinas atsižvelgiant į vamzdyno įtempių konstrukciją. Gali būti svarstomas pastovus spyruoklių išdėstymas, kai prijungta įranga turi griežtesnius leistinus apkrovos pokyčius arba kai tikimasi didelės vertikalios eigos.
Teisingas pasirinkimas turėtų būti pagrįstas projekto vamzdynų įtempių analize, karštos ir šaltos apkrovos sąlygomis, judėjimo kryptimi ir įrangos purkštukų apribojimais.
Kaip tikrinamos spyruoklinių pakabų atramos?
Kokybės užtikrinimas yra ypač svarbus, nes spyruoklinė kabykla yra laikančioji dalis. Bandymai turėtų patikrinti ne tik išorinius matmenis, bet ir medžiagos būklę, spyruoklių veikimą, apkrovos elgesį ir apsauginę dangą.
Įprasta tikrinimo ir bandymo veikla apima:
- Vizuali ir matmenų patikra
- Teigiamas medžiagos identifikavimas (PMI), jei reikia
- Kietumo bandymas
- Magnetinių dalelių bandymas arba skysčio prasiskverbimo bandymas, jei taikoma
- Pavasario apkrovos bandymas
- Apkrovos poslinkio kreivės patikrinimas
- Dangos storio patikrinimas
- Galutinė surinkimo patikra
Gamyklos bandymų ataskaitos ir medžiagų bandymo ataskaitos gali būti pateiktos pagal atitinkamus užsakymus. Projektams, kuriems reikalingas papildomas patikrinimas, pagal sutarties reikalavimus taip pat gali būti organizuojama trečiosios šalies patikra, bandymai su liudininkais, medžiagų bandymai, suvirinimo NDT arba patikrinimas prieš išsiuntimą.
Kaip pasirinkti tinkamą spyruoklinės pakabos atramą?
Teisingas pasirinkimas prasideda nuo inžinerinių duomenų. Naudingame specifikacijų pakete turėtų būti ši informacija:
- Vamzdžių dydis ir konfigūracija
- Eksploatacinės ir sumontuotos apkrovos
- Karštos ir šaltos apkrovos sąlygos
- Numatomas vertikalus poslinkis
- Judėjimo kryptis
- Darbinė ir projektinė temperatūra
- Reikalingas montavimo išdėstymas
- Jungties matmenys
- Reikalavimai medžiagoms ir dangai
- Taikomi projektavimo ir tikrinimo standartai
Sudėtingose sistemose vamzdyno įtempių izometrinis arba atitinkamas palaikymo grafikas gali žymiai pagerinti pakabos pasirinkimo tikslumą. Tada inžinieriai gali įvertinti, ar tinkama kintamoji spyruoklė, pastovi spyruoklė ar kita atrama.
Kai standartiniai matmenys netinkami, pritaikyti spyruoklinių pakabų sprendimai gali apimti specialią apkrovą, nestandartines jungtis, pritaikytus montavimo matmenis, korozijai atsparias medžiagas ir konstrukcijas, skirtas aukštai arba žemai temperatūrai.
Dažnai užduodami klausimai apie spyruoklinės pakabos atramą
1. Kokia yra pagrindinė spyruoklinės pakabos atramos paskirtis?
Pagrindinis jo tikslas yra palaikyti dujotiekio apkrovas, tuo pačiu užtikrinant kontroliuojamą vertikalų judėjimą, kurį sukelia šiluminis plėtimasis ir susitraukimas. Tai taip pat gali padėti sumažinti vibracijos perdavimą ir išlaikyti stabilesnę atramos būklę veikimo metu.
2. Kokį apkrovos diapazoną gali atlaikyti Tianshun spyruoklinės pakabos atramos?
Nurodytas standartinis gaminių asortimentas apima darbines apkrovas nuo 10 N iki 100 000 N. Faktinis pasirinkimas priklauso nuo vamzdžio eksploatavimo sąlygų, apkrovos reikalavimų, eigos ir projekto projektinių duomenų.
3. Kokį poslinkį gali atlaikyti spyruoklinė kabykla?
Standartiniai vardinio poslinkio variantai yra 50 mm, 80 mm, 120 mm, 150 mm ir 200 mm. Individualizuoti kelionės reikalavimai gali būti įvertinti pagal faktinį vamzdyno judėjimą.
4. Kokios medžiagos dažniausiai naudojamos spyruoklėms?
Įprastos spyruoklių medžiagos yra 60Si2MnA ir 50CrVA. Korpuso medžiagos gali būti anglinis plienas Q235B ir Q345B, o paviršiaus apdorojimui gali būti naudojamos epoksidinės cinko dangos arba karštasis cinkavimas.
5. Kada reikėtų pagalvoti apie nuolatinę spyruoklinę atramą?
Galima svarstyti apie nuolatinę spyruoklinę atramą, kai dujotiekis smarkiai juda vertikaliai arba kai prijungtai įrangai reikia, kad atraminė jėga išliktų maždaug pastovi per visą suprojektuotą eigą. Galutinė atranka turėtų būti atliekama atsižvelgiant į vamzdynų įtempių analizę ir projekto reikalavimus.
6. Ar galima pritaikyti spyruoklinių pakabų atramas?
Taip. Pritaikymas gali apimti apkrovos ir poslinkio reikalavimus, medžiagų pasirinkimą, jungčių tipus, įrengimo matmenis, aplinkos sąlygas ir kitus su projektu susijusius reikalavimus.
Gaukite individualų spyruoklinės pakabos sprendimą
Patikima spyruoklių atramos sistema prasideda nuo tikslių inžinerinių duomenų, tinkamo medžiagų parinkimo, kontroliuojamos gamybos ir dokumentais pagrįstų bandymų. Tianshun sujungia spyruoklinių atramų gamybos patirtį su pritaikytomis pramoninių vamzdynų inžinerinėmis paslaugomis. Jei planuojate elektros energijos, naftos chemijos, naftos perdirbimo, SGD, šildymo, farmacijos ar kitokio vamzdyno projektą, pasidalykite savo apkrovos, poslinkio, temperatūros, prijungimo ir kiekio reikalavimais su inžinierių komanda. Sužinokite daugiau apie „Tianshun Spring Heanger Support“ arbasusisiekite su mumisdėl konkrečios projekto rekomendacijos ir citatos.
