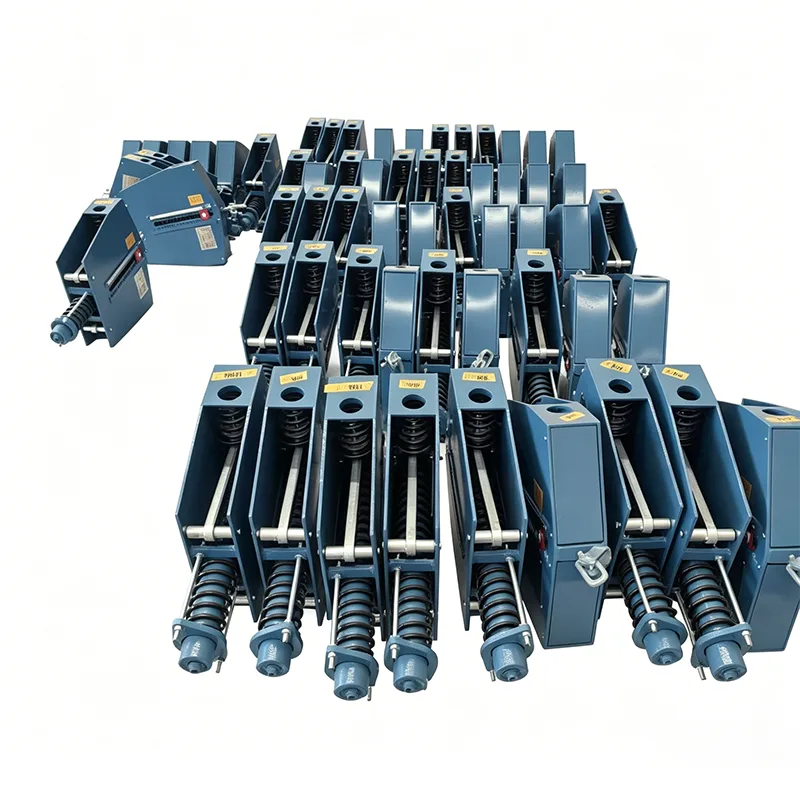

Pakabinama nuolatinė spyruoklinė atrama

Daugelyje pramonės objektų po vamzdynais yra įranga, praėjimai, vožtuvų grupės ar kitos kliūtys, todėl ant grindų montuojamų atramų montuoti neįmanoma. Tuo tarpu kai kuriuose didelio skersmens vamzdynuose šiluminis poslinkis viršija 100 mm, o dėl įprastų kintamų spyruoklinių atramų apkrovos svyravimų dujotiekio įtempis viršys leistinas ribas.

Apkrovos ir poslinkio kreivė, gauta atliekant nuolatinės spyruoklės atramos / pakabos tipo bandymą. Horizontali ašis reiškia poslinkį, o vertikali ašis – apkrovą. Kreivė išlieka apytiksliai horizontali per visą darbo eigą, parodydama, kad atraminė jėga išlieka iš esmės pastovi, kai vamzdynas išsisuka dėl šiluminio plėtimosi ir susitraukimo.

Šis tipo bandymas patikrina nuolatinių spyruoklių blokų apkrovos pastovumą, visišką važiavimo stabilumą ir veikimo patikimumą. Prieš išsiunčiant visus gamybos įrenginius kalibruojama apkrova, o apkrovos nuokrypis reguliuojamas ±6 % ribose pagal ANSI/MSS-SP-58-2018 ir NB/T47038-2013.

Šie gaminiai tinka pramoninėms vamzdynų sistemoms su dideliu šiluminiu poslinkiu, įskaitant magistralinius garo vamzdynus ir kitus aukštos temperatūros ir aukšto slėgio vamzdynus.

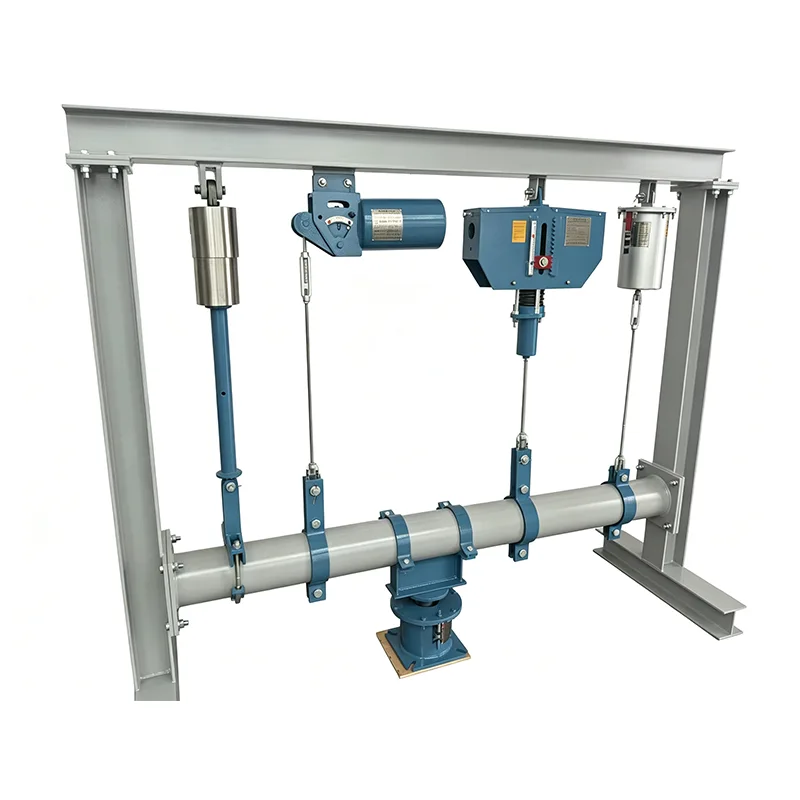

Kabanti nuolatinė spyruoklinė atrama puikiai išsprendžia šį pramonės iššūkį. Jis montuojamas pakabinant nuo viršutinių plieninių konstrukcijų, neužimant vietos po vamzdynais, tuo pačiu sukuriant pastovią atraminę jėgą, kurios svyravimo koeficientas yra ≤5 % per visą eigą.

Gaminio techninės specifikacijos

Pastovios spyruoklinės pakabos specifikacijų lentelė	Pavyzdys
Modelis / Serija	PH, LH, CA, CS, TH
Apkrova (veikianti)	0,1 kN - 500 kN
Total Travel	50 mm, 100 mm, 200 mm, 400 mm
Tikros kelionės	Iki 600 mm
Apkrovos nuokrypis (tolerancija)	± 5 % (standartinis) / ± 3 % (didelis prec.)
Montavimo padėtis	Horizontalus / Vertikalus
Būsto apdaila	Karštai cinkuotas / epoksidinis
Darbinė temp.	-20°C iki +80°C (aplinkos)
Spyruoklinės ritės medžiaga	60Si2Mn / 50CrVA
Apkrovos reguliavimo diapazonas	±10 % (reguliavimas lauke)

Pakabinamo ir ant grindų montuojamo montavimo metodų palyginimas

Du montavimo būdai turi atitinkamus scenarijus, taikomus skirtingoms vietos sąlygoms, o kabantys pastovios spyruoklinės atramos suteikia nepakeičiamų pranašumų ribotoje erdvėje:

Palyginimo matmenys	Pakabinama nuolatinė spyruoklinė atrama	Ant grindų montuojama nuolatinė spyruoklinė atrama
Montavimo vieta	Žemiau viršutinės plieninės konstrukcijos / betoninės sijos	Virš žemės / įrangos platformos
Vietos po vamzdynu užėmimas	Nėra	Pilnas užsiėmimas
Diegimo sunkumas	Vidutinis (reikalingas veikimas dideliame aukštyje)	Žemas
Apkrovos perdavimo kelias	Vamzdynas → Atrama → Viršutinė struktūra	Vamzdynas → Atrama → Gruntinis pamatas
Taikomi scenarijai	Vamzdynai su kliūtimis žemiau, paaukštinti vamzdynai	Vamzdynai, kurių apačioje yra pakankamai vietos
Didžiausia apkrova	1200 kN	2000 kN
Maksimalus poslinkis	400 mm	600 mm

Konstrukcinis dizainas, optimizuotas išskirtinai pakabos sąlygoms

Remiantis bendra nuolatinės spyruoklinės atramos konstrukcija, pakabinamos pastovios spyruoklinės atramos buvo tikslingai optimizuotos, atsižvelgiant į pakabos įrengimo įtempių charakteristikas:

▶  Kalstytos integruotos kėlimo auselės: viršutinės kėlimo auselės pritaikytos monolitinės kalimo technologijos be suvirinimo defektų, todėl saugos koeficientas yra 2,5 karto.

▶  Apsaugos nuo siūbavimo įtaisas: turi skersines ribojančias konstrukcijas, kad būtų išvengta per didelio dujotiekio siūbavimo veikimo metu.

▶  Reguliuojamas pakabos strypas: standartiniai 1–3 m reguliuojami pakabos strypai, pritaikyti prie skirtingų montavimo aukščių.

▶  Apsaugos nuo kritimo konstrukcija: visose jungties vietose sumontuoti dvigubi saugos mechanizmai, kad būtų išvengta kritimo dideliame aukštyje.

▶  Vizualus poslinkio indikatorius: šone sumontuotos didelės skalės plokštės, kad antžeminis personalas galėtų lengvai stebėti veikimo būseną.

Visos serijos standartinių specifikacijų lentelė

Yra penkios standartinės pakabinamų pastovių spyruoklių atramų serijos, atitinkančios daugumą pramoninių reikalavimų:

Modelių serija	Vardinis apkrovos diapazonas (kN)	Vardinis poslinkio diapazonas (mm)	Darbinės temperatūros diapazonas (℃)	Standartinis pakabos strypo ilgis (m)	Didžiausias vieneto svoris (kg)
HCS-50	1–50	50, 100	-40 ~ +450	1.5	120
HCS-100	50–100	100, 150	-40 ~ +450	2.0	250
HCS-200	100–200	150, 200	-40 ~ +550	2.0	480
HCS-500	200–500	200, 300	-40 ~ +550	2.5	1200
HCS-1200	500–1200	300, 400	-196 ~ +550	3.0	3500

Visi gaminiai atitinka GB/T 17116.2, ANSI/ASME B31.1 ir API RP 551 standartus.

Išmatuotas našumas palyginti su pramonės standartais

Pagrindiniai pakabinamų nuolatinių spyruoklinių atramų veikimo rodikliai viršija nacionalinių standartų reikalavimus. Visi duomenys gaunami iš 100% pilnų mūsų CNAS akredituotos laboratorijos patikrinimų įrašų:

Veiklos rodiklis	Nacionalinio standarto reikalavimas	Tianshun išmatuota vertė
Apkrovos svyravimo koeficientas	≤5 %	≤4 %
Kėlimo ąselės tempiamasis stiprumas	1,5 karto vardinė apkrova	2,5 karto nominali apkrova
Neardomasis suvirinimo bandymas	20% mėginių ėmimo	100% pilna apžiūra
Nuovargio gyvenimas	≥100 000 ciklų	≥150 000 ciklų
Pakabos strypo reguliavimo tikslumas	±10 mm	±5 mm

Visą gyvavimo ciklą atsekama kokybės kontrolės sistema

Siekdami užtikrinti absoliučią gaminių, montuojamų dideliame aukštyje, saugumą, kiekvienai pakabinamai pastoviai spyruoklinei atramai priskiriame unikalų gaminio identifikavimo kodą, leidžiantį atsekti visą gyvavimo ciklą:

▶  Žaliavos atsekamumas: prie kiekvienos plieno partijos pridedamas originalus malūno bandymo sertifikatas (MTC), o spektrinės analizės rezultatai susieti su identifikavimo kodu.

▶  Gamybos proceso įrašai: visų svarbiausių procesų (suvirinimo, terminio apdorojimo, surinkimo) operatoriai ir laiko žymos yra visiškai dokumentuoti.

▶  Patikrinimo ataskaitų archyvavimas: visos patikrinimo ataskaitos konvertuojamos į elektronines bylas ir jų užklausą galima pateikti internetu naudojant identifikavimo kodą.

▶  Gamyklos žymėjimas: unikalus identifikavimo kodas, pagaminimo data ir tikrintojo numeris yra išgraviruoti gaminio vardinėje plokštelėje.

▶  Sekimas po pardavimo: produkto diegimo ir eksploatavimo informacija sinchroniškai įvedama į sistemą, suteikiant techninę pagalbą visą gyvenimą.

Tipiški taikymo scenarijai ir įrašai

Kabantys nuolatinės spyruoklinės atramos buvo sėkmingai pritaikytos daugiau nei 320 pramoninių projektų visame pasaulyje, kurių bendras pristatymas viršija 180 000 vienetų. Įprasti scenarijai apima:

▶  Elektrinių pagrindinių garo ir pakartotinio pašildymo garo vamzdynų didelio aukščio atkarpos

▶  Paaukštinti proceso vamzdynai naftos perdirbimo gamyklų zonose

▶  SGD priėmimo terminalų bako viršaus vamzdynai

▶  Pakabinamos aukštakrosnių karšto oro vamzdynų dalys plieno gamyklose

▶  Kersai upę ir kryžkelę pakelti garo vamzdynai miestuose

▶  Didelio skersmens vamzdynai atominių elektrinių įprastose salose

Galime pateikti ankstesnių projektų sutarčių kopijas, savininko priėmimo ataskaitas ir eksploatavimo vietoje nuotraukas, kaip įrodymą apie savo galimybes.

Išskirtinės montavimo ir techninės paslaugos

Prieš išsiunčiant kiekvienam produktui atliekami išsamūs vidaus bandymai

Prieš išsiuntimą kiekvienas gaminys praeina visą vidaus testavimo procesą. Šis procesas apima matmenų ir vizualinį patikrinimą, PMI (teigiamas medžiagos identifikavimas), kietumo bandymą, MT/PT neardomąjį bandymą, jei taikoma, spyruoklės apkrovos bandymą su apkrovos ir poslinkio kreivėmis ir dangos storio matavimą. Pateikiamos gamyklinių bandymų ataskaitos (FTR) ir medžiagų bandymų ataskaitos (MTR).

Trečiosios šalies akreditavimo paaiškinimas

Vidinis testavimas nėra tas pats, kas ILAC akredituotas trečiosios šalies testavimas. Jei reikalingas trečiosios šalies atliktas tyrimas arba laboratorinis tyrimas, tai gali būti teikiama kaip atskira pasirenkama paslauga.

Neprivalomos trečiųjų šalių tikrinimo paslaugos (cituojamos atskirai)

1. Medžiagų bandymas

Ši paslauga apima cheminės sudėties analizę, tempimo bandymus, Charpy žemos temperatūros smūgio bandymus ir kietumo bandymus.

2. Suvirinti NDT

Galimi metodai apima magnetinių dalelių testavimą (MT), skysčių prasiskverbimo testą (PT), ultragarsinį testavimą (UT) ir radiografinį tyrimą (RT).

3. Spyruoklinės apkrovos veikimo bandymas

Įtrauktos apkrovos poslinkio kreivės.

4. Karšto cinkavimo / epoksidinės dangos apsaugos nuo korozijos patikrinimas

5. Testavimas, gamyklos priežiūra ir patikrinimas prieš išsiuntimą (PSI)

Mūsų išskirtiniai pranašumai

Palyginti su LISEGA tarptautine vamzdžių palaikymo sistema

Mūsų gaminių apkrovos tikslumas, testavimo standartai ir dokumentacijos sistemos yra palygintos su LISEGA tarptautine vamzdžių palaikymo sistema.

Daugiau nei standartinis vidaus tiekėjas

Skirtingai nuo standartinių vietinių gamintojų, kurie tiekia tik patį gaminį, mes pateikiame apkrovos ir poslinkio kreivę su kiekvienu spyruoklės bloku. Taip pat padedame organizuoti trečiųjų šalių SGS testavimą ir patikrinimus, taip pat palaikome PE/CPE inžinierių atliekamų dokumentų peržiūras užsienio projektams.

Dažnai užduodami klausimai (DUK)

K: Ką daryti, jei įrengimo aukštis yra nepakankamas?

A: Mes galime pritaikyti trumpų pakabų strypų versijas pagal faktinį aikštelės aukštį arba pateikti geriausius įterptuosius montavimo sprendimus, kad maksimaliai sutaupytume montavimo vietos.

Kl .: Kaip sureguliuoti atramos apkrovą nuo žemės?

A: Visuose modeliuose yra įtaisai, reguliuojami ant žemės. Tikslus apkrovos derinimas gali būti baigtas nuo žemės naudojant tam skirtą išplėstinį veržliaraktį, todėl nereikia atlikti operacijų dideliame aukštyje.

Kl .: Kaip produktai yra apsaugoti transportavimo metu?

A: Naudojame pritaikytas medines dėžes su vidinėmis amortizacinėmis medžiagomis ir tvirtinimo įtaisais, kad transportavimo metu išvengtume švaistiklio mechanizmo deformacijos. Taip pat yra transportavimo fiksavimo įtaisas, užtikrinantis, kad produktai būtų pristatyti į vietą nepriekaištingos būklės.
