Lanksti plėtimosi jungtis, skirta dujotiekio šiluminiam poslinkiui kompensuoti ir vibracijai sugerti

Vamzdynų kompensacinės jungtys – tai lankstūs komponentai, montuojami vamzdynų sistemose, siekiant sugerti matmenų pokyčius, atsiradusius dėl šiluminio plėtimosi ir susitraukimo, taip pat slopinti vibraciją, sumažinti triukšmą ir kompensuoti nedidelį įrengimo neatitikimą. Be išsiplėtimo jungčių šiluminis augimas ilgų vamzdžių eigoje sukeltų didžiulę įtampą, kuri gali pažeisti siurblius, vožtuvus, purkštukus ir patį vamzdį.Yangzhou Tianshun vamzdynų technologijagamina tris pagrindines kompensacinių jungčių šeimas – metalines dumples, gumą ir audinį – kiekviena sukurta tam tikroms slėgio, temperatūros ir terpės sąlygoms.

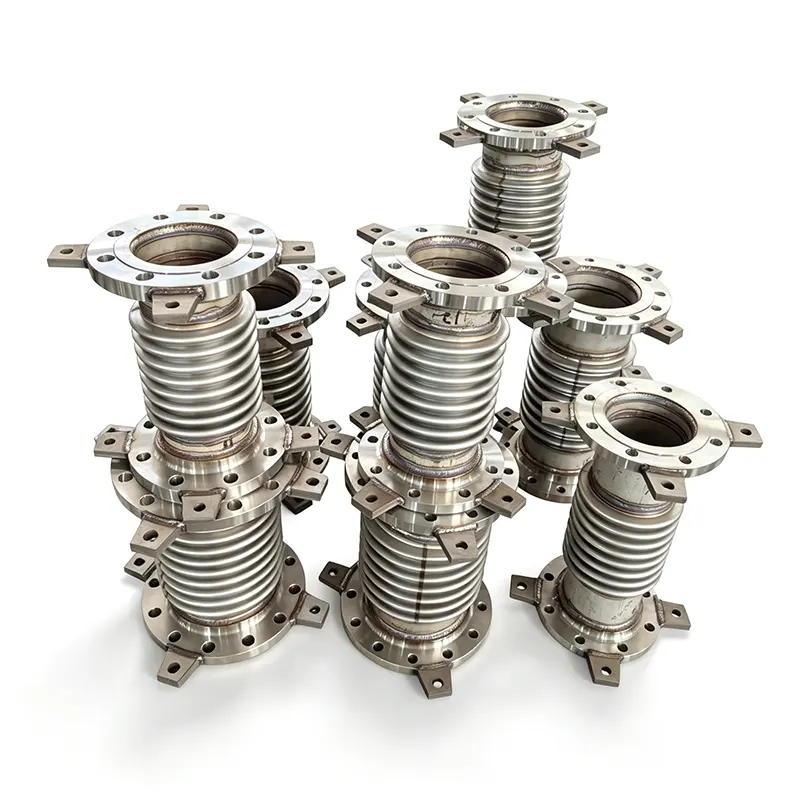

Metalinės dumplių kompensacinės jungtys

Metalinės kompensacinės jungtys, dar vadinamos dumplių kompensacinėmis jungtimis, yra pagamintos iš vieno ar kelių vingiuotų nerūdijančio plieno silfonų elementų, sujungtų su galinėmis detalėmis, tokiomis kaip flanšai, suvirinimo galai arba srieginės jungtys. Jie skirti slėginėms vamzdynų sistemoms ir gali sugerti ašinį, šoninį ir kampinį judėjimą atskirai arba kartu.

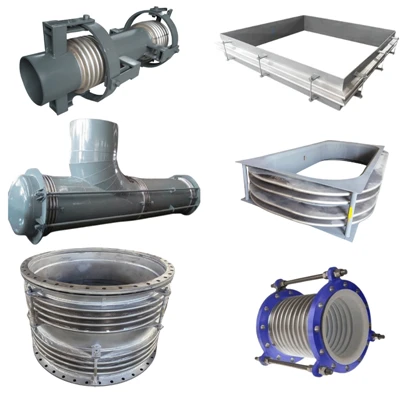

Konfigūracijos svyruoja nuo paprastų vienos ašies blokų iki sudėtingų surištų, universalių, šarnyrinių ir subalansuotų slėgių konstrukcijų, kurios turi slėgio trauką arba apriboja judėjimą tam tikrose plokštumose. Silfonai paprastai gaminami iš 304, 321 arba 316 l nerūdijančio plieno, o korozijos ar aukštos temperatūros priežiūrai galima naudoti didelio legiravimo variantus, pvz., Inconel arba Hastelloy. Slėgio reitingai apima visą vakuumą iki kelių šimtų barų, priklausomai nuo skersmens ir silfono sluoksnių skaičiaus.

Guminės kompensacinės jungtys

Guminės kompensacinės jungtys siūlo lengvą, vibraciją slopinančią alternatyvą metaliniams įrenginiams, skirtiems mažesniam slėgiui. Pagamintos iš sustiprintos sintetinės gumos, tokios kaip EPDM, NBR, neopreno arba PTFE pamušalu, jie sugeria šiluminį judėjimą, sumažina konstrukcijos keliamą triukšmą ir kompensuoja vamzdynų ir įrangos nesutapimą. Jie plačiai naudojami vandens valymui, ŠVOK, siurblinėse ir cheminių medžiagų perdavimo linijose, kur pirmenybė teikiama atsparumui korozijai ir smūgių absorbcijai.

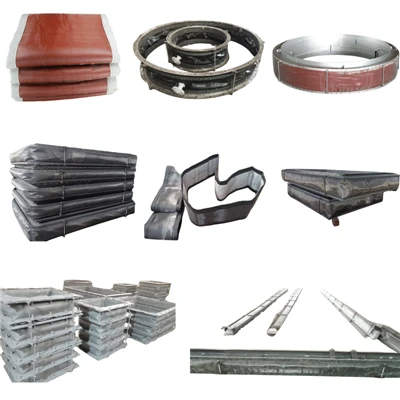

Audinio plėtimosi jungtys

Medžiaginės arba nemetalinės kompensacinės jungtys pirmiausia skirtos žemo slėgio ortakiams ir dūmų sistemoms, veikiančioms aukštoje temperatūroje. Jie susideda iš kelių aukštai temperatūrai atsparių audinių sluoksnių, izoliacijos ir sandarinimo medžiagų, įrėmintų metalo arba plieno dirbiniais. Galinčios sugerti didelius ašinius, šoninius ir kampinius judesius su labai maža reakcijos jėga, audinių jungtys yra dažnos elektrinėse, atliekų gavybos įrenginiuose, cemento krosnyse ir pramoninėse išmetimo sistemose, veikiančiose iki 1000 °C ir aukštesnėje temperatūroje su tinkama izoliacija.

Pagrindinės specifikacijos ir individuali inžinerija

Mūsų kompensacinių siūlių asortimentas apima vardinius skersmenis nuo DN25 (1 colio) iki DN4000 (160 colių) ir didesnius individualius audinių vienetus. Standartiniai akis į akį matmenys atitinka įprastas pramonės normas, o pasirinktiniai ilgiai, judėjimo pajėgumai ir galinės konfigūracijos gaminami pagal užsakymą. Kiekviena jungtis yra patikrinta hidrostatiškai ir, jei reikia, ciklo metu, užtikrinant visišką medžiagos atsekamumą nuo ritės iki galutinio surinkimo.

Visos kompensacinės jungtys yra suprojektuotos ir pagamintos pagal tarptautinius standartus, įskaitant EJMA, ASME B31.1, ASME B31.3, EN 14917 ir GB/T 12777. Taip pat turime ISO 9001:2015 sertifikatą ir galime tiekti CE ženklu pažymėtus įrenginius Europos rinkai.

Integracija su vamzdžių palaikymo sistemomis

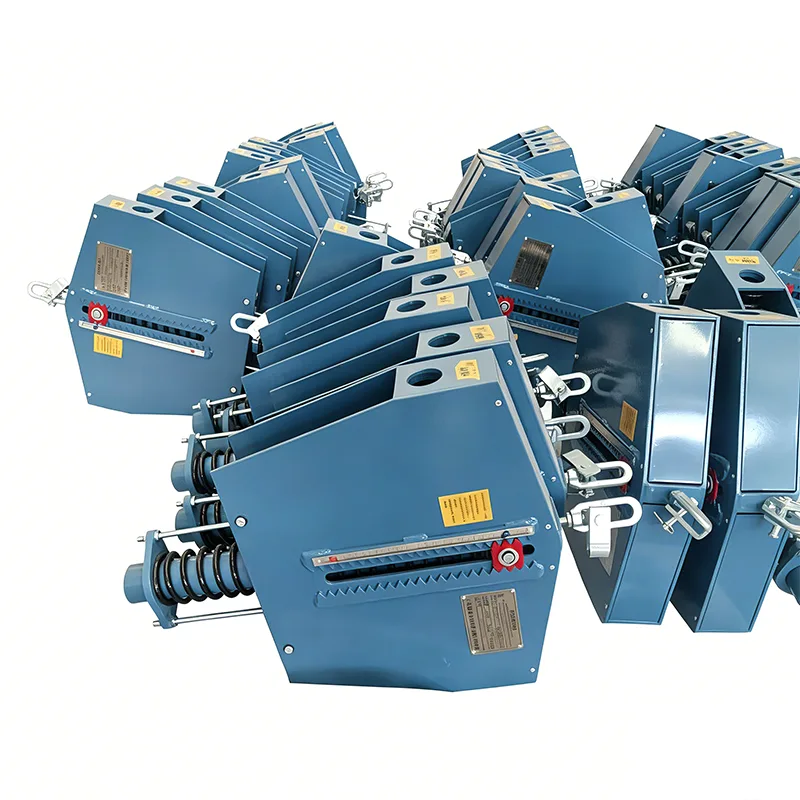

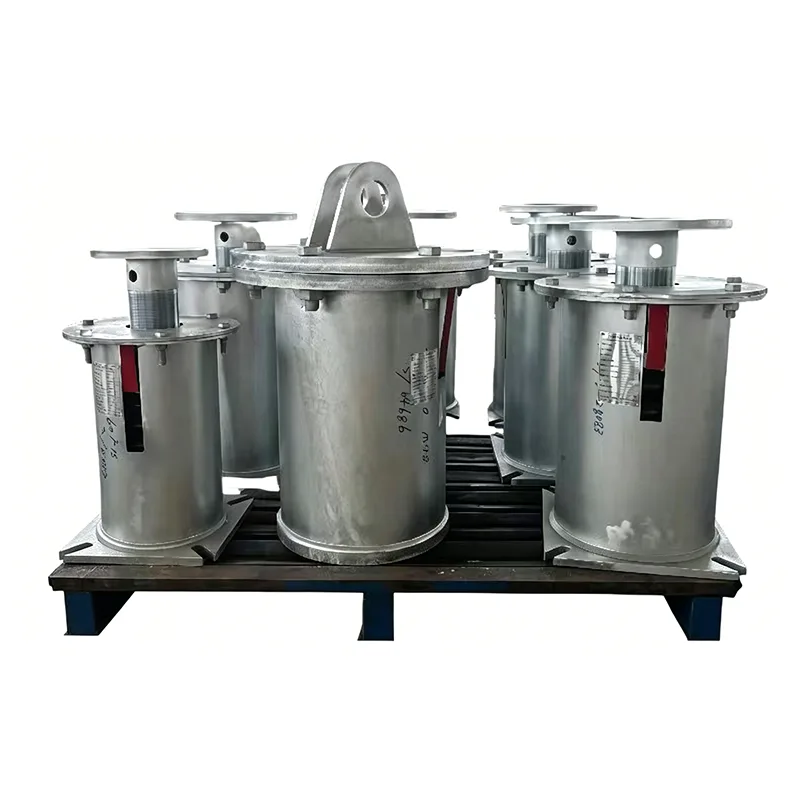

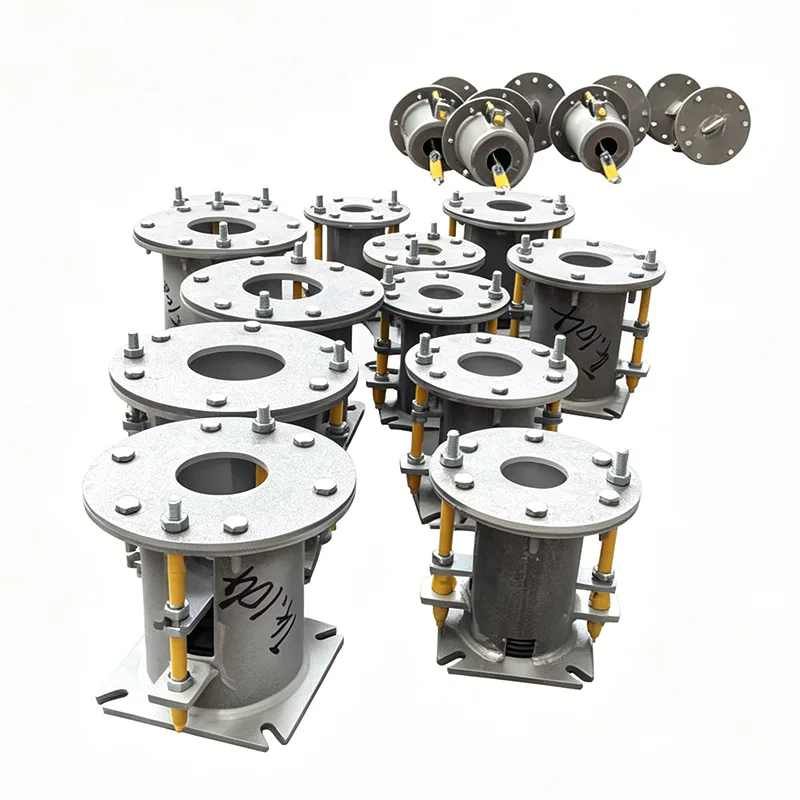

Kompensacinės jungtys beveik visada nurodomos kaip dalis visos vamzdyno lankstumo analizės, veikiančios kartu su spyruoklinėmis atramomis ir standžiomis vamzdžių atramomis, kad būtų galima valdyti judėjimą ir apkrovą. Linijose, kuriose yra didelis vertikalus šiluminis augimas, kintamos spyruoklinės pakabos arba pastovios spyruoklinės pakabos neša vamzdžio svorį, o kompensacinė jungtis sugeria ašinį ir šoninį poslinkį. Sistemose, kuriose veikia dinamiški reiškiniai, pvz., vandens plaktukas ar seisminė apkrova, hidrauliniai slopintuvai dažnai įrengiami lygiagrečiai su kompensacinėmis jungtimis, kad būtų suvaržytas staigus judėjimas ir būtų užtikrintas laipsniškas šiluminis poslinkis.

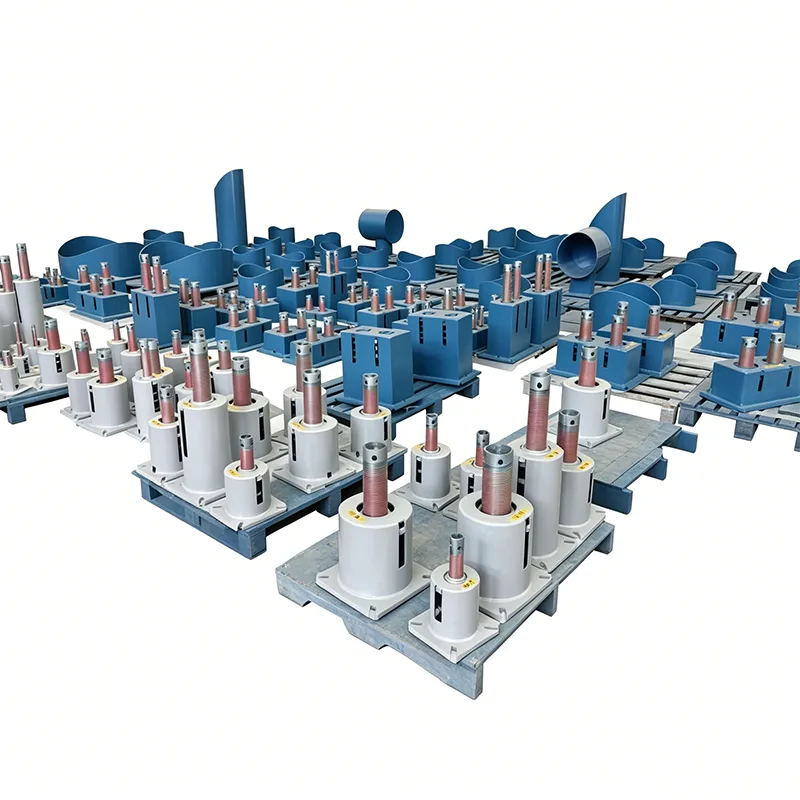

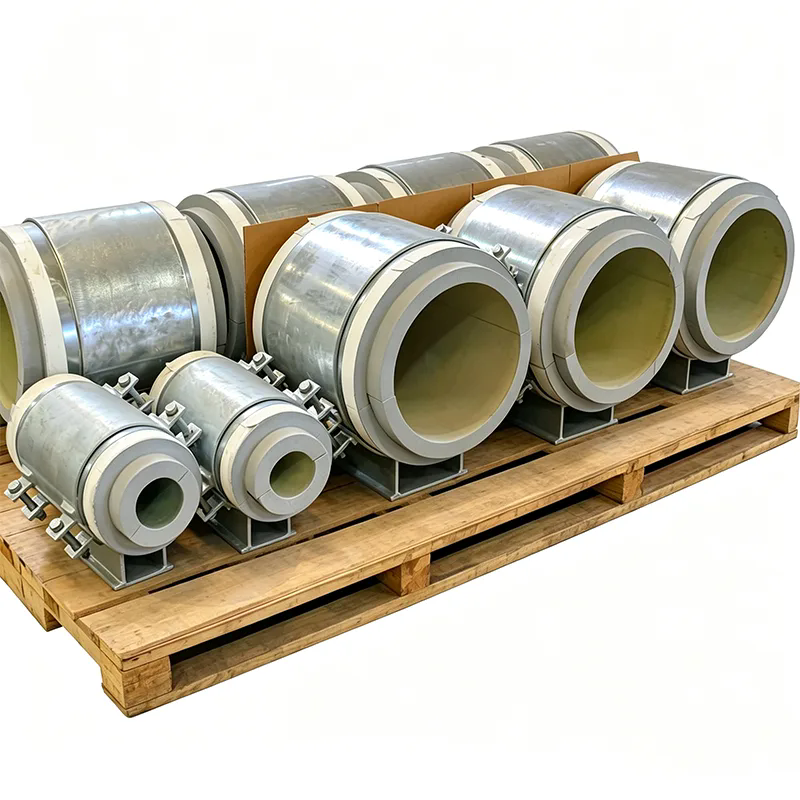

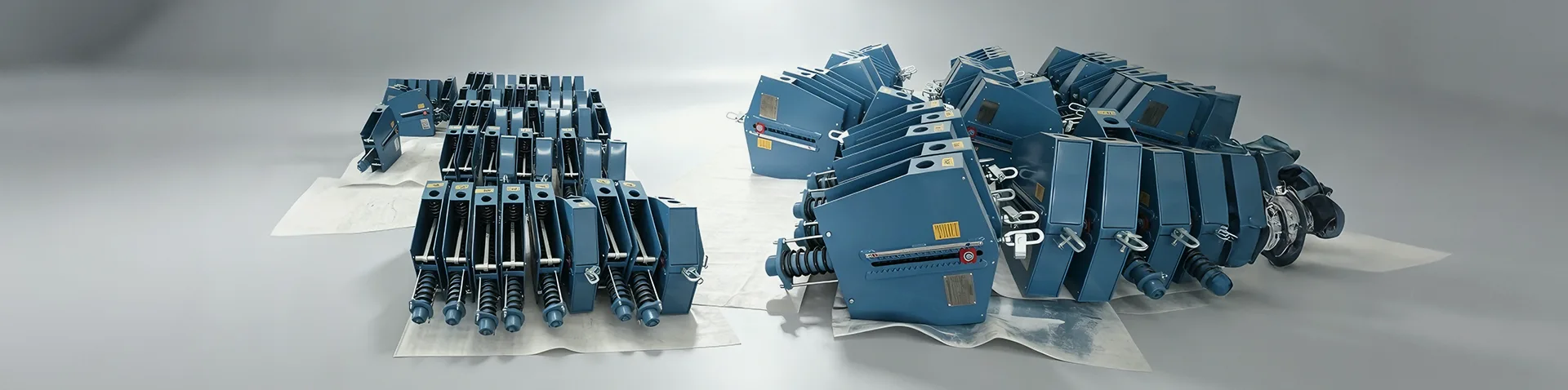

Visas mūsų produktų asortimentas taip pat apima vamzdžių atramų atramas, iš anksto izoliuotas vamzdžių atramas kriogeninėms ir aukštos temperatūros linijoms bei visą spyruoklinių pakabų ir atramų asortimentą, todėl klientai gali įsigyti kompensacines jungtis ir su jais susijusią atraminę įrangą iš vieno gamintojo.

Taikymas įvairiose pramonės šakose

Kompensacinės jungtys nurodytos beveik visuose perdirbimo pramonės sektoriuose: elektros energijos (šilumos, branduolinės, atsinaujinančios energijos), naftos ir dujų (rafinavimo gamyklos, vamzdynai, SGD terminalai), vandens ir nuotekų valymo, naftos chemijos ir farmacijos gamyklų, kasybos ir mineralų perdirbimo, maisto ir gėrimų gamybos, centralizuoto šildymo ir pastatų ŠVOK sistemose.

Kokybė ir aptarnavimas

Prieš išsiunčiant iš mūsų 35 000 m² gamyklos Jiangsu, Kinijoje, kiekviena kompensacinė jungtis yra išbandoma slėgio ir matmenų patikra. Mūsų inžinierių komanda padeda klientams atlikti judėjimo skaičiavimus, medžiagų pasirinkimo gaires ir pasirinktinio dizaino apžvalgas. Standartinis pristatymo laikas trunka nuo dviejų iki keturių savaičių, priklausomai nuo dydžio ir sudėtingumo, o skubūs užsakymai gali būti priimami iš anksto susitarus. Turėdami daugiau nei 14 metų patirtį tiekdami vamzdynų komponentus į daugiau nei 45 šalis, aptarnaujame EPC rangovus, inžinerines firmas ir galutinius vartotojus visame pasaulyje.

Dažnai užduodami klausimai

Kokio tipo kompensacinę jungtį turėčiau pasirinkti – metalinį, guminį ar audinį?

Pasirinkite pagal slėgį, temperatūrą ir terpę. Metalinės silfoninės jungtys atlaiko aukštą slėgį ir platų temperatūros diapazoną ir yra numatytosios proceso vamzdynuose. Guminės jungtys pasižymi puikiu vibracijos slopinimu ir atsparumu korozijai vandenyje ir švelniu cheminiu poveikiu. Audinių jungtys naudojamos didelio skersmens, žemo slėgio, aukštos temperatūros ortakiams, tokiems kaip dūmų ir išmetimo sistemos.

Kokius judesius gali sugerti išsiplėtimo jungtis?

Priklausomai nuo konstrukcijos, kompensacinės jungtys gali sugerti ašinį (suspaudimą / išplėtimą), šoninį (statmeną poslinkį) ir kampinį (sukimosi) judėjimą atskirai arba kartu. Pavieniai dumpliniai blokai pirmiausia valdo ašinį judėjimą, o universalios, šarnyrinės ir kardaninės konstrukcijos naudojamos šoniniam ir kampiniam poslinkiui.

Ar man reikia spyruoklinių atramų, kai montuoju kompensacinę jungtį?

Daugeliu atvejų taip. Kompensacinės jungtys sugeria šiluminį judėjimą, bet nėra skirtos nešti vamzdžio svorį. Kintamos spyruoklinės pakabos arba nuolatinės spyruoklinės pakabos palaiko tuščiąją vamzdžio ir turinio apkrovą, o kompensacinė jungtis gali laisvai judėti. Tinkamas atramos pasirinkimas yra visos vamzdžio įtempių analizės dalis.

Kokių standartų laikosi jūsų kompensacinės jungtys?

Mūsų metalinės kompensacinės jungtys yra sukurtos pagal EJMA standartus ir atitinka ASME B31.1, ASME B31.3, EN 14917 ir GB/T 12777. Gumos ir audinio blokai atitinka taikomus ISO, EN ir ASTM standartus. Paprašius galima gauti CE ženklinimą ir trečiosios šalies patikrą.

Koks yra tipiškas kompensacinės jungties tarnavimo laikas?

Tarnavimo laikas priklauso nuo temperatūros, slėgio, judėjimo ciklų, terpės korozijos ir montavimo kokybės. Tinkamo dydžio ir sumontuotas metalinis silfoninis sujungimas įprastai tarnauja 10–20 metų, kai naudojamas įprastas pramoninis darbas. Gumos ir audinio jungtys paprastai turi trumpesnį tarnavimo laiką ir yra laikomos keičiamais nusidėvinčiais elementais. Pagal pageidavimą galime pateikti konkrečių silfonų konstrukcijų nuovargio ciklo duomenis.
