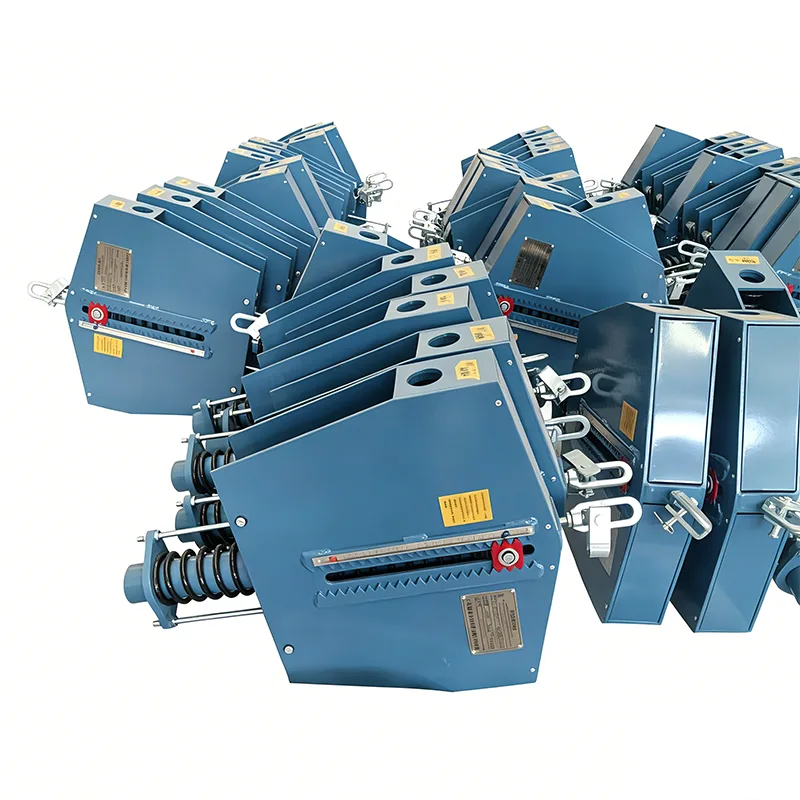

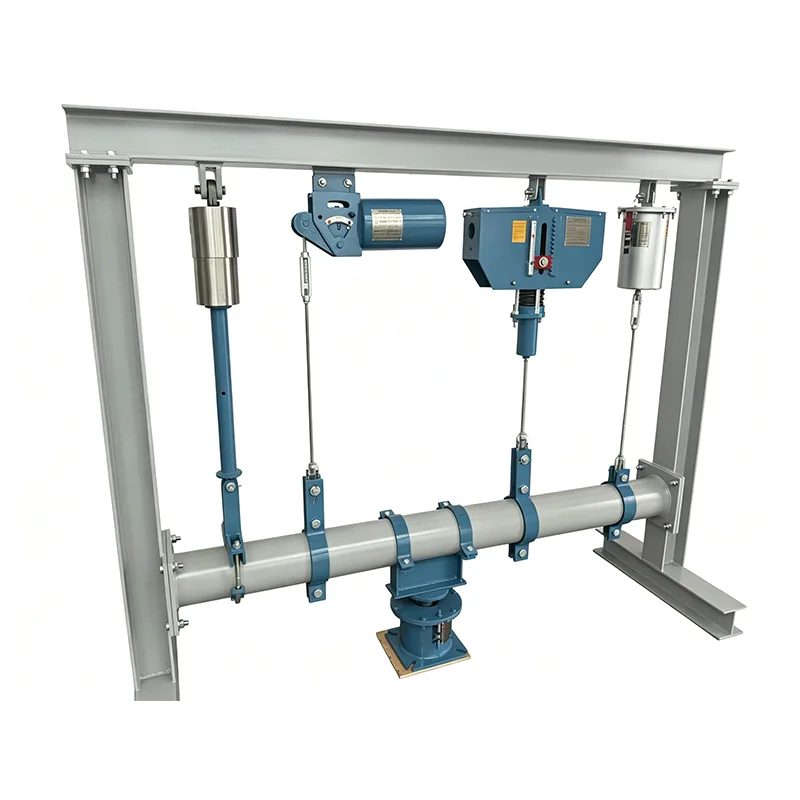

Garo vamzdžio nuolatinis spyruoklinis palaikymas

Garo vamzdynai veikimo metu sukuria didelį šiluminį poslinkį ir yra labai jautrūs apkrovos pokyčiams. Kai vamzdyno temperatūra pakyla nuo aplinkos temperatūros iki darbinės temperatūros, atsiras vertikalus poslinkis nuo kelių centimetrų iki dešimčių centimetrų. Jei naudojami įprasti atraminiai įtaisai, apkrova smarkiai svyruos kartu su poslinkiu, dėl to susikaups vamzdžio įtempis, bus pažeistos įrangos jungtys ir net plyš vamzdis. Steam Pipe Constant Spring Support yra specialus palaikymo įrenginys, sukurtas tokioms problemoms spręsti. Jis suteikia beveik pastovią atraminę jėgą per visą poslinkio eigą, užtikrindamas saugų ir patikimą garo vamzdynų sistemų veikimą.

Apkrovos ir poslinkio kreivė, gauta atliekant nuolatinės spyruoklės atramos / pakabos tipo bandymą. Horizontali ašis reiškia poslinkį, o vertikali ašis – apkrovą. Kreivė išlieka apytiksliai horizontali per visą darbo eigą, parodydama, kad atraminė jėga išlieka iš esmės pastovi, kai vamzdynas išsisuka dėl šiluminio plėtimosi ir susitraukimo.

Šis tipo bandymas patikrina nuolatinių spyruoklių blokų apkrovos pastovumą, visišką važiavimo stabilumą ir veikimo patikimumą. Prieš išsiunčiant visus gamybos įrenginius kalibruojama apkrova, o apkrovos nuokrypis reguliuojamas ±6 % ribose pagal ANSI/MSS-SP-58-2018 ir NB/T47038-2013.

Šie gaminiai tinka pramoninėms vamzdynų sistemoms su dideliu šiluminiu poslinkiu, įskaitant magistralinius garo vamzdynus ir kitus aukštos temperatūros ir aukšto slėgio vamzdynus.

Darbo principas ir struktūrinė sudėtis

Sukurta remiantis momento balanso principu, „Steam Pipe Constant Spring Support“ spyruoklių elastinę jėgą paverčia pastovia atramine jėga, naudodama sujungimo mechanizmą. Kai vamzdynas juda vertikaliai, spyruoklės deformaciją kompensuoja jungties sistema, kad būtų išlaikyta stabili išėjimo jėga, o apkrovos kitimo greitis kontroliuojamas 5 %.

Standartinius produktus sudaro šie pagrindiniai komponentai:

▶  Spyruoklinis agregatas: pagamintas iš didelio stiprumo legiruotojo spyruoklinio plieno ir apdorotas daugybe terminio apdorojimo procesų.

▶  Momento balansavimo mechanizmas: tiksliai apdorota jungtis ir kumštelio mazgas.

▶  Apkrovos reguliavimo įtaisas: leidžia tiksliai reguliuoti išvesties apkrovą vietoje.

▶  Poslinkio indikatorius: aiškiai rodo tikrąjį vamzdynų poslinkį.

▶  Korpusas ir jungiamieji mazgai: pagaminti iš aukščiausios kokybės anglinio plieno su antikoroziniu paviršiumi.

Gaminio techninės specifikacijos

Pastovios spyruoklinės pakabos specifikacijų lentelė	Pavyzdys
Modelis / Serija	PH, LH, CA, CS, TH
Apkrova (veikianti)	0,1 kN - 500 kN
Total Travel	50 mm, 100 mm, 200 mm, 400 mm
Tikros kelionės	Iki 600 mm
Apkrovos nuokrypis (tolerancija)	± 5 % (standartinis) / ± 3 % (aukštas prec.)
Montavimo padėtis	Horizontalus / Vertikalus
Būsto apdaila	Karštai cinkuotas / epoksidinis
Darbinė temp.	-20°C iki +80°C (aplinkos)
Spyruoklinės ritės medžiaga	60Si2Mn / 50CrVA
Apkrovos reguliavimo diapazonas	±10 % (reguliavimas lauke)

Pagrindinės techninės savybės

▶  Puikus pastovios jėgos veikimas: apkrovos kitimo koeficientas ≤ 5 % per visą eigą, viršijant nacionalinių standartų reikalavimus.

▶  Didelis poslinkio diapazonas: didžiausias poslinkis siekia iki 400 mm, puikiai tinka didelio skersmens aukštos temperatūros garo vamzdynams.

▶  Išsami apkrovos aprėptis: yra visa serija apkrovos įvertinimų nuo 0,5 kN iki 500 kN.

▶  Kompaktiška struktūra: pritaikytas optimizuotas erdvinis dizainas, jo bendras tūris yra 20 % mažesnis nei tradicinių pastovių spyruoklių atramų.

▶  Lengvas montavimas: prieš pristatymą iš anksto nustatykite nurodytą apkrovą. Norint pradėti eksploatuoti vietoje, reikia tik paprasto tvirtinimo.

▶  Aukštas saugumas ir patikimumas: įrengta apsauga nuo perkrovos ir važiavimo ribojimo įtaisai, kad būtų išvengta atsitiktinių pažeidimų.

Našumo palyginimas su kintamomis spyruoklinėmis atramomis

Palyginimo elementai	Garo vamzdžio nuolatinis spyruoklinis palaikymas	Kintama spyruoklinė vamzdyno atrama
Apkrovos kitimo koeficientas	≤ 5 %	≤ 25 %
Maksimalus poslinkis	400 mm	200 mm
Taikomi vamzdynai	Didelio poslinkio ir didelio jautrumo apkrovai garo vamzdynai	Vamzdynai su bendru šiluminiu poslinkiu
Streso kontrolės efektyvumas	Puikiai	Gerai
Įrangos prijungimo apsauga	Prasmingesnis	Įprasta
Gamybos savikaina	Palyginti aukštas	Vidutinis
Darbinė temperatūra	-196 ℃ ~ +600 ℃	-40 ℃ ~ +450 ℃

Standartiniai techniniai parametrai

Parametro pavadinimas	Techninės specifikacijos
Darbinės apkrovos diapazonas	0,5kN – 500kN
Vardinis poslinkis	50 mm, 100 mm, 150 mm, 200 mm, 300 mm, 400 mm
Apkrovos kitimo koeficientas	≤ 5 %
Darbinė temperatūra	-196 ℃ ~ +600 ℃
Pavasario medžiaga	60Si2MnA, 50CrVA, Aukštai temperatūrai atsparus lydinys
Būsto medžiaga	Q235B, Q345B, nerūdijantis plienas
Paviršiaus apdorojimas	Karštas cinkavimas, Epoksidinis cinko gruntas + Aukštai temperatūrai atsparus viršutinis sluoksnis
Taikomi standartai	GB/T 17116.2-2018, HG/T 20644-1998, ANSI/ASME B31.1

Tipiški taikymo scenarijai

Steam Pipe Constant Spring Support daugiausia taikoma garo vamzdynų sistemoms, turinčioms didelį šiluminį poslinkį ir griežtus apkrovos stabilumo reikalavimus:

▶  Šiluminių elektrinių pagrindiniai garo vamzdynai ir pakartotinio šildymo garo vamzdynai

▶  Garo vamzdynų sistemos įprastoje atominių elektrinių saloje

▶  Aukštos temperatūros garo perdavimo vamzdynai naftos perdirbimo gamyklose

▶  Garų tiekimo vamzdynai geležies ir plieno gamyklose

▶  Aukštos temperatūros karšto vandens ir garo magistralinės linijos miesto centriniam šildymui

▶  Šildymo garais vamzdynų sistemos chemijos gamyklose

Pirmiau nurodytoms reikmėms kintamoji vamzdyno spyruoklinė atrama nebeatitinka eksploatacinių reikalavimų, kai vamzdyno poslinkis viršija 100 mm arba reikalinga griežta apkrovos kitimo kontrolė. Tokiais atvejais nuolatinės spyruoklinės atramos yra privalomos, kad būtų užtikrintas sistemos saugumas.

Gamyba ir kokybės kontrolė

Yangzhou Tianshun Piping gali pasigirti 14 metų profesine patirtimi gaminant nuolatines spyruoklines atramas, turinčias visas gamybos patalpas ir tikslumo bandymo prietaisus. Įdiegėme griežtą, pilną kokybės kontrolės sistemą, siekdami užtikrinti, kad visi produktai atitiktų tarptautinius standartus:

Prieš išsiunčiant kiekvienam produktui atliekami išsamūs vidaus bandymai

Prieš išsiuntimą kiekvienas gaminys praeina visą vidaus testavimo procesą. Šis procesas apima matmenų ir vizualinį patikrinimą, PMI (teigiamas medžiagos identifikavimas), kietumo bandymą, MT/PT neardomąjį bandymą, jei taikoma, spyruoklės apkrovos bandymą su apkrovos ir poslinkio kreivėmis ir dangos storio matavimą. Pateikiamos gamyklinių bandymų ataskaitos (FTR) ir medžiagų bandymų ataskaitos (MTR).

Trečiosios šalies akreditavimo paaiškinimas

Vidinis testavimas nėra tas pats, kas ILAC akredituotas trečiosios šalies testavimas. Jei reikalingas trečiosios šalies atliktas tyrimas arba laboratorinis tyrimas, tai gali būti teikiama kaip atskira pasirenkama paslauga.

Neprivalomos trečiųjų šalių tikrinimo paslaugos (cituojamos atskirai)

1. Medžiagų bandymas

Ši paslauga apima cheminės sudėties analizę, tempimo bandymus, Charpy žemos temperatūros smūgio bandymus ir kietumo bandymus.

2. Suvirinti NDT

Galimi metodai apima magnetinių dalelių testavimą (MT), skysčių prasiskverbimo testą (PT), ultragarsinį testavimą (UT) ir radiografinį tyrimą (RT).

3. Spyruoklinės apkrovos veikimo bandymas

Įtrauktos apkrovos poslinkio kreivės.

4. Karšto cinkavimo / epoksidinės dangos apsaugos nuo korozijos patikrinimas

5. Testavimas, gamyklos priežiūra ir patikrinimas prieš išsiuntimą (PSI)

Mūsų išskirtiniai pranašumai

Palyginti su LISEGA tarptautine vamzdžių palaikymo sistema

Mūsų gaminių apkrovos tikslumas, bandymų standartai ir dokumentacijos sistemos yra lyginami su LISEGA tarptautine vamzdžių palaikymo sistema.

Daugiau nei standartinis vidaus tiekėjas

Skirtingai nuo standartinių vietinių gamintojų, kurie tiekia tik patį gaminį, mes pateikiame apkrovos ir poslinkio kreivę su kiekvienu spyruoklės bloku. Taip pat padedame organizuoti trečiųjų šalių SGS testavimą ir patikrinimus, taip pat palaikome PE/CPE inžinierių atliekamų dokumentų peržiūras užsienio projektams.

Atrankos gairės ir pagalbinės paslaugos

Vamzdynų atramos turi būti parenkamos pagal dujotiekio poslinkį ir jautrumą apkrovai: Pasirinkite kintamą vamzdyno spyruoklinę atramą, jei vertikalus dujotiekio poslinkis yra mažesnis nei 100 mm, o sistema nėra jautri apkrovos svyravimams. Pasirinkite Pastovi spyruoklinė atrama, kai poslinkis viršija 100 mm arba dujotiekis yra labai jautrus apkrovos pokyčiams.

Teikiame visą spektrą profesionalių pagalbinių paslaugų:

▶  Nemokama vamzdynų įtempių analizė ir pakabos bei atramos pasirinkimo skaičiavimas

▶  Nestandartinių pastovių spyruoklių atramų projektavimas ir gamyba

▶  Įdiegimo vietoje ir paleidimo paslauga

▶ 12 mėnesių garantija su nemokamu sugedusių gaminių pataisymu arba pakeitimu per garantinį laikotarpį

▶  Ilgalaikis atsarginių dalių tiekimas ir nuolatinė techninė pagalba
