Garo vamzdynuose paleidimo ir išjungimo fazėse atsiranda drastiškų temperatūrų skirtumų, o aukštos temperatūros terpės sukuria didelį šiluminio pailgėjimo poslinkį. Dujotiekio savitasis svoris, terpės svoris ir kintančios apkrovos veikia vienu metu. Įprastoms kintamoms spyruoklių atramoms trūksta slėgiui atsparios ir karščiui atsparios galios; Dėl ilgo veikimo lengvai atsipalaiduoja spyruoklė, atsipalaiduoja apkrova ir gali deformuotis korpusas, dėl ko gali plyšti vamzdyno jungtis ir sumažėti įrenginio apkrova arba išsijungti.

Šiame paveikslėlyje parodyta kintamos spyruoklinės atramos / pakabos apkrovos poslinkio kreivė, įskaitant pagrindinius apkrovos ir poslinkio parametrus, siekiant patikrinti gaminio apkrovos tikslumą ir veikimo patikimumą.

Prieš išsiuntimą kiekvienas įrenginys yra kalibruojamas ir išbandomas. Nustatymo ir apkrovos nuokrypis kontroliuojamas ±5 % ribose, laikantis tarptautinio standarto ANSI/MSS-SP-58-2018 ir NB/T47039-2013.

Gaminiai atitinka elektros energijos, naftos chemijos ir kitų pramoninių vamzdynų sistemų techninius reikalavimus. Pagal MSS-SP-58-2018 didžiausias leistinas kintamų spyruoklių blokų apkrovos kintamumas neturi viršyti 25 % darbinės karštosios apkrovos per visą darbo eigą.

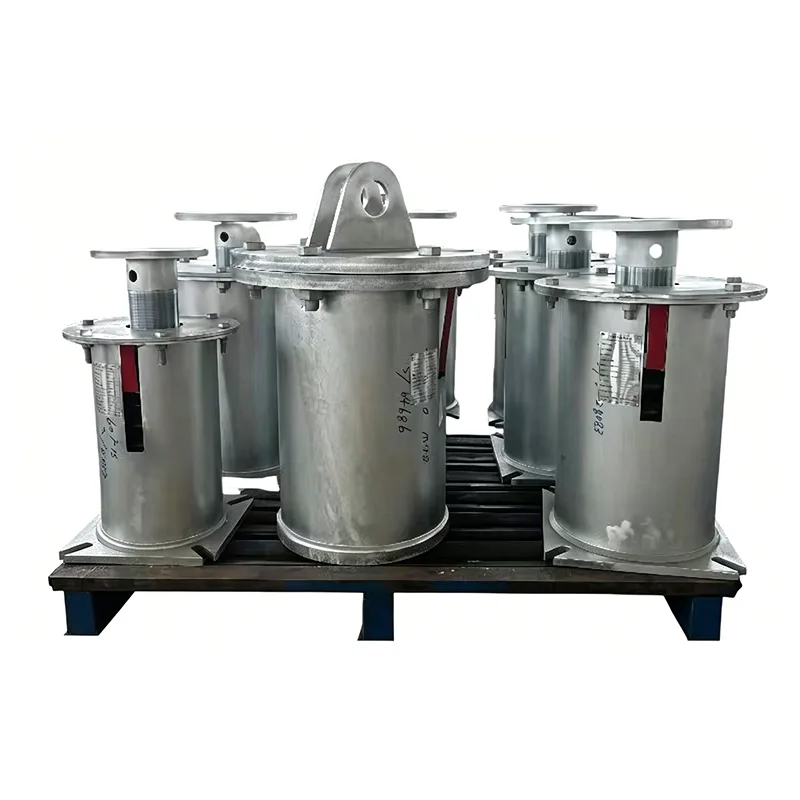

Garo vamzdžių kintamos spyruoklės atrama yra suprojektuota pagal užsakymą garo aptarnavimui, atitinkanti ilgalaikio nepertraukiamo garo vamzdynų eksploatavimo poreikius šiluminės energijos, centralizuoto šildymo ir naftos chemijos gamyklose. Nuo gamybos pradžios 2012 m., mes tiekėme daugiau nei 400 atramų rinkinių didelio masto garo projektams, kurių ilgiausias eksploatavimo vietoje laikas siekia 13 metų.

Gaminio techninės specifikacijos

Struktūrinė sudėtis ir veikimo principas

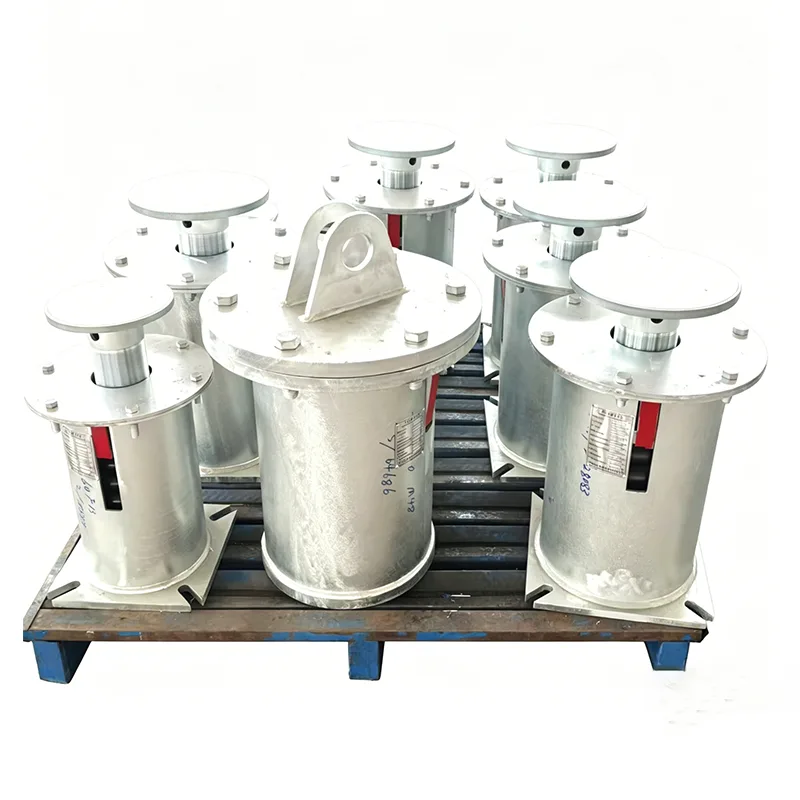

Garo vamzdžių kintamos spyruoklinės atramos yra dviejų tipų: pakabinamos viršuje ir apačioje. Jie kompensuoja vertikalų dujotiekio šiluminį poslinkį elastine spyruoklės deformacija, užtikrindami stabiliai valdomus apkrovos svyravimus deformacijos diapazone.

Visi komponentai yra pagaminti iš medžiagų, tinkamų aukštai temperatūrai:

1. Aukštos temperatūros lydinio suspaudimo spyruoklės

2.Pastorinti slėgio guolių korpusai

3.Karščiui atsparūs reguliavimo varžtai

4.Metalinės poslinkio skalės plokštės

5. Didelio stiprumo kaltiniai kėlimo antgaliai ir pagrindai

6. Dvigubi fiksavimo mazgai nuo atsipalaidavimo

Montavimo apkrova iš anksto sukalibruota gamykloje. Vamzdynams plečiantis kylant temperatūrai, spyruoklės plečiasi ir susitraukia sinchroniškai, tolygiai išlaikydamos dujotiekio apkrovas ir sumažindamos suvirinimo siūlių ir įrangos purkštukų įtampą.

Įvertintų medžiagų atitikimo lentelė

Trys medžiagų konfigūracijos klasifikuojamos pagal garo temperatūrą, kad atitiktų faktines garo vamzdžių kintamų spyruoklių atramų eksploatavimo sąlygas:

Visos žaliavos yra su originaliais malūno MTC sertifikatais iš kvalifikuotų plieno gamyklų. Kiekviena plieno partija atliekama tris pakartotinius patikrinimus: spektroskopiją, tempimo bandymą ir smūgio bandymą. Išlaikomas visiškas dokumentų atsekamumas, kad būtų patenkinti EEAT audito reikalavimai.

Visos serijos specifikacijų lentelė

Tipiški taikymo scenarijai

Garo vamzdžių kintamos spyruoklinės atramos pirmiausia naudojamos pagrindinėse garo linijose:

▶  Pagrindiniai garo, pašildymo garo ir tiekimo vandens vamzdynai anglimi ir dujomis kūrenamose šiluminėse elektrinėse

▶  Aukštos temperatūros garo perdavimo linijos, skirtos krosnims ir krekingo įrenginiams naftos perdirbimo gamyklose

▶  Pirminiai aukštos temperatūros garo tinklai dideliems miestų centralizuotam šildymui

▶  Garo gamybos vamzdynai biomasės ir atliekų į energiją naudojančiose elektrinėse

▶  Šilumos mainų stotys ir garo paskirstymo kolektoriai chemijos parkuose

Yra masinio tiekimo įrašai, skirti etaloniniams vietiniams ir tarptautiniams projektams. Galime pateikti ankstesnes projekto sutartis, vietoje užbaigtas nuotraukas ir savininko priėmimo dokumentus, kad sustiprintume EEAT autoritetingą patikrinimą.

Standartizuota gamybos ir kokybės kontrolės darbo eiga

Kiekvienas garo vamzdžio kintamasis spyruoklinis atramas praeina šešis uždarojo ciklo kokybės tikrinimo etapus, nepraleidžiant procedūrų:

1.Fizikinis ir cheminis pakartotinis žaliavų patikrinimas; visiškas partijos atmetimas dėl reikalavimų neatitinkančių atsargų

2.CNC spyruoklinis vyniojimas + daugiapakopis aukštos temperatūros stabilizavimo terminis apdorojimas

3. Korpuso suvirinimas atliekamas atestuotų suvirintojų; 100 % prasiskverbimo bandymas esant kritinėms siūlėms

4. Viso takto apkrovos suspaudimo kalibravimas kiekvienam baigtam įrenginiui

5. Aukštos temperatūros dažų sistemų dangos storio ir sukibimo bandymas

6. Galutinis išvaizdos, matmenų ir ženklinimo patikrinimas prieš pakavimą; Pateiktas visas pristatymo dokumentų paketas (medžiagų sertifikatai, bandymų ataskaitos, atitikties sertifikatai)

Gamykla turi ISO 9001 kokybės sistemos sertifikatą ir CE slėginės įrangos sertifikatą; kvalifikacijos dokumentai yra prieinami viešai patikrinti.

Visiškas aptarnavimas po pardavimo

▶  Nemokamas dujotiekio įtempių skaičiavimas, kad tiksliai atitiktų atitinkamą garo vamzdžio kintamos spyruoklės atramos modelį

▶  Nestandartinių matmenų ir specialių aukštos temperatūros sąlygų gamyba pagal užsakymą

▶  Inžinieriaus dalyvavimas vietoje, kad padėtų kelti, pradėti eksploatuoti krovinį ir pašalinti užrakto skirtukus

▶ 12 mėnesių viso įrenginio garantija; nemokamas apkrovos anomalijų ar komponentų defektų pakeitimas pagal garantiją

▶  Ilgalaikis atsarginių dalių inventorius ir 24 valandas per parą veikiantis techninis aptarnavimas internetu

Papildomi DUK

Kl.: Ar ši atrama gali būti naudojama ilgai perkaitintų garų vamzdynams?

A: Pasirinkite „Steam Pipe Variable Spring Support“ variantą su Cr-V lydinio spyruoklėmis ir nerūdijančio plieno dengtais plokščių korpusais. Bandymai patvirtina, kad nenutrūkstamas našumas nenutrūkstamai veikiant 550 ℃ temperatūroje, o gaminys ilgą laiką tarnavo keliuose 1 000 MW energijos generavimo blokuose.

K: Kokie priėmimo dokumentai pateikiami su kiekvienu rinkiniu?

A: Kiekviename vieneto rinkinyje yra žaliavų malūno bandymo sertifikatai, spyruoklinės apkrovos bandymo lapai, suvirinimo tikrinimo ataskaitos ir gaminio atitikties sertifikatai. Palaikomas pakartotinis trečiųjų šalių organizacijų patikrinimas.

Kl.: Ar šiuo gaminiu galima tiesiogiai pakeisti seno tipo spyruoklines atramas atliekant esamus dujotiekio modernizavimo darbus?

A: Matmenys atitinka vieningas nacionalinio standarto specifikacijas; montavimo kėlimo taškai ir varžtų strypų dydžiai yra keičiami. Tiesioginis keitimas yra įmanomas patikrinus apkrovos ir deformacijos parametrus, be didelių civilinių pamatų modifikacijų.
