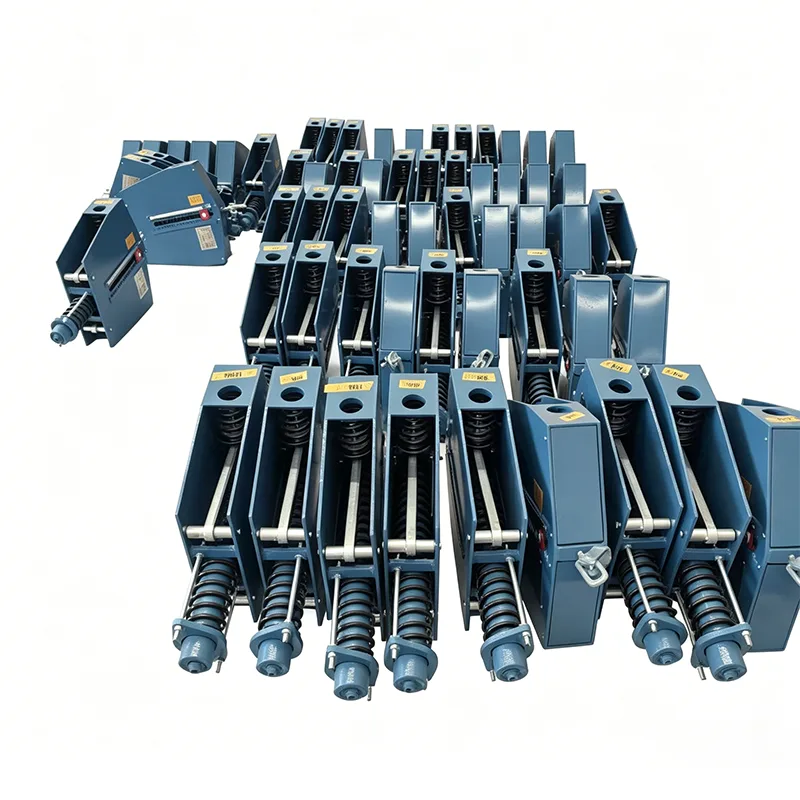

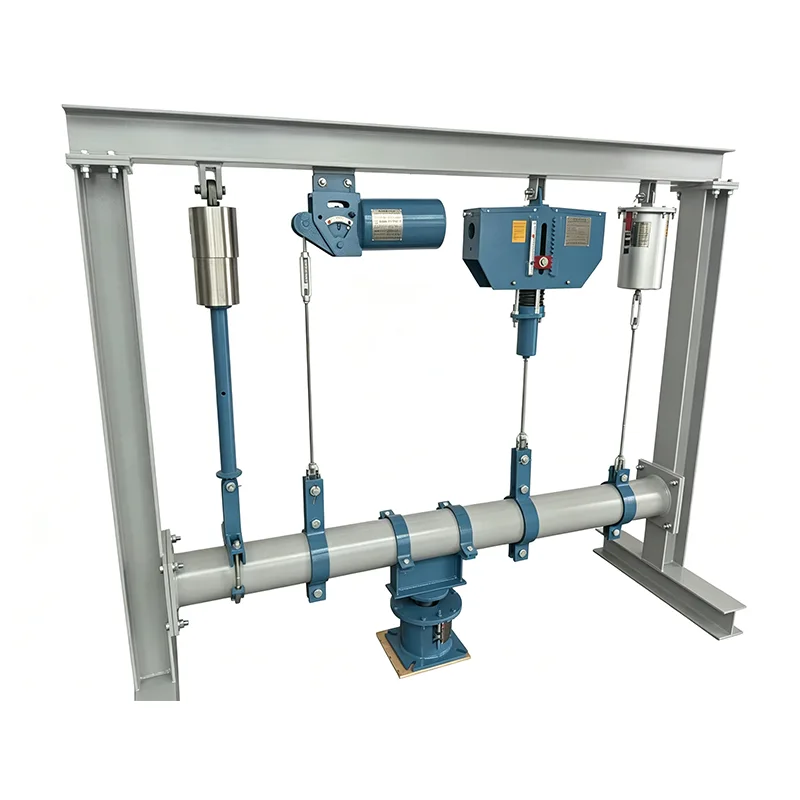

Vertikali nuolatinė spyruoklinė atrama

Kai vamzdynai patiria didelius vertikalius poslinkius (viršijančius 100 mm) ir yra ypač jautrūs apkrovos pokyčiams, įprastų kintamų spyruoklių atramų apkrovos kitimo greitis (≤25%) gali sukelti per didelį dujotiekio įtempimą, įrangos sąsajos pažeidimus ir net vamzdyno plyšimą. Vertikali pastovi spyruoklinė atrama suteikia beveik pastovią atraminę jėgą (apkrovos kitimo koeficientas ≤5%) per visą darbo eigą, remiantis momento balanso principu, visiškai išsprendžiant didelio poslinkio vamzdynų įtempių valdymo iššūkį.

Apkrovos ir poslinkio kreivė, gauta atliekant nuolatinės spyruoklės atramos / pakabos tipo bandymą. Horizontali ašis reiškia poslinkį, o vertikali ašis – apkrovą. Kreivė išlieka apytiksliai horizontali per visą darbo eigą, parodydama, kad atraminė jėga išlieka iš esmės pastovi, kai vamzdynas išsisuka dėl šiluminio plėtimosi ir susitraukimo.

Šis tipo bandymas patikrina nuolatinių spyruoklių blokų apkrovos pastovumą, visišką važiavimo stabilumą ir veikimo patikimumą. Prieš išsiunčiant visus gamybos įrenginius kalibruojama apkrova, o apkrovos nuokrypis reguliuojamas ±6 % ribose pagal ANSI/MSS-SP-58-2018 ir NB/T47038-2013.

Šie gaminiai tinka pramoninėms vamzdynų sistemoms su dideliu šiluminiu poslinkiu, įskaitant magistralinius garo vamzdynus ir kitus aukštos temperatūros ir aukšto slėgio vamzdynus.

Darbo principas

Vertikali pastovi spyruoklės atrama panaudoja abipusę pusiausvyrą tarp spyruoklės jėgos ir momento, kurį sukuria sujungimo mechanizmas. Kai vamzdynas juda aukštyn ir žemyn, spyruoklės deformaciją tiksliai kompensuoja kumštelis ir jungčių sistema, todėl išėjimo atraminė jėga išlieka stabili. Ši konstrukcija visiškai pašalina apkrovos svyravimus, atsirandančius dėl dujotiekio poslinkio, apsaugodama vamzdynus ir prijungtą įrangą nuo papildomos įtampos.

Gaminio techninės specifikacijos

Pastovios spyruoklinės pakabos specifikacijų lentelė	Pavyzdys
Modelis / Serija	PH, LH, CA, CS, TH
Apkrova (veikianti)	0,1 kN - 500 kN
Total Travel	50 mm, 100 mm, 200 mm, 400 mm
Tikros kelionės	Iki 600 mm
Apkrovos nuokrypis (tolerancija)	± 5 % (standartinis) / ± 3 % (aukštas prec.)
Montavimo padėtis	Horizontalus / Vertikalus
Būsto apdaila	Karštai cinkuotas / epoksidinis
Darbinė temp.	-20°C iki +80°C (aplinkos)
Spyruoklinės ritės medžiaga	60Si2Mn / 50CrVA
Apkrovos reguliavimo diapazonas	±10 % (reguliavimas lauke)

Produkto struktūros suskirstymas

Standartinė vertikalioji pastovioji spyruoklinė atrama yra modulinės konstrukcijos, kurią sudaro šie nepriklausomi komponentai, kad būtų lengva prižiūrėti ir pakeisti vietoje:

▶  Spyruoklių mazgas: didelio stiprumo lydinio spyruoklės, kurios buvo termiškai apdorotos stabilizuojant

▶  Momento balanso mechanizmas: tiksliai apdirbtas kumštelis ir jungčių sistema

▶  Apkrovos reguliavimo įtaisas: viršutinis varžto reguliavimas, skirtas tiksliai sureguliuoti veikimo metu

▶  Poslinkio indikacijos sistema: aiški skalė, rodanti dujotiekio poslinkį realiuoju laiku

▶  Viršutinė ir apatinė jungčių mazgai: kelios prijungimo parinktys, pritaikytos prie skirtingų montavimo sąlygų

▶  Apsauginis korpusas: visiškai uždaras dizainas, apsaugantis nuo dulkių ir korozinių medžiagų patekimo

Pagrindiniai diferencijuoti pranašumai

Privalumas	Specifinis našumas	Vertė klientams
Pastovios jėgos tikslumas	Apkrovos kitimo koeficientas ≤5%, viršija nacionalinius standartus	Sumažina vamzdyno įtempimą ir pailgina įrangos tarnavimo laiką
Kompaktiška struktūra	30 % mažesnės nei tradicinės horizontalios pastovios spyruoklinės atramos	Sutaupo vietos vamzdžių stove ir palengvina montavimą
Lengvas montavimas	Iš anksto sureguliuotas pagal nurodytą apkrovą prieš pristatymą	Pašalina sudėtingą derinimą vietoje ir sutrumpina statybos laikotarpį
Paprasta priežiūra	Modulinis dizainas su keičiamais komponentais	Sumažina prastovų laiką ir sumažina priežiūros išlaidas
Saugus ir patikimas	Įrengtas perkrovos ir eigos ribojimo įtaisai	Apsaugo nuo atsitiktinių pažeidimų ir užtikrina sistemos saugumą

Standartinių specifikacijų pasirinkimo lentelė

Modelių serija	Apkrovos diapazonas (kN)	Vardinis įlinkis (mm)	Darbinė temperatūra (℃)	Taikomi standartai
VCH-50	0,5-20	50	-40~+450	GB/T 17116.2
VCH-100	2-50	100	-40~+450	GB/T 17116.2
VCH-150	5-100	150	-40~+450	GB/T 17116.2
VCH-200	10-200	200	-40~+550	GB/T 17116.2
VCH-300	20-300	300	-40~+550	GB/T 17116.2
VCH-400	50-500	400	-196~+550	ANSI/ASME B31.1

Taikomi diegimo scenarijai

Vertikali pastovi spyruoklinė atrama ypač tinka šioms vamzdynų sistemoms, kurioms reikalingas vertikalus montavimas ir didelis poslinkis:

▶  Pagrindiniai garo vamzdynai ir pakartotinio šildymo garo vamzdynai elektrinėse

▶  Aukštos temperatūros ir aukšto slėgio procesų vamzdynai naftos perdirbimo ir chemijos gamyklose

▶  Kriogeninio skysčio vamzdynai SGD terminaluose

▶  Plieno gamyklų aukštakrosnių dujų ir deguonies vamzdynai

▶  Aukštos temperatūros garo magistralės, skirtos miesto centriniam šildymui

▶  Didelių talpyklų įleidimo ir išleidimo vamzdynus

Montavimo ir priežiūros gairės

▶  Patikra prieš montavimą: patikrinkite, ar gaminio modelis, apkrova ir deformacija atitinka projektavimo reikalavimus, ir patikrinkite, ar transportavimo metu nepažeista

▶  Įrengimo atsargumo priemonės: atramą laikykite vertikaliai, o nuokrypis ne didesnis kaip 1°; sumontavę nuimkite transportavimo fiksatorių

▶  Paleidimas prieš eksploataciją: tiksliai sureguliuokite apkrovą pagal faktines vietoje sąlygas, kad dujotiekis būtų lygus

▶  Kasdieninė priežiūra: kas šešis mėnesius patikrinkite poslinkio indikatorių ir jungties varžtų sandarumą; kasmet atlikti išsamų patikrinimą

▶  Pakeitimo ciklas: gaminio tarnavimo laikas įprastomis darbo sąlygomis gali siekti 15–20 metų

Projekto tikrinimas ir kokybės kontrolė

Mūsų vertikalios pastovios spyruoklinės atramos buvo patikrintos daugelyje pagrindinių projektų visame pasaulyje, įskaitant:

▶  300 MW šiluminės elektrinės pagrindinė garo vamzdynų sistema

▶  10 milijonų tonų per metus perdirbimo ir cheminės integracijos projektas

▶  SGD terminalo kriogeninio dujotiekio projektas

Prieš išsiunčiant kiekvienam produktui atliekami išsamūs vidaus bandymai

Prieš išsiuntimą kiekvienas gaminys praeina visą vidaus testavimo procesą. Šis procesas apima matmenų ir vizualinį patikrinimą, PMI (teigiamas medžiagos identifikavimas), kietumo bandymą, MT/PT neardomąjį bandymą, jei taikoma, spyruoklės apkrovos bandymą su apkrovos ir poslinkio kreivėmis ir dangos storio matavimą. Pateikiamos gamyklinių bandymų ataskaitos (FTR) ir medžiagų bandymų ataskaitos (MTR).

Trečiosios šalies akreditavimo paaiškinimas

Vidinis testavimas nėra tas pats, kas ILAC akredituotas trečiosios šalies testavimas. Jei reikalingas trečiosios šalies atliktas tyrimas arba laboratorinis tyrimas, tai gali būti teikiama kaip atskira pasirenkama paslauga.

Neprivalomos trečiųjų šalių tikrinimo paslaugos (cituojamos atskirai)

1. Medžiagų bandymas

Ši paslauga apima cheminės sudėties analizę, tempimo bandymus, Charpy žemos temperatūros smūgio bandymus ir kietumo bandymus.

2. Suvirinti NDT

Galimi metodai apima magnetinių dalelių testavimą (MT), skysčių prasiskverbimo testą (PT), ultragarsinį testavimą (UT) ir radiografinį tyrimą (RT).

3. Spyruoklinės apkrovos veikimo bandymas

Įtrauktos apkrovos poslinkio kreivės.

4. Karšto cinkavimo / epoksidinės dangos apsaugos nuo korozijos patikrinimas

5. Testavimas, gamyklos priežiūra ir patikrinimas prieš išsiuntimą (PSI)

Mūsų išskirtiniai pranašumai

Palyginti su LISEGA tarptautine vamzdžių palaikymo sistema

Mūsų gaminių apkrovos tikslumas, bandymų standartai ir dokumentacijos sistemos yra lyginami su LISEGA tarptautine vamzdžių palaikymo sistema.

Daugiau nei standartinis vidaus tiekėjas

Skirtingai nuo standartinių vietinių gamintojų, kurie tiekia tik patį gaminį, mes pateikiame apkrovos ir poslinkio kreivę su kiekvienu spyruoklės bloku. Taip pat padedame organizuoti trečiųjų šalių SGS testavimą ir patikrinimus, taip pat palaikome PE/CPE inžinierių atliekamų dokumentų peržiūras užsienio projektams.

Pagalbinės paslaugos

▶  Nemokamas techninis pasirinkimas ir vamzdynų įtempių analizė

▶  Nestandartinių produktų dizaino paslaugos

▶  Įdiegimo vietoje nurodymai ir techniniai mokymai

▶ 12 mėnesių garantinis laikotarpis su technine pagalba visą gyvenimą

▶  Avarinių atsarginių dalių tiekimas per 48 valandas

Norėdami gauti daugiau informacijos apie vertikalią nuolatinę spyruoklinę palaikymą, susisiekite su mūsų technine komanda, kad gautumėte profesionalių patarimų.

Dažnai užduodami klausimai (DUK)

K: Kuo skiriasi vertikalios ir horizontalios pastovios spyruoklinės atramos?

A: Pagrindiniai skirtumai yra įrengimo būdas ir erdvės užimtumas. Vertikalios pastovios spyruoklinės atramos montuojamos vertikaliai ir užima mažiau horizontalios erdvės, todėl tinka siauroms vamzdžių stovo vietoms. Horizontalios pastovios spyruoklinės atramos montuojamos horizontaliai ir užima daugiau vertikalios erdvės, tinkamos vietose, kuriose yra pakankamai erdvės.

Kl.: Ar jūsų vertikalios nuolatinės spyruoklinės atramos apkrova gali būti sureguliuota vietoje?

A: Taip. Gaminio viršuje yra specialus apkrovos reguliavimo varžtas, leidžiantis tiksliai sureguliuoti vamzdyno veikimo metu be išjungimo. Reguliavimo diapazonas yra ±10% vardinės apkrovos.

K: Ar šis produktas tinka žemos temperatūros aplinkai?

A: Taip. Siūlome specialius žemos temperatūros modelius, kuriuose pritaikytos kriogeniniam poveikiui atsparios medžiagos ir specialūs apdorojimo procesai. Jie gali normaliai veikti net -196 ℃ temperatūroje ir yra tinkami kriogeninėms vamzdynų sistemoms, tokioms kaip SGD.
