Straipsnio santrauka: A Kintama spyruoklinė atramayra mechaninis vamzdžio atraminis įtaisas, skirtas nešti vamzdynų apkrovas, tuo pačiu prisitaikant prie vertikalaus judėjimo, kurį sukelia šiluminis plėtimasis, susitraukimas ir eksploatavimo sąlygų pokyčiai. Skirtingai nuo standžių atramų, jis leidžia kontroliuoti poslinkį, išlaikant nuspėjamą atraminę jėgą. Dėl to jis ypač naudingas gamybos įmonėms, elektrinėms, naftos perdirbimo gamykloms, chemijos įrenginiams, SGD sistemoms ir kitiems pramoniniams vamzdynams. Šiame vadove paaiškinama, kaip veikia kintamos spyruoklinės atramos, kaip jas teisingai pasirinkti, kokie techniniai veiksniai yra svarbiausi ir kaip Tianshun gali pateikti standartinius ir pritaikytus sprendimus reiklioms vamzdynų sistemoms.
A Kintama spyruoklinė atramayra vamzdžio atraminis mazgas, kuris naudoja spyruoklę vamzdyno atkarpai palaikyti ir leidžia kontroliuoti vertikalią judėjimą. Paprastai jis įrengiamas ten, kur vamzdis negali likti fiksuotame aukštyje, nes dėl darbinės temperatūros linija išsiplečia arba susitraukia.
Įprastoje standžioje atramoje atramos taškas iš esmės išlieka fiksuotas. Tai gali tapti problemiška, kai karštas vamzdis plečiasi. Vamzdis gali bandyti judėti aukštyn arba žemyn, o standi atrama tam judėjimui priešinasi. Dėl susidariusios sąveikos gali padidėti apkrovos, perduodamos vamzdžiui, prijungtai įrangai, purkštukams, konstrukcijos elementams ir kitiems atraminiams taškams.
Kintamasis spyruoklinis mechanizmas suteikia lankstesnį sprendimą. Kai palaikomas vamzdis juda vertikaliai, spyruoklė susispaudžia arba išsitiesia. Todėl jo atraminė jėga keičiasi atsižvelgiant į spyruoklės apkrovos ir deformacijos charakteristikas.
Tikslas nėra panaikinti judėjimą. Vietoj to, tikslas yrapalaikyti vamzdį, o apskaičiuotas judėjimas gali vykti kontroliuojamu būdu.
„Tianshun“ gamina kintamąsias spyruoklines atramas, skirtas pramoniniams vamzdynams, ir gali pateikti konfigūracijas, pagrįstas apkrova, eiga, montavimo vieta, prijungimo reikalavimais, aplinkos sąlygomis ir projekto specifikacijomis.
Veikimo principas pagrįstas ryšiu tarp spyruoklės apkrovos ir vertikalaus poslinkio. Kai vamzdis šaltas, atrama turi nurodytą pradinę arba šaltą apkrovą. Kai sistema pasiekia savo darbinę temperatūrą, vamzdis gali judėti vertikaliai, pakeisdamas spyruoklės suspaudimą ir kartu jos atraminę jėgą.
Pavyzdžiui, įkaista garų linija gali pakilti. Jei kintamoji spyruoklinė atrama yra po ta linija, spyruoklė gali susispausti, kai vamzdis juda aukštyn. Atrama ir toliau neša vamzdžio svorį, tačiau atramos jėga keičiasi, kai spyruoklė juda per savo veikimo diapazoną.
Šį elgesį konceptualiai galima pavaizduoti taip:
Spyruoklės apkrovos pokytis = spyruoklės greitis × vertikalus judėjimas
Faktiškai pasirenkant reikia atsižvelgti į visą vamzdyno įtempių analizę, o ne pasikliauti vien paprastu skaičiavimu. Spyruoklės greitį, karštą apkrovą, šaltą apkrovą, galimą eigą, judėjimo kryptį ir leistiną apkrovos pokytį reikia įvertinti kartu.
Daugeliui pramoninių sistemų priimtinas kontroliuojamas atramos apkrovos pokytis. Tokiose situacijose kintama spyruoklių konstrukcija gali būti ekonomiška ir techniškai tinkama alternatyva nuolatinei spyruoklės atramai.
Pramoniniai vamzdynai retai būna statiški. Temperatūros pokyčiai, slėgio pokyčiai, paleidimo ir išjungimo ciklai, skysčio sąlygos ir proceso pokyčiai gali turėti įtakos vamzdžių padėčiai ir atramos apkrovoms.
Be tinkamo lanksčios paramos, per didelis suvaržymas gali sukelti keletą problemų:
Kintamoji spyruoklinė atrama išsprendžia dalį šio iššūkio suteikdama atraminę jėgą, kuri keičiasi vamzdžiui judant.
Tai ypač svarbu aplink ilgas karštąsias linijas, vertikalius stovus, įrangos jungtis, garų sistemas, išmetimo vamzdynus, gamybos linijas ir kitas vietas, kur vertikalios šiluminės poslinkio negalima veiksmingai pritaikyti standžiomis atramomis.
Nors tiksli konstrukcija skiriasi priklausomai nuo konfigūracijos, įprastą kintamą spyruoklinę atramą sudaro keli esminiai elementai.
| Komponentas | Tipinė medžiaga | Pirminė funkcija |
|---|---|---|
| Spyruoklė | Spyruoklinis plienas | Sukuria valdomą atraminę jėgą ir prisitaiko prie vertikalios eigos. |
| Pavasario būstas | Anglies plienas arba nurodytas lydinys | Apsaugo ir nukreipia spyruoklės mazgą. |
| Pakrovimo plokštė | Anglies arba kaltinis plienas | Perkelia palaikomą apkrovą į spyruoklinį mechanizmą. |
| Kelionės indikatorius | Nerūdijantis plienas arba korozijai atspari medžiaga | Rodo spyruoklės padėtį ir padeda patikrinti veikimo judėjimą. |
| Jungties surinkimas | Anglies plienas arba nurodyta medžiaga | Sujungia spyruoklinę atramą su vamzdžiu, konstrukcija ar pamatu. |
| Reguliavimo komponentai | Plienas | Leiskite atramą nustatyti į reikiamą apkrovą ir montavimo padėtį. |
Pats pavasaris yra ypač svarbus. Jo medžiaga, terminis apdorojimas, gamybos tikslumas, išankstinis nustatymas ir apkrovos bandymas tiesiogiai veikia gatavos atramos patikimumą.
„Tianshun“ naudoja spyruoklines medžiagas, tokias kaip 60Si2MnA arba 50CrVA, tinkamam dizainui ir gali sukonfigūruoti korpusą ir jungties komponentus pagal darbo aplinką ir projekto reikalavimus.
Teisingas pasirinkimas prasideda nuo tikslių inžinerinių duomenų. Pasirinkti atramą vien pagal vamzdžio skersmenį nepakanka, nes spyruoklinė atrama pirmiausia reaguoja į apkrovą ir judėjimą, o ne į vamzdžio dydį.
Svarbūs pasirinkimo parametrai yra šie:
| Parametras | Pavyzdys diapazonas / svarstymas | Kodėl tai svarbu |
|---|---|---|
| Eksploatacinė apkrova | Apytiksliai 0,2–400 kN, priklausomai nuo modelio | Nustato tinkamą spyruoklės galią. |
| Vertikalios kelionės | Įprasti variantai yra 30, 60, 90, 120 ir 180 mm | Turi atitikti apskaičiuotą vamzdžio poslinkį. |
| Judėjimo kryptis | Aukštyn arba žemyn | Įtakoja montavimą ir spyruoklių pasirinkimą. |
| Apkrovos variacija | Priklauso nuo projekto; paprastai kontroliuojamas tam tikru procentu | Nustato, ar tinka kintamasis ar pastovus spyruoklinis sprendimas. |
| Būsto medžiaga | Anglies plienas arba pritaikyta medžiaga | Turi atlaikyti mechanines ir aplinkos sąlygas. |
Saugiausias būdas yra pasirinkti atramą iš vamzdžio įtempių analizės ir atramos brėžinio. Prieš rekomenduodamas tinkamą spyruoklių seriją, Tianshun gali peržiūrėti informaciją apie karštą, šaltą apkrovą, judėjimą ir matmenis.

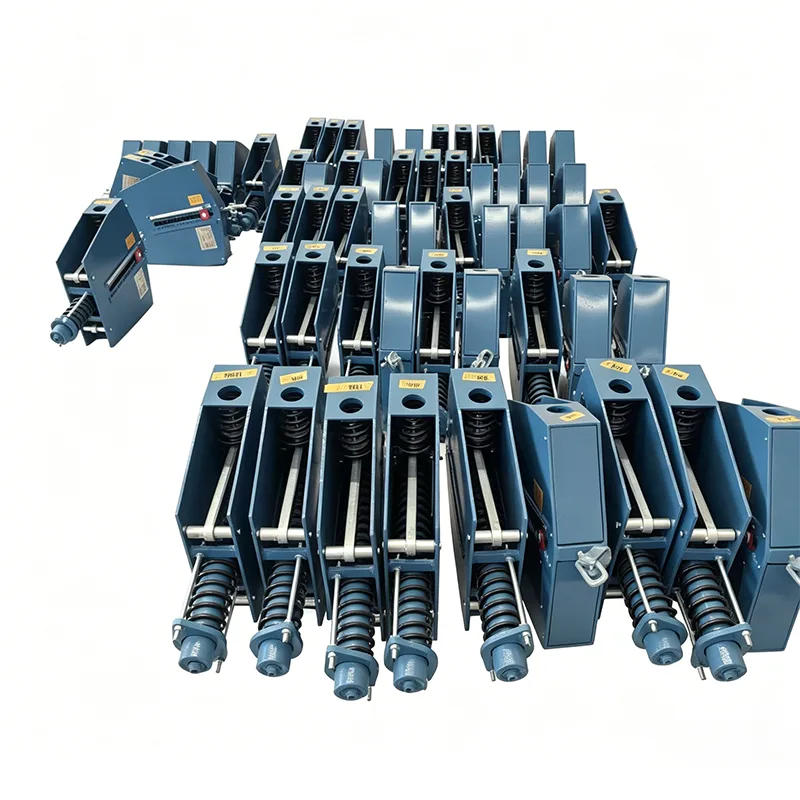

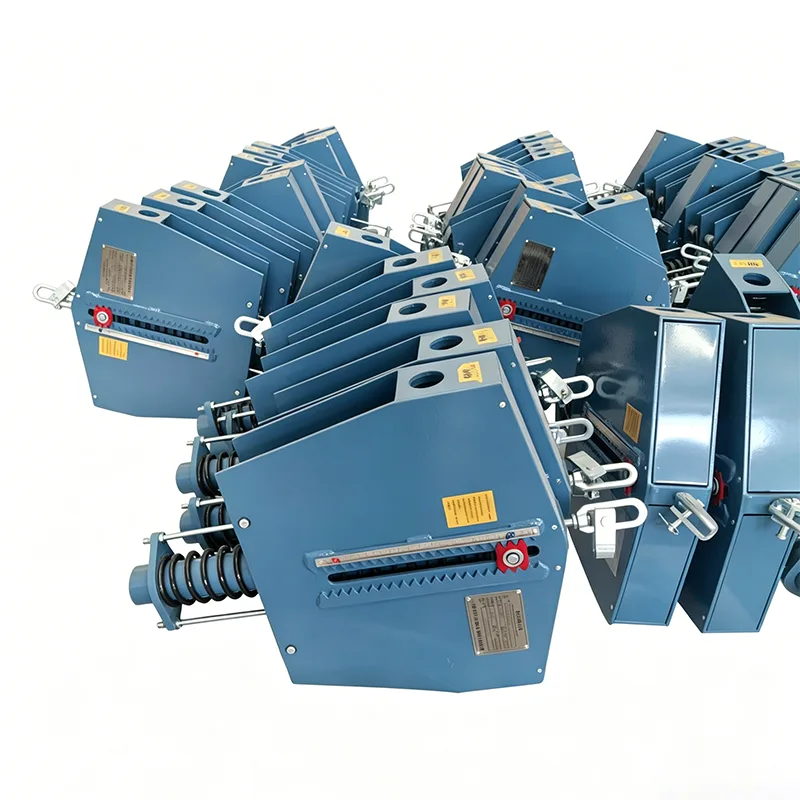

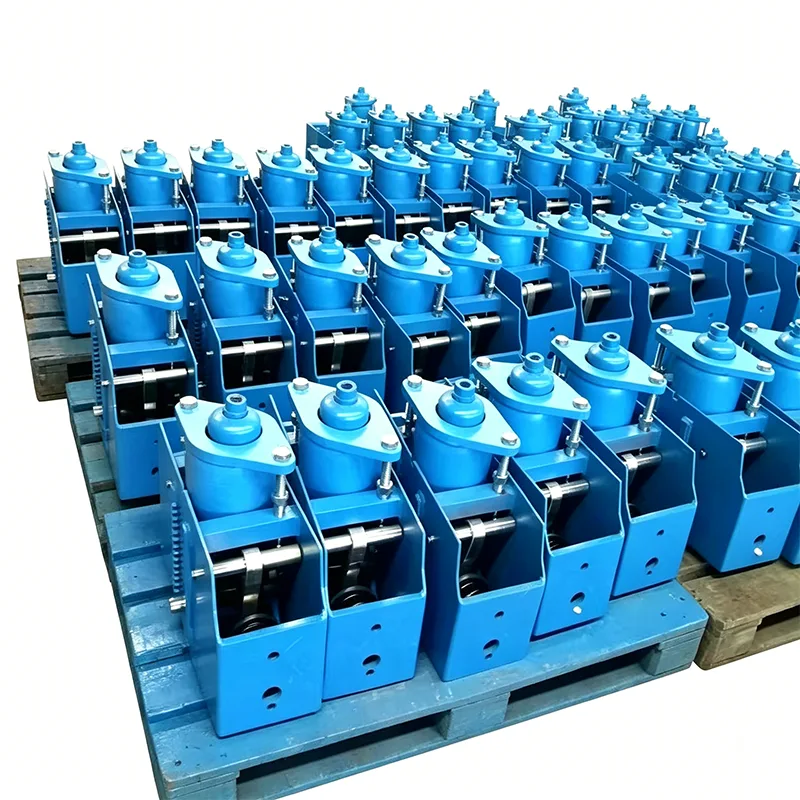

Kintamos ir pastovios spyruoklinės atramos išsprendžia susijusias, bet skirtingas inžinerines problemas. Pagrindinis skirtumas yra tai, kiek keičiasi atraminė jėga vamzdžiui judant.
| Funkcija | Kintama spyruoklinė atrama | Nuolatinis pavasario palaikymas |
|---|---|---|
| Pagalbinė jėga | Pokyčiai su vertikalia eiga | Sukurtas taip, kad išliktų maždaug pastovus |
| Tipiškas taikymas | Vidutinis šiluminis judėjimas ir priimtinas apkrovos pokytis | Kritinėse vietose, kurioms reikalingas labai mažas apkrovos kitimas |
| Statyba | Palyginti paprastas spyruoklinis mechanizmas | Sudėtingesnis mechaninis išdėstymas |
| Kaina | Apskritai ekonomiškesnis | Paprastai aukštesnis |
| Priežiūros svarstymas | Paprastai tiesmukai | Reikia atkreipti dėmesį į sudėtingesnį mechanizmą |
Sprendimas visada turi būti pagrįstas inžineriniais reikalavimais. Nuolatinė spyruoklė neturėtų būti automatiškai laikoma pranašesnė. Kai apskaičiuotas atramos ir apkrovos pokytis yra priimtinas, kintamoji spyruoklinė atrama gali užtikrinti reikiamą judėjimo galimybę be nereikalingo sudėtingumo.
Kintamos spyruoklinės atramos plačiai naudojamos pramoninėse patalpose, kur vamzdynai patiria didelį vertikalų poslinkį.

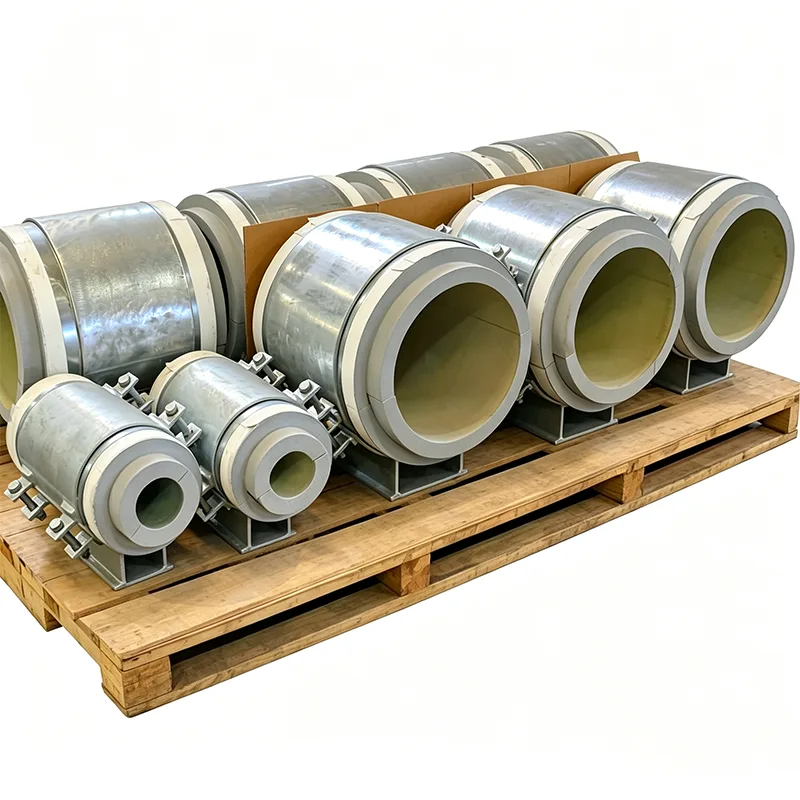

Šaltam arba izoliuotam vamzdynui spyruoklinė atrama taip pat gali būti integruota į platesnę atramą, skirtą izoliacijai apsaugoti ir reikalingoms šiluminėms charakteristikoms palaikyti.
Net tinkamai pagaminta kintamoji spyruoklinė atrama gali prastai veikti, jei ji sumontuota arba sureguliuota neteisingai. Todėl montavimas turėtų būti traktuojamas kaip inžinerijos kontroliuojama veikla, o ne tiesiog mechaninė montavimo užduotis.
Prieš montuodami patikrinkite:
Viena dažna lauko problema yra nepakankamas atstumas. Atrama gali tilpti, kai vamzdis yra šaltas, bet trukdyti šalia esantiems plieno konstrukcijoms po šiluminio judėjimo. Prieš montuodami patikrinę visą judėjimo voką, galite išvengti brangių svetainės pakeitimų.
Lauko įrengimams taip pat reikalinga tinkama apsauga nuo korozijos. Atsižvelgiant į aplinką, gali būti svarstomas dažytas anglinis plienas, karštai cinkuoti komponentai, nerūdijančio plieno detalės arba specializuotos dangų sistemos.
Spyruoklinė atrama yra laikantis mechaninis komponentas. Todėl gamybos nuoseklumas yra svarbus, nes nedideli spyruoklių charakteristikų ar surinkimo nustatymų skirtumai gali turėti įtakos faktinei atramos reakcijai.
Patikimas gamybos procesas turėtų apimti:
Tianšunas teigia, kad jo kintamos spyruoklės atramos yra išbandytos apkrova prieš išsiuntimą, bandymai apima nurodytas apkrovos sąlygas ir spyruoklės eigą. Gali būti pateikti atitinkamų užsakymų bandymo dokumentai, o trečiosios šalies patikrinimas taip pat gali būti organizuojamas, kai to reikalauja projektas.
Eksporto projektų atveju klientai turėtų išsiaiškinti reikalingus medžiagų sertifikatus, tikrinimo planus, dangos reikalavimus, leistinus matmenų nuokrypius ir taikomus standartus prieš pradedant gamybą.
Pramoniniai vamzdynai retai laikosi vienos universalios konfigūracijos. Net kai spyruoklinis mechanizmas yra standartizuotas, aplinkui esantį įrenginį gali reikėti modifikuoti.
Priklausomai nuo projekto, pritaikymas gali apimti:
Tianšunas gali dirbti pagal inžinerinius brėžinius, palaikymo grafikus, vamzdžių įtempių duomenis arba kliento specifikacijas. Tikslios informacijos pateikimas pasiūlymo etape padeda išvengti matmenų konfliktų ir vėlyvų pakeitimų gamybos ar montavimo metu.
Pramoniniams pirkėjams kintamos spyruoklės atramos vertė apima ne tik pačią spyruoklę. Teisingas pasirinkimas, gamybos kontrolė, dokumentacija ir pristatymo koordinavimas turi įtakos galutiniam projekto rezultatui.
„Tianshun“ daugiausia dėmesio skiria pramoniniams vamzdynų atraminiams produktams ir teikia standartizuotus ir pritaikytus kintamos spyruoklinės atramos sprendimus. Jo gaminių asortimentą sudaro įvairios spyruoklių atramos konfigūracijos ir apkrova, skirta įvairiems vamzdynų išdėstymui.
Pagrindiniai darbo su patyrusiu gamintoju pranašumai yra šie:
Prašydami Tianshun pasiūlymo, klientai gali pagerinti pasirinkimo tikslumą pateikdami palaikymo žymą, darbo apkrovą, šaltą apkrovą, vertikalų judėjimą, judėjimo kryptį, įrengimo aukštį, reikalingą standartą, ryšio tipą, aplinkos sąlygas ir laisvą erdvę.
Pagrindinis jo tikslas yra palaikyti vamzdį, leidžiant kontroliuoti vertikalią judėjimą. Spyruoklė prisitaiko prie šiluminio poslinkio, o atraminė jėga keičiasi nurodytame veikimo diapazone.
Paprastai jis tinka, kai vamzdynų sistema juda vertikaliai ir dėl to atsirandantis atramos apkrovos pokytis yra priimtinas pagal vamzdyno įtempių analizę. Kritinėse vietose, kuriose apkrovos svyravimai labai ribojami, gali prireikti nuolatinio spyruoklių išdėstymo.
Naudingiausia informacija apima karštą apkrovą, šaltą apkrovą, vertikalią eigą, judėjimo kryptį, atramos vietą, montavimo matmenis, jungčių išdėstymą, darbo temperatūrą ir taikomus projekto standartus.
Taip. „Tianshun“ teikia pritaikytas konfigūracijas, atitinkančias tokius reikalavimus kaip speciali kelionė, korpuso matmenys, prijungimo tvarka, medžiagos, dangos ir montavimo sąlygos.

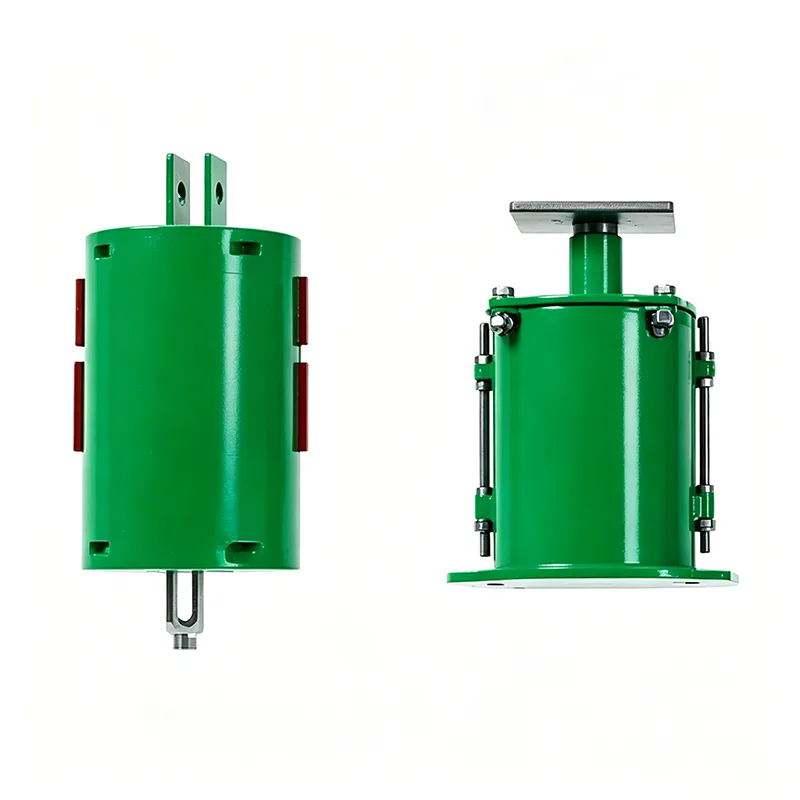

Spyruoklinis mechanizmas atlieka tą pačią pagrindinę funkciją, tačiau skiriasi montavimo išdėstymas. Spyruoklinė kabykla paprastai pakabinama ant viršutinės konstrukcijos, o spyruoklinė atrama gali būti įrengta po vamzdžiu arba šalia jo, priklausomai nuo konstrukcijos.
Bandymas gali apimti nurodytos apkrovos patikrinimą šaltoje ir darbo padėtyse, eigos patikrinimą, spyruoklės nustatymo patvirtinimą ir gatavo mazgo patikrinimą. Tiksli patikrinimo procedūra priklauso nuo projekto specifikacijos ir pirkimo reikalavimų.
Taip. Naudojant lauke reikia tinkamai atsižvelgti į apsaugą nuo korozijos, dangų sistemas, drenažą, aplinkos poveikį ir techninės įrangos pasirinkimą. „Tianshun“ gali pasiūlyti tinkamas paviršiaus apdorojimo galimybes skirtingoms darbo aplinkoms.
Ne automatiškai. Atramos tipas turi būti nustatytas pagal vamzdynų išdėstymą ir įtempių analizę. Kintamoji spyruoklė yra tinkama ten, kur reikalingas kontroliuojamas vertikalus lankstumas; standžios atramos išlieka tinkamos ten, kur nereikia judėti arba kai suvaržymas yra konstrukcijos dalis.
A Kintama spyruoklinė atramasuteikia praktišką būdą valdyti vertikalų šiluminį judėjimą išlaikant patikimą vamzdžio atramą. Leisdama spyruoklei pakeisti savo suspaudimą arba išplėtimą vamzdžiui judant, ji gali sumažinti nepageidaujamą poveikį, kuris gali atsirasti, kai termiškai aktyvus vamzdynas yra per daug suvaržytas.
Tačiau sėkmingas pritaikymas priklauso ne tik nuo tinkamo apkrovos spyruoklės pasirinkimo. Reikėtų atsižvelgti į karštas ir šaltas apkrovas, vertikalią eigą, judėjimo kryptį, leistiną apkrovos pokytį, įrengimo atstumą, aplinkos poveikį, jungties konfigūraciją, gamybos kokybę ir bandymų reikalavimus.
Energijos gamybos, naftos chemijos, cheminio perdirbimo, SGD, naftos perdirbimo gamyklų, plieno ir kitų pramoninių vamzdynų sistemų tinkama atramos konstrukcija gali padėti pagerinti mechaninį stabilumą ir supaprastinti montavimą bei priežiūrą.
Tianšunasteikia kintamo spyruoklinio palaikymo sprendimus standartinėms ir pritaikytoms pramoninėms reikmėms. Jei turite vamzdžio atramos brėžinį, spyruoklės grafiką, apkrovos duomenis ar specialų montavimo reikalavimą, nusiųskite projekto informaciją Tianshun komandai, kad ji atliktų techninį įvertinimą ir tinkamą konfigūraciją.Susisiekite su mumisšiandien aptarti kintamos spyruoklinės atramos reikalavimus ir rasti praktinį vamzdynų projekto sprendimą.
