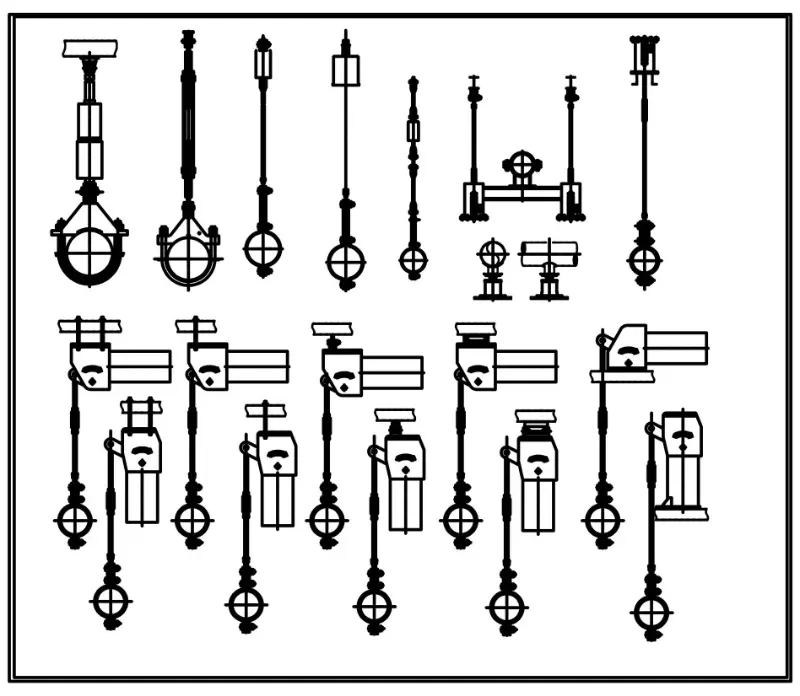

Didelės talpos nuolatinė spyruoklinė pakaba

Yangzhou Tianshun projektuoja ir gamina nuolatinės apkrovos spyruoklių atramas nuo 2012 m. Mūsų didelės apkrovos pakabos, apimančios projektinę apkrovą iki 500 kN ir pritaikomos daugiau, yra pastatytos 35 000 m² patalpose, kuriose dirba daugiau nei 100 kvalifikuotų darbuotojų. Kiekvienas įrenginys yra iš anksto nustatytas, išbandytas ir su visa dokumentacija pristatomas projektams daugiau nei 45 šalyse.

Apkrovos ir poslinkio kreivė, gauta atliekant nuolatinės spyruoklės atramos / pakabos tipo bandymą. Horizontali ašis reiškia poslinkį, o vertikali ašis – apkrovą. Kreivė išlieka apytiksliai horizontali per visą darbo eigą, parodydama, kad atraminė jėga išlieka iš esmės pastovi, kai vamzdynas išsisuka dėl šiluminio plėtimosi ir susitraukimo.

Šis tipo bandymas patikrina nuolatinių spyruoklių blokų apkrovos pastovumą, visišką važiavimo stabilumą ir veikimo patikimumą. Prieš išsiunčiant visus gamybos įrenginius kalibruojama apkrova, o apkrovos nuokrypis reguliuojamas ±6 % ribose pagal ANSI/MSS-SP-58-2018 ir NB/T47038-2013.

Šie gaminiai tinka pramoninėms vamzdynų sistemoms su dideliu šiluminiu poslinkiu, įskaitant magistralinius garo vamzdynus ir kitus aukštos temperatūros ir aukšto slėgio vamzdynus.

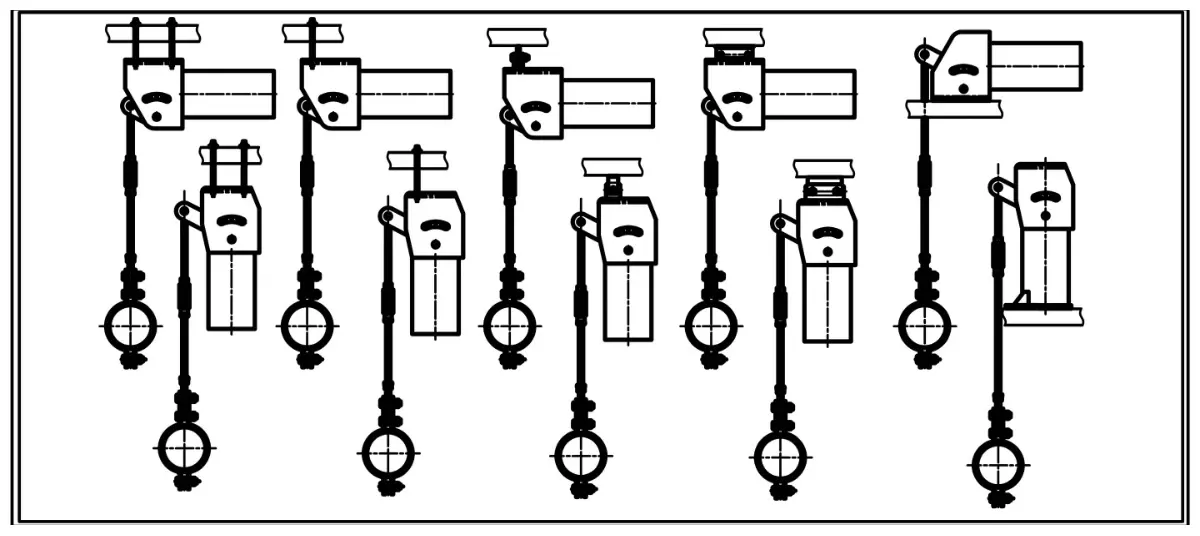

Techninė apžvalga

Konvertuojame tarp nacionalinių standartų, jei parametrai yra techniškai suderinami. Pataisos koeficientai netaikomi, kai projektinės apkrovos ir eigos patenka į pasirinkto standarto ribas.

Kodėl didelės apkrovos vamzdžių atramoje svarbi nuolatinė apkrova

Kai didelės apkrovos pastovi spyruoklinė kabykla patiria didelį vertikalų poslinkį dėl šiluminio plėtimosi, kintamos spyruoklės atrama keičia savo pasipriešinimo jėgą, kai spyruoklė susispaudžia arba išsitiesia. Šis apkrovos pokytis gali perkelti nepageidaujamą įtampą į vamzdžio sienelę, prijungtą įrangą ir gretimas atramas. Nuolatinė spyruoklinė kabykla pašalina šią problemą, nes iš šaltos padėties į karštą ir visur tarp jų tiekiama beveik nepakitusi atraminė jėga.

Mechanizmas naudoja suspaudimo spyruoklę, veikiančią per švaistiklio ir švaistiklio mazgą. Geometrija išdėstyta taip, kad spyruoklės sukimo momentas aplink pagrindinį ašį būtų lygus apkrovos sukimo momentui kiekviename eigos taške. Rezultatas yra atramos jėga, kuri išlieka siauroje nuokrypio juostoje, nepaisant to, kiek vamzdis juda vertikaliai.

Dizaino ypatybės, užtikrinančios patikimumą esant didelėms apkrovoms

Tvirta keliamoji galia su nedideliu nuokrypiu

Standartiniai modeliai apima eksploatacines apkrovas nuo 0,1 kN iki 500 kN. Apkrovoms, viršijančioms 500 kN, pagal kliento brėžinius ir specifikacijas sukuriame individualias atramas. Standartiškai apkrovos nuokrypis išlaikomas ±5% vardinės vertės, o didelio tikslumo parinktis pasiekia ±3%. Šis griežtas nuokrypis patikrintas mūsų kalibravimo stende prieš išsiunčiant.

Stabili konstrukcija sunkioms vertikalioms kelionėms

Korpusas veikia kaip apsauginis gaubtas, apsaugodamas nuo spyruoklės ir jungties nuo statybinių šiukšlių ir aikštelės užteršimo. Galimi standartiniai 50 mm, 100 mm, 200 mm ir 400 mm ilgiai, o faktinė eiga gali būti iki 600 mm, kai to reikalauja vamzdynų išdėstymas. Viršutinė ir apatinė važiavimo ribos stabdžiai yra integruoti, kad būtų išvengta pervažiavimo bet kuria kryptimi, o matoma važiavimo skalė leidžia montuotojams bet kuriuo metu patvirtinti padėtį.

Spyruoklinės medžiagos, parinktos ilgam nuovargiui

Spyruoklinės ritės yra suvyniotos iš 60Si2Mn arba 50CrVA plieno, abu pasirinktos dėl didelio atsparumo nuovargiui ir pastovaus veikimo per ilgus terminio ciklo metus. Gerų medžiagų ir kontroliuojamų vyniojimo procesų derinys palaiko stabilią apkrovą ir ilgus priežiūros intervalus, kurių tikimasi jėgainėse ir technologinėse įmonėse.

Reguliuojamas laukas be spėlionių

Apkrovos reguliavimo varžtas leidžia tiksliai sureguliuoti atramos jėgą vietoje. Sukant varžtą pažymėta kryptimi, apkrova padidinama arba sumažinama 2% žingsniais, o bendras reguliavimo diapazonas yra nuo ±10% iki ±20%, priklausomai nuo modelio. Šalia varžto esantis ratukas tiesiogiai nuskaito reguliavimą, todėl montuotojas gali pasirinkti reikiamą nustatymą neišimdamas įrenginio arba nenaudodamas išorinių apkrovos elementų.

Iš anksto nustatyti kaiščiai, kurie supaprastina montavimą ir hidrotestavimą

Kiekviena nuolatinė spyruoklinė pakaba iš gamyklos iškeliauja su raudonais iš anksto nustatytais kaiščiais, nustatytais į kliento nurodytą šalto montavimo padėtį. Smeigtukai užfiksuoja mechanizmą, todėl vamzdynų sistema gali būti hidrostatiškai išbandyta arba chemiškai išvalyta toliau nenukreipiant spyruoklės agregato. Mūsų standartiniai kaiščiai yra skirti išlaikyti iki dvigubai didesnę vardinę darbo apkrovą bandymo metu. Jei tikimasi didesnės bandomosios apkrovos, užsakymo etape sutvirtiname kaiščio mazgą. Prieš pradedant eksploatuoti sistemą, kaiščiai turi būti pašalinti.

Kokybės kontrolė ir atsekamumas

Mūsų kokybės sistema yra sertifikuota pagal ISO 9001:2015. Kiekviena nuolatinė spyruoklinė pakaba yra surenkama ir iš anksto nustatyta pagal kliento nurodytą apkrovą ir judėjimą ant kalibruoto bandymo stendo. Užregistruojame apkrovą keliose eigos padėtyse, kad patvirtintume, jog nuokrypis neviršija nurodyto leistino nuokrypio. Šie bandymų įrašai saugomi ir gali būti pateikti kartu su siunta.

Spyruoklinių ritinių, konstrukcinio plieno ir tvirtinimo detalių medžiagų sertifikatai yra atsekami iki malūno. Projektams, kuriems reikalinga atitiktis ASME B31.1, B31.3, EN 13480 ar kitiems tarptautiniams kodeksams, pateikiame reikiamus dokumentų paketus, įskaitant suvirinimo procedūrų kvalifikacijas ir NDT ataskaitas, jei taikoma.

Kur naudojamos didelės talpos pastovios spyruoklinės pakabos

Šios atramos montuojamos visur, kur vamzdžių sistema mato didelį vertikalų poslinkį ir negali toleruoti besikeičiančių atramos jėgų. Įprasti įrenginiai yra pagrindinės garo linijos šiluminėse ir atominėse elektrinėse, karšto pašildymo vamzdynai, katilų tiekimo vandens stovai ir aukštos temperatūros proceso vamzdynai naftos perdirbimo gamyklose ir chemijos gamyklose. Kiekvienu atveju kabykla išlaiko beveik pastovią apkrovą nuo šalto iki karšto, užkertant kelią nepageidaujamam įtempių perkėlimui į turbinos jungtis, indo purkštukus ir kitą jautrią įrangą.

Dažnai užduodami klausimai

Kuo pastovi spyruoklinė kabykla skiriasi nuo kintamos spyruoklinės atramos?

Kintamoji spyruoklės atrama keičia savo apkrovą, kai spyruoklė pasislenka, o tai reiškia, kad vamzdis jaučia skirtingą jėgą šaltoje ir karštoje būsenose. Nuolatinė spyruoklinė pakaba sukurta taip, kad atramos jėga išliktų beveik tokia pati viso eigos metu. Tai neleidžia apkrovos svyravimams perkelti įtampą į vamzdžių sistemą, o tai ypač svarbu kritinėse linijose su dideliu vertikaliu judėjimu.

Ar „Tianshun“ gali gaminti pakabas, kurių galia didesnė nei 500 kN?

Taip. Didelės talpos palaikymą traktuojame kaip individualius užsakymus. Galite atsiųsti mums projektinius brėžinius arba nurodyti apkrovą, eigą, galines jungtis ir taikomą kodą. Mūsų inžinierių komanda atitinkamai suprojektuos pakabą ir pateiks patvirtinimo brėžinius prieš gaminant.

Kokia yra raudonų iš anksto nustatytų kaiščių paskirtis ir kada juos reikia pašalinti?

Iš anksto nustatyti kaiščiai užfiksuoja pakabą šaltoje montavimo padėtyje. Jie išlaiko mechanizmą standų, kad vamzdžių sistemą būtų galima užpildyti, atlikti hidrotestą arba chemiškai išvalyti spyruoklei nejudant. Kaiščius reikia nuimti tik baigus visus bandymus ir prieš pradedant eksploatuoti sistemą normaliam darbui. Jei darbo metu juos paliksite vietoje, pakaba negalės veikti.

Pagal kokius tarptautinius standartus galite dirbti?

Reguliariai tiekiame pastovias spyruoklines pakabas GB/T 17116.1, NB/T 47039, MSS SP-58, ASME B31.1/B31.3, EN 13480-3, VGB-R 510 L ir JIS B 8501. Jei jūsų projektui reikalinga kitokia specifikacija, atsiųsime ir patvirtinsime.

Ar korpuso apdailą galima pritaikyti korozinei ar atviroje jūroje aplinkai?

Mūsų standartinė apdaila yra karštai cinkuota ir dažyta epoksidine danga. Labai korozinėms atmosferoms galime pritaikyti specializuotas dangų sistemas arba pagaminti korpusą iš nerūdijančio plieno. Pateikdami užklausą nurodykite aplinkos sąlygas, kad galėtume pasiūlyti tinkamą apsaugos sistemą.

Kokios yra jūsų mokėjimo sąlygos ir įprasti pristatymo terminai?

Priimame mokėjimą pavedimu. Pristatymo laikas priklauso nuo užsakymo kiekio ir pasirinktinių nustatymų sudėtingumo, tačiau standartinės pastovios spyruoklinės pakabos paprastai gali būti pagamintos ir iš anksto nustatytos per keturias–šešias savaites nuo užsakymo patvirtinimo. Dėl greito pristatymo galima tartis ir susitarti derantis dėl sutarties.

Darbas su Tianshun

Kai teiraujatės dėl didelės apkrovos nuolatinės spyruoklinės pakabos, jums paskiriamas paskyrų vadybininkas, kuris supranta vamzdžių atramos dizainą, o ne tik komercines sąlygas. Mūsų inžinierių komanda peržiūri jūsų apkrovos, kelionės ir vamzdynų standartinius reikalavimus ir pateikia techninį pasiūlymą per 24 valandas. Individualizuotos konfigūracijos – nestandartinės kelionės, išplėsti temperatūrų diapazonai, specialios medžiagos arba specifiniai projektui skirti dokumentai – yra mūsų įprastinės tiekimo apimties dalis.

Po pristatymo pateikiame montavimo nurodymus, iš anksto nustatytas kaiščio pašalinimo instrukcijas ir priežiūros patarimus. Daugiau nei 70 % mūsų verslo sudaro pakartotiniai užsakymai iš klientų, kurie priklauso nuo mūsų pagalbos, kad ciklas po ciklo veiktų nuspėjamai.
