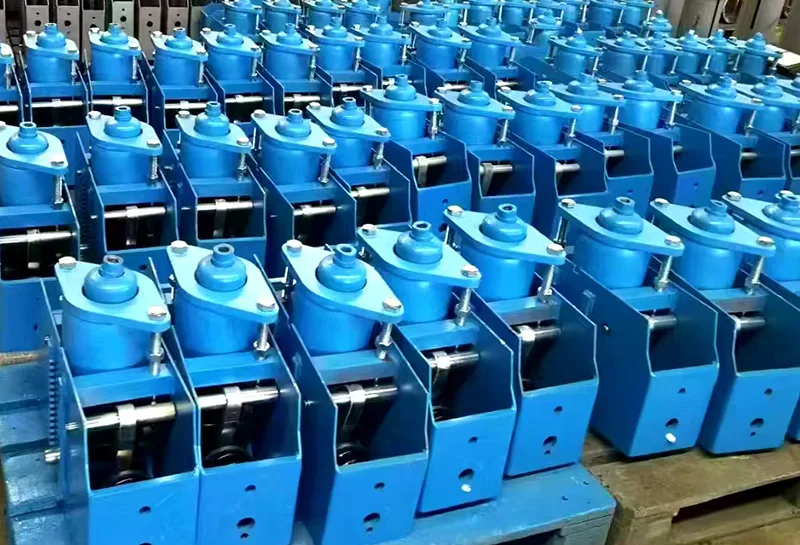

Pagrindiniai sunkiosios paskirties nuolatinės spyruoklinės atramos pranašumai.

Taikoma aukštos temperatūros ir didelio skersmens vamzdynams naftos ir dujų, perdirbimo ir energetikos pramonėje. Palyginti sukintamos spyruoklės, jis apibendrintas iš keturių aspektų: apkrova, darbo sąlygos, ilgaamžiškumas ir eksploatacijos priežiūra.

Pastovi apkrova (pagrindinis pranašumas)

Viso vertikalaus poslinkio, kurį sukelia dujotiekio šiluminis plėtimasis ir susitraukimas, metu atraminė apkrova iš esmės išlieka pastovi ir nepakitusi, o apkrovos svyravimai yra mažesni nei ±6 % (pagal nacionalinius standartus / ASME standartus).

Spyruoklės apkrova keičiasi su poslinkiu (maksimaliai ±25%). Didelės apkrovos ir aukštos temperatūros vamzdynuose šiluminis poslinkis yra didelis, todėl apkrova lengvai viršija ribą. Pastovi pakaba visiškai apsaugo nuo perkrovos vamzdžio angos ir pakabos.

Apsaugokite įrangos vamzdžių jungtis: API vamzdžių jungtys kompresoriams, garo turbinoms, šilumokaičiams ir dideliems siurbliams. Venkite nuotėkio, atsirandančio dėl šiluminio plėtimosi apkrovų pokyčių ir įtempių įtrūkimų įrangos flanšinėse jungtyse.

Tinka esant dideliam eigai ir dideliam vertikaliam šiluminiam poslinkiui

Vieno vieneto eiga yra daug didesnė nei kintamos spyruoklės. Įprastų didelių apkrovų modelių eiga svyruoja nuo 50 iki 500 mm; tai pirmasis pasirinkimas aukštos temperatūros, storasieniams ir didelio skersmens naftos ir dujų vamzdynams su dideliu šiluminiu plėtimu.

Neribojami spyruoklės suspaudimo ribos, vamzdynuose su dideliu nuosėdomis ir dideliu šiluminiu poslinkiu nereikia pridėti atramų segmentais, taip sumažinant atramos taškų skaičių.

Didelės apkrovos keliamoji galia yra stipri

Kiekvieno sunkiojo modelio vieneto vardinė apkrova svyruoja nuo 5 kN iki kelių šimtų tūkstančių niutonų. Jis tinka aukštos temperatūros storasieniams proceso vamzdžiams, katilų kolektoriams ir pagalbiniams sunkiųjų rafinavimo ir chemijos įrenginių vamzdynams.

Bendras dėžės korpusas kartu su svirtimi ir švaistiklio mechanine konstrukcija pasižymi dideliu konstrukciniu tvirtumu, yra atsparus smūgiams ir momentinėms vandens plaktuko apkrovoms ir pranašesnis už vienos plokštės spyruoklių jėgos konstrukciją su kintamomis spyruoklėmis.

Dujotiekio įtempių optimizavimas, sumažinant projektavimo išlaidas

Pastovi apkrova → Galima valdyti pirminius ir antrinius dujotiekio įtempius, atitinkančius ASME B31.3 ir SH/T3073 vamzdynų įtempių standartus; Lengviau atlikti įtempių skaičiavimą, sumažinant papildomas išlaidas, tokias kaip vamzdžio storinimas, sutvirtinimas ir kompensacinių siūlių įrengimas.

Atsparus nuovargiui, ilgas tarnavimo laikas (privalumas didelės apkrovos sąlygomis)

Remiantis svirties pusiausvyros principu, spyruoklė patiria tik nedidelį grįžtamąjį plėtimąsi ir susitraukimą, o išsiplėtimo ir susitraukimo dydis yra daug mažesnis nei kintamos spyruoklės; nuovargio praradimas dėl temperatūros pokyčių yra labai mažas.

Naftos ir dujotiekiai veikia nuolat kintančiomis starto-stop ir dažnų temperatūros svyravimų sąlygomis ir yra mažiau linkę į spyruoklinį nuovargį.

Didelės apkrovos modelis turi pastorintą apvalkalą ir atšaldytą bei grūdintą kaiščio veleną. Jis gali būti stipriai apdorojamas nuo korozijos (C5-M) jūrinėje / cheminėje korozijos aplinkoje ir yra patvarus naudoti ant atvirų platformų.

Montavimo ir eksploatavimo pranašumai

Įrenginyje yra įmontuotas fiksavimo mechanizmas. Jis užrakinamas vandens slėgio bandymo metu ir atrakinamas pradėjus eksploatuoti. Po darbo nereikia kartoti apkrovos koregavimo vietoje.

Vamzdyno (prie kompresoriaus įleidimo ir išleidimo angos) vibracinės charakteristikos yra pranašesnės nei kintamos spyruoklės, todėl vėlesnio patikrinimo ir reguliavimo dažnis sumažėja.

Tinka atšiaurioms eksploatavimo sąlygoms

Aukšta temperatūra (virš 550 ℃), žemos temperatūros SGD, dideli nusodinimo įrenginiai, pakrantės druskos purškimo / sieros korozijos naftos ir dujų įrenginiai, apkrovos laikymo pritaikymo diapazonas yra platesnis.
