Sunkus nuolatinis spyruoklinis palaikymas

Kai vieno dujotiekio apkrova viršija 300 kN, o šiluminis poslinkis viršija 200 mm, įprastos pastovios spyruoklinės atramos yra linkusios deformuotis, lūžti švaistiklis, prarasti pastovios jėgos tikslumą ir kitus gedimus. Dėl tokių gedimų vamzdynų įtempių koncentracija viršija leistinas vertes, sukelia įrangos purkštukų plyšimą, vidutinį nuotėkį ir net neplanuotą visos gamyklos išjungimą. Vieno išjungimo incidentas gali patirti dešimčių milijonų RMB nuostolių.

Apkrovos ir poslinkio kreivė, gauta atliekant nuolatinės spyruoklės atramos / pakabos tipo bandymą. Horizontali ašis reiškia poslinkį, o vertikali ašis – apkrovą. Kreivė išlieka apytiksliai horizontali per visą darbo eigą, parodydama, kad atraminė jėga išlieka iš esmės pastovi, kai vamzdynas išsisuka dėl šiluminio plėtimosi ir susitraukimo.

Šis tipo bandymas patikrina nuolatinių spyruoklių blokų apkrovos pastovumą, visišką važiavimo stabilumą ir veikimo patikimumą. Prieš išsiunčiant visus gamybos įrenginius kalibruojama apkrova, o apkrovos nuokrypis reguliuojamas ±6 % ribose pagal ANSI/MSS-SP-58-2018 ir NB/T47038-2013.

Šie gaminiai tinka pramoninėms vamzdynų sistemoms su dideliu šiluminiu poslinkiu, įskaitant magistralinius garo vamzdynus ir kitus aukštos temperatūros ir aukšto slėgio vamzdynus.

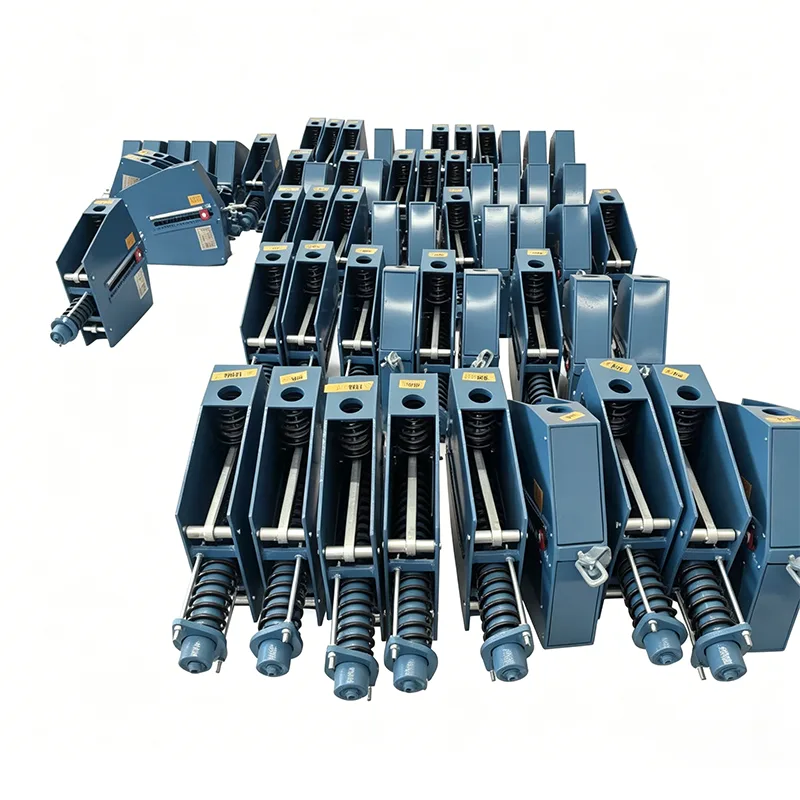

„Heavy Duty Constant Spring Support“ yra speciali didelės apkrovos pagalbinė įranga, sukurta spręsti iššūkius tokiomis ekstremaliomis eksploatavimo sąlygomis. Jis specialiai sukurtas didelėms vamzdynų sistemoms, kurių apkrova viršija 500 kN, o poslinkis neviršija 400 mm.

Gaminio techninės specifikacijos

Produkto apibrėžimas ir pagrindinė dizaino filosofija

Didelės apkrovos nuolatinė spyruoklinė atrama yra didelio našumo dujotiekio atramos įtaisas, užtikrinantis pastovią atraminę jėgą per visą eigą per tikslaus momento balansavimo mechanizmą.

„Yangzhou Tianshun Pipeline“ šios produktų linijos mokslinius tyrimus ir plėtrą inicijavo dar 2015 m., iš viso investuodamas 12 mln. RMB į specialią gamybos įrangą ir bandymų įrenginius. Dabar sukurtas visas produktų asortimentas, kurio maksimali apkrova yra 2000 kN, o didžiausias poslinkis – 600 mm.

Mūsų pagrindinė projektavimo filosofija sutelkta į perteklinę saugą: visi svarbūs komponentai yra sukurti taikant aukštesnius saugos koeficientus nei pramonės etalonai, kad būtų užtikrintos pakankamos saugos ribos net ir ekstremaliomis darbo sąlygomis. Tuo tarpu konstrukcijų optimizavimas sumažina bendrą dydį ir svorį, nepakenkiant konstrukcijos stiprumui, nesumažinant įrengimo ir transportavimo išlaidų.

Išsamus atleidimo iš darbo suskirstymas

1. Pagrindinio rėmo perteklius: Pagaminta iš 20–50 mm storio vientisai suvirintų plieninių plokščių su išilginiais ir skersiniais standikliais, padidinančių bendrą standumą daugiau nei 60%.

2. Spyruoklių sistemos perteklius: kelių spyruoklių lygiagretus išdėstymas užtikrina, kad likusios spyruoklės gali visiškai atlaikyti dujotiekio apkrovas, net jei viena spyruoklė sugenda.

3. Perdavimo mechanizmo perteklius: sinchronizuoti dvigubi švaistikliai pašalina atramos žlugimo riziką, kylančią dėl vieno strypo lūžimo.

Visos serijos standartinių specifikacijų lentelė

Galimos šešios standartinės sunkiųjų pastovių spyruoklių atramų serijos, skirtos daugeliui didelių apkrovų pramoninio pritaikymo scenarijų:

Klientui pageidaujant, visiems modeliams siūlomos individualios medžiagų klasės ir pritaikyti dizainai.

Viso gyvavimo ciklo patikimumo tikrinimo sistema

Siekiant užtikrinti patikimą veikimą ekstremaliomis sąlygomis, įdiegta griežta galutinė patikros sistema. Kiekvienai sunkiasvorei nuolatinei spyruoklinei atramai atliekamos penkios privalomos patikros procedūros:

Visi patikrinimo įrašai yra archyvuojami mažiausiai 15 metų ir yra prieinami klientams bet kuriuo metu. Mūsų bandymų laboratorija turi CNAS akreditaciją, kuri pateikia tarptautiniu mastu pripažintus bandymų rezultatus.

Pasaulinio etalono projekto įrašas

2026 m. gegužės mėn. mūsų sunkiosios galios nuolatinės spyruoklinės atramos buvo naudojamos 120 didelio masto pramoninių projektų visame pasaulyje, įskaitant:

▶  10 milijonų tonų per metus perdirbimo ir cheminės integracijos kompleksas: tiekiama 320 HD-800 ir HD-1200 atramų rinkinių

▶  Milijono kilovatų galios atominė elektrinė: tiekiami 156 komplektai branduolinės saugos klasės sunkiųjų nuolatinių spyruoklių atramų

▶  20 mln. tonų per metus SGD priėmimo terminalas: tiekiami 89 komplektai žemos temperatūros specialių sunkiųjų nuolatinių spyruoklių atramų

▶  3000 MW šiluminė elektrinė: tiekiami 245 tvirtų atramų rinkiniai pagrindiniams garo vamzdynams

Įrodytas šių svarbių projektų našumas patvirtina išskirtinį patikimumą ir stabilumą, tuo pačiu suteikiant mums didelę inžinerinę patirtį kuriant sunkiasvorių vamzdynų atramos sistemas.

Pristatymas pagal projektą ir išskirtinės paslaugos

Didelio masto projektams teikiami pritaikyti sunkiųjų nuolatinių spyruoklinių atramų pristatymo paketai:

1. Skirta projekto komanda: kiekvienam dideliam projektui paskiriamas projekto vadovas, techninis inžinierius ir kokybės inžinierius, kuris prižiūrės viso ciklo eigą.

2. Laipsniškas siuntimas: partijos pristatymas suderintas su statybvietės statybos grafikais, siekiant sumažinti sandėliavimo vietoje naštą.

3. Priėmimo vietoje paslauga: inžinieriai išsiųsti atlikti gaminio priėmimo ir montavimo nurodymus vietoje.

4. Techninis budėjimo palaikymas vietoje: nuolatinis inžinerinis palaikymas pasiekiamas piko įrengimo etapais.

5. Ilgalaikė stebėjimo paslauga: kasmetinis eksploatacijos būklės auditas po eksploatacijos su profesionaliomis priežiūros rekomendacijomis.

Suteikiame 18 mėnesių garantijos laikotarpį, 6 mėnesiais ilgesnį nei pramonės vidurkis. Dėl kokybės defektų, atsirandančių pagal garantiją, mes garantuojame 48 valandų reagavimo laiką ir gedimų šalinimą vietoje per 72 valandas.

Dažnai užduodami klausimai (DUK)

Kl.: Kokia yra jūsų maksimali pasiekiama sunkiųjų nuolatinių spyruoklių atramų apkrova ir poslinkis?

A: Standartiniai modeliai pasiekia maksimalią 2000 kN apkrovą ir 600 mm maksimalų poslinkį. Galimi specialiai dideliems poreikiams pritaikyti dizainai, galintys atlaikyti iki 3000 kN apkrovą ir 800 mm poslinkį.

Kl .: Ar produktai tinkami žemos temperatūros aptarnavimui?

A: Taip. Specialūs žemos temperatūros variantai naudoja 304 arba 316 l nerūdijantį plieną, patvirtintą atliekant žemos temperatūros smūgio bandymus, ir gali stabiliai veikti esant -196 ℃ SGD, etileno ir kitoms kriogeninėms vamzdynų sistemoms.

Kl .: koks yra standartinis pristatymo laikas?

A: Standartinių modelių pristatymo laikas yra 45–60 dienų; pritaikyti vienetai užtrunka 60–90 dienų, priklausomai nuo sudėtingumo. Skubus gamyba yra prieinama skubiems projektams, o trumpiausias pristatymo laikas – 30 dienų.
