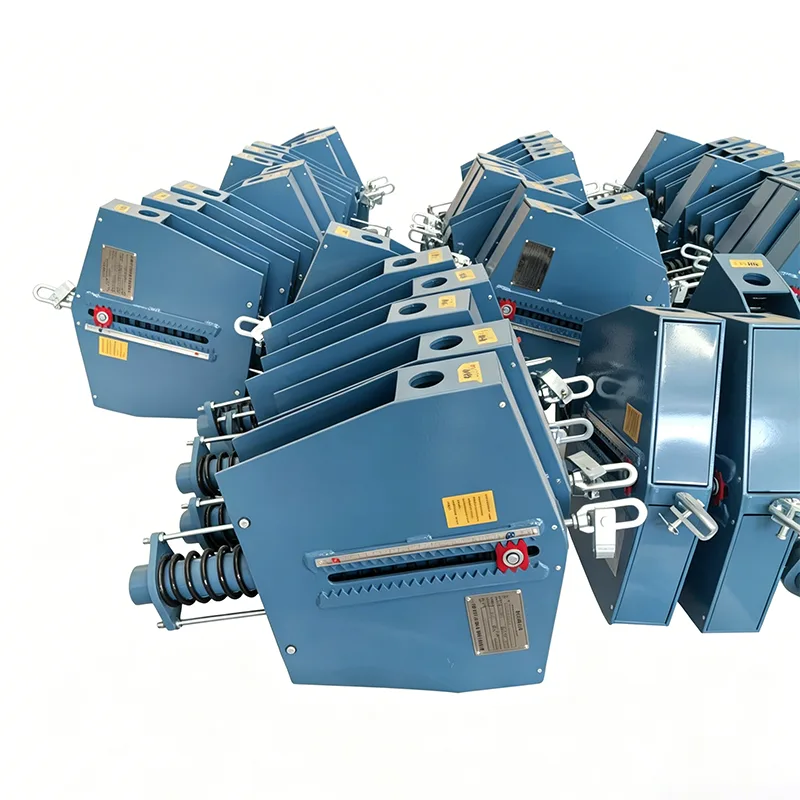

Energijos vamzdyno nuolatinis spyruoklinis palaikymas

Gamtinių dujų, SGD, vandenilio energijos ir tradicinių energijos perdavimo vamzdynų tinkluose dujotiekių sistemos dažnai apima sudėtingą geografinę aplinką ir atlaiko stiprų šiluminį plėtimąsi ir susitraukimą. „Yangzhou Tianshun Pipeline Technology Co., Ltd.“, remdamasi 14 metų techniniu dujotiekio palaikymo technologijos kaupimu, specialiai sukūrė energijos perdavimo scenarijus energijos vamzdyno nuolatinį pavasario palaikymą. Šiame gaminyje taikomas tikslaus momento pusiausvyros mechanizmas, užtikrinantis, kad atramos apkrova išliktų pastovi, kai vamzdynas patiria didelį vertikalią poslinkį. Ši funkcija efektyviai išvengia papildomo streso, kurį sukelia apkrovos perkėlimas į jautrią įrangą, pvz., vožtuvus ir kompresorius, ir yra pagrindinis komponentas, užtikrinantis saugų ir stabilų tolimų energijos vamzdynų tinklų darbą.

Apkrovos ir poslinkio kreivė, gauta atliekant nuolatinės spyruoklės atramos / pakabos tipo bandymą. Horizontali ašis reiškia poslinkį, o vertikali ašis – apkrovą. Kreivė išlieka apytiksliai horizontali per visą darbo eigą, parodydama, kad atraminė jėga išlieka iš esmės pastovi, kai vamzdynas išsisuka dėl šiluminio plėtimosi ir susitraukimo.

Šis tipo bandymas patikrina nuolatinių spyruoklių blokų apkrovos pastovumą, visišką važiavimo stabilumą ir veikimo patikimumą. Prieš išsiunčiant visus gamybos įrenginius kalibruojama apkrova, o apkrovos nuokrypis reguliuojamas ±6 % ribose pagal ANSI/MSS-SP-58-2018 ir NB/T47038-2013.

Šie gaminiai tinka pramoninėms vamzdynų sistemoms su dideliu šiluminiu poslinkiu, įskaitant magistralinius garo vamzdynus ir kitus aukštos temperatūros ir aukšto slėgio vamzdynus.

Gaminio techninės specifikacijos

Inžinerinis pritaikomumas ir eksploatavimo bei priežiūros pranašumai

Tiesiant ir eksploatuojant energijos vamzdynus, energijos vamzdyno nuolatinės spyruoklinės atramos projektavimas visiškai atsižvelgia į problemas, susijusias su statybos vietoje ir vėlesne priežiūra:

Šaltojo būsenos fiksavimas ir greitas montavimas: prieš pristatymą spyruoklė iš anksto suspaudžiama ir užfiksuojama šalto būsenos montavimo padėtyje pagal dujotiekio sistemos įtempių skaičiavimo ataskaitą. Norint pasiekti suprojektuotą įtempių būseną, vietoje reikia tik paprasto sriegio sureguliavimo ir įsišaknijimo, o tai labai sutrumpina vamzdžių galerijų statybos laikotarpį.

Vizualizuotas veikimo stebėjimas: aprūpintas išorinėmis didelio tikslumo poslinkio indikatoriaus plokštėmis ir apkrovos svarstyklėmis, eksploatavimo ir techninės priežiūros personalas gali intuityviai nuspręsti, ar dujotiekis yra numatytoje darbinėje padėtyje kasdieninės apžiūros metu, neišardydamas korpuso, o tai padeda laiku aptikti dujotiekio nuosėdas ar nenormalias deformacijas.

Lankstūs įsišaknijimo būdai: siūlomi įvairūs šaknų sujungimo sprendimai (pvz., suvirintos atskiros plokštės, lankai, plieninių konstrukcijų jungtys ir t. t.), kurios gali užtikrinti stabilų įsišaknijimą tiek viršutinių vamzdžių galerijoms, tiek upių perėjimo vamzdžių tiltams, tiek įrangos korpusams.

Griežta gamybos ir kokybės kontrolės sistema

Kaip energetikos infrastruktūros saugos apsaugos linija, visas „Energy Pipeline Constant Spring Support“ gamybos procesas atitinka griežtus kokybės kontrolės standartus:

Neardomasis bandymas: visų laikančiųjų suvirinimo siūlių ir pagrindinių įtempių komponentų išvaizda ir neardomieji bandymai (radiografinis / ultragarsinis bandymas) atliekami pagal atitinkamus nacionalinius standartus, kad būtų užtikrintas patikimas konstrukcijos tvirtumas.

Nuovargio eksploatavimo trukmės patikrinimas: spyruoklės komponentams atliekami griežti nuovargio bandymai ir terminio apdorojimo procesai, siekiant užtikrinti, kad per šimtus tūkstančių kintamųjų terminių ciklų neatsirastų plastinių deformacijų ar lūžių.

Gamyklinis fiksavimas ir apsauga: prieš pristatymą kiekviename įrenginyje yra padėties nustatymo kaištis, užfiksuojantis svirtį šaltoje būsenoje, kad būtų išvengta spyruoklės pažeidimo dėl netyčinio pasislinkimo transportavimo ir kėlimo metu.

Kodėl verta rinktis „Tianshun“ energijos vamzdyno nuolatinį pavasario palaikymą?

Didelė energetikos projektų patirtis: produktai stabiliai veikė SGD terminaluose, gamtinių dujų tolimojo perdavimo vamzdynuose ir perdirbimo projektuose daugiau nei 40 pasaulio šalių, atlaikydami ekstremalių klimato ir sudėtingų darbo sąlygų išbandymus.

Viso proceso inžinerinis palaikymas: Teikiame viso proceso technines paslaugas nuo dujotiekio įtempių analizės (CAESAR II modeliavimas), tipo parinkimo skaičiavimo iki montavimo vietoje nurodymų, užtikrindami, kad kiekviena parama tiksliai atitiktų darbo sąlygas.

Patikimas tiekimo grandinės pristatymas: Pasikliaudami automatizuotomis gamybos linijomis ir visa bandymo įranga mūsų Jiangsu bazėje, užtikriname savalaikį ir aukštos kokybės medžiagų pristatymą didelio masto energetikos projektams.

Viso gyvavimo ciklo palaikymas: Kuriame išskirtines projekto bylas ir teikiame būklės įvertinimo, apkrovos nustatymo ir pakeitimo nurodymus sustabdymo priežiūros metu, sumažindami vamzdynų tinklų eksploatavimo ir priežiūros riziką.
