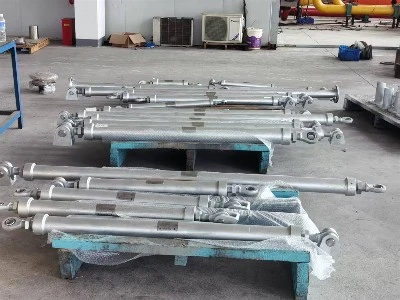

Sway Struts

Yangzhou Tianshun projektuoja ir gamina svyruojančius statramsčius, skirtus energijos gamybai, naftos chemijos pramonei, ŠVOK, laivų statybai ir branduolinei įrangai. Nuo 2012 m. mūsų gamykla Jiangsu mieste (Kinija) – 35 000 m², kurioje dirba daugiau nei 100 kvalifikuotų darbuotojų – tiekė vamzdžių suvaržymus projektams daugiau nei 45 šalyse. Kiekvienas siūbavimo statramstis yra pagamintas pagal ISO 9001:2015 sertifikuotą kokybės sistemą ir pristatomas kartu su reikiama bandymų ir medžiagų dokumentacija.

Siūbavimo statramstis riboja vamzdžio šoninį judėjimą, neribodamas šiluminio plėtimosi ašine kryptimi. Įprastu režimu jis priima lėtą šiluminį poslinkį išilgai vamzdžio eigos. Kai atsiranda šoninė jėga – vėjo, seisminio pagreičio, vandens plaktuko, besisukančios įrangos vibracijos ar bangų judėjimo ant jūrinės platformos – statramstis veikia kaip standus elementas, laikantis vamzdį vietoje ir perduodantis apkrovą į pastato konstrukciją arba plieninį stovą. Tai apsaugo vamzdžių suvirinimo siūles, flanšus ir prijungtą įrangą nuo nuovargio pažeidimų ir smūgių.

Kadangi statramstį galima nustatyti bet kokiu kampu, jis veikia vertikaliai, horizontaliai ir nuožulniai. Reguliuojamas jo ilgis leidžia statybvietės komandai pritaikyti jį prie sumontuoto tarpo tarp vamzdžio tvirtinimo ir konstrukcijos tvirtinimo taško, sugerdama leistinus nuokrypius, kurių brėžiniai ne visada gali numatyti.

Konstrukcija ir pagrindinės savybės

Didelio stiprumo plieno korpusas

Atramos vamzdis, galinės jungiamosios detalės ir apkaustai yra pagaminti iš anglinio plieno arba mažai legiruoto plieno, parinkto pagal nurodytą apkrovą ir temperatūrą. Prie kiekvienos partijos pridedami standartiniai medžiagų sertifikatai, patvirtinantys mechanines savybes ir cheminę sudėtį. Korozinei arba jūrinei aplinkai galima įsigyti nerūdijančio plieno rūšių.

Reguliuojamas ilgis lauko tikslumui

Teleskopinis arba srieginis reguliavimo mechanizmas leidžia tiksliai nustatyti statramsčio ilgį vietoje. Įprastos reguliavimo eigos parinktys yra ±25 mm, ±50 mm ir ±100 mm. Šis reguliuojamumas reiškia, kad statramstis gali būti montuojamas nepjaunant ar suvirinant, o tai kompensuoja nedidelį vamzdžio antgalio ir konstrukcijos neatitikimą.

Kelios pabaigos prijungimo parinktys

Kad tiktų įvairiems vamzdžių tvirtinimo ir konstrukcinių sąsajų išdėstymui, statramstis gali būti tiekiamas su rutulinėmis jungtimis, veržlių galais arba srieginių strypų jungtimis. Rutulinės jungtys leidžia suktis kampu ir neleidžia į statramsčio vamzdį patekti lenkimo momentams. Clevis galai suteikia paprastą smeigtuką, kad būtų galima nesudėtingai montuoti. Pateikiame galutinį tipą, atitinkantį projekto standartinę detalę.

Apsauga nuo korozijos užtikrina ilgą tarnavimo laiką

Standartinis paviršiaus apdorojimas yra karštasis cinkavimas, kuris užtikrina vienodą padengimą vamzdžio viduje ir išorėje. Siekdami sustiprinti apsaugą, siūlome aukštos kokybės epoksidines dangas, lydyto epoksidinio derinio (FBE) ir trijų sluoksnių polietileno (3PE) sistemas. Dangos pasirinkimas derinamas atsižvelgiant į vietos atmosferos sąlygas ir darbo temperatūrą.

Atitikimas tarptautiniams standartams

Svyravimo statramsčiai suprojektuoti ir pagaminti pagal ASME B31.1 ir B31.3 proceso ir maitinimo vamzdynams, MSS SP-58 vamzdžių atramoms ir GB/T standartus. Kai projekto specifikacijai reikalingi alternatyvūs kodai, mes peržiūrime techninį suderinamumą ir pateikiame pagal taikomą standartą.

Techninės specifikacijos

Didesnės nei 480 kN apkrovos ir nestandartinės kelionės tvarkomos pagal individualius užsakymus. Mūsų inžinierių komanda prieš gaminant patikrina konkretaus apkrovos atvejo projektą ir pateikia patvirtinimo brėžinius.

Pasirenkami priedai

Kad atitiktų konkrečius įrengimo ir veikimo reikalavimus, gali būti įtraukti šie priedai:

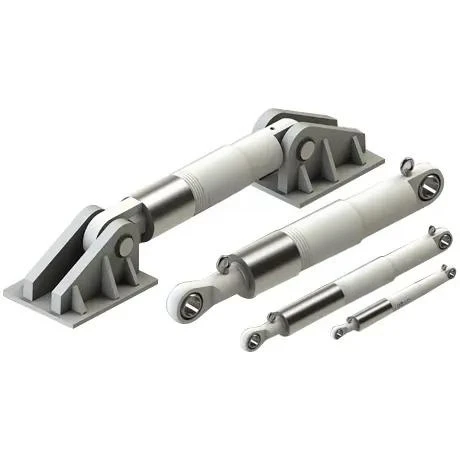

Dinaminiai suvaržymai, kurie prideda greičiui jautrią fiksavimo funkciją, skirtą atsitiktinėms impulsinėms apkrovoms

Spyruokliniai vibracijos izoliatoriai kartu su statramsčiu slopina aukšto dažnio vibraciją mažo vamzdžio vamzdžiuose

Standūs jungiamieji strypai, skirti naudoti, kai nereikia reguliuoti ilgio, o pirmenybė teikiama paprastam sujungimui

Atnaujintos antikorozinės dangos, tokios kaip FBE ir 3PE, skirtos palaidotoms arba povandeninėms paslaugoms

Šie priedai yra integruoti gamykloje, o visas komplektas prieš išsiunčiant išbandomas kaip vienas vienetas.

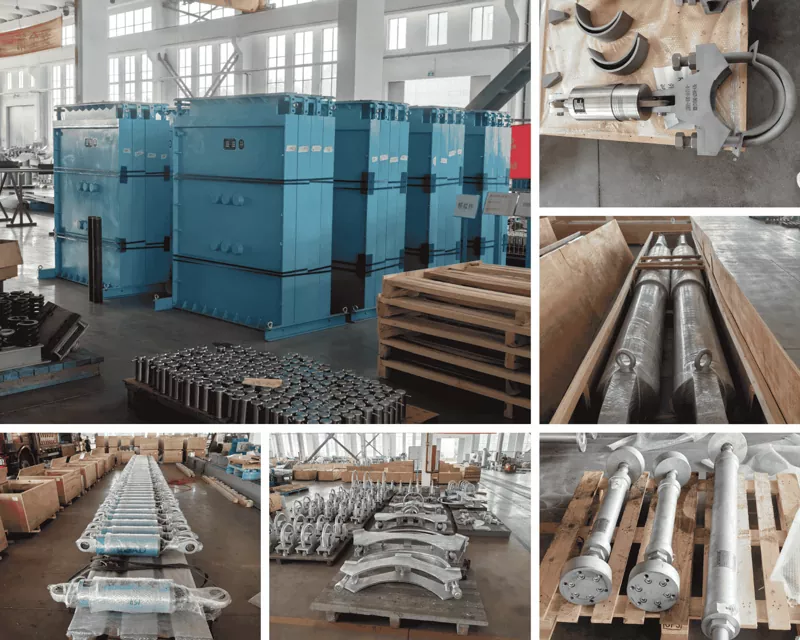

Kokybės kontrolė ir dokumentacija

Kiekvienas siūbavimo statramstis yra tikrinamas pagal matmenis ir, jei reikia, išbandomas apkrova, kad būtų patvirtinta nurodyta talpa. Dinaminėms ar seisminėms reikmėms suteikiame bandymų sertifikatus ir medžiagų atsekamumą iki šilumos skaičiaus. Suvirinimo siūles tikrina kvalifikuotas personalas, taikydamas vizualinį ir, jei reikia, įsiskverbimo testą.

Mūsų ISO 9001 sertifikuotos procedūros kontroliuoja visą procesą nuo plieno ir dangos medžiagų patikrinimo iki galutinio surinkimo ir pakavimo. Daugiau nei 70% mūsų užsakymų gaunama iš pakartotinių klientų, kurie pasitiki mūsų vamzdžių suvaržymo projekto atlikimu.

Kur sumontuoti siūbavimo statramsčiai

Energijos gamyba

Pagrindinės garo ir tiekiamo vandens linijos šiluminėse ir atominėse elektrinėse remiasi siūbavimo statramsčiais, kad suvaržytų šoninį judėjimą garo plaktuko ir seisminių įvykių metu, neribojant ašinio šiluminio augimo.

Naftos chemijos ir naftos perdirbimo gamyklos

Vamzdžių stelažai technologiniuose įrenginiuose yra aprūpinti siūbavimo statramsčiais, kad apribotų siūbavimą nuo vėjo, sprogimo ir dviejų fazių srauto vibracijos. Reguliuojamas ilgis leidžia jas praktiškai montuoti į esamas perkrautas lentynas.

ŠVOK ir aukštybiniai pastatai

Atšaldyto vandens stovuose, vandens kondensatoriaus vamzdynuose ir vandentiekio kaminuose aukštuose pastatuose naudojami siūbavimo statramsčiai, kad būtų galima valdyti šoninį judėjimą, kurį sukelia šiluminis ciklas ir pastato svyravimas. Cinkuota apdaila tinka atviroms vidaus ir lauko vietoms.

Laivų statyba ir jūrų platformos

Vamzdynai laivuose ir atviroje jūroje esančiose platformose susiduria su nuolatiniu bangų ir mechanizmų judėjimu. Svyravimo statramsčiai su nerūdijančio plieno korpusais ir aukštos korozijos dangomis palaiko išlygiavimą ir apsaugo vamzdžių jungtis nuo nuovargio šioje agresyvioje aplinkoje.

Branduoliniai objektai

Su sauga susijusiose vamzdynų sistemose naudojami siūbavimo statramsčiai, sukurti pagal konkrečiam projektui būdingą branduolinio kodo atvejį, su visa medžiaga ir bandymų dokumentų paketais.

Dažnai užduodami klausimai

Kuo siūbavimo statramstis skiriasi nuo standaus statramsčio ar snubberio?

Tvirtas statramstis blokuoja visus judesius, įskaitant šiluminį plėtimąsi, o tai gali per daug apkrauti vamzdį. Hidraulinis slopintuvas leidžia lėtą šiluminį judėjimą ir užsifiksuoja tik esant greitam dinaminiam judėjimui. Siūbavimo statramstis užtikrina tvirtą šoninį suvaržymą vienoje plokštumoje, tuo pačiu leidžiant ašinį šiluminį poslinkį, todėl jis tinkamas naudoti, kai žinoma šiluminio augimo kryptis ir nuspėjama šoninė apkrova.

Kokia temperatūros riba taikoma standartiniam anglinio plieno statramsčiui?

Standartiniai anglinio plieno statramsčiai su karštai cinkuota apdaila gali veikti iki maždaug 350 °C. Esant aukštesnei temperatūrai iki 550 °C, naudojame legiruotojo plieno ir aukštos temperatūros dangas arba korpusą paliekame nepadengtą. Galinės jungties komponentai taip pat parenkami taip, kad atitiktų aukštesnę temperatūrą. Rekomenduojame pasidalyti savo faktine vamzdžio paviršiaus temperatūra užklausos metu, kad būtų pasirinkta tinkama medžiaga.

Ar siūbavimo atramą galima montuoti bet kokia kryptimi?

Taip. Statras gali būti montuojamas vertikaliai, horizontaliai arba kampu. Rutulinių jungčių galinės jungtys prisitaiko prie kampinio poslinkio, o reguliuojamas ilgis atitinka vietos leistinus nuokrypius bet kokia kryptimi. Vienintelis reikalavimas, kad konstrukcija abiejuose galuose galėtų išlaikyti nurodytą apkrovą.

Ar galima tinkinti už išvardytų diapazonų ribų?

Reguliariai tiekiame siūbavimo statramsčius, kurių apkrova viršija 480 kN, nestandartines reguliavimo eigas, specialias galines jungtis. Individualūs užsakymai apdorojami su patvirtinimo brėžiniais ir projektiniais skaičiavimais, pateiktais prieš pradedant gamybą.

Kokie dokumentai pridedami prie siuntos?

Kiekvienas užsakymas apima medžiagų bandymo sertifikatus, matmenų ataskaitas, paviršiaus apdorojimo atitiktį ir, jei reikia, funkcinių bandymų įrašus. Branduolinėms arba saugai svarbioms programoms teikiame visą atsekamumo ir atitikties dokumentus, kaip nurodyta pirkimo užsakyme.

Koks yra jūsų tipiškas pristatymo laikas?

Standartiniai siūbavimo statramsčiai su bendromis specifikacijomis gali būti pagaminti per keturias ar penkias savaites. Didesnės apkrovos, legiruotasis plienas ir specialios dangos gali pratęsti grafiką. Tikslią pristatymo datą patvirtiname pasiūlymo metu ir užtikriname skaidrų gamybos planavimą.

Darbas su Tianshun

Kai susisiekiate su mumis dėl siūbavimo atramos reikalavimo, specialus paskyros vadybininkas, turintis produktų inžinerijos žinių, atsakys per 24 valandas. Mūsų komanda peržiūri jūsų apkrovos duomenis, darbinę temperatūrą, vamzdžio dydį ir galinės jungties nuostatas, kad pasiūlytų konfigūraciją, kuri atitiktų dizainą ir vietą. Nestandartiniai ilgiai, specialios dangos ir dokumentų paketai yra mūsų kasdienės pasiūlos dalis, o ne išimtis.

Po pristatymo galime gauti patarimus dėl montavimo ir pagalbos po įdiegimo. Ilgalaikis mūsų klientų pasitikėjimas, atsispindintis pakartotiniame versle, viršijančiame 70%, patvirtina, kad mūsų svyravimo statramsčiai veikia taip, kaip tikėtasi per daugelį metų.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

35 000 m² patalpa, Jiangsu, Kinija – eksportuojama į daugiau nei 45 šalis.

Siūbavimo atramos, kurios laiko vamzdį iš šono ir leidžia jam kvėpuoti ašine kryptimi.
