Suvaržytas įtvaras

Suvaržytas įtvaras arba BRB yra konstrukcinis pastatų saugiklis. Jis paima ašinę jėgą iš žemės drebėjimo ir išsklaido ją stabiliai išleidžiant plieninę šerdį, kuriai neleidžia sulinkti išorinis korpusas. Kadangi petnešos įtempimo ir suspaudimo metu elgiasi beveik identiškai, inžinieriai gali numatyti, kaip jis veiks ir kur bus padaryta žala.

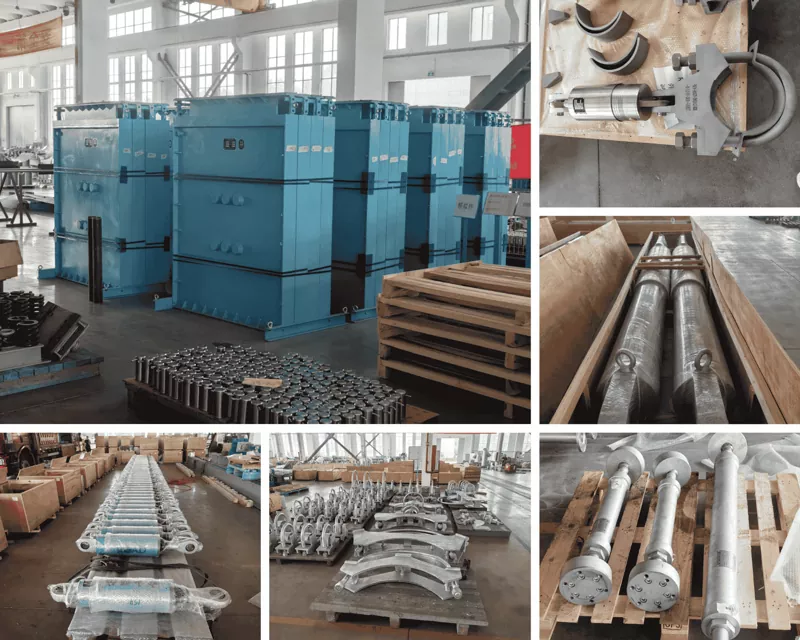

Yangzhou Tianshun gamina šias petnešas naujiems plieniniams rėmams ir seisminiams modifikacijoms. Mūsų dalyvavimas slopinimo technologijoje tęsiasi daugiau nei dvidešimt metų, o petnešos gaminamos pagal ISO 9001:2015 sertifikuotą sistemą tam skirtoje gamykloje Jiangsu mieste, Kinijoje.

Kaip trys komponentai veikia kartu

Plieninė šerdis

Visa ašinė apkrova eina per šerdį. Vidurinė dalis yra tokio dydžio, kad padėtų projektinio lygio žemės drebėjimo metu, o galinės zonos turi didesnį skerspjūvį, kuris išlieka elastingas. Tai priverčia neelastingą deformaciją į žinomą sritį, suteikdama statybos inžinieriui didelį pasitikėjimą gedimo režimu. Šerdies plieno rūšys paprastai yra LY100, LY160 arba LY225, parenkamos taip, kad atitiktų reikiamą našumą.

Atskyrimo sluoksnis

Tarp plieninės šerdies ir išorinio korpuso yra medžiaga, kuri pašalina sukibimą ir trintį. Šis sluoksnis užtikrina, kad korpusas nekelia ašinės apkrovos, o šerdis gali laisvai plėstis ir susitraukti. Be jo korpusas padidintų jėgą ir pakenktų simetriškam isteretiniam petnešos elgesiui.

Korpusas

Dažniausiai naudojamas betonu užpildytas plieninis vamzdis, korpusas užtikrina tik šoninį suvaržymą. Jo lenkiamasis standumas neleidžia plonai šerdies sulenkti gniuždant, o tai leidžia petnešoms pasiekti visišką našumą abiem kryptimis, nesumažinant stiprumo.

Praktiniai pranašumai prieš įprastus breketus

Sulenkti sutvirtinti rėmai arba BRBF turi keletą praktinių pranašumų, palyginti su specialiais koncentriškai sutvirtintais rėmais (SCBF). Kadangi BRB gali išsklaidyti energiją per stabilius, pasikartojančius ciklus, statybos kodeksai dažnai priskiria didesnį elgsenos koeficientą – daugelyje nuostatų R=8. Dėl to sumažėjusios seisminės konstrukcijos apkrovos gali tapti mažesnėmis kolonomis ir sijomis, lengvesnėmis jungtimis ir mažesniais pamatų poreikiais.

Svetainėje BRB paprastai pastatomi greičiau. Sujungimai paprastai būna paprastesni, o įtvaras pristatomas kaip vienas surinktas mazgas, o ne kaip kelios dalys, kurias reikia susiūti ore.

Po didelio žemės drebėjimo žala susikaupia keičiamoje šerdyje. Įtvaro apžiūra ir keitimas yra apibrėžta procedūra, daug paprastesnė nei susegtų įprastų breketų taisymas. Dėl šio pakeičiamumo BRB taip pat yra patrauklūs senesnių pastatų modernizavimui, kur atramos gali būti prisukamos prie esamų rėmų, kad padidėtų seisminis charakteristikos be visiško atstatymo.

Nepriklausomi tyrimai parodė, kad sutaupoma iki 5 USD už kvadratinę pėdą, kai BRBF pakeičia kitas seismines sistemas, o tai lemia bendras lengvesnės konstrukcijos, greitesnės konstrukcijos ir paprastesnių jungčių efektas.

Techninė apimtis

Kiekvienas įtvaras yra matuojamas pagal konkrečiam projektui būdingas jėgas ir dreifo ribas. Mūsų inžinierių grupė bendradarbiauja su konstrukciniu inžinieriumi, siekdama užbaigti pagrindinį plotą, standumą ir jungties geometriją.

Testavimas ir dokumentacija

Prieš išvežant BRB iš gamyklos, atliekamas ciklinis priėmimo testas, kai poslinkis didėja. Mes patikriname didžiausias įtempimo ir suspaudimo jėgas, patvirtiname, kad histerezės kilpos yra stabilios, ir patikriname, ar kumuliacinė neelastinga deformacija atitinka projekto reikalavimus. Išsami bandymo ataskaita yra kartu su petnešomis pristatomo dokumentų paketo dalis.

Medžiagos atsekamumas apima kiekvieną plieninę plokštę iki šilumos skaičiaus. Korpuso medžiagų įrašai ir suvirinimo patikrinimo ataskaitos yra standartiškai. Kai projektas reikalauja prototipo kvalifikacijos bandymo nepriklausomoje laboratorijoje, mes taip pat valdome šį procesą.

Kur sumontuoti BRB

Daugiaaukščiai pastatai – plieniniai ir kompoziciniai bokštai seisminiuose regionuose, kur svarbu ir dreifo kontrolė, ir architektūrinis lankstumas.

Oro uostai ir transporto mazgai – ilgo tarpatramio konstrukcijos, kurioms reikia energijos išsklaidymo be sunkių tvirtinimo elementų, užgriozdančių atviras erdves.

Mokyklos ir ligoninės – patalpos, kurios, kaip tikimasi, veiks po žemės drebėjimo, o įtvarų keitimas planuojamas kaip nesudėtinga priežiūros operacija.

Konferencijų centrai ir parodų salės – dideli tūriai be kolonų, kuriuose breketai gali būti išdėstyti įvairiomis konfigūracijomis, kad atitiktų architektūrą.

Pramoniniai pastatai – sunkioji technika kelia seisminę masę; BRB užtikrina šoninį pasipriešinimą, neužimdami per daug vietos.

Remonto projektai – esamus betoninius arba plieninius karkasus galima atnaujinti pridedant išorėje montuojamus BRB, kol pastatas iš dalies eksploatuojamas.

Dažnai užduodami klausimai

Kuo BRB skiriasi nuo standartinio plieninio įtvaro?

Standartinis įtvaras suspaudžiamas susisega ir praranda stiprumą, sukeldamas asimetrišką atsaką. BRB duoda abiem kryptimis nesulenkdamas, todėl energijos išsklaidymas per ciklą yra stabilus ir nuspėjamas.

Ar BRB galima naudoti betoninėse konstrukcijose?

Taip. Jie dažniausiai naudojami plieniniuose rėmuose, bet gali būti prijungti prie betoninių pastatų, kad būtų galima naudoti naują hibridinę konstrukciją arba seisminį modifikavimą. Galutinės detalės yra kuriamos kiekvienu konkrečiu atveju.

Kas atsitiks su petnešomis po stipraus žemės drebėjimo?

Šerdis gali nuolat pailgėti, o korpusas lieka nepažeistas. Pažeistas įtvaras atsukamas ir pakeičiamas. Procedūra paprastai yra aprašyta projekto patikrinimo po žemės drebėjimo ir reagavimo plane.

Ar tiekiate tik petnešas ar ir jungtis?

Mes tiekiame visą breketų komplektą – šerdį, korpusą, galines zonas ir jungiamąsias plokštes. Sąsaja su rėmu derinama su projekto konstruktoriumi.

Kokie dokumentai pateikiami su kiekvienu užsakymu?

Malūno sertifikatai, korpuso medžiagų įrašai, dangos arba atsparumo ugniai sertifikatai, jei reikia, suvirinimo protokolai ir kiekvieno įtvaro gamyklos priėmimo bandymo ataskaita. AISC 341 arba EN 15129 projektams teikiame visą atitikties paketą.

Kokio pristatymo laiko turėtume tikėtis?

Pristatymo laikas priklauso nuo galinių jungčių kiekio ir sudėtingumo. Kaip vadovas, standartinė gamyba vykdoma nuo aštuonių iki dvylikos savaičių nuo brėžinio patvirtinimo. Informuojame jus apie pažangą kiekviename svarbiame etape.

Darbas su Tianshun

Atsiųskite mums dizaino pajėgas, istorijos dreifo ribas ir pageidaujamą ryšio tipą. Inžinierius, o ne tik pardavimo koordinatorius, per vieną darbo dieną peržiūrės įvestį ir atsakys pateikdamas preliminarią petnešų konfigūraciją ir bandymo planą.

Individualizuotos šerdies medžiagos, speciali ugniai atspari medžiaga ir konkrečiam projektui pritaikytos kvalifikacijos programos yra mūsų kasdienės pasiūlos dalis, o ne išimtis. Po pristatymo galime gauti pagalbos dėl montavimo ir patikros po žemės drebėjimo.

Sulenkiami suvaržyti petnešos, kurios apsaugo konstrukciją, kontroliuojamai pasilenkdamos, o jas lengva apžiūrėti ir pakeisti, kai nutrūksta drebėjimas.
