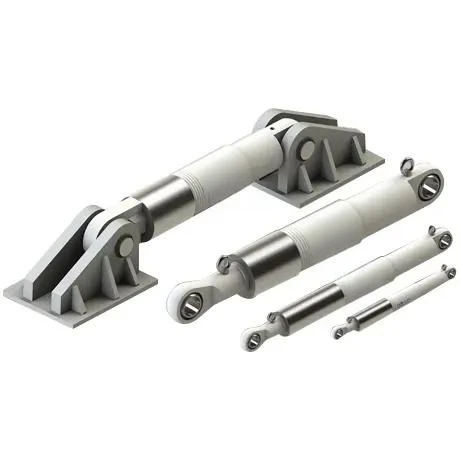

Klampaus skysčio slopintuvas

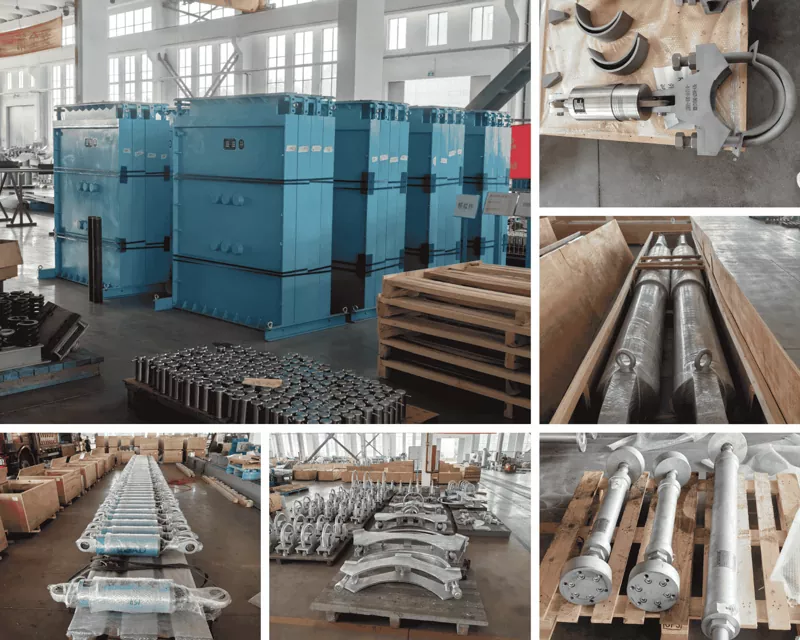

„Yangzhou Tianshun“ tiekia klampių skysčių sklendes civilinės inžinerijos, tiltų, energetikos ir pramonės sektoriams. Mūsų gamyba yra įsikūrusi 35 000 m² gamykloje Jiangsu mieste, Kinijoje, kurioje dirba kvalifikuota daugiau nei 100 žmonių. Nors mūsų vamzdynų palaikymo verslas buvo įkurtas 2012 m., mūsų amortizatorių gaminių komanda turi daugiau nei 20 metų patirtį skysčių slopinimo technologijų srityje. Rezultatas – mūsų trečios kartos klampių skysčių sklendė – produktas, kurį sukūrėme turėdami visiškai sau priklausančią intelektinę nuosavybę. Siunčiame į projektus daugiau nei 45 šalyse pagal ISO 9001:2015 sertifikuotą kokybės sistemą.

Klampių skysčių slopintuvas yra hidraulinis įtaisas, kuris mechaninį judesį paverčia šiluma, sumažindamas vibraciją ir išsklaidydamas energiją, kurią konstrukcijai suteikia žemės drebėjimai, stiprūs vėjai ar mašinos. Pagrindiniai komponentai yra cilindras, užpildytas specialiai parinkta silikonine alyva, stūmoklis su tikslia slopinimo anga, stūmoklio strypas, įvorės, sandarikliai, galinės jungtys.

Įprastomis sąlygomis sklendė lėtai juda dėl konstrukcijos šiluminio plėtimosi arba eksploatacinio poslinkio, sukeldama labai mažą pasipriešinimą. Kai dinaminis įvykis priverčia konstrukciją greitai judėti, stūmoklis dideliu greičiu stumia skystį per slopinimo konstrukciją. Slėgio skirtumas stūmoklyje sukuria pasipriešinimo jėgą, proporcingą greičiui, o energija skystyje išsisklaido kaip šiluma. Kai išorinė jėga nuslūgsta, sklendė grįžta į neutralią būseną ir yra paruošta kitam ciklui.

Trečiosios kartos technologija ir kodėl tai svarbu

Mūsų trečios kartos klampių skysčių amortizatorius yra sukurtas remiantis purkštuko angos slopinimo principu, naudojant mažo klampumo silikoninę alyvą. Ankstesnės kartos slopintuvai dažnai rėmėsi didelio klampumo terpėmis, kurios gali keisti savybes dėl temperatūros ir senėjimo, todėl laikui bėgant veikimas buvo nenuoseklus. Trečiosios kartos dizainas tai įveikia, dideliu greičiu leisdamas skystį per tiksliai apdirbtas mažas skylutes, sukurdamas stabilią ir nuspėjamą slopinimo jėgą.

Privalumai yra išmatuojami. Slopinimo charakteristika labai pasikartoja plačiame temperatūrų diapazone, nes mažo klampumo silikoninė alyva eksploatuojant išlaiko stabilų klampumą. Vidinė amortizacinė struktūra sukurta taip, kad nuovargio tarnavimo laikas ir patikimumas būtų žymiai geresni, palyginti su ankstesnės kartos gaminiais. Nėra mechaninių vožtuvų, kurie galėtų prilipti ar susidėvėti, o slopinimas pasiekiamas tik dėl skysčio dinamikos. Ši technologija yra didžiausia iš mūsų gaminamų klampių amortizatorių, ir mes turime visas intelektinės nuosavybės teises į dizainą.

Konstrukcijos ir medžiagų patikimumas

Cilindro ir stūmoklio mazgas

Cilindras pagamintas iš didelio stiprumo plieno, apdirbtas iki griežtų angų apvalumo ir paviršiaus apdailos leistinų nuokrypių. Stūmoklio strypas yra padengtas kietu chromu arba apdorotas lygiaverčiu paviršiaus grūdinimo procesu, kad būtų atsparus įbrėžimams ir korozijai. Pačiame stūmoklyje yra purkštuko angos matrica, kurios dydis yra pagal reikiamą slopinimo koeficientą ir greičio eksponentą konkrečiam projektui.

Sandarinimo sistema ilgam tarnavimo laikui

Tarpikliai parenkami pagal suderinamumą su silikonine alyva ir atsparumą dilimui pakartotinai važinėjant. Sandarinimo išdėstymas skirtas išlaikyti skystį viduje ir užterštumą išorėje, net ir dulkėtoje ar jūrinėje aplinkoje. Ilgalaikis sandariklio vientisumas yra viena iš priežasčių, kodėl galime pasiūlyti ilgesnį šių sklendių konstrukcinį tarnavimo laiką.

Skysčio vidutinis stabilumas

Slopinamoji terpė yra didelio grynumo, mažo klampumo silikoninė alyva. Jis nesuyra, nesugenda ir pastebimai nepasikeičia per dešimtmečius numatomos eksploatacijos. Jo jautrumas žemai temperatūrai užtikrina, kad sklendė veiktų pastoviai, nesvarbu, ar ji sumontuota šalto klimato tiltelyje, ar karštoje pramoninėje įmonėje.

Galinės jungtys

Galima naudoti kaiščių galvutes, sąvaržas ir sferinius guolius, skirtus sąsajai su konstrukcija ir palaikomu elementu. Šios jungtys sukurtos taip, kad perduotų visą vardinę slopinimo jėgą, nesukeldamos nepageidaujamų lenkimo momentų į slopintuvo korpusą.

Techninė apimtis

Visi parametrai yra pritaikyti struktūrinei analizei. Prieš gamindami peržiūrime projekto specifikacijas ir patvirtiname sklendės charakteristikas.

Kokybės kontrolė ir bandymai

Kiekviena klampių skysčių sklendė atlieka gamyklos priėmimo bandymą su kalibruotu dinaminiu bandymo įrenginiu. Atliekant bandymą taikomi sinusoidinio arba trikampio poslinkio ciklai tipiniais greičiais ir matuojama susidariusi jėga. Mes patikriname, ar išmatuota slopinimo jėga patenka į nurodytą tolerancijos ribą ir ar greičio eksponentas atitinka projektinę vertę. Bandymų įrašai yra galutinio dokumentų paketo dalis.

Išlaikomas visų slėgio ribinių ir konstrukcinių komponentų medžiagų atsekamumas. Suvirinimo siūles tiria kvalifikuotas personalas, o prireikus pateikiamos neardomųjų bandymų ataskaitos. Mūsų ISO 9001 sertifikuotos procedūros apima visą procesą, nuo įeinančio skysčio ir plieno tikrinimo iki galutinio dažymo ir pakavimo.

Esant kritinėms reikmėms, pvz., ligoninėms ir tiltams didelėse seisminėse zonose, galime atlikti papildomus kvalifikacijos testus, įskaitant nuovargio ciklą pasibaigus projektiniam gyvavimo laikui, sandarinimo patvarumo bandymus ir atsparumo korozijai patikrinimą.

Kur naudojami klampių skysčių slopintuvai

Civiliniai pastatai

Gyvenamieji bokštai, biurų blokai ir prekybos centrai naudoja klampius slopintuvus, kad sumažintų siūbavimą žemės drebėjimų ir stipraus vėjo metu. Amortizatoriai dažnai integruojami į tvirtinimo angas arba sujungiami su kirpimo sienelėmis, kad sugertų energiją ir apsaugotų pirminę konstrukciją.

Gyvybės linijos inžinerija

Ligoninės, mokyklos, skubios pagalbos centrai ir kiti įrenginiai, kurie turi likti veikti po seisminio įvykio, naudojasi klampiomis sklendėmis, kad sumažintų konstrukcijų žalą. Galimybė palaikyti funkciją, kai bendruomenėms to labiausiai reikia, yra pagrindinis veiksnys, lemiantis amortizatorių pasirinkimą šiuose projektuose.

Pramoniniai įrenginiai

Gamyklų pastatai, apdirbimo bokštai ir sunkiosios įrangos laikančiosios konstrukcijos yra veikiamos besisukančių mašinų vibracijos ir kartais dinaminių apkrovų. Klampūs amortizatoriai mažina nuovargį ir pagerina operatoriaus komfortą bei saugumą.

Tiltai

Pėsčiųjų pėsčiųjų tiltuose ir greitkelių viadukuose naudojamos klampios sklendės, skirtos valdyti denio judėjimą dėl eismo, vėjo ir seisminio sužadinimo. Amortizatoriai, sumontuoti tarp denio ir prieplaukų arba tarp gretimų tarpatramių, sumažina guolių poslinkį ir apsaugo nuo smūgių.

Elektrinės ir naftos chemijos gamyklos

Vamzdynų sistemoms ir įrangos rėmams energetikos ir naftos chemijos įmonėse yra naudingos klampios sklendės, kai reikalingas seisminis apribojimas arba vibracijos izoliacija. Galimybė suprojektuoti amortizatorius pagal specifinius greičio slenksčius, todėl jie tinka tiek retkarčiais ekstremaliems įvykiams, tiek nuolatinei vibracijai.

Plieno pramonė

Sunkūs konstrukciniai rėmai, laikantys krosnis, valcavimo staklynus ir medžiagų tvarkymo sistemas, yra klampus slopinimas, siekiant apriboti dinaminį stiprinimą eksploatacijos metu.

Dažnai užduodami klausimai

Kuo skiriasi klampaus skysčio slopintuvas ir hidraulinis slopintuvas?

Hidraulinis stabdiklis veikia kaip greičiui jautrus užraktas: leidžia lėtai judėti ir greitai judant tampa beveik standus. Klampaus skysčio sklendė neužsifiksuoja. Jis taiko pasipriešinimo jėgą, kuri didėja su greičiu ir išsklaido energiją kaip šilumą viso judėjimo metu. Amortizatoriai skirti nuolatiniam energijos išsklaidymui, o slopintuvai skirti retkarčiais dinaminiam suvaržymui.

Kaip nurodoma projekto slopinimo jėga?

Statybos inžinierius nustato reikiamą slopinimo koeficientą ir greičio eksponentą, remdamasis dinamine pastato ar tilto analize. Šiuos parametrus gauname kartu su eiga, galo jungties tipu ir aplinkos sąlygomis ir atitinkamai projektuojame sklendę. Jei esate pradiniame etape, mūsų inžinieriai gali padėti parinkti parametrus pagal bendruosius konstrukcijų tipus ir kodo reikalavimus.

Ar amortizatorius gali veikti tiek įtempiant, tiek suspaudus?

Taip. Mūsų klampių skysčių amortizatoriai suprojektuoti veikti abiem kryptimis, sukuriant simetriškas arba asimetrines slopinimo jėgas, jei reikia. Angos išdėstymas gali būti sukonfigūruotas taip, kad suteiktų skirtingas įtempimo ir suspaudimo slopinimo charakteristikas, jei to reikalauja projektas.

Kokios priežiūros reikia klampių skysčių sklendei?

Įprastomis sąlygomis sklendė yra sandari visam gyvenimui ir nereikia reguliariai keisti skysčio. Rekomenduojama periodiškai vizualiai tikrinti stūmoklio koto paviršių, sandariklius ir galines jungtis. Esant svarbioms programoms, pateikiame funkcinio tikrinimo intervalų gaires. Jei įrenginį kada nors prireiktų atnaujinti, mūsų gamykla siūlo visas paslaugas ir pakartotinį sertifikavimą.

Ar amortizatoriai yra sertifikuoti pagal tarptautinius standartus?

Gaminame pagal EN 15129 antiseisminiams įrenginiams ir pagal pageidavimą galime atitikti ASCE 7, AASHTO ir kitų nacionalinių kodų reikalavimus. CE ženklinimas galimas projektams Europos ekonominėje erdvėje. Visos reikalingos bandymų ataskaitos ir deklaracijos yra įtrauktos į dokumentų paketą.

Koks yra įprastas pasirinktinės sklendės pristatymo laikas?

Gamybos laikas priklauso nuo jėgos pajėgumo, eigos ir kiekio. Standartinės sklendės gali būti pagamintos per aštuonias ar dešimt savaičių. Didesniems amortizatoriams arba didelio kiekio užsakymams gali prireikti papildomo laiko, kurį patvirtiname pasiūlyme. Viso užsakymo metu užtikriname gamybos etapų skaidrumą.

Darbas su Tianshun

Kai susisiekiate su mumis dėl klampių skysčių sklendės reikalavimo, specialus klientų vadovas, turintis sklendių inžinerijos žinių, atsakys per 24 valandas. Mes peržiūrime jūsų konstrukcijos veikimo kriterijus, įskaitant slopinimo jėgą, eigą ir greičio eksponentą, ir pateikiame techninį bei komercinį pasiūlymą. Individualizuotos galinės jungiamosios detalės, specialios dangos ir konkrečiam projektui skirta dokumentacija yra mūsų įprasto tiekimo dalis.

Mūsų sukaupta daugiau nei dviejų dešimtmečių patirtis slopinimo technologijų srityje reiškia, kad galime palaikyti jūsų projektą nuo sumanymo iki paleidimo. Po pristatymo galime gauti montavimo nurodymus ir ilgalaikės priežiūros patarimus. Didelė inžinerinių firmų ir rangovų veiklos dalis rodo, kad mūsų sklendės užtikrina laukiamą našumą per visą konstrukcijos eksploatavimo laiką.
