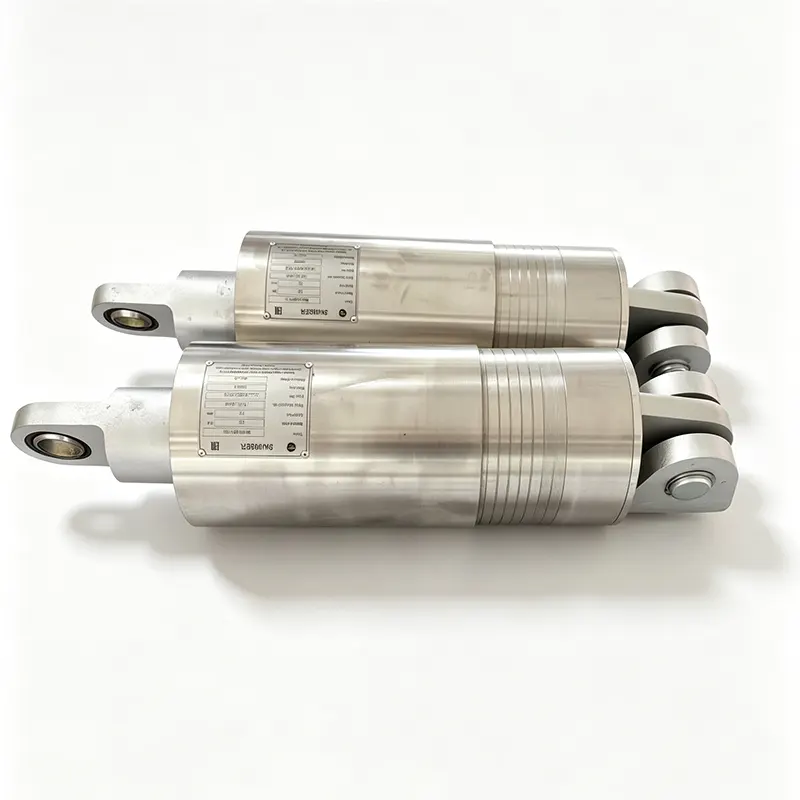

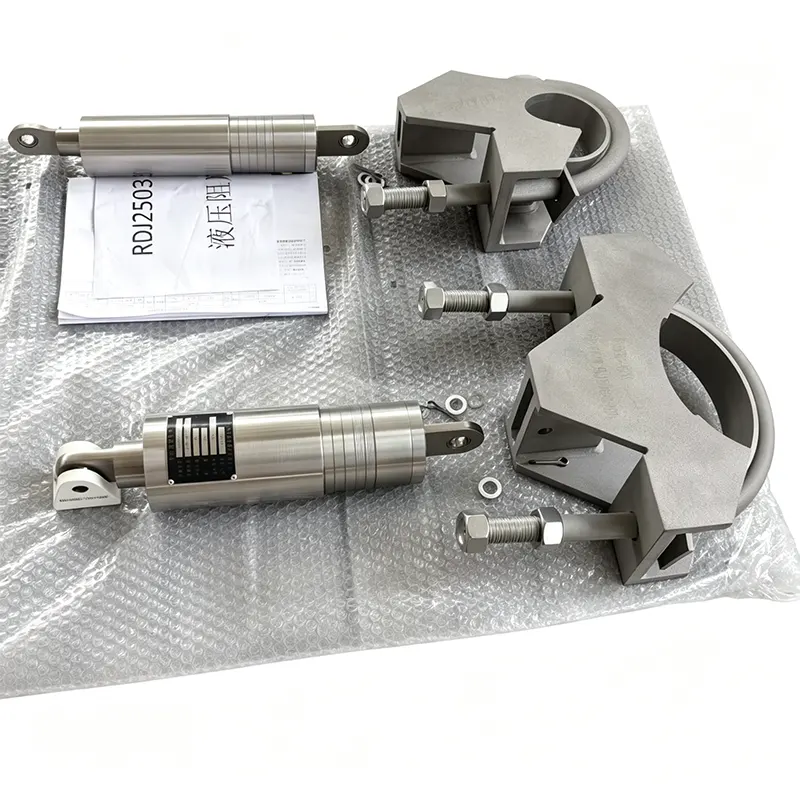

Hidrauliniai vamzdžių suvaržymai

Nuo 2012 m. Yangzhou Tianshun tiekia hidraulinius stabdžius elektros energijos gamybos, naftos chemijos ir branduoliniams įrenginiams. Mūsų YZN serijos snuberiai veikia daugiau nei 45 šalyse, juos palaiko 35 000 m² gamykla, daugiau nei 100 kvalifikuotų darbuotojų ir kokybės sistema, sertifikuota pagal ISO 9001:2015.

Kaip hidraulinis snubber apsaugo vamzdynus

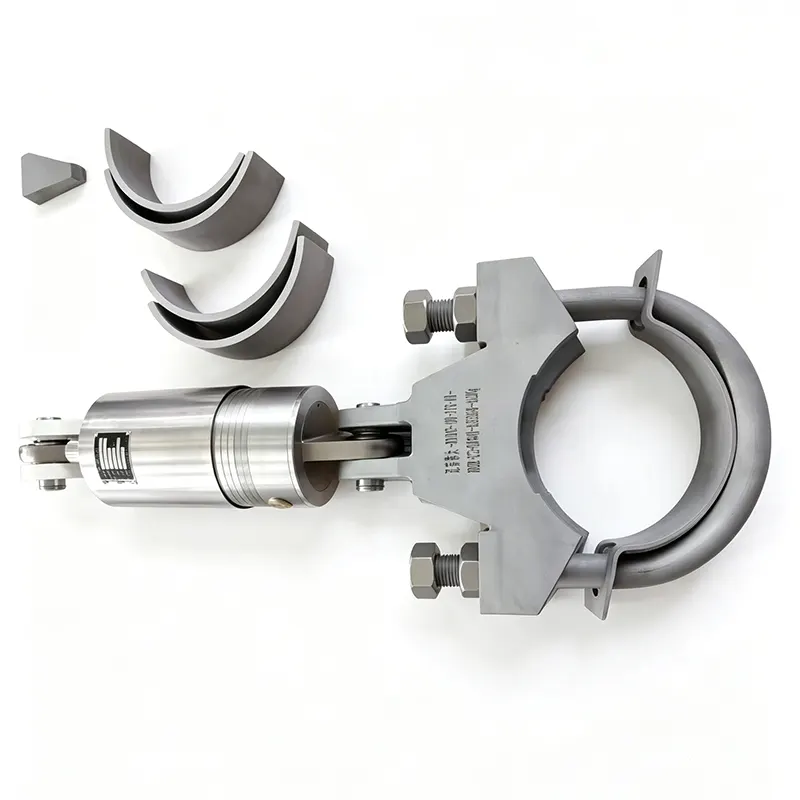

Hidraulinis slopintuvas yra greičiui jautrus suvaržymas. Įprastomis eksploatavimo sąlygomis dėl šilumos plėtimosi ir susitraukimo vamzdis lėtai juda. Hidrauliniai vamzdžių suvaržymai atlieka šį judesį praktiškai be pasipriešinimo ir veikia panašiai kaip laisvai slystanti atrama. Kai vamzdis staiga įsibėgėja – dėl vandens plaktuko, apsauginio vožtuvo išleidimo, seisminio aktyvumo ar siurblio suveikimo – vidinis vožtuvas užsidaro per sekundės dalį. Tuo metu snubber tampa beveik standžiu statramsčiu, perkeliančiu dinaminę apkrovą į pastato konstrukciją arba tvirtinimo tašką ir užkertančiu kelią vamzdžio poslinkiui, kuris kitu atveju galėtų sukelti žalą, pernelyg didelį įtempimą ar nuovargio gedimą.

Esminis skirtumas yra greičio slenkstis. Lėti judesiai praeina nevaržomai. Greiti judesiai blokuojami. Tai leidžia vamzdynų sistemai išlaikyti savo lankstumą nuolatiniams šiluminiams ciklams ir momentiškai suvaržyti tik tada, kai to reikia.

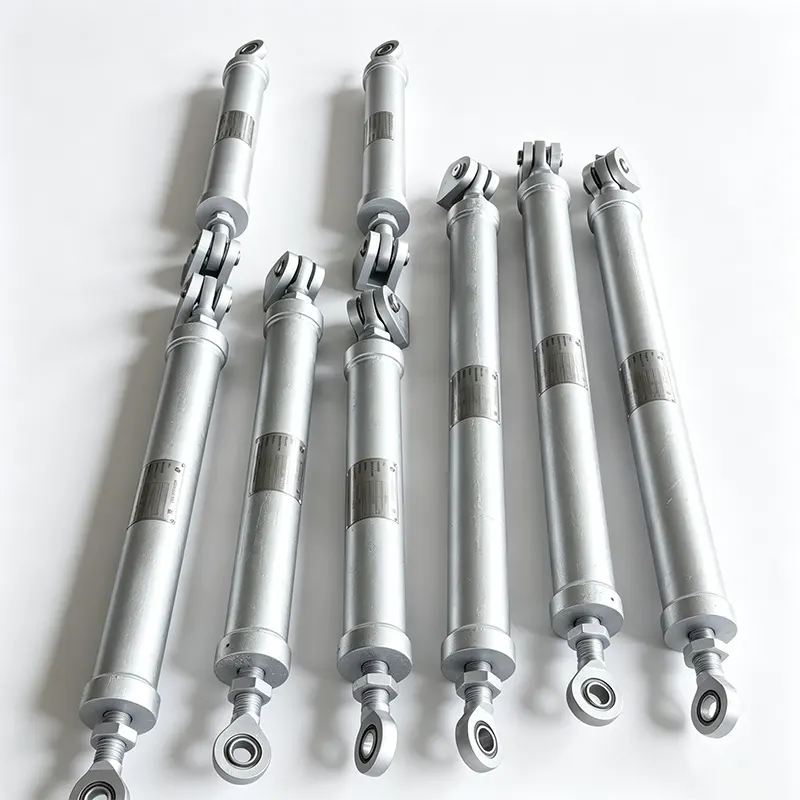

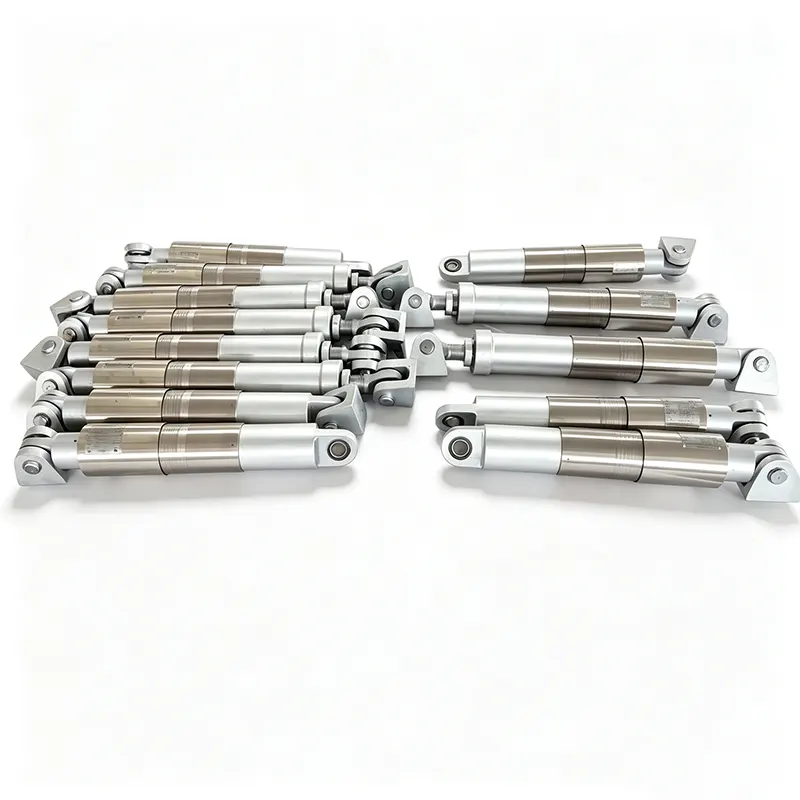

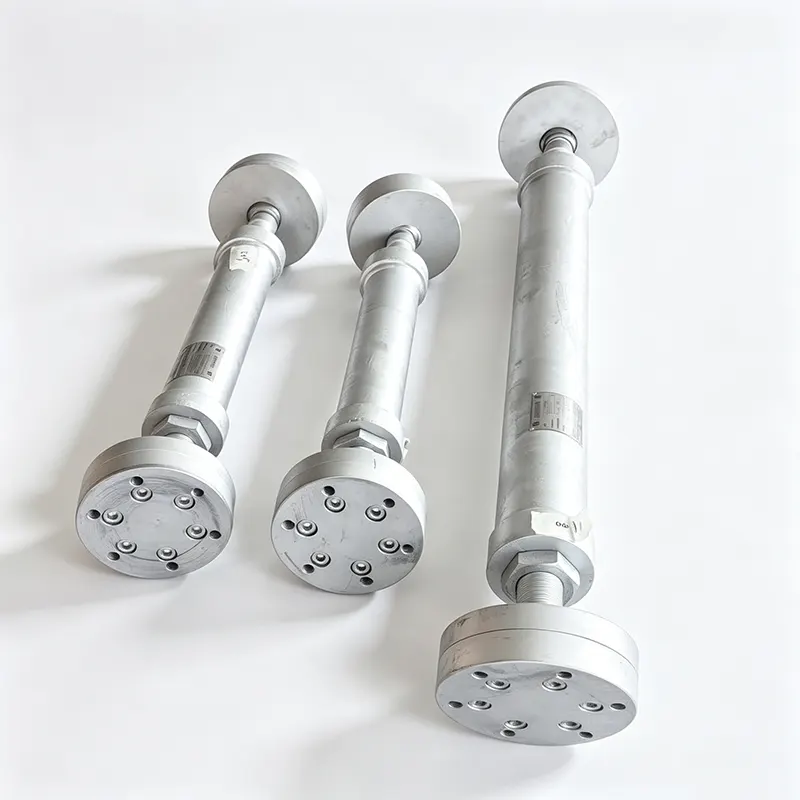

YZN serijos dizainas ir savybės

Matomas padėties indikatorius

Aiškus mechaninis indikatorius ant snubber korpuso rodo galimą eigos diapazoną abiem kryptimis. Techninės priežiūros komandos gali iš karto patikrinti, ar įrenginys veikia pagal numatytą eigą, ar jį reikia reguliuoti, neatjungdamos įrenginio.

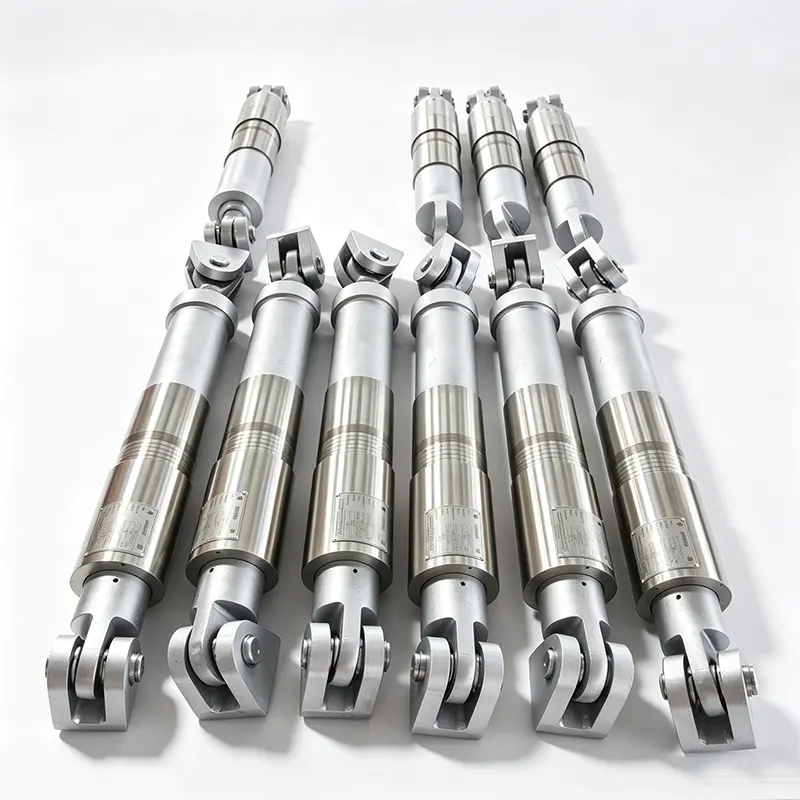

Kompaktiška ir simetriška konstrukcija

Simetriškas išdėstymas supaprastina montavimo orientaciją ir sumažina netinkamo montavimo tikimybę. Jo kompaktiškas apvalkalas telpa į ankštas vamzdžių lentynas ir perpildytas vietas, kur negalima įdėti didesnių spyruoklių ar standžių statramsčių.

Maža trintis ir trumpas užsifiksavimo laikas

Vidinė trintis sumažinama tiksliai apdirbant ir pasirinkus sandariklius. Dinaminis atsako laikas, intervalas nuo greito judėjimo pradžios iki visiško užrakinimo, yra labai trumpas. Tai užtikrina, kad vamzdis pasislinks nežymiai prieš užsifiksuojant, o tai labai svarbu norint apsaugoti jautrią įrangą, pvz., turbinos jungtis ir slėginių indų purkštukus.

Didelė fiksavimo jėga

Užrakinti hidrauliniai vamzdžių suvaržymai gali atlaikyti dideles tempimo ir gniuždymo apkrovas, nepasileisdami. Slopinimo jėga, susidaranti dinaminio atsako metu, yra proporcinga greičio įėjimui ir gali būti nurodyta iki reikiamos projektinės apkrovos, atitinkančios vamzdžio įtempių analizės reikalavimus.

Antspaudų ir laikmenų suderinamumas

Tarpikliai parenkami siekiant ilgalaikio suderinamumo su hidrauliniu skysčiu ir išorine gamyklos aplinka. Skysti terpė, paprastai didelio stabilumo silikoninė alyva, palaiko pastovų klampumą visame darbinės temperatūros diapazone. Sandarinimo medžiagos atsparios senėjimui ir nutekėjimui, todėl tarnavimo laikas yra ilgas, nereikalaujantis priežiūros.

Techninė apimtis

Visos vertės pritaikytos konkrečiam vamzdyno apkrovos atvejui ir projekto reikalavimams. Nestandartiniai eigai, apkrovos įvertinimai ir jungčių tipai gaminami pagal kliento brėžinius.

Kokybės kontrolė ir bandymai

Prieš išsiunčiant kiekvieną YZN hidraulinį slopintuvą atliekami funkciniai priėmimo bandymai. Specialus bandymų stendas taiko lėtą ciklą, kad patikrintų laisvą judėjimą, tada imituoja greitą poslinkį, kad patvirtintų užsifiksavimą ir išmatuotų gaunamą apkrovą. Išbandoma slėgio riba ir patvirtinamas eigos indikatoriaus veikimas. Bandymų įrašai saugomi ir gali būti pateikiami kartu su siunta.

Išlaikomas slėginių dalių ir hidraulinio skysčio medžiagų atsekamumas. Branduoliniams tikslams taikomos reikalingos kokybės užtikrinimo programos, įskaitant ASME katilų ir slėginių indų kodekso III skyriaus taikomų skirsnių atitiktį ir papildomus klientui taikomus reikalavimus. Mūsų ISO 9001 sertifikuota sistema reglamentuoja visas procedūras nuo žaliavos gavimo iki galutinio patikrinimo.

Daugiau nei 70 % mūsų užsakymų gaunama iš ilgalaikių pakartotinių klientų, kurie pasitiki nuosekliu mūsų snubbers atlikimu keliuose projektuose.

Kur vamzdžių sulaikymui naudojami hidrauliniai stabdžiai

YZN serija montuojama kritinėse vamzdynų sistemose, kuriose šiluminio lankstumo ir momentinio dinaminio suvaržymo derinys yra nediskutuotinas.

Atominės elektrinės

Pagrindiniai garai, tiekiamas vanduo ir su sauga susiję vamzdynai. Snubbers apsaugo nuo seisminių įvykių ir vamzdžių trūkimo dinaminio poveikio, tuo pačiu leidžiant didelius šiluminius judėjimus normalios eksploatacijos metu. Visas medžiagų ir bandymų dokumentų paketas yra standartinis.

Šiluminės elektrinės

Katilų tiekimo vandens linijos, garo ištraukimo vamzdynai ir turbinos aplinkkelio sistemos. Snubbers sumažina trumpalaikes apkrovas, atsirandančias dėl vožtuvo veikimo, ir apsaugo nuo vamzdžių plakimo.

Naftos chemijos ir naftos perdirbimo gamyklos

Proceso vamzdynai FCCU, reformeriuose ir kompresorių stotyse. Snubbers valdo dviejų fazių srauto sukeltą vibraciją ir atsitiktines sprogimo apkrovas, tuo pačiu prisitaikydami prie šiluminių ciklų.

Plieno gamyklos ir pramoninės dujų sistemos

Karštaspūdžio krosnys ir deguonies vamzdžių vamzdžiai patiria greitus terminius pereinamuosius periodus ir vibraciją. Hidrauliniai snuberiai palaiko vamzdžių išlygiavimą neribodami šilumos augimo.

Siurblių ir kompresorių stotys

Iškrovimo linijos, veikiančios pulsavimą arba vandens plaktuką. Snubbers veikia kaip greičiui jautrūs suvaržymai, neleidžiantys įtempti flanšų ir atramų.

Dažnai užduodami klausimai

Kuo hidraulinis snuberis skiriasi nuo standaus statramsčio ar spyruoklinės atramos?

Tvirtas statramstis užfiksuoja vamzdį vietoje ir neleidžia jokiam šiluminiam judėjimui, o tai gali sukelti per didelį vamzdynų ir prijungtos įrangos įtempimą. Spyruoklinė atrama neša gravitacijos apkrovas, bet nevaržo dinaminių jėgų. Hidraulinis slopintuvas tenkina abu poreikius: leidžia lėtai plėstis ir laisvai susitraukti, tada užsifiksuoja per milisekundes, kai vamzdžio greitis viršija iš anksto nustatytą slenkstį. Tai užtikrina dinamišką suvaržymą būtent tada, kai to reikia, nepažeidžiant šiluminio lankstumo.

Kas lemia fiksavimo greičio nustatymą ir ar jį galima reguliuoti?

Užrakinimo greičio slenkstis nustatomas atsižvelgiant į didžiausią numatomą vamzdžio šiluminio plėtimosi greitį ir mažiausią greitį, kuris atsirastų dėl dinaminio įvykio, pavyzdžiui, vandens plaktuko ar seisminio smūgio. Mūsų inžinieriai peržiūri projekto vamzdžio įtempių analizę, kad nustatytų vertę, kuri normaliai eksploatuojant išliktų laisva, bet visiškai suvaržyta pereinamojo laikotarpio metu. Slenkstis nustatytas gamykloje ir funkcionaliai patikrintas bandymų stende; pasikeitus eksploatavimo sąlygoms, nustatymą galima iš naujo sukalibruoti mūsų įstaigoje.

Kokios priežiūros reikia hidrauliniam snubučiui per visą jo tarnavimo laiką?

Rekomenduojame periodiškai atlikti funkcinius testus, kad įsitikintumėte, jog įrenginys vis dar juda be pasipriešinimo esant lėtam poslinkiui ir tinkamai užsifiksuoja greitai judant. Elektrinėse ir technologinėse įmonėse ši patikra paprastai atliekama kas 3–5 metus arba pagal gamyklos priežiūros programą. Vizualinis sandariklio srities ir eigos indikatoriaus patikrinimas yra paprastas. Jei įrenginį reikia atnaujinti, siūlome gamyklines paslaugas, įskaitant skysčių keitimą, sandariklio keitimą ir pakartotinį sertifikavimą.

Ar YZN snuberiai gali atlaikyti montavimą lauke arba korozinę augalų aplinką?

Taip. Standartinis cilindras padengtas korozijai atsparia danga, tinkančia daugeliui lauko pramoninių nustatymų. Pakrantėje, atviroje jūroje arba chemiškai agresyviai atmosferai galime tiekti nerūdijančio plieno cilindrą ir pasirinkti stūmoklio strypų dangą bei sandarinimo medžiagas specialiai tokioms sąlygoms. Džiaugiamės galėdami patarti dėl medžiagų pasirinkimo, atsižvelgiant į vietos aplinką ir temperatūros diapazoną.

Kokie dokumentai pateikiami branduolinėms arba saugai svarbioms programoms?

Mes teikiame visą slėgį išlaikančių komponentų medžiagų atsekamumą, sertifikuotas malūno bandymų ataskaitas, hidraulinio skysčio sertifikavimą, funkcinių bandymų įrašus ir atitikties taikomiems kodams deklaraciją. Kai reikalaujama pagal projektą, dokumentai atitinka ASME III skyrių arba kitus branduolinius standartus. Mūsų kokybės sistema yra reguliariai audituojama, todėl galime patenkinti papildomus klientų auditus ir dokumentacijos reikalavimus.

Inžinerinis palaikymas ir aptarnavimas

Pasirinkus tinkamą vamzdžio suvaržymo jungiklį, atsižvelgiama į apkrovos duomenis, numatomą šiluminį judėjimą ir fiksavimo greičio slenkstį. Mūsų inžinieriai dirba su jūsų vamzdžių įtempių ataskaitomis, kad patvirtintų tinkamą dydį ir nustatymą. Paskirti paskyros valdytojai į užklausas atsako per 24 valandas ir nedelsdami pateikia technines rekomendacijas.

Individualios konfigūracijos – nestandartinis eiga, specialios medžiagos korozinėms atmosferoms arba branduolinės klasės dokumentacija – tvarkomos kaip įprastiniai užsakymai, o ne išimtis. Po pristatymo teikiame montavimo gaires ir techninės priežiūros patarimus, įskaitant rekomendacijas dėl periodinių funkcinių bandymų, kad būtų užtikrintas nuolatinis patikimumas per visą tarnavimo laiką.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

35 000 m² patalpa, Jiangsu, Kinija – eksportuojama į daugiau nei 45 šalis.

Hidrauliniai stabdžiai, kurie užsifiksuoja tik tada, kai to reikia vamzdžiui, ir likusį laiką nepalieka kelio.
