Sureguliuotas masės slopintuvas

A tuned mass damper, often called a TMD or harmonic absorber, is a secondary mass-spring-damper system attached to a structure at a point of high vibration amplitude. Jo užduotis yra neutralizuoti rezonansinį judėjimą. When wind, pedestrian traffic, or machinery excites one of the structure’s natural frequencies, the TMD oscillates in opposition, drawing mechanical energy away from the primary structure and dissipating it as heat. The result is a noticeable reduction in sway, acceleration, and displacement, which improves occupant comfort, protects non-structural elements, and extends fatigue life.

„Yangzhou Tianshun“ tiekia suderintas masės sklendes pastatams, tiltams, pramoniniams kaminams ir plonoms architektūrinėms detalėms. The design and fabrication work is supported by more than two decades of damping technology experience, carried out under a quality management system that meets ISO 9001 requirements.

Kaip trys komponentai suderinami su struktūra

TMD veikia, nes trys parametrai – masė, standumas ir slopinimas – yra sureguliuoti taip, kad atitiktų dinamines pagrindinės struktūros charakteristikas.

The mass is sized as a fraction of the modal mass of the target vibration mode. Įprasti masės santykiai svyruoja nuo 0,5 % iki 5 % modalinės masės, priklausomai nuo turimos erdvės, reikalingų eksploatacinių savybių ir struktūrinių apribojimų. A larger mass generally delivers greater vibration reduction, but it also imposes additional gravity load on the floor or frame.

The stiffness, usually provided by coil springs or leaf springs, is selected so that the natural frequency of the TMD nearly coincides with the troublesome structural frequency. Kartais įvedamas nedidelis sąmoningas poslinkis, siekiant išplėsti efektyvų pralaidumą. When the structure begins to resonate, the TMD mass oscillates at almost the same frequency but out of phase, generating an inertial force that pushes back against the structure’s motion.

The damping element — often a viscous damper or an eddy current damper — controls the amplitude of the TMD’s own oscillation and determines how much energy can be removed per cycle. Per mažas slopinimas suteikia aštrų, bet siaurą atsaką; per daug užrakina masę ir atšaukia naudą. Optimalus slopinimo koeficientas apskaičiuojamas pagal masės santykį ir pageidaujamą našumą dominančiame dažnių diapazone.

Teisingai nustačius šiuos tris parametrus, TMD veikia be išorinio maitinimo, vožtuvų ar valdymo signalų. Jis reaguoja automatiškai, kai tik struktūra patenka į rezonansą, o ne kritinėmis sąlygomis ji lieka neaktyvi.

Projektavimo ir gamybos metodas

Kiekvienas mūsų pristatomas TMD yra konkretaus projekto surinkimas. We begin with the modal analysis of the structure — the natural frequencies, mode shapes, and modal masses — usually supplied by the structural engineer of record. From this data we select the mass, calculate the required spring stiffness, and define the damping characteristics that will deliver the specified reduction in acceleration or displacement.

Masinis korpusas paprastai gaminamas iš plieninių plokščių, prisuktų varžtais arba suvirintų į kompaktišką bloką. Spyruoklės užsakomos iš specializuotų gamintojų pagal tikslią reikiamą greitį ir nuovargio trukmę. Damping can be achieved through fluid viscous elements, viscoelastic pads, or magnetic eddy-current systems, depending on stroke, lifetime, and maintenance preferences. Visi komponentai surenkami ir sulygiuojami į standų atraminį rėmą, kuris pritvirtinamas prie konstrukcijos.

Išlaikomas laikančiųjų dalių medžiagų atsekamumas, o spyruokliniai sertifikatai yra įtraukti į dokumentų paketą. Prieš išsiuntimą patikriname surinkto TMD natūralų dažnį ir slopinimo santykį bandymo stende. Kartu su gaminiu pristatoma ataskaita, patvirtinanti, kad įrenginys atitinka projektinius tikslus.

Techninė apimtis

Labai žemo dažnio reikmėms, pavyzdžiui, aukštiems kaminams ar apžvalgos bokštams, gali būti tiekiami švytuoklės tipo TMD, kur gravitaciją atkurianti jėga užtikrina reikiamą standumą.

Kur sureguliuoti masės slopintuvai daro išmatuojamą skirtumą

Tiltai ir pilonai

Ilgo tarpatramio pėsčiųjų tiltai ir kelių tiltai yra jautrūs pėsčiųjų sukeltam šoniniam siūbavimui ir vėjo sukeltai vibracijai. TMD, sumontuotas po deniu arba pilono viduje, sumažina pagreitį iki patogiai jaučiamo lygio ir apsaugo nuo nuovargio kabeliuose ir jungtyse.

Aukštos lieknos konstrukcijos

Dūmtraukiai, televizijos bokštai ir apžvalgos bokštai patiria sūkurių išsiskyrimą ir gūsių sukeltą šoninio vėjo vibraciją. TMD, esantis viršuje arba šalia kritinio režimo antimazgo, sumažina amplitudę ir apsaugo struktūrinį apvalkalą.

Pėsčiųjų konstrukcijos

Laiptus, auditorijų balkonus ir pėsčiųjų tiltus, kuriuos jaudina ėjimas, bėgimas ar ritmingas minios judėjimas, galima išjungti naudojant TMD. Masė, spyruoklės ir slopintuvas dažnai yra paslėpti po taku arba pakabinamų lubų viduje.

Pramoniniai pastatai ir įrangos platformos

Ventiliatoriai, kompresoriai, centrifugos ir kitos besisukančios mašinos sukuria pastovią vibraciją žinomais dažniais. Tuning a damper to the equipment’s operating speed or the floor’s resonant frequency prevents vibration from propagating to adjacent areas and reduces maintenance on pipe connections and electrical cabinets.

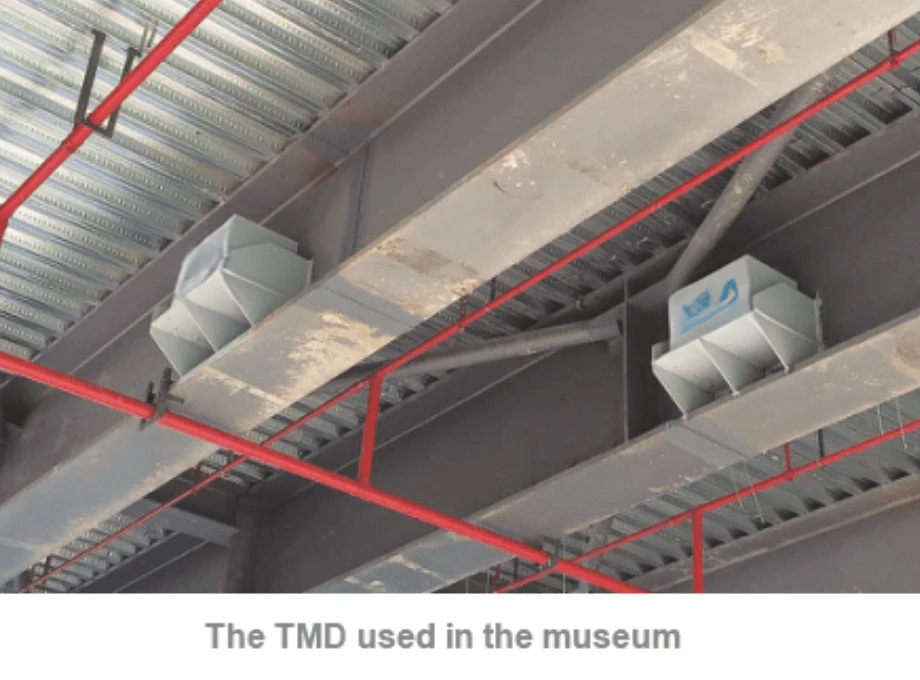

Pastato grindys su dideliais atvirais tarpatramiais

Biuro grindys, sporto salės ir koncertų salės, kurių natūralus dažnis yra žemas, gali jaustis šoktelėti, kai minios juda ritmu. TMD, sumontuotas lubų ertmėje arba po paaukštintomis grindimis, susilpnina judesį nekeičiant architektūrinio išdėstymo.

Dažnai užduodami klausimai

Kaip nustatyti tinkamą TMD dydį ir derinimą?

The structural engineer provides the modal analysis results: natural frequencies, mode shapes, and modal masses. We then calculate the mass, stiffness, and damping using established tuning formulas. Jei reikalinga lauko matavimo kampanija, kad būtų galima patikrinti pastatytus dažnius, galime palaikyti šį procesą ir tiksliai sureguliuoti TMD prieš galutinį paleidimą.

Ar TMD gali veikti keliuose vibracijos režimuose?

Vienas TMD yra sureguliuotas tam tikram dažniui. Jei reikia valdyti kelis režimus, galima įdiegti kelis TMD, kurių kiekvienas skirtas skirtingam dažniui. Arba paskirstytas mažesnių TMD masyvas gali apimti platesnę dažnių juostą.

Ar TMD reikalinga priežiūra?

Mechanical components like springs and bearings should be visually inspected at regular intervals, and the natural frequency can be verified periodically with portable accelerometers. Slopinimo elementai, ypač jei jie yra sandarūs skysčių sklendės, paprastai nereikalauja techninės priežiūros per visą savo projektinį tarnavimo laiką. Su kiekvienu pristatymu pateikiame patikrinimo grafiką.

Ar TMD pridėjimas turės įtakos statinei pastato apkrovai?

Taip, TMD prideda koncentruotą negyvą apkrovą, lygią jos masei. Statybos inžinierius turi atsižvelgti į tai grindų arba rėmo projekte. Projektavimo proceso pradžioje pateikiame tikslų svorį, pėdsaką ir tvirtinimo detales, kad prireikus būtų galima įtraukti vietinį sutvirtinimą.

Koks yra įprastas individualaus TMD pristatymo laikas?

Pristatymo laikas priklauso nuo masės dydžio ir sklendės tipo. Standartinis TMD nuo 500 kg iki 5 000 kg gali būti pagamintas ir išbandytas per 10–14 savaičių. Didesni vienetai arba tie, kuriems reikalingas išsamus kvalifikacijos patikrinimas, gali užtrukti ilgiau, tai patvirtiname pasiūlymo etape.

Darbas su Tianshun

Send us your modal data or a description of the vibration problem, and an application engineer will respond within a working day with a preliminary TMD configuration and a performance estimate. We collaborate with the project team to finalize the mass geometry, spring arrangement, and damping type so that the damper fits the available space and meets the performance specification. Individualizuota apdaila, oro sąlygoms atsparūs korpusai ir nuotolinio stebėjimo prietaisai yra mūsų standartinės tiekimo dalis.

Apie mūsų gamybos etapus pranešama atvirai, o mes pateikiame galutinę bandymo ataskaitą, kuri patvirtina sukonstruotus derinimo parametrus. Po pristatymo galime gauti paleidimo ir ilgalaikės priežiūros patarimus.

Sureguliuoti masės slopintuvai, kurie juda prieš judesį, ramindami konstrukciją, nereikalaujant nė vato išorinės galios.
