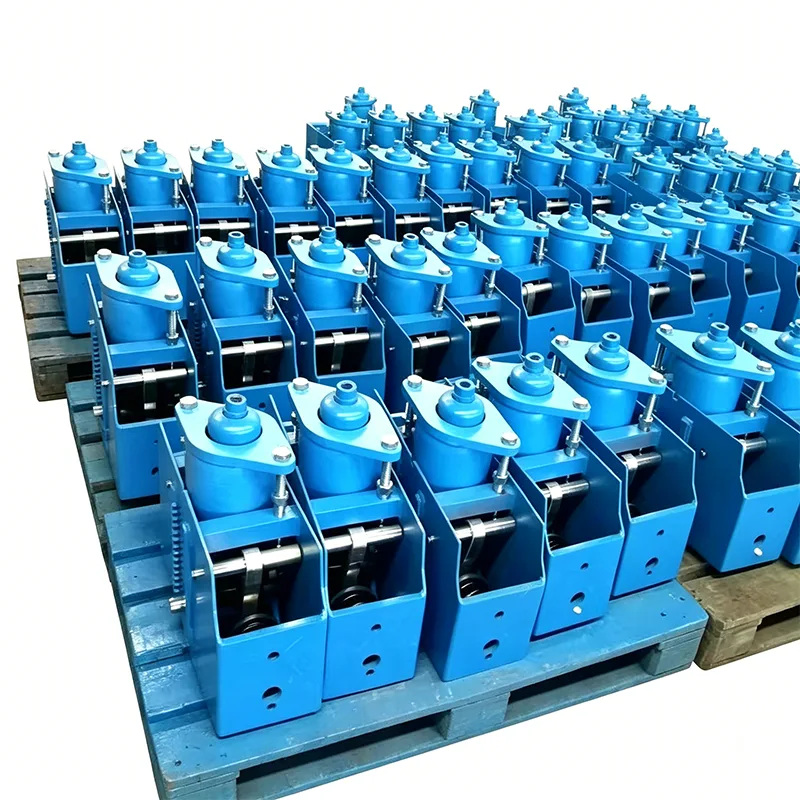

Konsolinis nuolatinis pavasario palaikymas

Didelėse pramoninėse vamzdynų sistemose, kai vamzdynai patiria didelį vertikalų poslinkį, įprastos spyruoklinės atramos sukurs pastebimus apkrovos pokyčius, o tai savo ruožtu daro didžiulį papildomą įtampą prijungtai jautriai įrangai (pvz., garo turbinoms, katilams, kompresoriams ir kt.). Naudodama 14 metų techninę dujotiekio palaikymo technologiją, Yangzhou Tianshun Pipeline Technology Co., Ltd. profesionaliai kuria ir gamina konsolinę nuolatinę spyruoklinę atramą. Šiame gaminyje laikomasi momentų pusiausvyros principo, kad būtų užtikrinta, jog atraminė jėga išliktų pastovi per visą dujotiekio vertikaliojo poslinkio laiką. Dėl šios savybės jis yra labai svarbus pagalbinis įtaisas didelės talpos vamzdynų sistemoms ir scenarijams, kai apkrovos kitimo greitis turi būti griežtai kontroliuojamas. Efektyviai išvengiama nepalankaus jėgos perdavimo vamzdyno sistemoje ir užtikrinamas saugus pagrindinės įrangos veikimas.

Apkrovos ir poslinkio kreivė, gauta atliekant nuolatinės spyruoklės atramos / pakabos tipo bandymą. Horizontali ašis reiškia poslinkį, o vertikali ašis – apkrovą. Kreivė išlieka apytiksliai horizontali per visą darbo eigą, parodydama, kad atraminė jėga išlieka iš esmės pastovi, kai vamzdynas išsisuka dėl šiluminio plėtimosi ir susitraukimo.

Šis tipo bandymas patikrina nuolatinių spyruoklių blokų apkrovos pastovumą, visišką važiavimo stabilumą ir veikimo patikimumą. Prieš išsiunčiant visus gamybos įrenginius kalibruojama apkrova, o apkrovos nuokrypis reguliuojamas ±6 % ribose pagal ANSI/MSS-SP-58-2018 ir NB/T47038-2013.

Šie gaminiai tinka pramoninėms vamzdynų sistemoms su dideliu šiluminiu poslinkiu, įskaitant magistralinius garo vamzdynus ir kitus aukštos temperatūros ir aukšto slėgio vamzdynus.

Gaminio techninės specifikacijos

Pastovios spyruoklinės pakabos specifikacijų lentelė	Pavyzdys
Modelis / Serija	PH, LH, CA, CS, TH
Apkrova (veikianti)	0,1 kN - 500 kN
Total Travel	50 mm, 100 mm, 200 mm, 400 mm
Tikros kelionės	Iki 600 mm
Apkrovos nuokrypis (tolerancija)	± 5 % (standartinis) / ± 3 % (didelis prec.)
Montavimo padėtis	Horizontalus / Vertikalus
Būsto apdaila	Karštai cinkuotas / epoksidinis
Darbinė temp.	-20°C iki +80°C (aplinkos)
Spyruoklinės ritės medžiaga	60Si2Mn / 50CrVA
Apkrovos reguliavimo diapazonas	±10 % (reguliavimas lauke)

Pagrindinė struktūra ir mechaninės savybės

Mūsų konsolinis nuolatinis spyruoklinis atramas naudoja tikslią kombinuotą konsolės svirties ir spyruoklės struktūrą, paverčiant sudėtingą mechaninį balansą patikimais inžineriniais gaminiais. Jo pagrindiniai techniniai parametrai ir konstrukcinės savybės yra šios:

Techninis matmuo	Veiklos rodikliai ir inžinerinė vertė
Apkrovos kitimo greitis	Teorinis apkrovos kitimo greitis lygus nuliui (faktinis nuokrypis ≤5%), užtikrinantis pastovią atraminę jėgą ir visiškai pašalinantis papildomą įtampą.
Vertikalus poslinkio pajėgumas	Palaiko vertikalų poslinkio kompensavimą 0–300 mm ar net didesnę, specialiai sukurta didelio poslinkio vamzdynų sistemoms.
Konsolinės konstrukcijos pranašumai	Pritaikytas konsolės svirties dizainas, kompaktiškas ir užimantis mažai vietos, pritaikytas sudėtingoms montavimo aplinkoms vietoje.
Medžiaga ir antikorozinė	Pagrindiniai laikantys komponentai pagaminti iš itin tvirto legiruotojo plieno, paviršius padengtas karštai cinkuota arba antikorozine danga, prisitaikanti prie atšiaurių darbo sąlygų.

Inžinerinis pritaikymas ir pritaikymas vietoje

Praktinėse inžinerijos srityse dujotiekio įrengimas dažnai susiduria su sudėtingais erdvės apribojimais. Mūsų konsolinis nuolatinis spyruoklinis palaikymas visiškai pašalina problemas, susijusias su statybomis vietoje:

Tikslus šaltos būsenos nustatymas: prieš pristatymą iš anksto suspaudžiame ir užfiksuojame spyruoklę šaltos apkrovos padėtyje, atsižvelgdami į dujotiekio įtempių sąlygas ir klientų pateiktus terminio poslinkio reikalavimus. Montuojant vietoje, norint pasiekti projektinę būseną, reikia tik tiksliai sureguliuoti srieginę koloną, o tai labai sutrumpina statybos laiką.

Lankstūs įsišaknijimo būdai: Konsolinė struktūra prisitaiko prie įvairių įsišaknijimo sąlygų. Nesvarbu, ar tai būtų plieninės konstrukcijos sijos, betoniniai pamatai ar įrangos korpusai, stabilų įsišaknijimą galima pasiekti naudojant atitinkamas šaknų jungtis (pavyzdžiui, suvirintas pavienes plokštes, vamzdžių gnybtų skersines svirtis ir kt.).

Vizualizuota veikimo būsena: aprūpintas didelio tikslumo poslinkio indikatoriaus plokštelėmis ir apkrovos svarstyklėmis, eksploatavimo ir techninės priežiūros personalas gali intuityviai nuspręsti, ar dujotiekis yra numatytoje darbinėje padėtyje, neišardydamas korpuso, palengvindamas kasdienę apžiūrą ir profilaktinę priežiūrą.

Griežta gamybos ir kokybės kontrolės sistema

Prieš išsiunčiant kiekvienam produktui atliekami išsamūs vidaus bandymai

Prieš išsiuntimą kiekvienas gaminys praeina visą vidaus testavimo procesą. Šis procesas apima matmenų ir vizualinį patikrinimą, PMI (teigiamas medžiagos identifikavimas), kietumo bandymą, MT/PT neardomąjį bandymą, jei taikoma, spyruoklės apkrovos bandymą su apkrovos ir poslinkio kreivėmis ir dangos storio matavimą. Pateikiamos gamyklinių bandymų ataskaitos (FTR) ir medžiagų bandymų ataskaitos (MTR).

Trečiosios šalies akreditavimo paaiškinimas

Vidinis testavimas nėra tas pats, kas ILAC akredituotas trečiosios šalies testavimas. Jei reikalingas trečiosios šalies atliktas tyrimas arba laboratorinis tyrimas, tai gali būti teikiama kaip atskira pasirenkama paslauga.

Neprivalomos trečiųjų šalių tikrinimo paslaugos (cituojamos atskirai)

1. Medžiagų bandymas

Ši paslauga apima cheminės sudėties analizę, tempimo bandymus, Charpy žemos temperatūros smūgio bandymus ir kietumo bandymus.

2. Suvirinti NDT

Galimi metodai apima magnetinių dalelių testavimą (MT), skysčių prasiskverbimo testą (PT), ultragarsinį testavimą (UT) ir radiografinį tyrimą (RT).

3. Spyruoklinės apkrovos veikimo bandymas

Įtrauktos apkrovos poslinkio kreivės.

4. Karšto cinkavimo / epoksidinės dangos apsaugos nuo korozijos patikrinimas

5. Testavimas, gamyklos priežiūra ir patikrinimas prieš išsiuntimą (PSI)

Mūsų išskirtiniai pranašumai

Palyginti su LISEGA tarptautine vamzdžių palaikymo sistema

Mūsų gaminių apkrovos tikslumas, testavimo standartai ir dokumentacijos sistemos yra palygintos su LISEGA tarptautine vamzdžių palaikymo sistema.

Daugiau nei standartinis vidaus tiekėjas

Skirtingai nuo standartinių vietinių gamintojų, kurie tiekia tik patį gaminį, mes pateikiame apkrovos ir poslinkio kreivę su kiekvienu spyruoklės bloku. Taip pat padedame organizuoti trečiųjų šalių SGS testavimą ir patikrinimus, taip pat palaikome PE/CPE inžinierių atliekamų dokumentų peržiūras užsienio projektams.

Kodėl verta rinktis „Tianshun“ konsolinį nuolatinį pavasario palaikymą?

Gilus techninis paveldas: Pasikliaudami 14 metų pramonės patirtimi ir profesionalia MTEP komanda teikiame viso proceso techninę pagalbą nuo vamzdyno įtempių analizės, tipo pasirinkimo skaičiavimo iki montavimo nurodymų.

Pasaulinis projekto patikrinimas: gaminiai stabiliai veikia energijos, naftos chemijos ir energetikos projektuose daugiau nei 40 pasaulio šalių, atlaikydami kelių blokų paleidimo / išjungimo bandymus ir ekstremalias darbo sąlygas.

Individualizuotos paslaugos: Esant ypatingiems erdvės apribojimams ar nestandartinių apkrovų reikalavimams, galime pasiūlyti individualų konsolės konstrukcijos projektavimą ir inžinerinius sprendimus.

Patikima garantija po pardavimo: Sukūrėme visą klientų bylą ir atsakymo mechanizmą, teikiantį būklės įvertinimo, apkrovos nustatymo ir pakeitimo nurodymus išjungimo techninės priežiūros metu, sumažinant elektrinių eksploatavimo ir priežiūros riziką.
