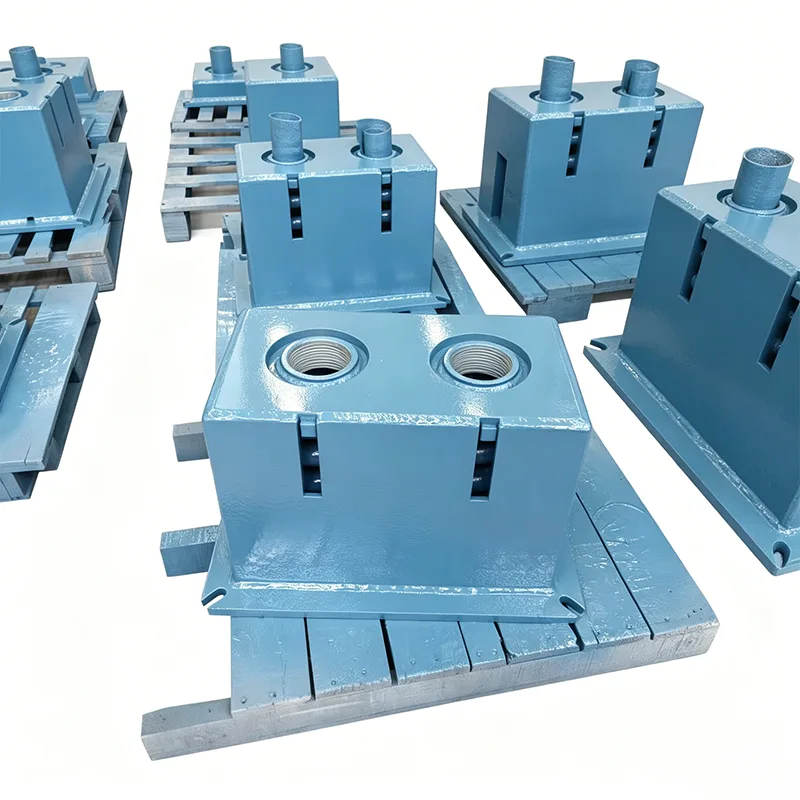

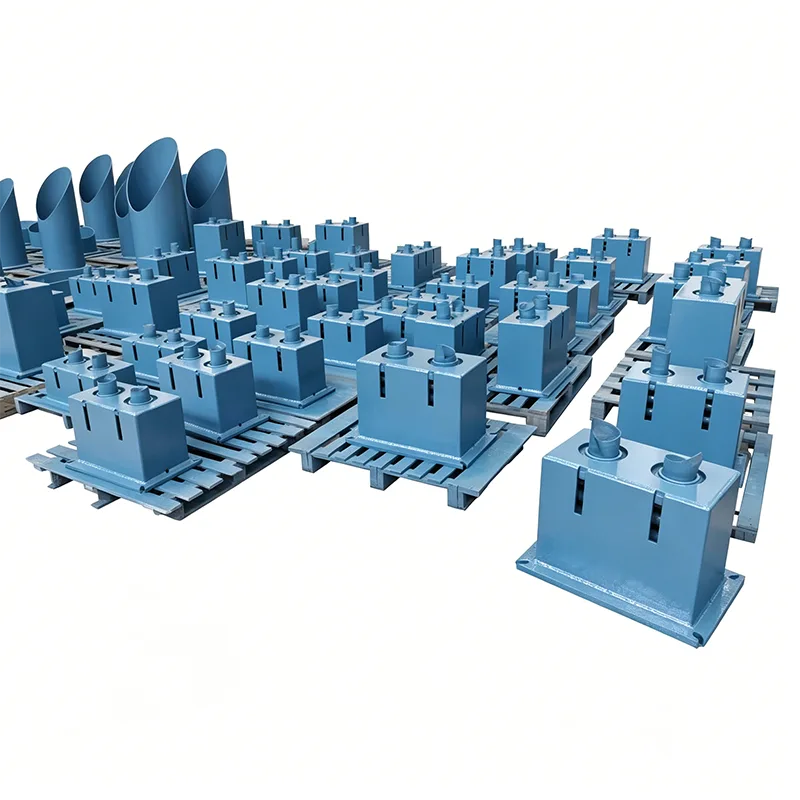

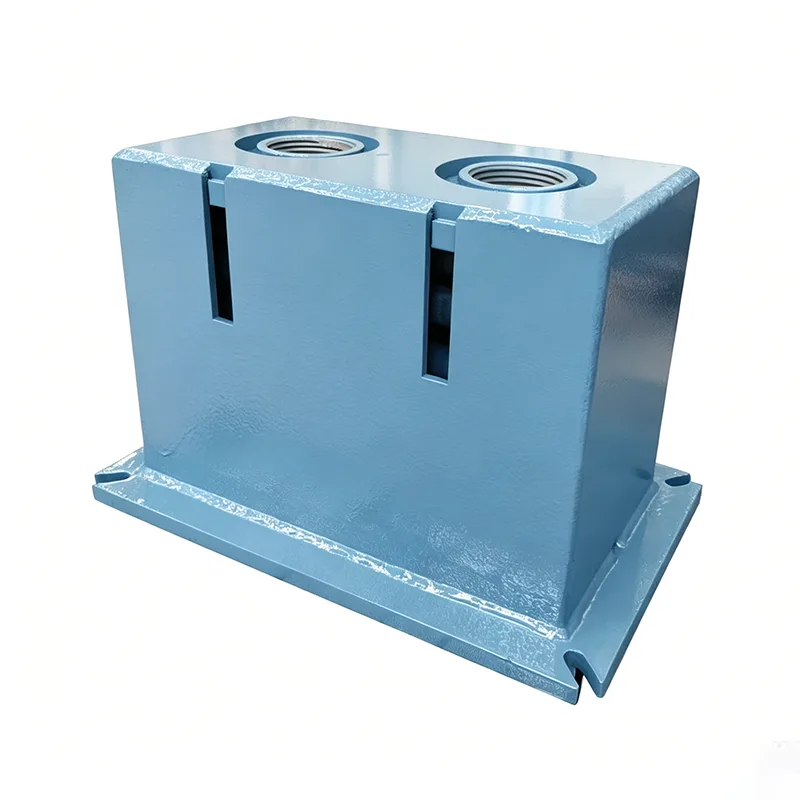

Didelės tonos spyruoklinės atramos

Įkurta 2012 m., Yangzhou Tianshun Pipeline Technology Co., Ltd. turi didelę mokslinių tyrimų ir plėtros bei gamybos patirtį sunkiųjų vamzdynų palaikymo sprendimų srityje. Mūsų „Big Ton“ spyruoklių atramos yra pritaikyta produktų linija, sukurta itin didelės apkrovos sąlygoms, pažeidžiant įprastų spyruoklinių pakabų apkrovos ribą. Sukurti išskirtinai ekstremaliems scenarijams, kai vienas kėlimo taškas viršija 100 tonų, jie buvo sėkmingai naudojami keliuose nacionalinio lygmens svarbiausiuose energetikos projektuose.

Apkrovos ir poslinkio kreivė, gauta atliekant nuolatinės spyruoklės atramos / pakabos tipo bandymą. Horizontali ašis reiškia poslinkį, o vertikali ašis – apkrovą. Kreivė išlieka apytiksliai horizontali per visą darbo eigą, parodydama, kad atraminė jėga išlieka iš esmės pastovi, kai vamzdynas išsisuka dėl šiluminio plėtimosi ir susitraukimo.

Šis tipo bandymas patikrina nuolatinių spyruoklių blokų apkrovos pastovumą, visišką važiavimo stabilumą ir veikimo patikimumą. Prieš išsiunčiant visus gamybos įrenginius kalibruojama apkrova, o apkrovos nuokrypis reguliuojamas ±6 % ribose pagal ANSI/MSS-SP-58-2018 ir NB/T47038-2013.

Šie gaminiai tinka pramoninėms vamzdynų sistemoms su dideliu šiluminiu poslinkiu, įskaitant magistralinius garo vamzdynus ir kitus aukštos temperatūros ir aukšto slėgio vamzdynus.

Kokios yra didelių apkrovų darbo sąlygos? Pramonės skausmo taškai

Didelio masto energetikos ir naftos chemijos projektuose dujotiekiai su ekstremalia apkrova apima:

Itin didelio skersmens storasieniai vamzdynai: DN1200+, sienelės storis ≥50mm, metro svoris virš 5 tonos

Dideli įrangos prijungimo vamzdynai: reaktorių, šildymo krosnių, garo turbinų įvadas/išvadas, vieno kėlimo taško apkrova virš 100 tonų

Ilgo tarpatramio vamzdžių stelažo magistralė: tarpatramis ≥30 metrų, su didžiulėmis koncentruotomis apkrovomis

Specialių lydinių vamzdynai: dvipusis plienas, nikelio lydinio vamzdynai, daug sunkesni už anglinį plieną dėl didelio medžiagos tankio

Įprastų produktų apribojimai:

Maksimali standartinių spyruoklinių pakabų apkrova paprastai neviršija 40 tonų

Paprastos konstrukcijos deformuojasi ir praranda stabilumą virš 80 tonų

Kelių grupių lygiagretusis ryšys neužtikrina sinchronizavimo, todėl atsiranda ekscentrinė apkrova

Labai nedaug vietinių gamintojų gali patikimai pagaminti 100 tonų ir daugiau atramas

„Big Ton“ spyruoklinės atramos yra specialiai sukurtos šiam pramonės iššūkiui išspręsti.

Gaminio techninės specifikacijos

Pastovios spyruoklinės pakabos specifikacijų lentelė	Pavyzdys
Modelis / Serija	PH, LH, CA, CS, TH
Apkrova (veikianti)	0,1 kN - 500 kN
Total Travel	50 mm, 100 mm, 200 mm, 400 mm
Tikros kelionės	Iki 600 mm
Apkrovos nuokrypis (tolerancija)	± 5 % (standartinis) / ± 3 % (didelis prec.)
Montavimo padėtis	Horizontalus / Vertikalus
Būsto apdaila	Karštai cinkuotas / epoksidinis
Darbinė temp.	-20°C iki +80°C (aplinkos)
Spyruoklinės ritės medžiaga	60Si2Mn / 50CrVA
Apkrovos reguliavimo diapazonas	±10 % (reguliavimas lauke)

Pagrindiniai technologiniai proveržiai

Kelių spyruoklių sinchroninė lygiagreti technologija

Centrinis simetriškas išdėstymas tolygiai paskirsto jėgą 4–8 spyruoklių grupėse

Atskiras spyruoklių bandymas / suderinimas, standumo nuokrypis ≤2 %

Patentuotas apkrovos balansavimo mechanizmas garantuoja 100% sinchroninį suspaudimą

Pašalina ekscentrinę apkrovą kelių spyruoklių lygiagrečiose sistemose

Itin didelio stiprumo struktūrinė sistema

Q460C didelio stiprumo plienas, 80% didesnis takumo riba nei standartinės medžiagos

Integruota dėžutės tipo konstrukcija, 3 kartus didesnis lenkimo / sukimo standumas nei įprastos konstrukcijos

Baigtinių elementų optimizavimas pašalina įtempių koncentracijos taškus

Konstrukcinė deformacija ≤0,5mm esant pilnai apkrovai

Didelio skersmens sunkiųjų jungčių technologija

42CrMo legiruotojo plieno kaiščių velenai (gesinti ir grūdinti)

Maksimalus kaiščio skersmuo 150 mm, vieno veleno keliamoji galia virš 300 tonų

Savaime sutepamos vario lydinio įvorės, trinties koeficientas ≤0,08

Sumažina trinties poveikį, žymiai pagerina apkrovos pastovumą

Didelio tikslumo gamybos procesas

CNC liepsna + plazminis kompozitinis pjovimas laikančiosioms plokštėms

CNC gręžimas raktų skylėms, padėties tikslumas ±0,05 mm

Po suvirinimo įtempių mažinimo apdorojimas pašalina liekamąjį įtempį

Vieno spaustuko apdirbimas dideliuose CNC portaliniuose centruose

Daugiasluoksnė saugos apsauga

Dviguba apsauga: mechaninė riba + hidraulinis buferis

Perkrovos pavojaus signalas įsijungia esant 110% vardinei apkrovai

Perteklinė konstrukcija: saugus veikimas net sugedus vienai spyruoklių grupei

Apvirtimą apsauganti konstrukcija užtikrina stabilumą veikiant šoninėms jėgoms

Speciali testavimo ir tikrinimo sistema

300 tonų apkrovos testeris, skirtas 100% visos apkrovos patvirtinimui

Viso takto nenutrūkstamas duomenų rinkimas (10 rodmenų per sekundę)

Realaus laiko pastovumo skaičiavimas – nekvalifikuoti vienetai niekada nesiunčiami

Imituotas nuovargio bandymas patvirtina ilgalaikį patikimumą

Gamyklos bandymo ir patvirtinimo protokolas

Prieš išsiunčiant kiekvienam produktui atliekami išsamūs vidaus bandymai

Prieš išsiuntimą kiekvienas gaminys praeina visą vidaus testavimo procesą. Šis procesas apima matmenų ir vizualinį patikrinimą, PMI (teigiamas medžiagos identifikavimas), kietumo bandymą, MT/PT neardomąjį bandymą, jei taikoma, spyruoklės apkrovos bandymą su apkrovos ir poslinkio kreivėmis ir dangos storio matavimą. Pateikiamos gamyklinių bandymų ataskaitos (FTR) ir medžiagų bandymų ataskaitos (MTR).

Trečiosios šalies akreditavimo paaiškinimas

Vidinis testavimas nėra tas pats, kas ILAC akredituotas trečiosios šalies testavimas. Jei reikalingas trečiosios šalies atliktas tyrimas arba laboratorinis tyrimas, tai gali būti teikiama kaip atskira pasirenkama paslauga.

Neprivalomos trečiųjų šalių tikrinimo paslaugos (cituojamos atskirai)

1. Medžiagų bandymas

Ši paslauga apima cheminės sudėties analizę, tempimo bandymus, Charpy žemos temperatūros smūgio bandymus ir kietumo bandymus.

2. Suvirinti NDT

Galimi metodai apima magnetinių dalelių testavimą (MT), skysčių prasiskverbimo testą (PT), ultragarsinį testavimą (UT) ir radiografinį tyrimą (RT).

3. Spyruoklinės apkrovos veikimo bandymas

Įtrauktos apkrovos poslinkio kreivės.

4. Karšto cinkavimo / epoksidinės dangos apsaugos nuo korozijos patikrinimas

5. Testavimas, gamyklos priežiūra ir patikrinimas prieš išsiuntimą (PSI)

Mūsų išskirtiniai pranašumai

Palyginti su LISEGA tarptautine vamzdžių palaikymo sistema

Mūsų gaminių apkrovos tikslumas, testavimo standartai ir dokumentacijos sistemos yra palygintos su LISEGA tarptautine vamzdžių palaikymo sistema.

Daugiau nei standartinis vidaus tiekėjas

Skirtingai nuo standartinių vietinių gamintojų, kurie tiekia tik patį gaminį, mes pateikiame apkrovos ir poslinkio kreivę su kiekvienu spyruoklės bloku. Taip pat padedame organizuoti trečiųjų šalių SGS testavimą ir patikrinimus, taip pat palaikome PE/CPE inžinierių atliekamų dokumentų peržiūras užsienio projektams.

Tipiški taikymo atvejai

1 atvejis: 20 milijonų tonų per metus perdirbimo ir cheminės integracijos projektas

Produktas: 150 tonų Big Ton pastovios jėgos spyruoklės atrama

Naudojimas: Hidrinimo reaktoriaus išleidimo vamzdynas

Sąlygos: 150 tonų apkrova, 250 mm poslinkis, 420 ℃ aukšta temperatūra

Rezultatas: 3 stabilaus veikimo metai, pastovumas palaikomas ±2,5 %

2 atvejis: itin superkritinis 1000 MW maitinimo blokas

Produktas: 120 tonų didelės apkrovos nuolatinės jėgos pakaba

Naudojimas: Pagrindinis garo vamzdynas

Sąlygos: 120 tonų apkrova, 300 mm poslinkis

Rezultatas: Pirmuoju bandymu jėgainė priimta, eksploatavimo problemų nėra

3 atvejis: SGD terminalo projektas

Produktas: 80 tonų žemos temperatūros sunkios apkrovos atrama

Naudojimas: Šaldymo dėžės magistralinis vamzdynas

Sąlygos: -162 ℃ kriogeninė aplinka, 80 tonų apkrova

Rezultatas: teisingas žemos temperatūros medžiagos pasirinkimas, jokių trapumo problemų

Individualizuoto projekto aptarnavimo procesas

Priešprojektinės techninės konsultacijos

Paskirtas inžinierius, surinkęs išsamius darbo sąlygų parametrus

Preliminarus projektas su apkrovos ir poslinkio atitikimo skaičiavimu

Baigtinių elementų konstrukcijos stiprumo / standumo patikrinimas

Techninis pasiūlymas + pasiūlymo pristatymas

Dizaino patvirtinimas

Detalūs inžineriniai brėžiniai (metras, apkrovų lentelės)

Dvišalis pagrindinių techninių parametrų patvirtinimas

Patikrinimo ir bandymų plano (ITP) kūrimas

Gamybos pradžia po pasirašyto patvirtinimo

Gamybos eigos stebėjimas

Kassavaitiniai produkcijos nuotraukų atnaujinimai

Klientų galimybės paliudyti svarbiausius etapus

Trečiosios šalies tikrinimo palaikymas visame pasaulyje

Realaus laiko techninio paaiškinimo atsakymas

Gamyklos priėmimas

Galimas visos apkrovos bandymo liudijimas vietoje

Testo duomenų rodymas realiuoju laiku

Pilnas dokumentacijos perdavimas

Profesionalus pakavimas ir siuntimas

Pagalba vietoje

Techninis personalas, atsakingas už montavimo nurodymus

Pagalba paleidimo ir apkrovos kalibravimui

Tolesni apsilankymai po eksploatacijos pradžios

Techninė pagalba visą gyvenimą

Didelių tonų spyruoklinės atramos nustato techninį etaloną sunkiems vamzdynams. Mes peržengiame pramonės ribas, teikdami patikimus itin didelės apkrovos sprendimus jūsų svarbiems inžineriniams projektams, atlikdami griežtus bandymus ir įrodytą projektų patirtį.
