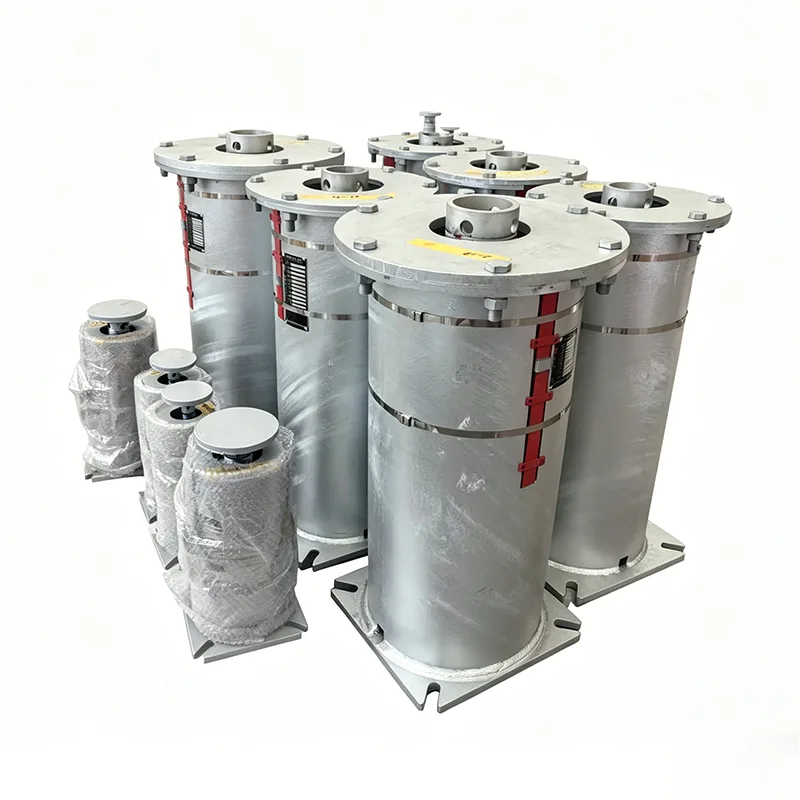

Šiluminės elektrinės kintamoji spyruoklinė atrama

Sudėtingose ​​šiluminių elektrinių garo-vandens, išmetamųjų dujų ir oro bei susmulkintų anglių vamzdynų sistemose dėl drastiškų temperatūros pokyčių sukeliamas vamzdynų terminis poslinkis yra pagrindinis pavojus, keliantis grėsmę sistemos saugai. Remdamasi 14 metų techninio kaupimo dujotiekio palaikymo srityje, Yangzhou Tianshun Pipeline Technology Co., Ltd. specialiai sukūrė šiluminės elektrinės kintamą spyruoklinę atramą šiluminės energijos darbo sąlygoms. Šis gaminys, sukurtas remiantis momentų pusiausvyros principu, suteikia nenutrūkstamą tamprią atraminę jėgą, kai vamzdynuose vyksta vertikalūs šiluminiai poslinkiai, efektyviai sugeria ir kompensuoja poslinkio įtempius, neleidžia sugadinti vamzdynų ir prijungtų įrenginių nuo papildomo įtempimo bei užtikrina ilgalaikį saugų elektrinių darbą.

Šiame paveikslėlyje parodyta kintamos spyruoklinės atramos / pakabos apkrovos poslinkio kreivė, įskaitant pagrindinius apkrovos ir poslinkio parametrus, siekiant patikrinti gaminio apkrovos tikslumą ir veikimo patikimumą.

Prieš išsiuntimą kiekvienas įrenginys yra kalibruojamas ir išbandomas. Nustatymo ir apkrovos nuokrypis kontroliuojamas ±5 % ribose, laikantis tarptautinio standarto ANSI/MSS-SP-58-2018 ir NB/T47039-2013.

Gaminiai atitinka elektros energijos, naftos chemijos ir kitų pramoninių vamzdynų sistemų techninius reikalavimus. Pagal MSS-SP-58-2018 didžiausias leistinas kintamų spyruoklių blokų apkrovos kintamumas neturi viršyti 25 % darbinės karštosios apkrovos per visą darbo eigą.

Gaminio techninės specifikacijos

Inžinerinis pritaikymas ir vertė

Šiluminių elektrinių vamzdynų sistemoms keliami itin aukšti laikančiųjų dalių patikimumo reikalavimai. Kurdami šiluminės elektrinės kintamą spyruoklinę atramą, mes visiškai atsižvelgėme į praktinius inžinerinius sunkumus:

Papildomo įtempio pašalinimas: Nurodytame apkrovos poslinkio diapazone spyruoklės momentas ir apkrovos momentas visada palaiko dinaminę pusiausvyrą, išvengiant dujotiekio deformacijos ar jungties nuotėkio dėl šiluminio plėtimosi ir šalto susitraukimo.

Tikslus šaltos būsenos nustatymas: Gamintojas atlieka išankstinio suspaudimo nustatymą griežtai pagal vartotojo pateiktą montavimo apkrovą ir fiksuoja indikatoriaus plokštę teorinėje šalto būsenos darbinėje padėtyje per pozicionavimo blokus, užtikrindamas, kad spyruoklė laikinai būtų standi montuojant vietoje ir išvengiant atsitiktinio įtempimo statybos metu.

Intuityvus eksploatavimo ir priežiūros stebėjimas: išorinio poslinkio indikatoriaus plokštės konstrukcija leidžia eksploatuojantiems ir techninės priežiūros darbuotojams intuityviai patikrinti, ar spyruoklinės atramos poslinkis veikiant darbinei apkrovai atitinka konstrukciją, kai vamzdynas pradedamas normaliai eksploatuoti, palengvinant prevencinę priežiūrą.

Griežta kokybės kontrolė ir montavimo specifikacijos

Kaip pagrindinės didelės apimties infrastruktūros apkrovą laikančiosios sudedamosios dalys, gaminiai atitinka griežtas pristatymo gamykloje ir montavimo vietoje specifikacijas:

Gamyklinis fiksavimo mechanizmas: Siekiant išvengti žalos transportavimo ir montavimo metu, kiekviename bloke prieš pristatymą yra sumontuoti viršutiniai ir apatiniai padėties blokai, užfiksuojantys spyruoklę montavimo apkrovos padėtyje.

Patikra prieš pradedant eksploatuoti: Baigę dujotiekio valymą ir hidrostatinius bandymus, padėties nustatymo blokai turi būti pašalinti prieš pradedant naudoti.

Apsaugos nuo strigimo konstrukcija: Siekdami išspręsti indikatoriaus plokštės iškrypimo ir užstrigimo problemą, kurią sukelia spyruoklės dalies nuolydis, optimizavome gamybos procesą ir pabrėžiame, kad montuojant turi būti užtikrinta plokščia horizontali plokštuma, kad būtų išvengta spyruoklės darbinio įtempimo gedimo dėl pasvirusių kampų.

Kodėl verta rinktis Tianshun šiluminės elektrinės kintamą spyruoklinę atramą?

Turtinga patirtis šiluminės energetikos projektuose: Produktai plačiai naudojami garo-vandens vamzdynuose ir katilinės įrangos pakabos sistemose šiluminių elektrinių namuose ir užsienyje, atlaikė kelių blokų paleidimo ir išjungimo ciklų bandymus.

Individualizuotas inžinerinis palaikymas: Teikiame viso proceso technines paslaugas nuo dujotiekio įtempių skaičiavimo, tipo parinkimo ir derinimo iki montavimo vietoje nurodymų, užtikrindami, kad kiekviena pagalba tiksliai atitiktų darbo sąlygas.

Stabilus tiekimo grandinės pristatymas: Pasikliaudami automatizuotomis gamybos linijomis ir visa bandymo įranga mūsų Jiangsu bazėje užtikriname laiku ir aukštos kokybės medžiagų pristatymą didelių partijų šiluminės energijos projektams.

Viso gyvavimo ciklo palaikymas: sudarome išskirtines projekto bylas ir teikiame būklės įvertinimo bei pakeitimo gaires išjungimo techninės priežiūros metu, sumažindami elektrinių eksploatavimo ir priežiūros riziką.
