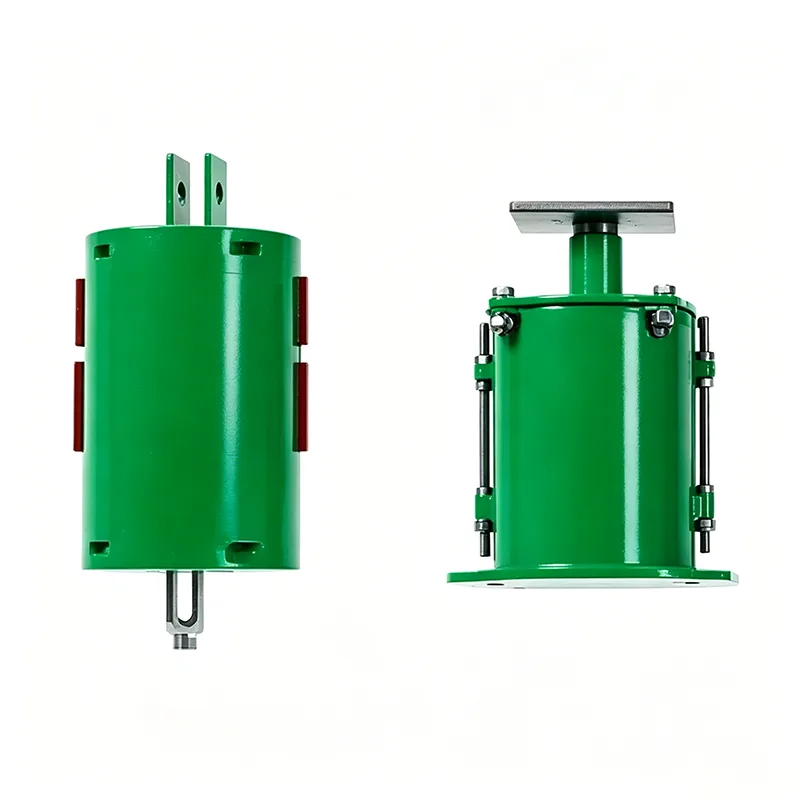

Pramoninė spyruoklinė pakaba

Industrial Spring Hanger yra specialus pramoninių vamzdynų sistemų palaikymo įrenginys. Jis sukurtas taip, kad atlaikytų dujotiekio savąjį svorį, kompensuotų poslinkį, kurį sukelia šiluminis plėtimasis ir susitraukimas, ir izoliuotų mechaninę vibraciją. Nuo 2012 m. Yangzhou Tianshun Piping daugiausia dėmesio skiria MTTP ir tokių produktų gamybai. Per pastaruosius 14 metų pagaminome daugiau nei 500 000 rinkinių, kurie plačiai naudojami aukšto lygio pramoniniuose projektuose visame pasaulyje. Mūsų gaminiai gaminami griežtai laikantis tarptautinių standartų, tiekiant standartinius ir individualius sprendimus, kad tiktų įvairioms darbo sąlygoms.

Šiame paveikslėlyje parodyta kintamos spyruoklinės atramos / pakabos apkrovos poslinkio kreivė, įskaitant pagrindinius apkrovos ir poslinkio parametrus, siekiant patikrinti gaminio apkrovos tikslumą ir veikimo patikimumą.

Prieš išsiuntimą kiekvienas įrenginys yra kalibruojamas ir išbandomas. Nustatymo ir apkrovos nuokrypis kontroliuojamas ±5 % ribose, laikantis tarptautinio standarto ANSI/MSS-SP-58-2018 ir NB/T47039-2013.

Gaminiai atitinka elektros energijos, naftos chemijos ir kitų pramoninių vamzdynų sistemų techninius reikalavimus. Pagal MSS-SP-58-2018 didžiausias leistinas kintamų spyruoklių blokų apkrovos kintamumas neturi viršyti 25 % darbinės karštosios apkrovos per visą darbo eigą.

Darbo principas

Išnaudodama spyruoklių elastines savybes, pramoninė spyruoklinė pakaba palaiko pastovią atraminę jėgą, kai vamzdynai sukuria vertikalų poslinkį. Kai dėl temperatūros pokyčių vamzdynai išsiplečia arba susitraukia, spyruoklės atitinkamai išsitempia ir susispaudžia. Tai užtikrina, kad dujotiekio apkrovos tolygiai perduodamos pastato konstrukcijoms, išvengiant vamzdžių plyšimo ir įrangos pažeidimų, atsirandančių dėl įtempių koncentracijos, kurią sukelia standūs apribojimai. Tuo tarpu spyruoklių slopinimo efektas efektyviai sugeria siurblių, kompresorių ir kitos įrangos generuojamą vibraciją ir sumažina triukšmo perdavimą.

Gaminio techninės specifikacijos

Kintamos spyruoklinės pakabos specifikacijų lentelė	Pavyzdys
Kabyklos tipas / konfigūracija	Tipas A, B, C, D, E, F, G
Pavasario dydis / Nr.	Nr.0 - Nr.22
Kelionių diapazonas	30 mm, 60 mm, 90 mm, 120 mm 180 mm
Eksploatacinė apkrova	0,2 kN - 400 kN
Įdiegta apkrova (šalta apkrova)	kN / kgf
Eksploatacinė apkrova (karšta apkrova)	kN / kgf
Judėjimo kryptis	Aukštyn / žemyn
Kintamumas (%)	≤ 25 % (standartinis)
Paviršiaus apdorojimas	Karštas cinkavimas / dažytas
Būsto medžiaga	Anglies plienas (Q235 / Q355)

Pagrindinės savybės

▶  Didelis apkrovos tikslumas: kiekvienas įrenginys prieš pristatymą kalibruojamas pagal apkrovą, apkrovos paklaida kontroliuojama ±5 % ribose.

▶  Puikus atsparumas nuovargiui: visos spyruoklės išlaikė 100 000 ciklų nuovargio bandymus be liekamosios deformacijos ar lūžių.

▶  Aukštas saugos koeficientas: projektinis saugos koeficientas yra ne mažesnis kaip 1,5, užtikrinantis patikimą veikimą ekstremaliomis darbo sąlygomis.

▶  Puikus antikorozinis veikimas: padengtas karšto cinkavimo arba epoksidine cinko danga, tinkama korozinei aplinkai, pavyzdžiui, pakrantės zonose ir chemijos gamyklose.

▶  Vizualinis stebėjimas: turi aiškias poslinkio svarstykles, kad būtų lengva montuoti vietoje ir atlikti eksploatacinę patikrą.

Našumo palyginimas

Palyginimo elementai	Įprasti produktai rinkoje	Tianshun pramoninė spyruoklinė pakaba
Pavasario medžiaga	Įprastas anglinis plienas	60Si2MnA / 50CrVA spyruoklinis plienas
Terminio apdorojimo procesas	Vienkartinis gesinimas	Trijų pakopų terminis apdorojimas (gesinimas + grūdinimas + stabilizavimas)
Apkrovos tolerancija	±10 % ~ ±15 %	±5 %
Nuovargio gyvenimas	30 000 ciklų	Daugiau nei 100 000 ciklų
Paviršiaus apdorojimas	Įprasta dažų danga	Karštas cinkavimas / Epoksidinis cinko gruntas + viršutinis sluoksnis
Patikrinimo standartas	Mėginių ėmimo patikrinimas	100% pilna apžiūra

Taikymo scenarijai

Pramoninė spyruoklinė kabykla tinka visoms pramoninėms vamzdynų sistemoms, kuriose veikia temperatūros svyravimai ir vibracija. Jis ypač gerai veikia šiais atvejais:

▶  Aukštos temperatūros ir aukšto slėgio technologiniai vamzdynai naftos perdirbimo įrenginiams

▶  Jėgainių magistraliniai garo vamzdynai ir tiekimo vandens vamzdynai

▶  Kriogeniniai vamzdynai SGD priėmimo terminaluose ir dujinimo įrenginiuose

▶  Vamzdynai, kuriais tiekiamos korozinės terpės chemijos ir farmacijos gamyklose

▶  Miesto centrinio šildymo tinklų magistraliniai vamzdynai

▶  Dujų ir deguonies vamzdynai geležies ir plieno metalurgijos gamyklose

Kokybės užtikrinimo sistema

Prieš išsiuntimą kiekvienas produktas yra visapusiškai patikrinamas

Namų bandymų viršeliai

Matmenų ir vizualinė patikra, PMI (teigiamas medžiagos identifikavimas), kietumo bandymas, MT/PT neardomasis bandymas (jei taikoma), spyruoklės apkrovos bandymas su apkrovos ir poslinkio kreivėmis ir dangos storio matavimas. Pateikiamos gamyklinių bandymų ataskaitos (FTR) ir medžiagų bandymų ataskaitos (MTR).

Pastaba: vidinis testavimas nėra ILAC akredituotas trečiosios šalies bandymas

Trečiųjų šalių atlikti bandymai arba laboratoriniai tyrimai yra neprivaloma, atskirai nurodyta paslauga.

Neprivalomos trečiųjų šalių tikrinimo paslaugos (cituojamos atskirai)

1. Medžiagų bandymas

Cheminės sudėties analizė, tempimo bandymas, Charpy žemos temperatūros smūgio bandymas ir kietumo bandymas.

2. Suvirinti NDT

Magnetinių dalelių testavimas (MT), skystųjų medžiagų skverbties tyrimas (PT), ultragarsinis tyrimas (UT) ir radiografinis tyrimas (RT).

3. Spyruoklinės apkrovos veikimo bandymas

Įskaitant apkrovos poslinkio kreives.

4. Karšto cinkavimo / epoksidinės dangos apsaugos nuo korozijos patikrinimas

5. Testavimas, gamyklos priežiūra ir patikrinimas prieš išsiuntimą (PSI)

Mūsų privalumai

Palyginti su LISEGA tarptautine vamzdžių palaikymo sistema

Mūsų gaminių apkrovos tikslumas, bandymų standartai ir dokumentacijos sistemos yra lyginami su LISEGA tarptautine vamzdžių palaikymo sistema.

Kuo mus skiria

Skirtingai nuo standartinių vietinių gamintojų, kurie tiekia tik patį gaminį, mes pateikiame apkrovos ir poslinkio kreivę su kiekvienu spyruoklės bloku. Taip pat palengviname trečiųjų šalių SGS testavimą ir patikrinimus bei palaikome PE/CPE inžinierių atliekamų dokumentų peržiūras užsienio projektams.

Pagalbinės paslaugos

▶  Nemokama techninio atrankos paslauga: atliekame profesionalų pakabų parinkimą ir skaičiavimą pagal vamzdyno parametrus ir faktines darbo sąlygas.

▶  Tinkamas dizainas: nestandartinis dizainas, atitinkantis specialios apkrovos, poslinkio ar ribotos įrengimo vietos reikalavimus.

▶  Techninis palaikymas vietoje: gali būti išsiųsti profesionalūs inžinieriai, kurie padės įdiegti ir pradėti eksploatuoti vietoje.

▶  Ilgalaikis atsarginių dalių tiekimas: turime gerai įrengtą atsarginių dalių sandėlį, kad galėtume greitai patenkinti atsarginių dalių poreikius.

Norėdami gauti daugiau techninių parametrų ar pritaikytų pramoninės spyruoklinės pakabos sprendimų, susisiekite su mūsų pardavimo komanda ir gaukite išsamius dokumentus.
