Naftos chemijos kintamoji spyruoklinė atrama

Naftos chemijos gamyklų vamzdynų sistemos veikia ilgą laiką esant aukštai temperatūrai, aukštam slėgiui, labai korozijai ir degioje/sprogioje aplinkoje, todėl reikia 3–5 metų nenutrūkstamo veikimo. Tokiomis sąlygomis įprastos pramoninės spyruoklinės atramos gali lūžti dėl spyruoklės nuovargio, korpuso perforacijos ir laisvų jungčių. Šios problemos ne tik sukelia dujotiekio įtempių koncentraciją, dėl kurios gali nutekėti terpės, bet ir gali būti neplanuotų gamyklų išjungimų, dėl kurių ekonominiai nuostoliai siekia dešimtis milijonų juanių.

Šiame paveikslėlyje parodyta kintamos spyruoklinės atramos / pakabos apkrovos poslinkio kreivė, įskaitant pagrindinius apkrovos ir poslinkio parametrus, siekiant patikrinti gaminio apkrovos tikslumą ir veikimo patikimumą.

Prieš išsiuntimą kiekvienas įrenginys yra kalibruojamas ir išbandomas. Nustatymo ir apkrovos nuokrypis kontroliuojamas ±5 % ribose, laikantis tarptautinio standarto ANSI/MSS-SP-58-2018 ir NB/T47039-2013.

Gaminiai atitinka elektros energijos, naftos chemijos ir kitų pramoninių vamzdynų sistemų techninius reikalavimus. Pagal MSS-SP-58-2018 didžiausias leistinas kintamų spyruoklių blokų apkrovos kintamumas neturi viršyti 25 % darbinės karštosios apkrovos per visą darbo eigą.

Atsižvelgdami į šią pramonės šakai būdingą riziką, sukūrėme specialią naftos chemijos kintamą spyruoklinę atramą, kuri yra visiškai pritaikyta griežtiems naftos chemijos pramonės reikalavimams nuo medžiagų ir struktūros iki gamybos procesų.

Pagrindinio produkto padėties nustatymas

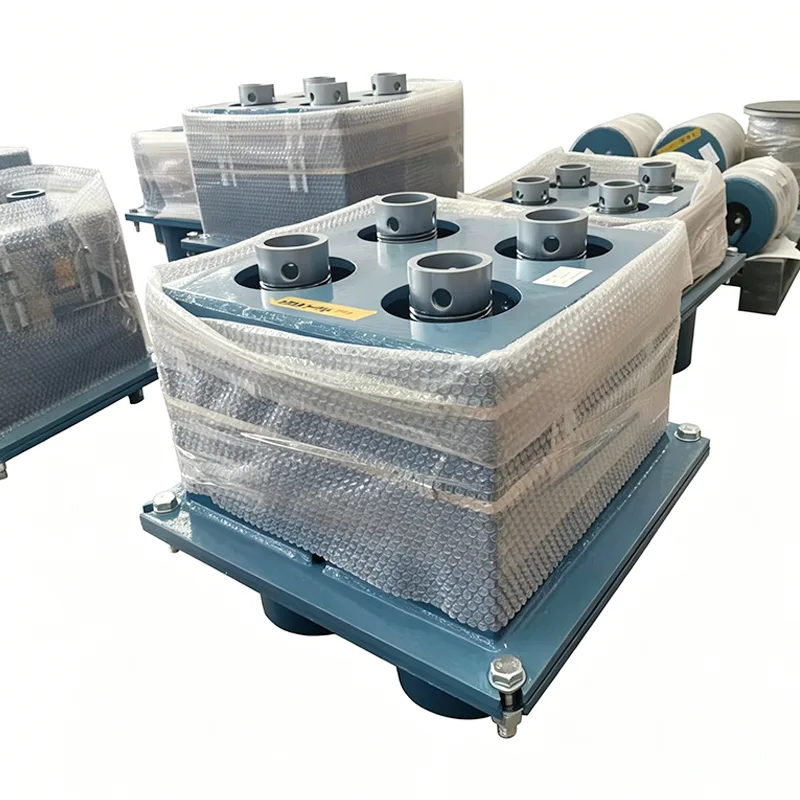

Naftos chemijos kintamoji spyruoklinė atrama yra elastingas vamzdyno atramos produktas, sukurtas išskirtinai naftos chemijos gamykloms. Jis sugeria vertikalius poslinkius, atsirandančius dėl dujotiekio šiluminio plėtimosi ir susitraukimo dėl tamprios spyruoklių deformacijos, tolygiai perduodant dujotiekio apkrovas civilinėms konstrukcijoms.

„Yangzhou Tianshun Pipeline“ pradėjo naudoti naftos chemijos vamzdynų palaikymo sritį 2012 m. Per pastaruosius 14 metų tiekėme daugiau nei 1,2 mln. produktų rinkinių daugiau nei 280 perdirbimo, etileno ir SGD projektų visame pasaulyje. Produkto veikimas buvo patikrintas faktinėmis darbo sąlygomis iki 12 metų.

Gaminio techninės specifikacijos

Medžiagų suderinimo ir tikslios gamybos sistema

Trijų lygių medžiagų pritaikymo sprendimas

Atsižvelgdami į korozijos laipsnį ir skirtingų darbo sąlygų temperatūros reikalavimus, sukūrėme rūšiuojamą naftos chemijos kintamų spyruoklių atramų medžiagų sistemą, kad būtų išvengta per didelio projektavimo ar nepakankamo veikimo:

▶  Pagrindinė klasė: Q345B korpusas + 60Si2MnA spyruoklė, tinka normalios temperatūros komunaliniams vamzdynams be stiprios korozijos

▶  Išplėstinė klasė: 304 nerūdijančio plieno korpusas + 50CrVA spyruoklė su karštuoju cinkavimu, tinka vidutinės korozijos ir proceso vamzdynams, žemesnėms nei 300 ℃

▶ Speciali klasė: 316 l / Hastelloy korpusas + nikelio pagrindu pagaminta aukštos temperatūros lydinio spyruoklė, tinka stipriai korozijai, 550 ℃ aukštai temperatūrai arba -196 ℃ žemai temperatūrai

Pagrindinis gamybos proceso valdymas

Visuose gaminiuose naudojami standartizuoti CNC gamybos procesai, užtikrinantys 100% pagrindinių procedūrų atsekamumą:

▶  Spyruoklinis vyniojimas: naudojant iš Vokietijos importuotas CNC spyruoklines mašinas, spyruoklės žingsnio ir skersmens paklaidos kontroliuojamos 0,1 mm

▶  Šiluminis apdorojimas: vakuuminis gesinimas + trys grūdinimo procesai, kad būtų visiškai pašalintas spyruoklės vidinis įtempis, 60 % pagerinamas atsparumas nuovargiui

▶  Suvirinimas: naudojant argono lankinį suvirinimą, su 100 % suvirinimo siūlių įsiskverbimo bandymu, siekiant užtikrinti, kad nebūtų poringumo, įtrūkimų ar kitų defektų

▶  Paviršiaus apdorojimas: trys rūdžių šalinimo smėliasrove + epoksidinis cinko gruntas + viršutinis sluoksnis fluoro angliavandeniu, bendras dangos storis ≥120 μm

Pagrindiniai skirtumai nuo bendrosios paskirties atramų

Tipiški taikymo scenarijai

Naftos chemijos kintamos spyruoklinės atramos yra plačiai naudojamos pagrindiniuose įrenginiuose visoje naftos chemijos pramonės grandinėje:

▶  Žalios naftos ir naftos produktų perdavimo vamzdynai atmosferinės ir vakuuminės distiliacijos įrenginiuose

▶  Reakcijos alyva ir dujos, katalizatoriaus cirkuliaciniai vamzdynai skysčio katalizinio krekingo įrenginiuose

▶  Aukštos temperatūros krekingo dujų ir žemos temperatūros etileno vamzdynai etileno krekingo įrenginiuose

▶  Aukšto slėgio vandenilio ir naftos produktų vamzdynai hidrovalymo įrenginiuose

▶  Suskystintų gamtinių dujų ir BOG dujotiekiai SGD terminaluose

▶  Įleidimo/išleidimo ir gaisro gesinimo vamzdynai produktų alyvos cisternų fermose

Viso proceso kokybės kontrolė

Mes sukūrėme uždaro ciklo kokybės sistemą nuo projektavimo iki garantinio aptarnavimo, siekdami užtikrinti, kad kiekviena naftos chemijos kintamoji spyruoklinė atrama atitiktų aukščiausius naftos chemijos pramonės saugos standartus:

▶  Dizaino valdymas: naudojant CAE programinę įrangą įtempių analizei ir struktūriniam optimizavimui, visos projektavimo schemos peržiūrimos trimis lygiais

▶  Žaliavų kontrolė: visas plienas tiekiamas iš pirmaujančių plieno gamyklų, tokių kaip Baosteel ir Angang, kiekvienai partijai atliekama spektrinė analizė ir mechaninių savybių bandymai.

▶  Gamybos kontrolė: pagrindinių procesų kokybės kontrolės taškai nustatomi, o visą darbo dieną dirbantys kokybės inspektoriai stebi ir registruoja

▶  Kontrolė prieš išsiuntimą: kiekvienam įrenginiui atliekamas visos eigos apkrovos bandymas ir poslinkio kalibravimas, išduodamos medžiagų ataskaitos, bandymų ataskaitos ir atitikties sertifikatai.

▶ Kontrolė po pardavimo: 12 mėnesių garantinis laikotarpis su nemokamu sugedusių gaminių remontu arba pakeitimu ir visą gyvenimą trunkančiu techniniu palaikymu

Mūsų kokybės valdymo sistema yra sertifikuota pagal ISO 9001:2015, o visi produktai atitinka tarptautinius standartus, įskaitant CE, API ir ATEX.

Išskirtinės techninės paslaugos

▶  Nemokamas darbo sąlygų įvertinimas ir atrankos apskaičiavimas: profesionalios įtampos analizės ir atramos / pakabos pasirinkimo sprendimai, pagrįsti vamzdyno parametrais ir darbo sąlygomis

▶  Nestandartinis gaminio pritaikymas: individualios projektavimo paslaugos pagal specialius apkrovos, poslinkio ar įrengimo vietos reikalavimus

▶  Įdiegimo vietoje gairės: sertifikuotų inžinierių siuntimas, kad jie vadovautų montavimui ir paleidimui vietoje

▶  Reguliarus tikrinimas: kas ketvirtį teikiamos patikros ir priežiūros paslaugos kasmet bendradarbiaujantiems klientams

▶  Avarinis atsarginių dalių atsakas: specialaus atsarginių dalių sandėlio sukūrimas, siekiant užtikrinti, kad atsarginės dalys būtų išsiųstos per 24 valandas

Dažnai užduodami klausimai (DUK)

Kl .: Ar jūsų naftos chemijos kintamos spyruoklės atramos gali būti pritaikytos specialiomis medžiagomis?

A: Taip. Be standartinės trijų lygių medžiagų sistemos, galime pritaikyti specialius lydinius, tokius kaip Hastelloy C276, Monel 400 ir Inconel 625, kad prisitaikytume prie ekstremalių sąlygų, tokių kaip stipri korozija ir itin aukšta temperatūra. Specialių medžiagų gaminių pristatymo laikas paprastai yra 45–60 dienų, dėl išsamesnės informacijos kreipkitės į mūsų pardavimų komandą.

Klausimas: Ar šis produktas gali atitikti 3–5 metų nepertraukiamo naftos chemijos gamyklų veikimo reikalavimą?

A: Taip. Mūsų naftos chemijos kintamos spyruoklės atramos praėjo 150 000 nuovargio ciklų ir nepertraukiamai veikė iki 12 metų be gedimų tikromis darbo sąlygomis. Visi gaminiai turi dvigubą atsparumą atsipalaidavimui ir visiškai sandarų dizainą, efektyviai užkertantį kelią atsipalaidavimui ir korozijai eksploatacijos metu ir visiškai atitinka ilgalaikius eksploatavimo reikalavimus.

Kl .: Kokie tikrinimo dokumentai pridedami prie kiekvieno gaminio išsiuntimo metu?

A: Kiekviename gaminyje yra visi kokybės sertifikavimo dokumentai, įskaitant: žaliavų bandymo sertifikatą (MTC EN 10204 3.1), spyruoklinės apkrovos bandymo ataskaitą, matmenų patikrinimo ataskaitą ir gaminio atitikties sertifikatą. Jei reikalingas SGS, BV, TUV ar kitų institucijų atliktas trečiosios šalies patikrinimas, galime susitarti iš anksto ir išduoti atitinkamas ataskaitas.
