Vamzdynų sistemos energetikos pramonėje veikia sudėtingomis darbo sąlygomis, paprastai pasižyminčiomis aukšta temperatūra ir aukštu slėgiu, degiomis ir sprogiomis terpėmis bei ilgais nepertraukiamo veikimo laikotarpiais. Dujotiekio atramų gedimas gali sukelti dujotiekio plyšimą, terpės nuotėkį ir net dideles saugos avarijas.
Šiame paveikslėlyje parodyta kintamos spyruoklinės atramos / pakabos apkrovos poslinkio kreivė, įskaitant pagrindinius apkrovos ir poslinkio parametrus, siekiant patikrinti gaminio apkrovos tikslumą ir veikimo patikimumą.
Prieš išsiuntimą kiekvienas įrenginys yra kalibruojamas ir išbandomas. Nustatymo ir apkrovos nuokrypis kontroliuojamas ±5 % ribose, laikantis tarptautinio standarto ANSI/MSS-SP-58-2018 ir NB/T47039-2013.
Gaminiai atitinka elektros energijos, naftos chemijos ir kitų pramoninių vamzdynų sistemų techninius reikalavimus. Pagal MSS-SP-58-2018 didžiausias leistinas kintamų spyruoklių blokų apkrovos kintamumas neturi viršyti 25 % darbinės karštosios apkrovos per visą darbo eigą.

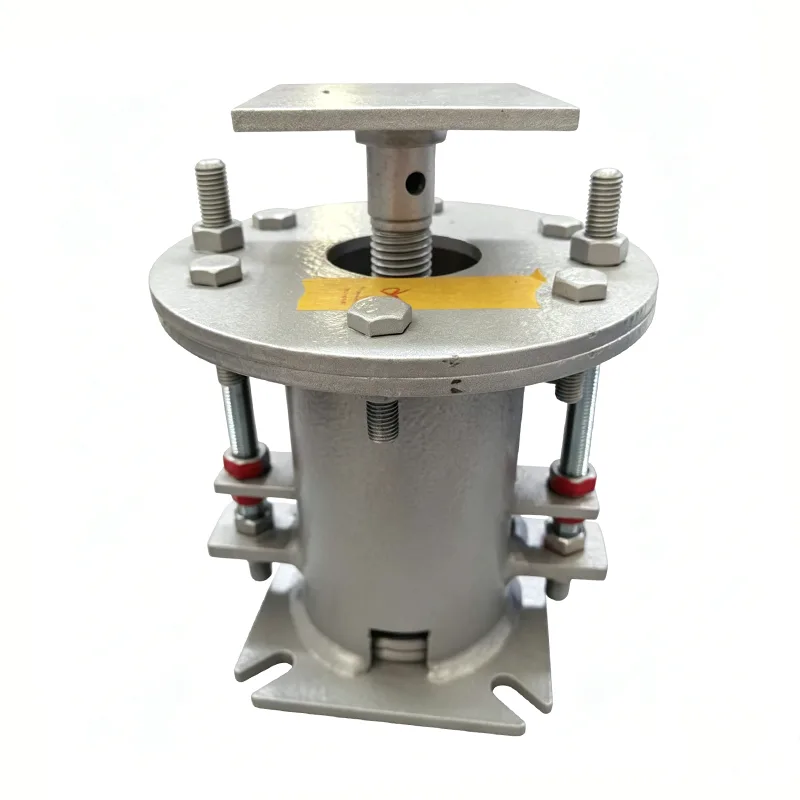

Energetikos pramonės kintamoji spyruoklinė atrama yra specialus tamprus vamzdyno atraminis įtaisas, sukurtas specialiai energetikos pramonei. Jis palaiko stabilų veikimą ekstremaliomis darbo sąlygomis ir užtikrina saugų ir patikimą energetikos objektų veikimą.
Energetikos pramonės kintamoji spyruoklinė atrama sugeria vamzdynų šiluminį poslinkį, kurį sukelia temperatūros pokyčiai dėl spyruoklių elastinės deformacijos, kartu atlaikant dujotiekio savąjį svorį ir papildomas apkrovas.
Turėdama 14 metų patirtį aptarnaujant vamzdynų paramos sistemas energetikos pramonėje, „Yangzhou Tianshun Pipeline“ sėkmingai pritaikė savo produktus daugiau nei 300 energetikos projektų visame pasaulyje, įskaitant svarbią infrastruktūrą, tokią kaip šiluminės elektrinės, atominės elektrinės, SGD terminalai ir tolimojo gamtinių dujų vamzdynai.
| Kintamos spyruoklinės pakabos specifikacijų lentelė | Pavyzdys |
| Kabyklos tipas / konfigūracija | Tipas A, B, C, D, E, F, G |
| Pavasario dydis / Nr. | Nr.0 - Nr.22 |
| Kelionių diapazonas | 30 mm, 60 mm, 90 mm, 120 mm 180 mm |
| Eksploatacinė apkrova | 0,2 kN - 400 kN |
| Įdiegta apkrova (šalta apkrova) | kN / kgf |
| Eksploatacinė apkrova (karšta apkrova) | kN / kgf |
| Judėjimo kryptis | Aukštyn / žemyn |
| Kintamumas (%) | ≤ 25 % (standartinis) |
| Paviršiaus apdorojimas | Karštas cinkavimas / dažytas |
| Būsto medžiaga | Anglies plienas (Q235 / Q355) |
▶ Didelio patikimumo konstrukcija: visi svarbūs komponentai yra perteklinio dizaino, o saugos koeficientas yra ne mažesnis nei 1,6 karto.
▶ Platus temperatūros prisitaikymas: įprastai veikia esant ekstremalioms temperatūroms nuo -196 ℃ iki +600 ℃.
▶ Puikus atsparumas nuovargiui: spyruoklės išlaikė 150 000 nuovargio ciklų, kad atitiktų ilgalaikio nepertraukiamo energetikos objektų veikimo reikalavimus.
▶ Didelis apkrovos tikslumas: prieš išsiunčiant kalibruojamas tris kartus, paklaida kontroliuojama ±5 % ribose.
▶ Antilaisvėjimo ir antiseisminė struktūra: turi dvigubą atsparumą atsipalaidavimui, galinčią atlaikyti 8 balų žemės drebėjimus ir įrangos vibraciją.
▶ Reguliavimas internetu: įrengtas specialus reguliavimo mechanizmas, skirtas tiksliai nustatyti apkrovą be išjungimo.
|
Palyginimo elementas |
Bendrosios paskirties kintama spyruoklinė atrama |
Energetikos pramonės kintama spyruoklinė atrama |
|
Dizaino saugos faktorius |
1,2-1,4 karto |
≥1,6 karto |
|
Darbinės temperatūros diapazonas |
-40 ℃ ~ +450 ℃ |
-196 ℃ ~ +600 ℃ |
|
Nuovargio gyvenimas |
50 000-100 000 ciklų |
≥150 000 ciklų |
|
Atsipalaidavimą mažinantis dizainas |
Viena veržlė, apsauganti nuo atsipalaidavimo |
Dvigubos nuo atsipalaidavimo + fiksavimo poveržlės |
|
Patikrinimo standartas |
Mėginių ėmimo patikrinimas |
100% pilnas patikrinimas + neprivaloma trečiosios šalies patikra |
|
Taikomos darbo sąlygos |
Bendra pramoninė aplinka |
Ekstremalios sąlygos energetikos pramonėje |
Energetikos pramonės kintamoji spyruoklinė atrama plačiai naudojama įvairių energetikos objektų vamzdynų sistemose:
▶ Šiluminių elektrinių pagrindiniai garo vamzdynai, tiekimo vandens vamzdynai ir dūmų dujų/oro kanalai
▶ Įprastos salų ir branduolinių salų pagalbinių vamzdynų sistemos atominėse elektrinėse
▶ Kriogeniniai vamzdynai SGD terminaluose ir dujinimo stotyse
▶ Tolimojo atstumo gamtinių dujų vamzdynų stotys ir vožtuvų kameros
▶ Hidrauliniai ir tepaliniai alyvos vamzdynai vėjo jėgainėse
▶ Šilumos perdavimo vamzdynai saulės šiluminėse elektrinėse
Mes sukūrėme griežtą specialų energijos produktų kokybės kontrolės procesą, siekdami užtikrinti, kad kiekvienas energetikos pramonės kintamasis spyruoklinis atramas atitiktų aukščiausius pramonės standartus:
▶ Žaliavų įvežimo tikrinimas: prie kiekvienos plieno partijos pridedamas originalus medžiagos sertifikatas, atliekama spektrinė analizė ir mechaninių savybių bandymai.
▶ Spyruoklių gamybos valdymas: pagaminta naudojant CNC spyruoklinio vyniojimo mašinas, kiekvienai spyruoklei atliekami trys pilni suspaudimo bandymai.
▶ Suvirinimo kokybės kontrolė: visus suvirinimo procesus atlieka sertifikuoti suvirintojai ir jiems taikomas 100 % neardomasis bandymas (NDT).
▶ Pagaminto gaminio našumo bandymas: kiekvienam įrenginiui atliekamas visos eigos apkrovos bandymas ir poslinkio kalibravimas.
▶ Galutinė patikra prieš išsiuntimą: išduodami visi kokybės sertifikavimo dokumentai, įskaitant medžiagų ataskaitas, bandymų ataskaitas ir atitikties sertifikatus.
Mūsų kokybės valdymo sistema yra sertifikuota pagal ISO 9001:2015, o visi produktai atitinka tarptautinius standartus, įskaitant CE, API ir ASME.
▶ Nemokama dujotiekio įtempių analizė ir atramos / pakabos pasirinkimo skaičiavimas
▶ Tinkintos projektavimo paslaugos konkretiems energetikos projektams
▶ Įrengimo vietoje ir paleidimo paslaugos
▶ Reguliarios patikros ir priežiūros paslaugos
▶ Avarinių atsarginių dalių tiekimas su 24 valandų klientų atsakymu
Norėdami gauti daugiau informacijos apie energetikos pramonės kintamą spyruoklinį palaikymą arba techninį pasirinkimą jūsų projektui, susisiekite su mūsų profesionalia pardavimo komanda.
