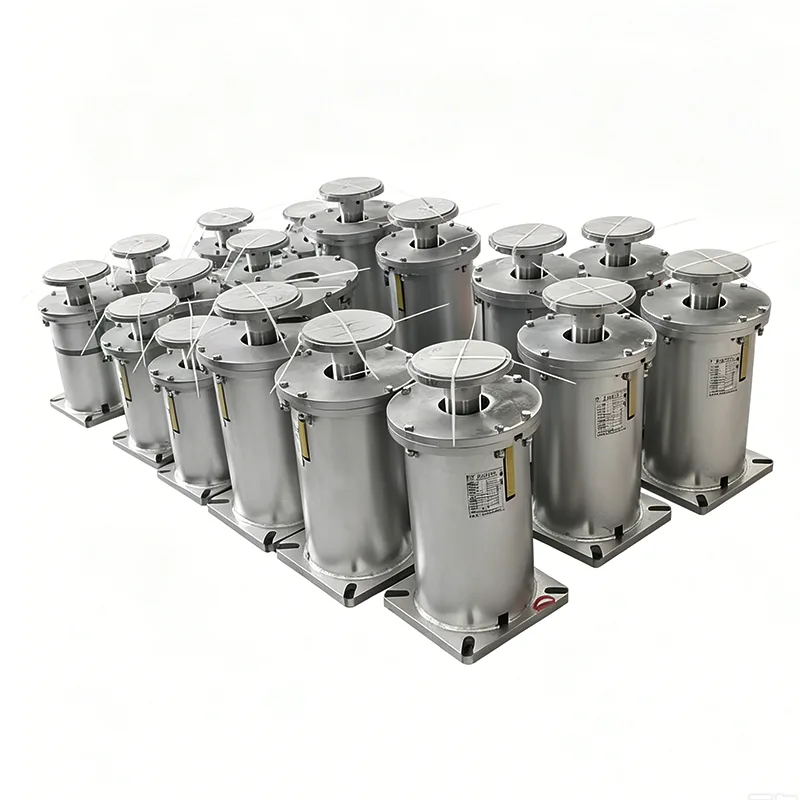

Kintama spyruoklinė vamzdyno atrama

Kintamoji vamzdyno spyruoklinė atrama yra specialus elastinis atraminis įtaisas, sukurtas taip, kad atlaikytų vertikalią vamzdynų poslinkį. Jis užtikrina reguliuojamą atraminę jėgą leistino poslinkio diapazone, naudodamas būdingą spyruoklių standumą. Kai vamzdynai juda aukštyn ir žemyn dėl temperatūros svyravimų, terpės srauto ar įrangos vibracijos, atrama automatiškai reguliuoja guolio jėgą, efektyviai užkertant kelią vamzdžių įtempių koncentracijai ir įrangos jungčių pažeidimams.

Šiame paveikslėlyje parodyta kintamos spyruoklinės atramos / pakabos apkrovos poslinkio kreivė, įskaitant pagrindinius apkrovos ir poslinkio parametrus, siekiant patikrinti gaminio apkrovos tikslumą ir veikimo patikimumą.

Prieš išsiuntimą kiekvienas įrenginys yra kalibruojamas ir išbandomas. Nustatymo ir apkrovos nuokrypis kontroliuojamas ±5 % ribose, laikantis tarptautinio standarto ANSI/MSS-SP-58-2018 ir NB/T47039-2013.

Gaminiai atitinka elektros energijos, naftos chemijos ir kitų pramoninių vamzdynų sistemų techninius reikalavimus. Pagal MSS-SP-58-2018 didžiausias leistinas kintamų spyruoklių blokų apkrovos kintamumas neturi viršyti 25 % darbinės karštosios apkrovos per visą darbo eigą.

Yangzhou Tianshun Piping užsiima šio gaminio gamyba nuo 2012 m. Iki šiol tiekėme daugiau nei 800 000 rinkinių daugiau nei 300 pramoninių projektų visame pasaulyje, o gaminio veikimas buvo visiškai patvirtintas ilgalaikiu eksploatavimu vietoje.

Gaminio techninės specifikacijos

Kintamos spyruoklinės pakabos specifikacijų lentelė	Pavyzdys
Kabyklos tipas / konfigūracija	Tipas A, B, C, D, E, F, G
Pavasario dydis / Nr.	Nr.0 - Nr.22
Kelionių diapazonas	30 mm, 60 mm, 90 mm, 120 mm 180 mm
Eksploatacinė apkrova	0,2 kN - 400 kN
Įdiegta apkrova (šalta apkrova)	kN / kgf
Eksploatacinė apkrova (karšta apkrova)	kN / kgf
Judėjimo kryptis	Aukštyn / žemyn
Kintamumas (%)	≤ 25 % (standartinis)
Paviršiaus apdorojimas	Karštas cinkavimas / dažytas
Būsto medžiaga	Anglies plienas (Q235 / Q355)

Dizaino principas ir struktūrinė sudėtis

Suprojektuota pagal Huko dėsnį, spyruoklės įlinkis yra tiesiogiai proporcingas taikomai apkrovai. Kai vamzdynas juda aukštyn, sumažėja spyruoklės suspaudimas ir atitinkamai sumažėja atraminė jėga. Kai vamzdynas juda žemyn, spyruoklės suspaudimas didėja, todėl atraminė jėga yra didesnė. Ši savybė leidžia atramai prisitaikyti prie dinamiškų eksploatuojamų vamzdynų pokyčių ir išlaikyti visos vamzdynų sistemos įtempių balansą.

Standartinius gaminius sudaro šie pagrindiniai komponentai:

▶  Cilindrinė spiralinė spyruoklė: pagaminta iš legiruotojo spyruoklinio plieno ir griežtai termiškai apdorojama bei stabilizuojama.

▶  Viršutinės ir apatinės jungiamosios plokštės: naudojamos vamzdynams ir statybinėms konstrukcijoms sujungti su lanksčiais montavimo režimais, pritaikomais prie vietos sąlygų.

▶  Apkrovos indikatoriaus plokštelė: rodoma realiuoju laiku spyruoklės apkrova ir vamzdyno poslinkis.

▶  Fiksavimo įtaisas: po montavimo ir paleidimo užfiksuoja spyruoklės padėtį, kad būtų išvengta deformacijos transportuojant ir montuojant vietoje.

▶  Apsauginis korpusas: neleidžia patekti dulkėms, lietaus vandeniui ir korozinėms medžiagoms, kad pailgėtų spyruoklės tarnavimo laikas.

Pagrindinės techninės savybės

▶  Kontroliuojamas apkrovos kitimo koeficientas: projektinis apkrovos kitimo koeficientas neviršija 25 %, užtikrinant tolygų jėgos pasiskirstymą vamzdynų sistemoje.

▶  Platus specifikacijų pasirinkimas: 12 apkrovos klasių ir 5 poslinkio dydžių, atitinkančių daugumos pramoninių vamzdynų poreikius.

▶  Išankstinės apkrovos kalibravimas: iš anksto sureguliuotas pagal nurodytą apkrovą pagal kliento reikalavimus prieš pristatymą, paruoštas tiesioginiam naudojimui sumontavus vietoje.

▶  Neatsipalaiduojanti konstrukcija: visose jungiamose dalyse yra fiksavimo veržlės ir fiksavimo poveržlės, kad būtų išvengta atsipalaidavimo darbo metu.

▶  Modulinė konstrukcija: pagrindiniai komponentai yra keičiami, kad būtų lengva prižiūrėti ir pakeisti vietoje.

▶  Tvirtas prisitaikymas prie aplinkos: galima pasirinkti tinkamas medžiagas ir paviršiaus apdorojimą, kad jie atitiktų įvairias darbo sąlygas.

Veikimo palyginimas su kitomis vamzdynų atramomis

Palyginimo elementai	Kintama spyruoklinė vamzdyno atrama	Tvirtas vamzdžių atrama	Nuolatinis pavasario palaikymas
Poslinkio kompensavimo pajėgumas	Kompensuoja 50–200 mm vertikalų poslinkį	Nėra poslinkio kompensacijos	Kompensuoja 50–400 mm vertikalų poslinkį
Apkrovos kitimo koeficientas	≤ 25 %	Su poslinkiu apkrova staigiai keičiasi	≤ 5 %
Taikomos darbo sąlygos	Vamzdynai su bendru šiluminiu poslinkiu	Vamzdynai be poslinkio arba minimalūs	Vamzdynai su dideliu poslinkiu arba jautrūs apkrovos pokyčiams
Struktūrinis sudėtingumas	Vidutinis	Paprasta	Sudėtingas
Gamybos savikaina	Vidutinis	Žemas	Aukštas
Montavimo ir priežiūros sunkumai	Žemas	Žemas	Aukštas

Tipiški taikymo scenarijai

Kintamoji vamzdyno spyruoklinė atrama yra plačiai naudojama įvairiose pramoninėse vamzdynų sistemose, kuriose kinta temperatūra, ypač idealiai tinka toliau nurodytoms reikmėms:

▶  Garo vamzdynai, tiekimo vandens vamzdynai ir kondensato vamzdynai šiluminėse elektrinėse

▶  Apdoroti vamzdynus ir šilumos mainų įrangos jungiamuosius vamzdynus naftos chemijos gamyklose

▶  Tolimojo atstumo gamtinių dujų vamzdynų kompresorinės stotys ir vožtuvų kameros

▶  Miestų centrinio šildymo tinklų magistraliniai ir atšakiniai vamzdynai

▶  Dumblo transportavimo vamzdynai nuotekų valymo įrenginiuose

▶  Vamzdynų sistemos laivuose ir atviroje jūroje esančiose platformose

Gamyba ir viso proceso kokybės kontrolė

Mums priklauso modernios kintamų spyruoklių atramų gamybos linijos, aprūpintos profesionalia įranga, įskaitant CNC spyruoklinio vyniojimo mašinas, spyruoklių bandymo mašinas, spektrometrus ir neardomuosius bandymo instrumentus. Visi gaminiai gaminami laikantis griežtų kokybės kontrolės procedūrų:

Prieš išsiuntimą kiekvienas produktas yra visapusiškai patikrinamas

Namų bandymų viršeliai

Matmenų ir vizualinė patikra, PMI (teigiamas medžiagos identifikavimas), kietumo bandymas, MT/PT neardomasis bandymas (jei taikoma), spyruoklės apkrovos bandymas su apkrovos ir poslinkio kreivėmis ir dangos storio matavimas. Pateikiamos gamyklinių bandymų ataskaitos (FTR) ir medžiagų bandymų ataskaitos (MTR).

Pastaba: vidinis testavimas nėra ILAC akredituotas trečiosios šalies bandymas

Trečiųjų šalių atlikti bandymai arba laboratoriniai tyrimai yra neprivaloma, atskirai nurodyta paslauga.

Neprivalomos trečiųjų šalių tikrinimo paslaugos (cituojamos atskirai)

1. Medžiagų bandymas

Cheminės sudėties analizė, tempimo bandymas, Charpy žemos temperatūros smūgio bandymas ir kietumo bandymas.

2. Suvirinti NDT

Magnetinių dalelių testavimas (MT), skystųjų medžiagų skverbties tyrimas (PT), ultragarsinis tyrimas (UT) ir radiografinis tyrimas (RT).

3. Spyruoklinės apkrovos veikimo bandymas

Įskaitant apkrovos poslinkio kreives.

4. Karšto cinkavimo / epoksidinės dangos apsaugos nuo korozijos patikrinimas

5. Testavimas, gamyklos priežiūra ir patikrinimas prieš išsiuntimą (PSI)

Mūsų privalumai

Palyginti su LISEGA tarptautine vamzdžių palaikymo sistema

Mūsų gaminių apkrovos tikslumas, bandymų standartai ir dokumentacijos sistemos yra lyginami su LISEGA tarptautine vamzdžių palaikymo sistema.

Kuo mus skiria

Skirtingai nuo standartinių vietinių gamintojų, kurie tiekia tik patį gaminį, mes pateikiame apkrovos ir poslinkio kreivę su kiekvienu spyruoklės bloku. Taip pat palengviname trečiųjų šalių SGS testavimą ir patikrinimus bei palaikome PE/CPE inžinierių atliekamų dokumentų peržiūras užsienio projektams.

Pasirinkimo vadovas ir pagalbinės paslaugos

Mes teikiame profesionalias atrankos gaires, kad padėtume klientams išsirinkti tinkamiausius produktus. Tiesiog pateikite mums dujotiekio parametrus, darbinę temperatūrą, poslinkį, montavimo erdvę ir kitą svarbią informaciją, o mūsų inžinieriai apskaičiuos ir rekomenduos optimalų kintamos spyruoklinės atramos vamzdynui modelį ir specifikaciją.

Taip pat siūlome visą pagalbinių paslaugų spektrą:

▶  Nestandartinis pritaikymas: pagal užsakymą suprojektuoti ir pagaminti gaminiai, skirti ypatingai apkrovai, poslinkiui ar ribotai montavimo vietos reikalavimams.

▶  Techninė tarnyba vietoje: gali būti išsiųsti profesionalūs inžinieriai, kurie padės atlikti montavimą ir paleidimą vietoje.

▶  Garantinis aptarnavimas: visiems produktams suteikiama 12 mėnesių garantija. Sugedusios prekės bus nemokamai taisomos arba pakeičiamos per garantinį laikotarpį.

▶  Ilgalaikis atsarginių dalių tiekimas: tvarkomas visas atsarginių dalių inventorius, kad būtų galima greitai reaguoti į klientų atsarginių dalių poreikius.

Susisiekite su mūsų pardavimų komanda, kad gautumėte daugiau informacijos ir pasiūlymų apie kintamą vamzdyno spyruoklinį palaikymą.
