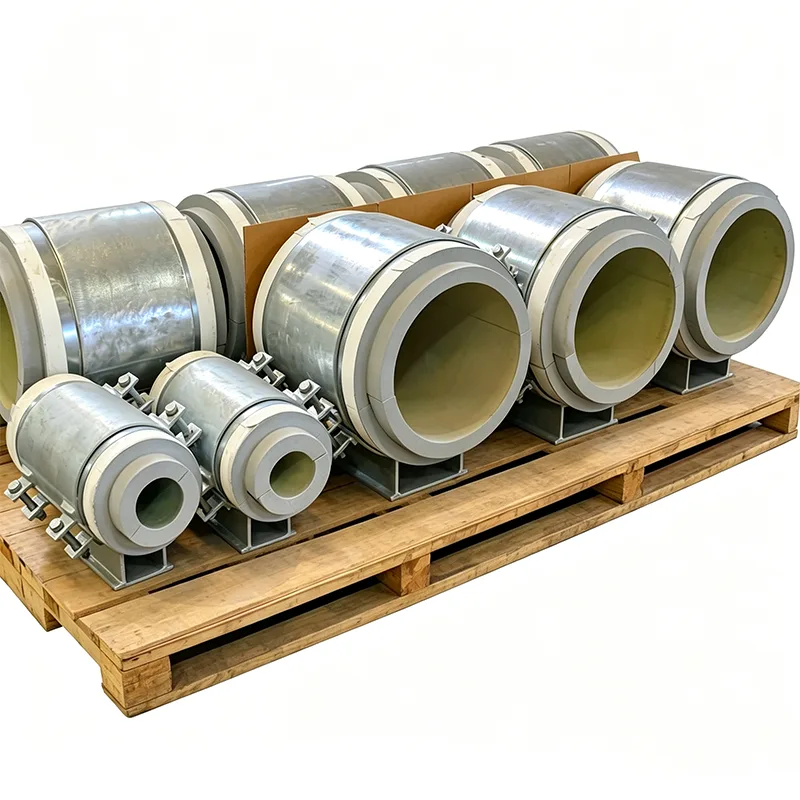

Iš anksto izoliuotas vamzdžių slydimo atramas

Vamzdis, kuris plečiasi ir susitraukia esant temperatūros pokyčiams, turi judėti prie atramų. Vamzdžiui, kuris turi likti izoliuotas, reikalingas nenutrūkęs šiluminis apvalkalas. Abu reikalavimai tenkinami tame pačiame atramos taške paprastai reiškia, kad reikia sumontuoti atskirą slydimo plokštę, o po to vietoje aplink ją nupjauti izoliaciją – tokia seka palieka vietos nesutapimams, suspaustai izoliacijai ir nepatikimai garų sandarinimui. Iš anksto izoliuota vamzdžio slydimo atrama tai išsprendžia integruodama slydimo mechanizmą ir izoliacijos bloką į vieną gamykloje surinktą įrenginį, kuris atvyksta į vietą paruoštas priimti vamzdį ir šalia esančią izoliaciją.

Nuo 2012 m. Jangdžou gamykloje gaminame šias integruotas slydimo atramas, skirtas garo linijoms, vėsaus vandens tinklams ir kriogeniniams perdavimo vamzdžiams daugiau nei 45 šalyse. Kiekvienas mazgas suprojektuotas taip, kad vamzdis judėtų laisvai, izoliacija liktų nepažeista, o atraminis plienas – saugioje temperatūroje.

Kaip stumdomos ir izoliacinės funkcijos veikia kartu

Atraminiame korpuse yra standus, didelio tankio izoliacinis blokas, kuris perkelia vamzdžio apkrovą nuo balno žemyn į pagrindo plokštę. Joks metalas neliečia metalo per apkrovos kelią: pati izoliacija veikia kaip šiluminė pertrauka. Po izoliaciniu bloku gamybos metu tiksliai išdėstyta mažos trinties slydimo pora.

Viršutinė slankioji dalis yra poliruotas nerūdijančio plieno lakštas, pritvirtintas prie izoliacijos bloko apatinės pusės arba tarpinės apkrovą paskirstančios plokštės.

Apatinė slankioji dalis yra PTFE arba grafitu impregnuotas padas, pritvirtintas prie plieninės pagrindo plokštės viršaus.

Visa slydimo sąsaja yra įterpta į atraminį korpusą, apsaugota nuo statybinių dulkių, vėjo pučiamų smėliukų ir drėgmės, kuri laikui bėgant gali padidinti trintį arba sukelti koroziją.

Slydimo paviršiaus plotas ir eigos ilgis apskaičiuojami pagal jūsų vamzdžio įtempių analizės duomenis. Pridedame didelę ribą, viršijančią maksimalų numatomą poslinkį, todėl net neįprastas trumpalaikis veiksnys neišstums atramos už numatyto diapazono.

Izoliacija, kuri veikia esant jūsų darbo temperatūrai

Izoliacijos bloko medžiaga parenkama atsižvelgiant į konkrečias jūsų linijos šilumines sąlygas, o ne iš vieno dydžio atsargų. Mūsų standartinės medžiagos parinktys apima:

Didelio tankio PIR (poliizocianuratas): skirtas atšaldytam vandeniui, sūrymui ir šaldymui iki -50°C.

Korinis stiklas: skirtas kriogeniniam naudojimui iki -196°C, kur drėgmės nepralaidumas yra labai svarbus.

Kalcio silikatas: garams, karštam aliejui ir gamybos linijoms iki 650°C.

Perlito pagrindo arba mikroporingos plokštės: skirtos darbams, kuriems reikalingas labai mažas šilumos laidumas esant ekstremalioms temperatūroms.

Kiekvienas blokas apdirbamas taip, kad atitiktų projekte nurodytą vamzdžio skersmenį ir izoliacijos storį. Jo gniuždymo stipris tikrinamas atsižvelgiant į visą hidrobando apkrovą, o ne tik pagal darbinį svorį, kad būtų išvengta suspaudimo paleidimo metu.

Garų barjeras, kuris nenutrūksta

Metalinis batų korpusas pagamintas su integruotu sandarinimo flanšu. Kai aikštelės įgula sumontuoja vamzdžio izoliaciją ir išorinę dangą, jie garų barjerą atneša tiesiai prie šio flanšo ir užsandarina jį klijais arba juosta. Rezultatas yra ištisinis, apžiūrimas vokas, kuris eina tiesiai per atramos vietą – jokių tarpų, be rankomis iškirptų lopų, nereikia pasikliauti vien vietoje užtepama mastika.

Dokumentacija ir patikimumas

Kiekvienas iš anksto izoliuotas slydimo atramas pristatomas su visu dokumentų rinkiniu:

EN 10204 3.1 tipo sertifikatai visoms plieninėms dalims.

Izoliacinių medžiagų duomenų lapai su šilumos laidumo ir stiprio gniuždymui reikšmėmis projektinėje temperatūroje.

Slydimo plokštės trinties koeficiento sertifikatai, patikrinti laboratoriniais tyrimais.

Matmenų ataskaitos, patvirtinančios važiavimo diapazoną, bloko storį ir pagrindo plokštės matmenis.

Bendrosios programos

Garo ir kondensato vamzdžių stelažai elektrinėse ir pramonės objektuose.

Šaldomo vandens ir centralizuoto aušinimo linijos, kuriose slydimo atramos yra išdėstytos ilgomis tiesiomis takomis.

Kriogeninių vamzdžių galerijos, kuriose terminis susitraukimas reikalauja patikimo, mažos trinties slydimo paviršiaus.

Bet kokia izoliuota vamzdynų sistema, kurioje vietoje sumontuotos stumdomos plokštės sulėtintų izoliacijos įrengimą ir sukeltų patikrinimo sunkumų.

Kodėl Tianshun?

Slydimo atrama, kuri po kelių terminių ciklų suriša arba sutraiško izoliaciją, nėra slydimo atrama – tai būsimas remonto užsakymas. Mūsų gamykloje integruotas metodas pašalina lauko surinkimo kintamumą ir užtikrina, kad slydimo paviršiai būtų išlyginti, izoliacijos blokas būtų visiškai palaikomas, o garų barjerą gali atlikti aikštelės komanda. Turėdami daugiau nei 70 % pakartotinį verslo ir inžinerinį palaikymą, kuris prasideda nuo jūsų izometrijos, pristatome produktą, kurio veikimas yra nuspėjamas nuo pirmojo įkaitinimo iki paskutinio.

DUK

Kl .: Ar galima pakeisti slydimo paviršių, jei jis susidėvi?

A: Slydimo paviršiai yra uždari ir suklijuoti gamykloje, todėl lauko keitimas nėra praktiškas. Mūsų naudojamos medžiagos yra įvertintos dešimtmečius judant pagal projektines apkrovas, o trinties bandymo duomenis pateikiame kiekviename užsakyme.

K: Koks temperatūros diapazonas yra taikomas?

A: Nuo -196°C (akytasis stiklas) iki +650°C (kalcio silikatas). Aukštesnė temperatūra gali būti pritaikyta naudojant specialias medžiagas – susisiekite su mūsų inžinierių komanda.

Kl .: Kaip sustabdyti izoliacijos bloko kirpimą dėl slydimo?

A: Slydimo plokštuma yra žemiau izoliacijos bloko, o standi apkrovos paskirstymo plokštė juos atskiria. Izoliacija patiria tik gniuždomąją apkrovą; slydimo jėgos perduodamos tiesiai tarp metalinių paviršių.

Kl.: Ar galiu gauti slydimo atramą, kuri taip pat nukreiptų vamzdį į šoną?

A: Taip. Prie atraminio korpuso galime pridėti integruotas kreipiamąsias plokštes, leidžiančias ašiniu judėjimu, tuo pačiu sulaikant šoninį poslinkį.

Kiekvienas produktas prieš išsiuntimą yra visiškai patikrintas

Prieš išsiuntimą kiekvienas gaminys praeina visą vidaus testavimo programą. Ši programa apima matmenų ir vizualinį patikrinimą, PMI (teigiamas medžiagos identifikavimas), kietumo bandymą, MT/PT neardomąjį bandymą, jei taikoma, spyruoklės apkrovos bandymą su apkrovos ir poslinkio kreivėmis ir dangos storio matavimą. Gamyklos bandymų ataskaitos (FTR) ir medžiagų bandymo ataskaitos (MTR) pateikiamos kartu su siunta.

Šis vidinis testavimas nėra ILAC akredituotas trečiosios šalies bandymas

Jei reikalingas trečiosios šalies atliktas tyrimas arba laboratorinis tyrimas, tai gali būti suorganizuota atskirai kaip neprivaloma paslauga.

Neprivalomos trečiųjų šalių tikrinimo paslaugos (cituojamos atskirai)

1. Medžiagų bandymas

Galimos cheminės sudėties analizės, tempimo bandymai, Charpy žemos temperatūros smūgio bandymai ir kietumo bandymai.

2. Suvirinti NDT

Galima atlikti magnetinių dalelių testavimą (MT), skysčio prasiskverbimo testą (PT), ultragarsinį tyrimą (UT) ir radiografinį tyrimą (RT).

3. Spyruoklinės apkrovos veikimo bandymas

Įtrauktos apkrovos poslinkio kreivės.

4. Karšto cinkavimo / epoksidinės dangos apsaugos nuo korozijos patikrinimas

5. Testavimas, gamyklos priežiūra ir patikrinimas prieš išsiuntimą (PSI)

Kuo mes skiriamės

Palyginti su LISEGA tarptautine vamzdžių palaikymo sistema

Siekdami apkrovos tikslumo, bandymų standartų ir dokumentacijos sistemų, kaip etaloną naudojame tarptautinę vamzdžių atramos sistemą LISEGA.

Daugiau nei standartinis vietinis gamintojas

Standartinis vietinis gamintojas paprastai tiekia tik produktą. Mes einame toliau, pateikdami apkrovos ir poslinkio kreivę su kiekvienu spyruoklės bloku. Taip pat padedame organizuoti trečiųjų šalių SGS testavimą ir patikrinimus, taip pat palaikome PE/CPE inžinierių atliekamų dokumentų peržiūras užsienio projektams.
