Izoliuotos vamzdžių atramos

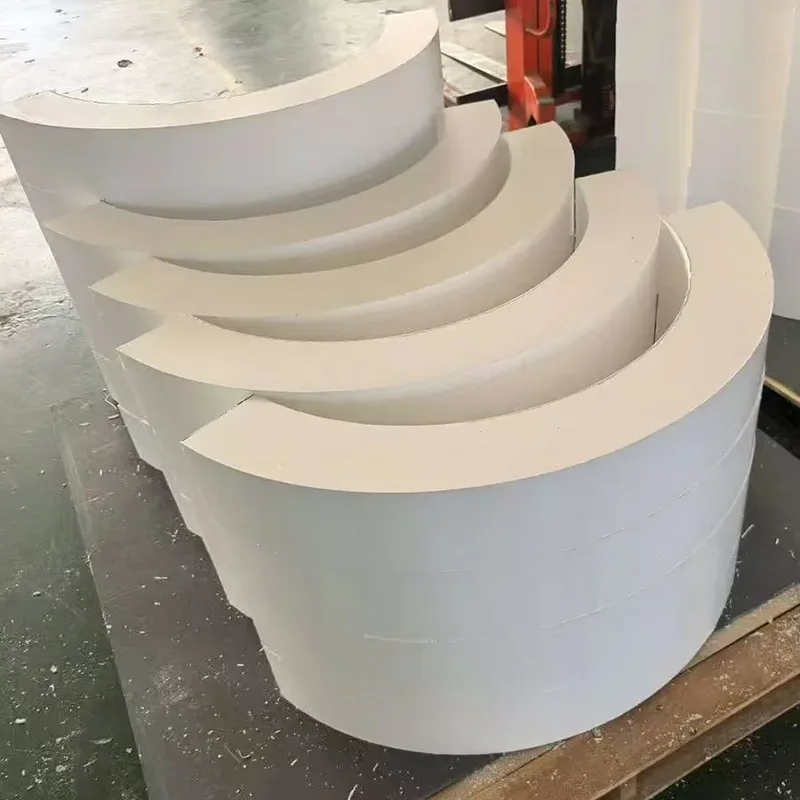

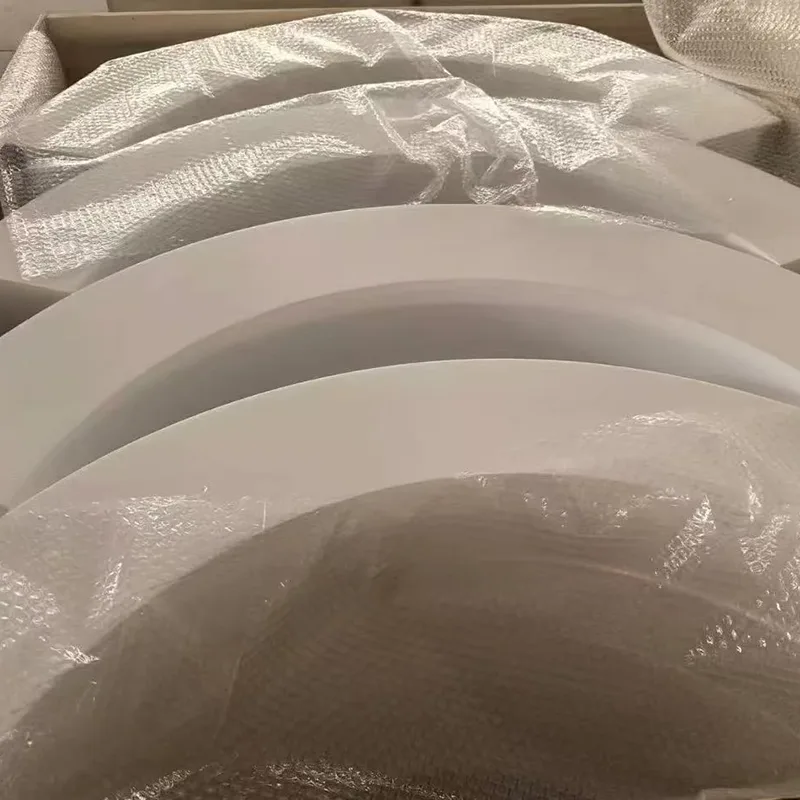

Tai yra specialiai sukurta izoliuotų vamzdynų atrama, skirta izoliacijai, pagamintai iš tiksliai apdirbto ir presuoto PTFE, laikyti. Šiuo metu Rusijos rinkoje yra didelė šio produkto paklausa. Kinijoje PTFE gaminių kokybė labai skiriasi, todėl tarptautiniams prekybininkams sunku įsigyti aukštos kokybės prekių. Mūsų įmonė naudoja aukščiausios kokybės medžiagas ir gamina atramas, kurių dydis yra nuo DN20 iki DN1200.

Neizoliuota atrama ant kitaip gerai izoliuoto vamzdžio yra sistemos skylė. Ant atšaldyto vandens linijos lašina kondensatą. Ant garo linijos jis spinduliuoja šilumą. Ant kriogeninio vamzdžio jis ištraukia drėgmę iš oro ir užšaldo ją kietą. Izoliuoto vamzdžio atramos esmė yra uždaryti tą tarpą – išlaikyti vamzdžio svorį, turinį ir izoliaciją nesukuriant šiluminio trumpojo jungimo tarp vamzdžio ir konstrukcijos.

„Yangzhou Tianshun“ nuo 2012 m. projektuoja ir gamina izoliuotas vamzdžių atramas rajoniniams aušinimo tinklams, pramoninėms garo sistemoms, SGD terminalams ir maisto perdirbimo įmonėms visame pasaulyje. Kiekvieną atramą statome kaip vieną apkrovos patikrintą agregatą su visiškai integruotu izoliacijos bloku, todėl jums nereikės šiluminės pertraukos gaminti vietoje.

Kaip veikia terminė pertrauka

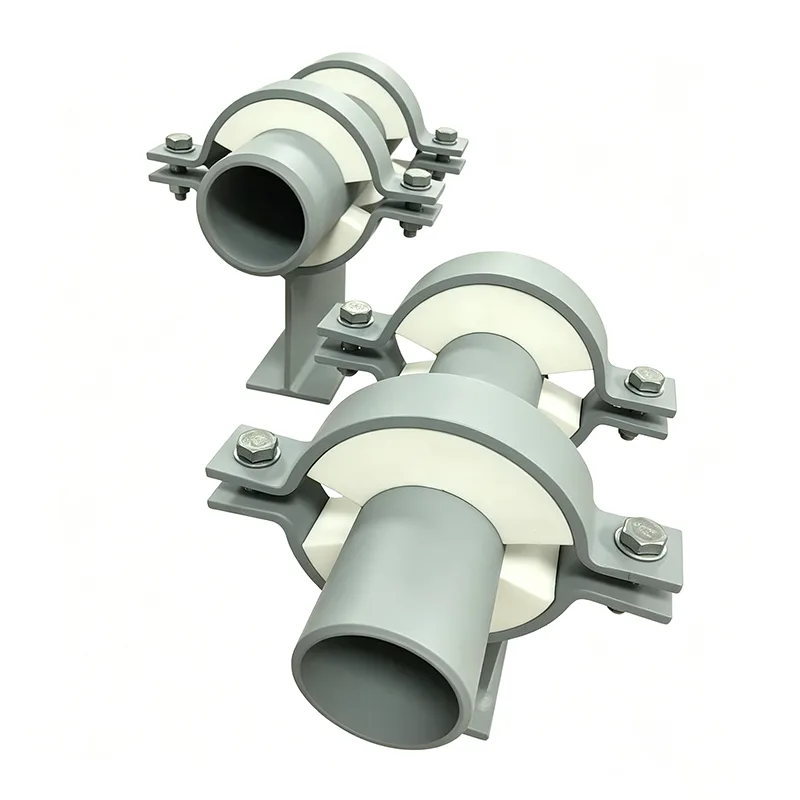

Standartiniame vamzdžio bate metalinis balnas remiasi tiesiai į metalinę pagrindo plokštę. Šiluma arba šaltis praeina tiesiai. Izoliuotoje atramoje tarp dviejų metalinių dalių yra standus izoliacijos blokas. Vamzdžio apkrova keliauja iš balno į izoliaciją, o iš izoliacijos į pagrindo plokštę. Jokiu būdu balnas neliečia pagrindo plokštės. Blokas apdirbtas taip, kad vienoje pusėje atitiktų vamzdžio skersmenį, o kitoje – plieninį pagrindą, užtikrinant visišką kontaktą ir be taškinių apkrovų.

Bloko medžiaga parenkama taip, kad išliktų tvirta projektinėje temperatūroje. Didelio tankio poliizocianuratas (PIR) tinka atšaldytam vandeniui ir glikolio linijoms. Korinis stiklas veikia kriogeniškai iki -196°C ir užtikrina beveik nulinį vandens garų pralaidumą. Kalcio silikatas paima garo ir karštos alyvos linijas iki 650°C. Bloko gniuždymo stipris tikrinamas atsižvelgiant į visą hidrobando apkrovą – ne tik pagal eksploatacinį svorį –, todėl paleidimo metu jis nesutraiškys.

Garų barjeras, kuris nesibaigia prie atramos

Ant šaltų vamzdžių drėgmės patekimas yra didžiausia ilgalaikė grėsmė. Vandens garai, prasiskverbę į izoliaciją, ilgainiui kondensuosis, užšals arba sudegins vamzdžio paviršių. Mūsų izoliuotos atramos yra pastatytos su ištisine metaline sandarinimo apykakle aplink izoliacijos bloką. Aikštelės komanda nutiesia vamzdžio izoliacinį apvalkalą iki šios apykaklės ir užsandarina ją klijais arba juosta. Jokio tarpo. Jokio rankomis nukirpto pleistro. Tiesiog švarus, patikrinamas garų sandariklis, kuris išlieka sandarus.

Kai vamzdis turi slysti, izoliacija išlieka

Daugelis izoliuotų linijų plečiasi ir susitraukia nuo temperatūros. Fiksuota atrama kovotų su tuo judėjimu. Mažos trinties slydimo paviršių integruojame tiesiai į atraminį mazgą. Poliruotas nerūdijančio plieno lakštas yra pritvirtintas prie izoliacijos bloko apatinės pusės (arba prie apkrovos paskirstymo plokštės po juo). PTFE arba grafitu impregnuotas padas yra pritvirtintas prie pagrindo plokštės viršaus. Abu paviršiai slysta vienas prieš kitą, o trinties koeficientas yra pakankamai mažas, kad paties vamzdžio šiluminės jėgos galėtų jį įveikti. Visa slydimo sąsaja yra įdėta į atraminį korpusą, apsaugota nuo dulkių, smėlio ir vandens, todėl ji lieka laisvai judėti visą sistemos eksploatavimo laiką.

Sukurta taip, kad atitiktų jūsų vamzdžio specifikacijas, o ne katalogą

Mes nesirenkame izoliuotos atramos iš lentynos. Kiekvienas užsakymas sukonfigūruojamas pagal jūsų:

Vamzdžio dydis ir sienelės storis

Izoliacijos medžiaga ir storis

Darbinė ir projektinė temperatūra

Atraminės apkrovos (dedveitas, hidrotestas, kartais)

Judėjimo reikalavimai (ašinis slydimas, fiksuotas inkaras, šoninis kreiptuvas)

Aplinkos poveikis (patalpoje, lauke, pakrantėje, išplovimas, gaisro zona)

Plieniniai komponentai yra standartiškai karštai cinkuoto anglinio plieno, o nerūdijantis plienas (304L, 316L), skirtas korozijai ar higieniniam naudojimui. Visus konstrukcinius suvirinimo darbus atlieka kvalifikuoti suvirintojai pagal atestuotas procedūras.

Taikymas įvairiuose sektoriuose

Atšaldytas vanduo ir centralizuotas vėsinimas: nėra kondensato, nelašėja, nėra CUI.

Garai ir karštas vanduo: minimalūs šilumos nuostoliai, saugi prisilietimo temperatūra ir slankiojančios plokštės, kurios prisitaiko prie plėtimosi.

Kriogeninės ir SGD: akytieji stiklo izoliaciniai blokeliai, nerūdijančio plieno korpusai ir šalti batai, neleidžiantys ant konstrukcijos ledui.

Maistas ir farmacija: nerūdijantis plienas, higieniška apdaila, kapsuliuota izoliacija ir visiškas suderinamumas su plovimu.

Nafta ir dujos: rūgščios aptarnavimo medžiagos, atsparios ugniai galimybės ir garams nepralaidžios konstrukcijos, skirtos pakrantės ir jūros aplinkai.

Dokumentacija, patvirtinanti kiekvieną užsakymą

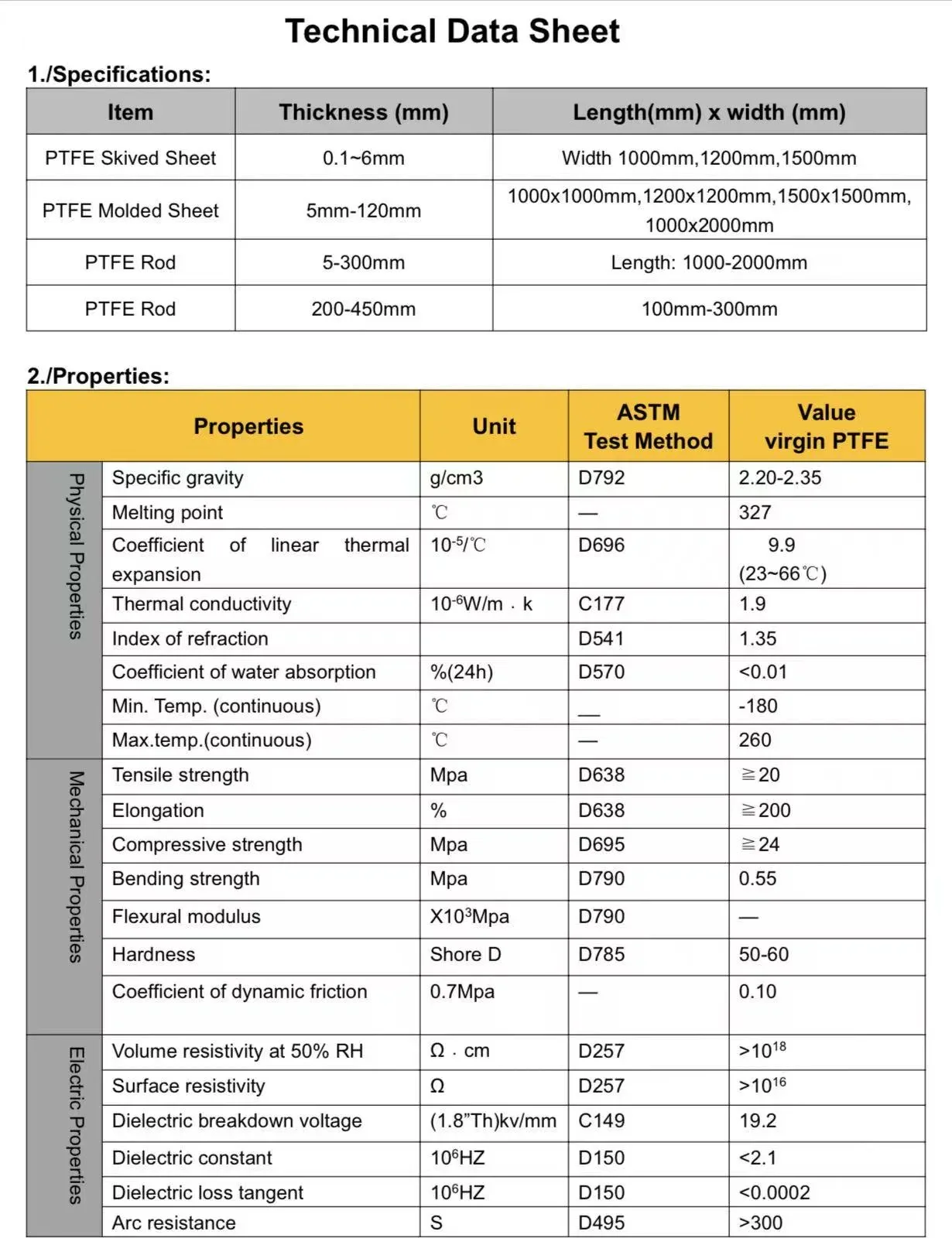

Į kiekvieną siuntą įeina EN 10204 3.1 tipo medžiagų sertifikatai, izoliacijos duomenų lapai su stiprio gniuždymu ir šilumos laidumo reikšmėmis, matmenų patikrinimo ataskaitos ir apkrovos bandymo sertifikatai, kai reikia. Naftos ir dujų projektams galime pateikti HIC bandymų ataskaitas ir NACE atitikties dokumentus. Maisto produktų naudojimo atveju paviršiaus apdailos ataskaitos ir medžiagų deklaracijos yra standartinės.

DUK

Kl .: Ar galite suderinti bet kokį izoliacijos tipą ir storį?

A: Taip. Apdorojame izoliacinį bloką pagal jūsų tikslų vamzdžio OD ir izoliacijos storį bei parenkame bloko medžiagą pagal jūsų darbinę temperatūrą.

K: Ar tiekiate visą įrenginį, įskaitant slydimo plokštę, jei reikia judėti?

A: Taip. Prie pagrindo galime integruoti PTFE arba grafito slydimo plokštę, visa tai yra atraminiame korpuse.

Kl .: Kaip apsaugote, kad izoliacijos blokas nesušlaptų?

A: Blokas yra visiškai įdėtas į plieninį atraminį korpusą, o mes pateikiame metalinę sandarinimo apykaklę, skirtą nuolatiniam garų barjero sujungimui su vamzdžio izoliacija.

Kl.: Ką daryti, jei mano vamzdis yra nerūdijančio plieno arba reikalauja higienos sąlygų?

A: Gaminame visą atramą iš 304L arba 316L nerūdijančio plieno su marinuotais ir pasyvuotais paviršiais, tinka plovimui ir maistui.

Kl.: Ar galiu gauti ugniai atsparią versiją?

A: Taip. Galime įtraukti pasyvias priešgaisrines medžiagas, skirtas celiuliozės arba reaktyvinės ugnies poveikiui, išlaikant apkrovos vientisumą reikiamą laikotarpį.

Izoliuota vamzdžio atrama yra nedidelis komponentas dideliame projekte, tačiau nepavykęs komponentas – sutrupėjusi izoliacija, suskilusi garų barjera, užstrigusi slydimo plokštė – gali priversti neplanuotą išjungimą. Mes teikiame šiuos palaikymus daugiau nei dešimtmetį, siunčiame į daugiau nei 45 šalis, o daugiau nei 70 % mūsų verslo sudaro nuolatiniai klientai. Šis įrašas egzistuoja, nes kiekvieną palaikymą traktuojame kaip sukonstruotą agregatą, o ne kaip atsargų prekę. Atsiųskite mums savo vamzdžių grafiką ir izoliacijos specifikaciją. Mes grąžinsime išmatuotą pasiūlymą ir tvirtą kainą per dieną.
