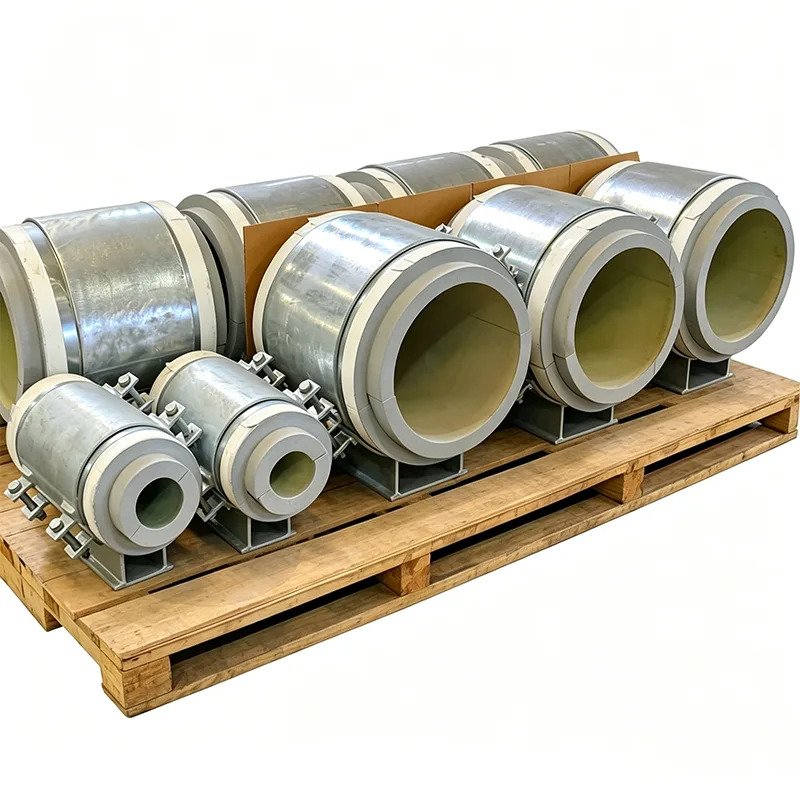

Iš anksto izoliuotos vamzdžių atramos naftai ir dujoms

Naftos ir dujotiekiais juda ne tik produktas. Jie perkelia į vašką linkusią žaliavą, kuri turi viršyti stingimo tašką, šlapias dujas, kurios gali sudaryti korozinius hidratus šaltoje vietoje, ir aukšto slėgio kondensatą, kuris cirkuliuoja per greitus temperatūros svyravimus. Teikiant šias paslaugas, neizoliuotas vamzdžio atrama yra daugiau nei energijos nutekėjimas – tai proceso saugos rizika ir korozijos pradžios taškas. Tinkamai iš anksto izoliuota atrama pašalina šalčio tiltelį, sujungia garams nepralaidų apvalkalą ir pristatomas į vietą kaip vienas apkrovos patikrintas agregatas. Nėra lauke pagamintos izoliacijos. Jokių spėlionių.

Nuo 2012 m. Yangzhou Tianshun tiekia iš anksto izoliuotas atramas naftos ir dujų projektams prieš srovę, vidurio srautą ir pasroviui. Šiuo metu mūsų agregatai naudojami dykumų gamybos kolektoriuose, atviroje jūroje esančiose platformose ir naftos perdirbimo gamyklų garo sekimo linijose daugiau nei 45 šalyse. Kuriame juos, kad susidorotume su specifiniais iššūkiais, dėl kurių išsiskiria naftos ir dujų vamzdynai: rūgščios eksploatacinės medžiagos, atsparumas ugniai ir izoliacija, kuri nepablogės, kai į juos įsigers angliavandeniliai.

Medžiagos, parinktos rūgščioje ir ėsdinančioje aplinkoje

Naftos ir dujų įrenginyje atraminis plienas gali būti veikiamas H₂S, chloridų ir druskos pripildyto oro – kartais visi trys iš karto. Mes nerizikuojame pasirinkdami medžiagas. Rūgščių paslaugų reikmėms tiekiame anglinio plieno plokštes ir sekcijas, kurios yra išbandytos pagal HIC (vandenilio sukeltas krekingas) pagal NACE TM0284, o paruošta atrama gali būti tiekiama visiškai laikantis NACE MR0175 / ISO 15156. Kur daugiausia rūpesčių kelia chloridai – atviroje jūroje esančios viršūnės, pakrantės plieniniai paviršiai, pakrančių plienas6 – palaikome korpusą31. varžtais, pašalinant galvaninės korozijos riziką.

Pats izoliacijos blokas yra uždarų elementų, kad būtų atsparus angliavandenilių absorbcijai. Linijose, kuriose teka žalias, kondensatas ar mazutas, vengiame atvirų elementų medžiagų, kurios sugertų alyvą ir prarastų šilumines savybes. Korinis stiklas ir didelio tankio PIR yra mūsų numatytieji pasirinkimai, kurių cheminis suderinamumas su numatomu išsiliejimo poveikiu yra išbandytas.

Šilumos palaikymas ten, kur jo reikia procesui

Iš anksto izoliuotos naftos ir dujų vamzdžių atramos ne visada veikia esant garų temperatūrai, tačiau dažnai jos yra šildomos arba atsekamos, kad turinys tekėtų. Atrama, leidžianti šilumai išeiti vienoje vietoje, gali sukelti vietinį aušinimą, dėl kurio nusėda vaškas, susidaro hidratas arba padidėja klampumas. Mūsų iš anksto izoliuotose atramose naudojamas laikantysis izoliacijos blokas, parinktas pagal konkrečią projektinę temperatūrą:

Nuo minuso iki 85°C: didelio tankio PIR, skirtas dujų apdorojimo šaldymo dėžėms, SND saugykloms ir atšaldytam vandeniui į dujų dehidratacijos įrenginius.

Iki 140°C: PIR su aukštesnės temperatūros įvertinimu, skirta atsekamoms žaliavinėms linijoms ir karštos alyvos sistemoms.

Iki 400°C: kalcio silikatas, skirtas garų bitumo linijoms, šiluminiams alyvos šildytuvams ir rafinavimo procesų vamzdynams.

Bloko storis tiksliai atitinka vamzdžio izoliacijos specifikacijas, o gniuždymo stipris yra patikrintas pagal visą hidrobando apkrovą – nes paleidimo metu sutraiškytas blokas nieko neizoliuos.

Priešgaisrinė apsauga, kuri atperka laiką

Ant jūrinės platformos arba dujų gamykloje gaisro metu subyrėjęs atraminis mazgas pašalina vamzdžio suvaržymą ir gali sukelti plyšimą ir padidėjimą. Pasyviąją priešgaisrinę apsaugą galime integruoti tiesiai į iš anksto izoliuotą atramą: prie plieninio pagrindo ir šoninių sienelių po apkala yra priklijuotas besipučiantis arba endoterminis kilimėlis, o agregatas gali būti sertifikuotas, kad išlaikytų apkrovos vientisumą tam tikrą laikotarpį esant srovei (ISO 22899) arba celiuliozės ugniai (ISO834). Tai paverčia atramą saugos sistemos dalimi, o ne tik energiją taupančiu komponentu.

Gamykloje integruotas garų barjeras pašalina svetainės CUI riziką

Korozija po izoliacija yra vienintelė brangiausia daugelio naftos ir dujų gamyklų tikrinimo ir remonto priemonė. Jis beveik visada prasideda nuo atramos, kur garų barjeras nupjaunamas rankomis ir užklijuojamas juosta, kuri po kelių vasarų praranda sukibimą. Mūsų atramos yra su ištisine metaline sandarinimo apykakle, gamykloje privirinta prie atraminio korpuso. Aikštelės įgula uždeda vamzdžio izoliacinį apvalkalą tiesiai ant šios apykaklės ir užsandarina ją nurodyta klijais arba suspaudžiama juosta. Rezultatas – garams nepralaidus perėjimas, kurį galima vizualiai apžiūrėti iš išorės – ir po dvejų metų neatsidarys.

Dokumentai paruošti bet kuriam auditoriui

Kiekviena iš anksto izoliuota naftos ir dujų vamzdžių atrama, kurią tiekiame naftos ir dujų projektui, apima:

EN 10204 3.1 tipo medžiagų sertifikatai su HIC bandymų rezultatais, kur nurodytas rūgštus aptarnavimas.

Izoliacijos blokų duomenų lapai su stipriu gniuždymu, šilumos laidumu ir ugnies įvertinimu.

NDT ataskaitos apie bet kokias suvirinimo siūles, įskaitant PT / MT ir rentgenografiją, jei reikia.

Galutinės matmenų patikros ir apkrovos bandymo sertifikatai.

CE ženklas ir eksploatacinių savybių deklaracija pagal ES 305/2011, jei taikoma.

Tipiški naftos ir dujų naudojimo būdai

Šulinių gamybos kolektoriai ir surinkimo linijos (sausoje ir jūroje)

Dujų dehidratacijos ir rūgščių dujų šalinimo įrenginiai

SND ir NGL sandėliavimo ir perdavimo vamzdynai

Rafinavimo gamyklos procesų blokai: žalios distiliacijos, hidrokrekingo, riformingo

Bitumo ir sunkiosios alyvos šildomos linijos

Užjūrinės platformos viršūnės ir FPSO proceso moduliai

Kodėl „Tianshun“ yra iš anksto izoliuotos naftos ir dujų atramos?

Suprantame, kad naftos ir dujų palaikymo specifikacijose yra daug medžiagų reikalavimų, NACE atitikties sąlygų ir priešgaisrinės saugos reikalavimų. Prieš sudarydami vieną brėžinį, mūsų inžinieriai eilutę po eilutės perskaito šias specifikacijas. Galime pateikti kryžmines nuorodas į jūsų vamzdžių klasę, izoliacijos standartą ir konstrukcinę apkrovą, kad pristatytume vieną komplektą, kuris patikrintų kiekvieną langelį – ir mes jį patvirtiname kartu su tai patvirtinančiais dokumentais. Daugiau nei 70% mūsų klientų grįžta kitam projektui, o tai yra stipriausias liudijimas, kokį tik galime pasiūlyti.

DUK

Kl.: Ar jūsų atramos gali būti naudojamos rūgščioje paslaugų aplinkoje?

A: Taip. Tiekiame atramas su HIC patikrintu plienu ir NACE MR0175/ISO 15156 atitiktį rūgščių dujų ir žalios naftos reikmėms.

Kl.: Ar siūlote ugniai atsparias versijas?

A: Taip. Galime integruoti pasyviąją priešgaisrinę apsaugą, skirtą reaktyvinei ugniai (H-60 arba J-60) arba celiuliozės ugniai, išlaikant laikomąjį vientisumą vardiniu laikotarpiu.

Kl .: Kaip apsaugoti, kad izoliacija nesugertų alyvos ar cheminių medžiagų?

A: Mes naudojame uždarų ląstelių medžiagas, tokias kaip korinis stiklas arba PIR, kurios atsparios skystų angliavandenilių absorbcijai. Atvirų elementų izoliacija niekada nenurodyta alyvai ir dujoms be apsauginio barjero.

Kl.: Ar atramos gali atlaikyti dideles sunkiasienių vamzdžių apkrovas?

A: Visiškai. Apskaičiuojame guolio slėgį tiek darbo, tiek hidrotesto sąlygomis ir pagal tai parenkame izoliacijos bloko klasę.

Kiekvienas produktas prieš išsiuntimą yra visiškai patikrintas

Prieš išsiuntimą kiekvienas gaminys praeina visą vidaus testavimo programą. Ši programa apima matmenų ir vizualinį patikrinimą, PMI (teigiamas medžiagos identifikavimas), kietumo bandymą, MT/PT neardomąjį bandymą, jei taikoma, spyruoklės apkrovos bandymą su apkrovos ir poslinkio kreivėmis ir dangos storio matavimą. Gamyklos bandymų ataskaitos (FTR) ir medžiagų bandymo ataskaitos (MTR) pateikiamos kartu su siunta.

Šis vidinis testavimas nėra ILAC akredituotas trečiosios šalies bandymas

Jei reikalingas trečiosios šalies atliktas tyrimas arba laboratorinis tyrimas, tai gali būti suorganizuota atskirai kaip neprivaloma paslauga.

Neprivalomos trečiųjų šalių tikrinimo paslaugos (cituojamos atskirai)

1. Medžiagų bandymas

Galimos cheminės sudėties analizės, tempimo bandymai, Charpy žemos temperatūros smūgio bandymai ir kietumo bandymai.

2. Suvirinti NDT

Galima atlikti magnetinių dalelių testavimą (MT), skysčio prasiskverbimo testą (PT), ultragarsinį tyrimą (UT) ir radiografinį tyrimą (RT).

3. Spyruoklinės apkrovos veikimo bandymas

Įtrauktos apkrovos poslinkio kreivės.

4. Karšto cinkavimo / epoksidinės dangos apsaugos nuo korozijos patikrinimas

5. Testavimas, gamyklos priežiūra ir patikrinimas prieš išsiuntimą (PSI)

Kuo mes skiriamės

Palyginti su LISEGA tarptautine vamzdžių palaikymo sistema

Siekdami apkrovos tikslumo, bandymų standartų ir dokumentacijos sistemų, kaip etaloną naudojame tarptautinę vamzdžių atramos sistemą LISEGA.

Daugiau nei standartinis vietinis gamintojas

Standartinis vietinis gamintojas paprastai tiekia tik produktą. Mes einame toliau, pateikdami apkrovos ir poslinkio kreivę su kiekvienu spyruoklės bloku. Taip pat padedame organizuoti trečiųjų šalių SGS testavimą ir patikrinimus, taip pat palaikome PE/CPE inžinierių atliekamų dokumentų peržiūras užsienio projektams.
