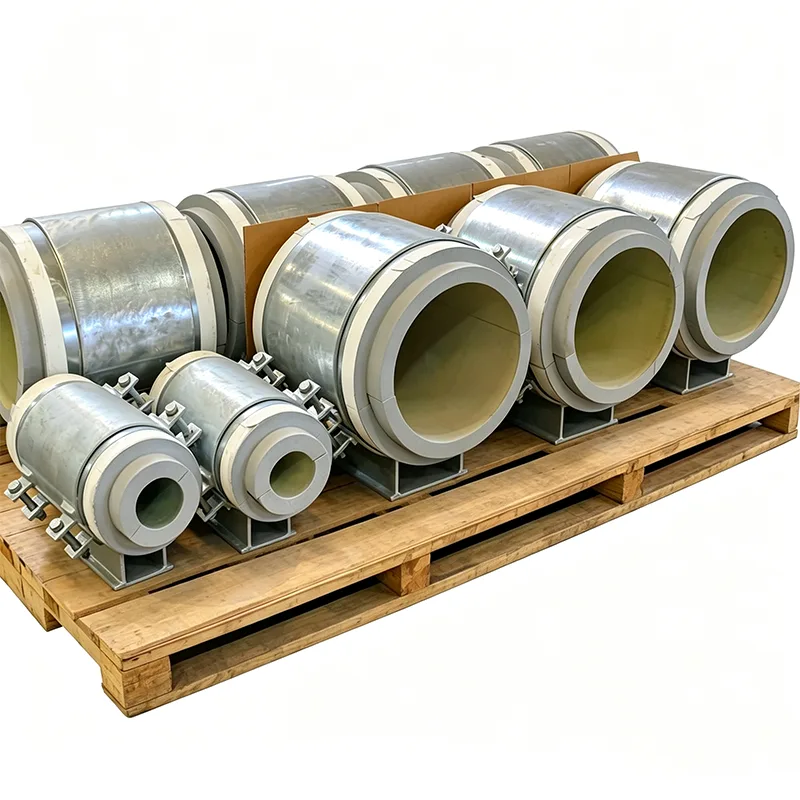

Prie pagrindo sumontuotos iš anksto izoliuotos vamzdžių atramos

Lauko izoliacija aplink vamzdžių atramas sukuria silpnąsias vietas bet kurioje iš anksto izoliuotoje sistemoje. „Yangzhou Tianshun“ ant pagrindo sumontuotos iš anksto izoliuotos vamzdžių atramos pristatomos kaip vienas gamykloje pagamintas įrenginys su visiškai įkapsuliuotu izoliacijos bloku, integruotu garų barjeru ir pasirenkamomis slankiojančiomis plokštėmis – tai sumažina darbus vietoje, pašalina šilumos tiltelius ir pagreitina montavimą. Prašykite kainos pasiūlymo, atsiųskite izoliacijos specifikaciją arba aptarkite savo projekto reikalavimus.

Iš anksto izoliuotų vamzdynų projekte – centralizuoto šildymo, vėsinimo tinklų ar pramoninių karšto ir šalčio linijų – izoliacijos sistema yra tokia stipri, kokia yra jos silpniausia vieta. Palaikymo vietos paprastai yra ta silpnoji vieta. Lauke pagaminta izoliacija aplink vamzdžio batą, bloko medžiagos pjaustymas pagal dydį ir garų barjero sandarinimas nepatogiose vietose užtrunka, labai priklauso nuo montuotojo įgūdžių, todėl jį sunku tinkamai apžiūrėti, kai apkalama.

Pagrindas sumontuotos iš anksto izoliuotos vamzdžių atramos pašalina šį darbą vietoje. Apkrovą laikantis izoliacinis blokas yra gamykloje suklijuotas metalinio atraminio korpuso viduje ir užsandarintas ištisine apvalkale, prieš išleidžiant iš gamyklos. Agregatas pristatomas į vietą kaip vienas, paruoštas montavimui: pritvirtinkite jį varžtais prie pamato arba plieninės konstrukcijos, paklokite vamzdį ir sujunkite gretimą vamzdžio izoliaciją tiesiai prie atramos įmontuoto sandarinimo žiedo. Mes gaminame šias atramas savo Jangdžou gamykloje nuo 2012 m. projektams, kuriuose nuoseklumas, greitis ir ilgalaikis izoliacijos efektyvumas yra nediskutuotini.

Ką gausite vienoje gamykloje sukomplektuotame komplekte

Kiekvieną pagrindą montuojamą iš anksto izoliuotą vamzdžio atramą sudaro trys integruoti sluoksniai:

Tvirta plieninė pagrindo plokštė su iš anksto išgręžtomis inkaro varžtų skylėmis, kurios dydis atitinka jūsų konstrukcijos apkrovą ir seisminius reikalavimus.

Didelio tankio izoliacijos blokas, parinktas pagal darbo temperatūrą, visiškai užfiksuotas metaliniame korpuse. Karštoms paslaugoms iki 140°C paprastai naudojame didelio tankio poliuretaną (PUR) arba poliizocianuratą (PIR). Šaldomam vandeniui ir minusinei temperatūrai naudojamas uždarų porų korinis stiklas arba PIR su žemos temperatūros aptarnavimo reitingu.

Vamzdžio laikiklis arba balnas, paskirstantis apkrovą į izoliacinį bloką, mechaniškai pritvirtintas, kad būtų išvengta sukimosi ar pakėlimo. Laikiklis sukurtas spinduliu, atitinkančiu išorinį vamzdžio skersmenį, ir turi apsauginį įdėklą, kad būtų išvengta dangos pažeidimo.

Visas metalinis mazgas standartiškai cinkuotas karštu būdu, o korozinėms aplinkoms galima naudoti nerūdijantį plieną. Kadangi izoliacijos blokas suklijuojamas kontroliuojamomis gamyklinėmis sąlygomis, gniuždymo apkrovos kelias yra visiškai statmenas ir nėra oro tarpų, kurie leistų konvekcinius šilumos nuostolius ar drėgmės migraciją laikui bėgant.

Nėra šiluminių tiltų, nėra garų nuotėkio

Ypatinga šios atramos savybė yra ta, kad plieninė pagrindo plokštė ir vamzdžio laikiklis niekada nesiliečia. Izoliacijos blokas atlaiko visą vamzdžio svorį ir atlieka terminio pertraukos funkciją. Šaltame vamzdyje tai reiškia, kad ant pagrindo plokštės arba po ja esančio konstrukcinio plieno nesusidaro šerkšnas. Ant karšto vamzdžio tai reiškia, kad pamatams neprarandama šilumos.

Garų barjerui atramą gaminame su integruotu metaliniu sandarinimo flanšu aplink perimetrą. Vietoje uždedamas vamzdžio izoliacinis apvalkalas – nesvarbu, ar tai būtų spirale suvyniotas metalinis lakštas, ar termiškai susitraukianti įvorė – priglunda prie šio flanšo ir yra užsandarintas klijais arba juosta, sukuriant vientisą, apžiūrimą garų sandariklį. Taip pat iš anksto nupjauname antrinę izoliaciją aplink atraminį korpusą, kad vietos įguloms nereikėtų keisti izoliacijos segmentų.

Kai palaikymo centre turi įvykti judėjimas

Daugelyje iš anksto izoliuotų linijų vamzdis turi slysti per atramą, kai jis plečiasi ir susitraukia. Į pagrindą montuojamą atramą galime integruoti mažos trinties slydimo paviršių nepakenkiant izoliacijai. Poliruotas nerūdijančio plieno lakštas yra pritvirtintas prie izoliacijos bloko apatinės pusės, suporuotas su PTFE arba grafito trinkelėmis pagrindinės plokštės viršuje. Visas slydimo mazgas yra sandariame atraminiame korpuse, todėl dulkės ar drėgmė negali pasiekti slydimo paviršių. Projektinis judėjimo diapazonas apskaičiuojamas taip, kad atitiktų jūsų vamzdžio įtempių analizę su didele saugos riba.

Produkto kokybę atitinkantys dokumentai

Kiekvienas iš anksto izoliuotas Tianshun palaikymo užsakymas apima:

EN 10204 3.1 tipo medžiagų sertifikatai visam konstrukciniam plienui ir varžtams.

Izoliacinių medžiagų duomenų lapai, kuriuose nurodomas šilumos laidumas, stipris gniuždant ir vandens garų pralaidumas projektinėje temperatūroje.

Matmenų patikrinimo ataskaitos, patvirtinančios bloko storį, pagrindo plokštės matmenis ir bendrą surinkimo aukštį bei išlygiavimą.

Gamyklos gamybos įrašai, rodantys aplinkos sąlygas klijavimo ir kietėjimo metu, kurios yra labai svarbios ilgalaikiam sukibimo vientisumui užtikrinti.

Tipinės programos

Centralizuoto šildymo ir vėsinimo tinklai, kur standartinės iš anksto izoliuotų vamzdžių sistemos

Įkasti ir antžeminiai iš anksto izoliuoti vamzdžių stelažai pramonės įmonėse

SGD ir kriogeniniai vamzdynai, kur gamykloje užsandarintas garų barjeras žymiai sumažina paleidimo vėlavimą

Maisto ir farmacijos įrenginiai, kuriems reikalingi higieniški, valomi atraminiai paviršiai

Bet koks projektas, kurio metu sumažinamas izoliacijos darbas vietoje, yra išmatuojama sąnaudų ir tvarkaraščio nauda

Kodėl verta rinktis „Tianshun“ iš anksto izoliuotoms atramoms?

Mes nelaikome izoliacijos pasekmių ir ne paprasčiausiai kišame bloką į standartinį batą. Mūsų inžinierių komanda atsižvelgia į jūsų vamzdžių dydžius, izoliacijos specifikacijas ir konstrukcines apkrovas ir sukonfigūruoja kiekvieną atramą taip, kad izoliacijos blokas veiktų neviršydamas leistino gniuždymo įtempio, garų barjerą galėtų atlikti aikštelės brigados be improvizacijų, o pagrindo plokštė atitiktų jūsų civilinio ar konstrukcinio plieno išdėstymą. Šis visų pirma dizainas metodas, kartu su mūsų 14 metų patirtimi ir didesniu nei 70 % pasikartojančių užsakymų dažniu, užtikrina, kad gausite atramą, kuri išlaiko šilumą ten, kur reikia, ir kondensatą.

DUK

Kl .: Ar galima pakeisti izoliacijos bloką, jei jis pažeistas?

A: Jis yra surištas ir įdėtas į kapsulę, todėl lauko pakeitimas yra nepraktiškas. Rekomenduojame užsisakyti atsarginį mazgą kritinėms vietoms. Tvirtas plieninis korpusas sumažina sugadinimo riziką tvarkant.

K: Kokį temperatūros diapazoną apima šios atramos?

A: Nuo -196°C iki +140°C standartiniams PIR/akinio stiklo deriniams. Aukštesnėje temperatūroje galima naudoti kalcio silikato blokus.

K: Ar man reikia pateikti savo slydimo plokštę?

A: Ne. Gamybos metu galime integruoti slydimo plokštę, o slydimo paviršius lieka sandarus atraminio korpuso viduje.

Kl .: Kaip užsandarinti vamzdžio izoliaciją prie jūsų atramos?

A: Aplink atramą pateikiame metalinę sandarinimo apykaklę. Jūsų svetainės komanda paprasčiausiai pritvirtina vamzdžio izoliacinį apvalkalą iki šios apykaklės ir užsandarina ją vietoje standartine lipnia juosta arba mastika.

K: Kokie standartai taikomi?

A: Plieno gamyba pagal MSS SP-58/69. Izoliaciniai blokeliai atitinka EN 14305 (akytasis stiklas) arba EN 13165 (PUR/PIR). Taip pat galime atitikti konkrečius projektų kodus, pvz., EN 253 centralizuoto šildymo vamzdžiams.

Kiekvienas produktas prieš išsiuntimą yra visiškai patikrintas

Prieš išsiuntimą kiekvienas gaminys praeina visą vidaus testavimo programą. Ši programa apima matmenų ir vizualinį patikrinimą, PMI (teigiamas medžiagos identifikavimas), kietumo bandymą, MT/PT neardomąjį bandymą, jei taikoma, spyruoklės apkrovos bandymą su apkrovos ir poslinkio kreivėmis ir dangos storio matavimą. Gamyklos bandymų ataskaitos (FTR) ir medžiagų bandymo ataskaitos (MTR) pateikiamos kartu su siunta.

Šis vidinis testavimas nėra ILAC akredituotas trečiosios šalies bandymas

Jei reikalingas trečiosios šalies atliktas tyrimas arba laboratorinis tyrimas, tai gali būti suorganizuota atskirai kaip neprivaloma paslauga.

Neprivalomos trečiųjų šalių tikrinimo paslaugos (cituojamos atskirai)

1. Medžiagų bandymas

Galimos cheminės sudėties analizės, tempimo bandymai, Charpy žemos temperatūros smūgio bandymai ir kietumo bandymai.

2. Suvirinti NDT

Galima atlikti magnetinių dalelių testavimą (MT), skysčio prasiskverbimo testą (PT), ultragarsinį tyrimą (UT) ir radiografinį tyrimą (RT).

3. Spyruoklinės apkrovos veikimo bandymas

Įtrauktos apkrovos poslinkio kreivės.

4. Karšto cinkavimo / epoksidinės dangos apsaugos nuo korozijos patikrinimas

5. Testavimas, gamyklos priežiūra ir patikrinimas prieš išsiuntimą (PSI)

Kuo mes skiriamės

Palyginti su LISEGA tarptautine vamzdžių palaikymo sistema

Siekdami apkrovos tikslumo, bandymų standartų ir dokumentacijos sistemų, kaip etaloną naudojame tarptautinę vamzdžių atramos sistemą LISEGA.

Daugiau nei standartinis vietinis gamintojas

Standartinis vietinis gamintojas paprastai tiekia tik produktą. Mes einame toliau, pateikdami apkrovos ir poslinkio kreivę su kiekvienu spyruoklės bloku. Taip pat padedame organizuoti trečiųjų šalių SGS testavimą ir patikrinimus, taip pat palaikome PE/CPE inžinierių atliekamų dokumentų peržiūras užsienio projektams.
