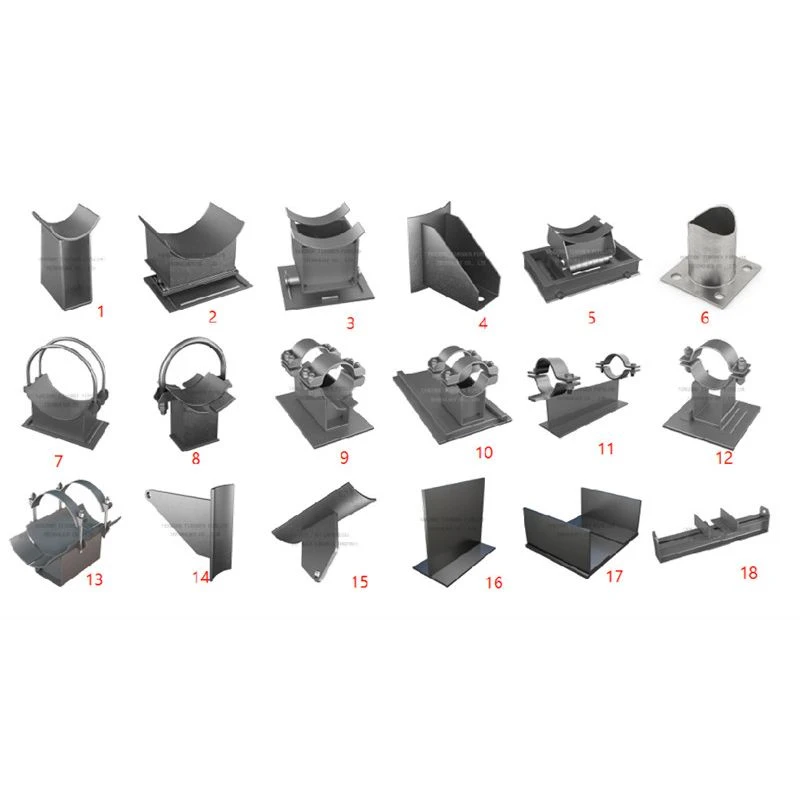

Batų atrama izoliuotam vamzdžiui

Ant izoliuoto vamzdžio standartinis vamzdžio batas gali sukelti daugiau problemų nei išsprendžia. Jei bato apkrovos kelias perkerta izoliaciją, laikui bėgant izoliacija sutraiškys. Ši susmulkinta dalis įleidžia arba išleidžia šilumą, ant šaltų paviršių susidaro kondensatas ir tampa korozijos po izoliacija pradžios tašku. Pataisymas nėra sudėtingas – tinkamai suprojektuota izoliuoto vamzdžio batų atrama atskiria laikančiąją funkciją nuo šiluminės funkcijos, tačiau reikia kruopštaus inžinerijos, kad detalės būtų teisingos.

Nuo 2012 m. Yangzhou Tianshun projektavome ir pagaminome izoliuotus vamzdžių antgalius projektams penkiuose žemynuose. Tiekėme juos centralizuoto vėsinimo tinklams, kur svarbus kiekvienas šilumos vatas, garo linijoms, kur plikas metalinis batas eikvotų energiją ir sukeltų nudegimo pavojų, ir SGD įrenginiams, kur šalta atramos vieta gali sukelti ledo susidarymą. Kiekvienu atveju reikalavimas yra tas pats: patikimai nešioti vamzdžio svorį, išlaikant vientisą izoliaciją ir sandarų garų barjerą.

Kaip iš tikrųjų veikia izoliuotas vamzdis

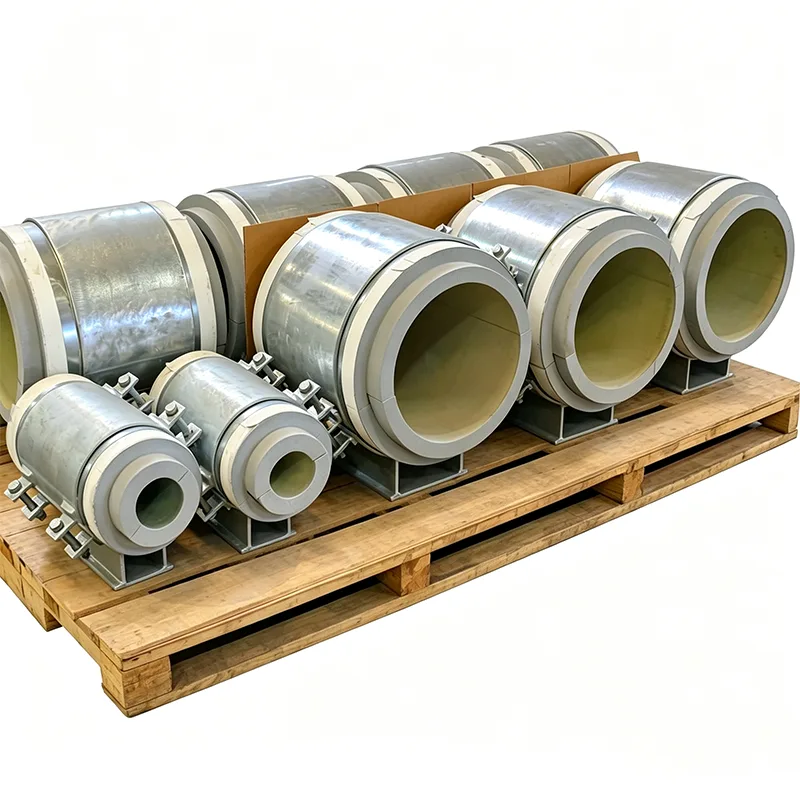

Pagrindinė idėja paprasta – tarp vamzdžio ir metalinio atraminio lopšio yra standus, laikantis izoliacijos blokas. Vamzdis remiasi į izoliaciją, izoliacija yra bate, o metalinis batas perduoda apkrovą konstrukcijai. Tačiau norint, kad šis blokas išgyventų ilgus vamzdžių judėjimą ir šiluminį ciklą nesutrūkinėdamas, nepasislinkdamas ar neprarasdamas izoliacinių savybių, reikia:

Bloko medžiaga parenkama pagal temperatūros diapazoną. Šaldomam vandeniui ir šaldymui iki maždaug -50°C paprastai naudojame didelio tankio poliizocianuratą (PIR) arba korinį stiklą. Garo ir karštos alyvos linijoms iki 400°C ir aukštesnėje temperatūroje naudojame kalcio silikato arba perlito pagrindo medžiagas. Pagrindinė savybė yra gniuždymo stipris projektinėje temperatūroje – tai, kas laikosi kambario temperatūroje, gali suminkštėti esant 200°C.

Izoliacinis blokas pilnai uždengtas. Metalinis laikantis žiedas arba suvirinta bato šoninė sienelė supa bloką iš visų pusių, neleidžiant jam išeiti iš šoninio vamzdžio judėjimo ar vibracijos. Blokas yra ant plieninės pagrindo plokštės su ištisine siūle, todėl nėra tiesioginio kelio nuo metalo iki vamzdžio, kad šiluma galėtų apeiti izoliaciją.

Garų barjero kelias suprojektuotas taip, kad būtų nenutrūkstamas. Ant šaltų vamzdžių drėgmės patekimas yra priešas. Užtikriname, kad bato konstrukcija leistų ant vamzdžio izoliacijos vietoje uždėti garų barjerą ant bato izoliacijos bloko arba jo metalinio apvalkalo, be tarpų, kurie leistų drėgnam orui pasiekti šaltą paviršių.

Dizaino lankstumas, atitinkantis realias svetainės sąlygas

Izoliuotų vamzdžių batų nelaikome parduodamais gaminiais, nes nėra dviejų visiškai vienodų izoliacijos specifikacijų. Kuriame kiekvieną batą, kad jis atitiktų:

Jūsų vamzdžio skersmuo ir izoliacijos storis (nesvarbu, ar tai 25 mm putplasčio stiklo, ar 150 mm mineralinės vatos).

Lauke naudojamos izoliacijos sistemos tipas – galime iš anksto nupjauti antrinę izoliaciją, kad ji tilptų aplink bato korpusą, ir sukurti apkalos profilį, kuris supaprastina svetainės apdailą.

Vamzdžių judėjimo sąlygos. Jei vamzdis slysta, ant batų pagrindo galime integruoti PTFE arba grafitu impregnuotą slydimo plokštę, kurios mažos trinties paviršius suklijuotas prie nerūdijančio plieno laikančiojo lakšto, kuris apsaugo izoliacijos bloką nuo šlyties jėgų.

Specialūs reikalavimai, pvz., priešgaisrinė izoliacija, metalinių dalių anti-abrazyvinės dangos arba drenažo angos, kad vanduo nesikauptų lauko įrenginiuose.

Ką gausite su kiekviena siunta

Tianshun izoliuotų vamzdžių batų užsakymas apima visus dokumentus, kurių paprašys jūsų inspektorius:

EN 10204 3.1 tipo sertifikatai plieniniams komponentams.

Izoliacinių medžiagų duomenų lapai su stiprio gniuždymo ir šilumos laidumo reikšmėmis projektinėje temperatūroje.

Matmenų patikrinimo ataskaitos, patvirtinančios bloko storį, batų aukštį ir pagrindo plokštės matmenis.

Įkelkite bandymo sertifikatus, jei to reikalauja projekto specifikacija.

Programos

Šaldomo vandens ir sūrymo vamzdynai rajoniniuose aušinimo įrenginiuose ir duomenų centruose

Garo ir kondensato linijos pramonės įmonėse ir elektrinėse

SGD ir kriogeninių skysčių vamzdynai, kur reikia visiškai vengti šaltų vietų

Šaldymo ir šaldymo patalpos

Bet koks izoliuotas vamzdis, einantis ant vamzdžių stovo, kur svarbus energijos vartojimo efektyvumas ir ilgalaikės priežiūros išlaidos

Kodėl Tianshun?

Esame specializuotas pagalbos gamintojas, o ne bendras vamzdžių jungiamųjų detalių tiekėjas. Kai atsiųsite mums savo vamzdynų linijų sąrašą ir izoliacijos specifikacijas, mūsų inžinierių komanda patikrins kiekvieno bato apkrovą, patvirtins izoliacinės medžiagos suderinamumą ir pažymės visas vietas, kuriose standartiniai batų matmenys neatitiks turimos konstrukcijos. Šio lygio tikrinimas užfiksuoja problemas piešimo lentoje, o ne diegimo metu. Daugiau nei 70 % mūsų verslo yra pasikartojantys – tiesioginis rezultatas, kai pristatome batus, kurie veikia tiksliai taip, kaip tikėtasi nuo pirmojo hidrotesto iki dizaino eksploatavimo pabaigos.

DUK

K: Ar galite tiksliai suderinti mano izoliacijos tipą ir storį?

A: Taip. Bato ir laikančiojo bloko dydį be jokių kompromisų parenkame pagal jūsų vamzdžio skersmenį, izoliacinę medžiagą ir nurodytą storį.

Kl .: Ar jūs pateikiate izoliacijos bloką, ar aš jį montuoju vietoje?

A: Mes tiekiame batus su laikančiuoju izoliacijos bloku, kuris jau yra suklijuotas ir įdėtas viduje. Aplinkinė antrinė izoliacija ir apkala paprastai dedama vietoje, tačiau galime pagaminti ir izoliacijos rinkinius.

Kl .: Kaip užkirsti kelią šilumai patekti per metalinį bato korpusą?

A: Izoliacijos blokas sukuria šiluminę pertrauką tarp vamzdžio ir metalinio pagrindo. Bato šoninė sienelė tiesiogiai nesiliečia su vamzdžiu, todėl nėra ištisinio metalinio kelio, kad šiluma galėtų apeiti izoliaciją.

Kl.: Ką daryti, jei dėl šiluminio plėtimosi mano vamzdis juda ašine kryptimi?

A: Prie bato pagrindo galime pridėti PTFE arba grafito slydimo plokštę, leidžiančią vamzdžiui judėti, o izoliacijos blokas išlieka stabilus.

K: Kokius standartus atitinka šie batai?

A: Plienas gaminamas pagal MSS SP-58 ir MSS SP-69. Izoliacinės medžiagos tiekiamos pagal konkrečiam projektui taikomus ASTM arba EN standartus, ir mes galime atitikti CE ženklinimo reikalavimus pagal PED, kai taikoma.
