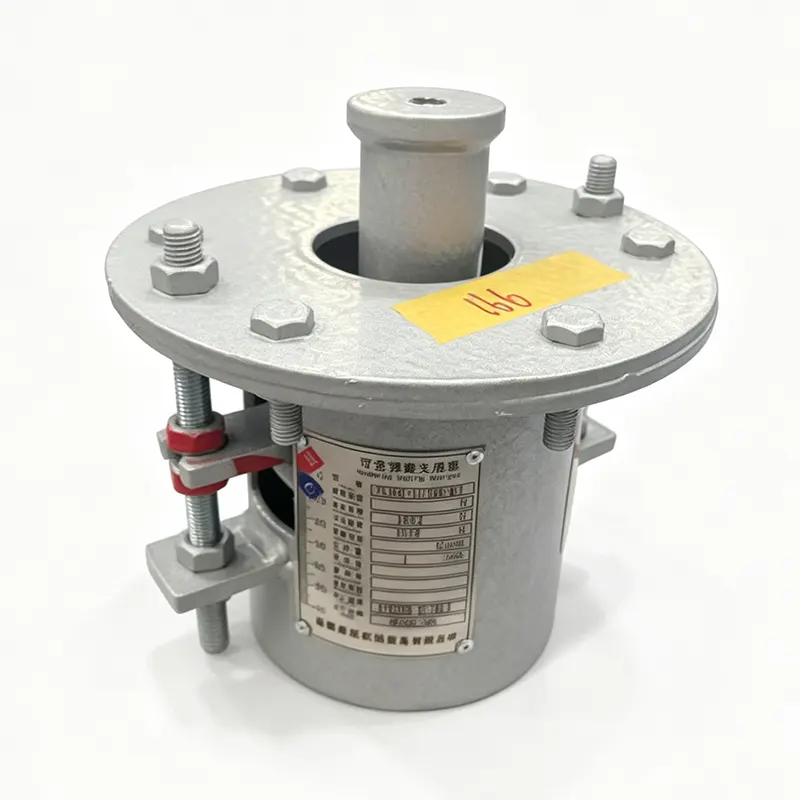

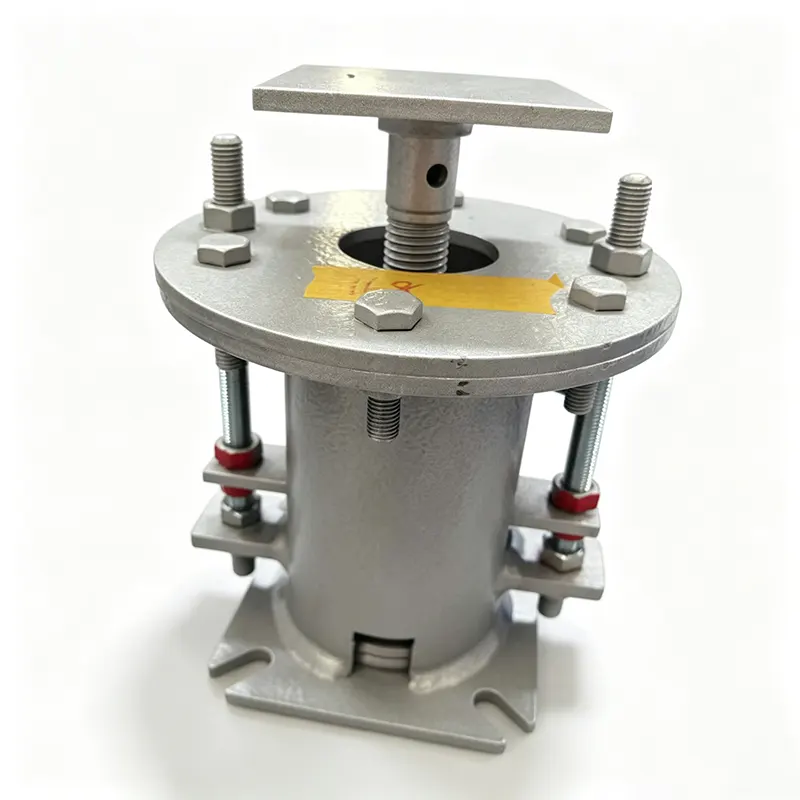

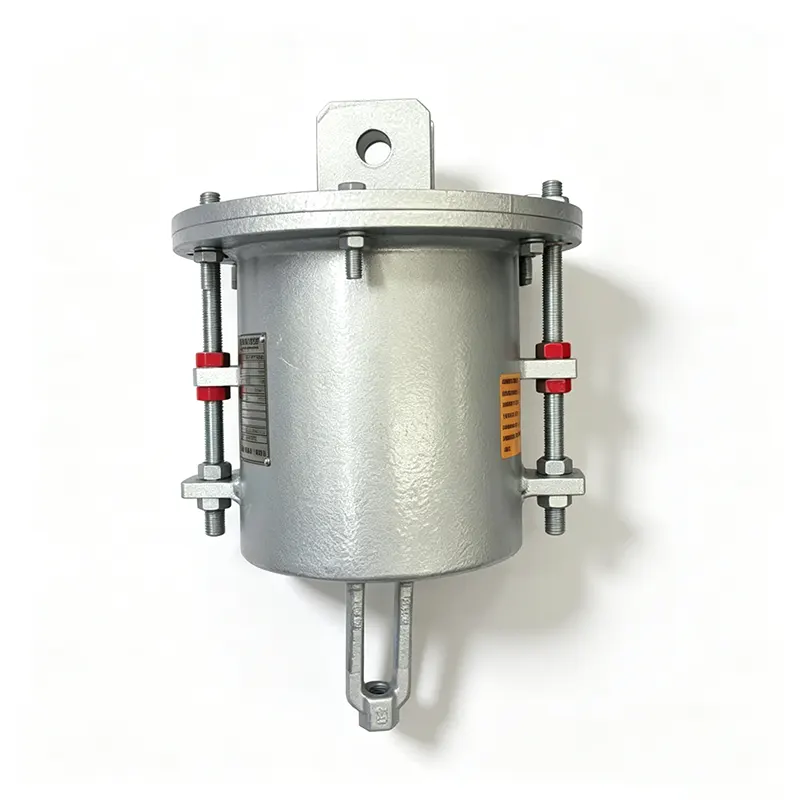

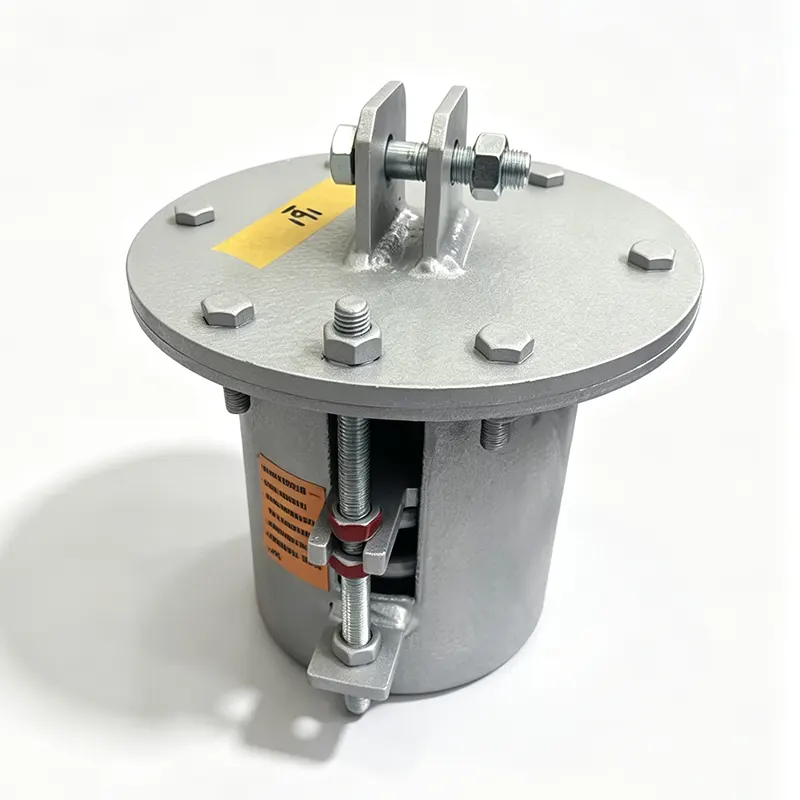

Aukštos temperatūros kintama spyruoklinė pakaba

Yangzhou Tianshun gamina kintamas spyruoklines pakabas energijos, naftos chemijos ir pramonės sektoriams iš 35 000 m² gamyklos Jiangsu mieste, Kinijoje. Mūsų aukštos temperatūros variantai yra sukurti taip, kad atlaikytų vamzdžių paviršiaus temperatūrą, gerokai aukštesnę už aplinkos temperatūrą, išlaikant nuspėjamą apkrovą. Keturiolikos metų speciali vamzdžių laikymo patirtis ir kokybės sistema, sertifikuota pagal ISO 9001:2015, grąžina kiekvieną įrenginį, kurį siunčiame į daugiau nei 45 šalis.

Šiame paveikslėlyje parodyta kintamos spyruoklinės atramos / pakabos apkrovos poslinkio kreivė, įskaitant pagrindinius apkrovos ir poslinkio parametrus, siekiant patikrinti gaminio apkrovos tikslumą ir veikimo patikimumą.

Prieš išsiuntimą kiekvienas įrenginys yra kalibruojamas ir išbandomas. Nustatymo ir apkrovos nuokrypis kontroliuojamas ±5 % ribose, laikantis tarptautinio standarto ANSI/MSS-SP-58-2018 ir NB/T47039-2013.

Gaminiai atitinka elektros energijos, naftos chemijos ir kitų pramoninių vamzdynų sistemų techninius reikalavimus. Pagal MSS-SP-58-2018 didžiausias leistinas kintamų spyruoklių blokų apkrovos kintamumas neturi viršyti 25 % darbinės karštosios apkrovos per visą darbo eigą.

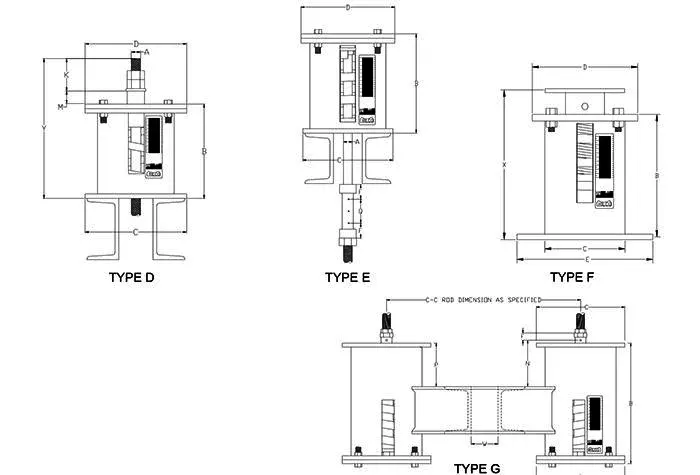

Kur tinka kintama spyruoklinė kabykla

Ne kiekvienam vamzdžiui reikia nuolatinės apkrovos. Kai šiluminis poslinkis yra ribotas, kintamos spyruoklinės pakabos yra patikimas ir ekonomiškas sprendimas. Vamzdžiui plečiantis arba susitraukiant vertikaliai, atramos jėga keičiasi žinomu ir kontroliuojamu diapazonu. Spyruoklė yra tokio dydžio, kad šis apkrovos pokytis neviršytų vamzdžio įtempių analizės nustatytų ribų, neleidžiant pernelyg apkrauti prijungtos įrangos, o vamzdis tinkamai palaikomas nuo šalto iki karšto.

Aptarnavimui aukštoje temperatūroje dizainas peržengia standartines spyruoklines ritines. Padidėjusi vamzdžių temperatūra gali spinduliuoti arba perduoti šilumą į pakabos mazgą, suminkštindama įprastą spyruoklinį plieną ir perkeldama kalibruotą apkrovą. Aukštos temperatūros kintamos spyruoklinės pakabos išsprendžia šią problemą, pasirenkant medžiagas ir apsaugant paviršių, kurie išlaiko nurodytą spyruoklės greitį ir apkrovos diapazoną visame veikimo apvalkale.

Dėl ko aukštos temperatūros dizainas yra patikimas

Spyruoklinės medžiagos, skirtos aukštai temperatūrai

Standartinės spyruoklės praranda stiprumą ir nukrenta pakilus temperatūrai. Mes pasirenkame ritės medžiagas, tinkančias faktinei ekspozicijai. Vidutiniškai aukštesnėms sąlygoms iki 150 °C, 50CrVA arba 60Si2Mn išlaiko stabilias mechanines savybes. Kai temperatūra pasiekia 300 °C ar aukštesnę, nurodomi nikelio lydiniai, tokie kaip Inconel X-750. Kiekvienai medžiagos šilumai pridedami pilni malūno sertifikatai ir atsekamumo įrašai, patvirtinantys, kad sudėtis ir terminis apdorojimas atitinka reikiamą rūšį.

Apkrovos kitimas neviršija projekto ribų

Kintamoji spyruoklinė pakaba sukuria skirtingą jėgą šaltoje, karštoje darbo padėtyje ir kiekviename tarpiniame taške. Mūsų projektavimo inžinieriai dirba su leistinu apkrovos pokyčiu pagal kliento vamzdžių įtempių ataskaitą ir pasirenka spyruoklę, kuri riboja nuokrypį, paprastai iki 15% arba 25% darbinės apkrovos, nors prireikus galima laikytis ir griežtesnių ribų. Kiekvienas įrenginys nustatomas ir išbandomas ant kalibruoto stendo, siekiant patikrinti, ar apkrova šaltoje ir karštoje padėtyse patenka į nurodytą diapazoną.

Aparatūros apsauga nuo korozijos ir karščio

Korpusas ir konstrukcinės dalys standartiškai padengtos karštuoju cinkavimu arba aukštos temperatūros epoksidiniais dažais. Ypatingai agresyviam ar cikliniam karščio poveikiui siūlome papildomas šiluminės izoliacijos dangas arba gaminame korpusą iš nerūdijančio plieno. Šios priemonės apsaugo nuo apnašų susidarymo, rūdžių ir paviršiaus degradacijos, kurios gali trukdyti spyruoklės judėjimui per naudojimo metus.

Reguliavimas vietoje nenuimant pakabos

Apkrovos reguliavimo varžtas ir matuoklis, pažymėtas 2 % žingsniais, leidžia vietos komandai tiksliai sureguliuoti įdiegtą apkrovą nuo ±10 % iki ±20 %, priklausomai nuo modelio. Šis lauko reguliavimas yra vertingas, kai įrengimo būklė šiek tiek skiriasi nuo projektinio brėžinio arba kai tiesimo metu keičiasi vamzdžių trasa.

Kelionės stotelės ir matomas mastas

Kiekvienoje pakaboje yra viršutinės ir apatinės eigos atramos, apsaugančios nuo perbraukimo. Aiškiai matoma kelionės skalė leidžia montavimo ir techninės priežiūros personalui vienu žvilgsniu patvirtinti esamą padėtį. Iš anksto nustatyta šalta padėtis yra užrakinta nuimamais važiavimo stabdžiais, todėl hidrostatinis bandymas ir cheminis valymas gali vykti nenukreipiant spyruoklės.

Techninė apžvalga

Individualizuotos kelionės, apkrovos įvertinimai ir aukštos temperatūros medžiagos yra mūsų reguliaraus tiekimo dalis. Kai pateikiame užklausą, mes konvertuojame tarptautinius standartus ir prieš gamindami patvirtiname techninį suderinamumą.

Kokybės kontrolė ir dokumentacija

Mūsų ISO 9001 sertifikuota kokybės sistema valdo kiekvieną žingsnį – nuo ​​spyruoklinės vielos patikrinimo iki galutinio apkrovos bandymo. Kiekviena aukštos temperatūros kintama spyruoklinė kabykla yra iš anksto nustatyta pagal kliento nurodytą šaltą apkrovą ir judėjimą mūsų bandymų stende. Užfiksuojame apkrovas šaltoje, tarpinėje ir karštoje padėtyse ir patvirtiname, kad pokytis neviršija tolerancijos. Šie įrašai saugomi visam atsekamumo paketui ir gali būti pateikiami kartu su siunta.

Spyruoklinių ritinių, konstrukcinio plieno ir apsauginių dangų medžiagų sertifikatai yra atsekami nuo karščio arba partijos. Kai projektams reikia atitikti ASME, EN ar kitus tarptautinius vamzdynų kodeksus, pateikiame patvirtinimui reikalingus dokumentų paketus.

Kur naudojamos aukštos temperatūros kintamos spyruoklinės pakabos

Šios pakabos palaiko vidutinės ir aukštos temperatūros vamzdynų sistemas, kuriose yra vertikalus poslinkis, bet ne itin didelis. Įprasti įrenginiai yra pagalbinės garo linijos, katilų tiekimo vandens vamzdynai, ekonomaizerio įleidimo ir išleidimo linijos, karšto aliejaus kontūrai naftos perdirbimo gamyklose ir chemijos gamyklose, vidutinio slėgio garo paskirstymas pramoniniuose įrenginiuose ir aukštos temperatūros oro kanalai. Kiekvienu atveju kabykla prisitaiko prie vertikalaus judėjimo, išlaikant vamzdžio įtempimą projektinėse ribose, be sąnaudų ir nuolatinės apkrovos atramos.

Dažnai užduodami klausimai

Kaip pasirinkti tarp kintamos spyruoklinės pakabos ir nuolatinės spyruoklinės pakabos?

Sprendimas priklauso nuo leistino apkrovos pokyčio. Jei jūsų vamzdžio įtempių ataskaitoje leidžiama keisti apkrovą tarp šaltos ir karštos padėties, kintama spyruoklinė kabykla užtikrina patikimą atramą už mažesnę kainą. Jei vamzdis negali priimti jokių reikšmingų svyravimų, reikia nuolatinės spyruoklinės pakabos. Mūsų inžinierių komanda gali peržiūrėti jūsų apkrovos ir kelionės duomenis bei rekomenduoti tinkamą tipą.

Kokia yra maksimali aukštos temperatūros kintamos spyruoklinės pakabos darbo temperatūra?

Naudojant standartinį legiruotą spyruoklinį plieną, pvz., 50CrVA, kabykla gali patikimai veikti aplinkoje, kurioje pati spyruoklinė ritė pasiekia maždaug 150–200 °C. Pavasario temperatūrai iki 350 °C pereiname prie nikelio lydinių, tokių kaip Inconel X-750. Jums patiems nurodyti lydinio nereikia; pasidalykite numatoma pavasario poveikio temperatūra ir mūsų inžinieriai parinks tinkamą medžiagą.

Ar Tianshun gali sukurti kintamos spyruoklinės pakabos labai didelėms arba labai mažoms apkrovoms?

Mūsų standartinis diapazonas apima nuo 0,5 kN iki 250 kN. Kroviniai, esantys už šios juostos ribų, tvarkomi kaip pritaikyta inžinerija. Mūsų gamykloje buvo pagamintos ir išbandytos mažos prietaisų linijų atramos ir sunkūs pagrindinių garo linijų pakabos.

Kokios yra aukštos temperatūros arba korozinės atmosferos dengimo galimybės?

Be karšto cinkavimo ir aukštos temperatūros epoksidinės dervos, galime dengti termiškai sukietintas silikono pagrindo dangas, halar arba pagaminti korpusą iš nerūdijančio plieno. Jei jūsų svetainė yra pakrantėje, atviroje jūroje arba chemiškai agresyvi, paminėkite tai užklausoje ir mes rekomenduosime tinkamą apsaugos sistemą.

Ar kintamos spyruoklinės pakabos pateikiamos su montavimo instrukcijomis?

Taip. Kiekvienoje pakaboje pateikiamas trumpas montavimo vadovas, apimantis kėlimą, iš anksto nustatyto stabdymo pašalinimą ir krovinio patikrinimą. Taip pat pateikiame išsamias paleidimo instrukcijas, kad aikštelės komanda galėtų patvirtinti teisingą veikimą prieš perduodant.

Koks yra tipiškas standartinės aukštos temperatūros kintamos spyruoklinės pakabos pristatymo laikas?

Standartiniai modeliai su įprastomis spyruoklinėmis medžiagomis gali būti pagaminti, iš anksto nustatyti ir išbandyti per keturias–šešias savaites. Individualūs lydiniai ir didesnė apkrova gali tai pratęsti, todėl grafiką patvirtiname pasiūlymo metu.

Darbas su Tianshun

Kai susisiekiate su mumis dėl aukštos temperatūros kintamos spyruoklinės pakabos, jūsų užklausą sprendžia specialus klientų vadybininkas, turintis vamzdžių atramos inžinerijos žinių. Peržiūrime jūsų eksploatavimo sąlygas, įskaitant temperatūrą, kelionę, apkrovą ir taikomą konstrukcijos kodą, ir per 24 valandas pateikiame techninę rekomendaciją. Individualizuotos spyruoklinės medžiagos, nestandartinės kelionės, specifinės galinės detalės ir konkrečiam projektui skirta dokumentacija traktuojami kaip įprastas verslas, o ne ypatingos išimtys.

Po pristatymo mes ir toliau galime gauti montavimo pagalbos ir priežiūros nurodymus. Daugiau nei 70 % mūsų verslo sudaro pakartotiniai užsakymai, o tai, mūsų nuomone, yra stipriausias mūsų gaminio efektyvumo per tūkstančius terminių ciklų patvirtinimas.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

35 000 m² patalpa, Jiangsu, Kinija – eksportuojama į daugiau nei 45 šalis.

Aukštos temperatūros kintamos spyruoklinės pakabos, užtikrinančios atramos patikimumą net kai vamzdis įkaista.
