Kaip patyręs vamzdynų atramų gamintojas,TianšunasnumatoIš anksto izoliuotas vamzdžių slydimo atramassprendimai, skirti prisitaikyti prie šiluminio judėjimo išlaikant izoliacijos tęstinumą. Šie integruoti mazgai padeda pramoniniams projektams sumažinti šilumos tiltelius, supaprastinti montavimą ir pagerinti izoliuotų vamzdynų sistemų patikimumą.

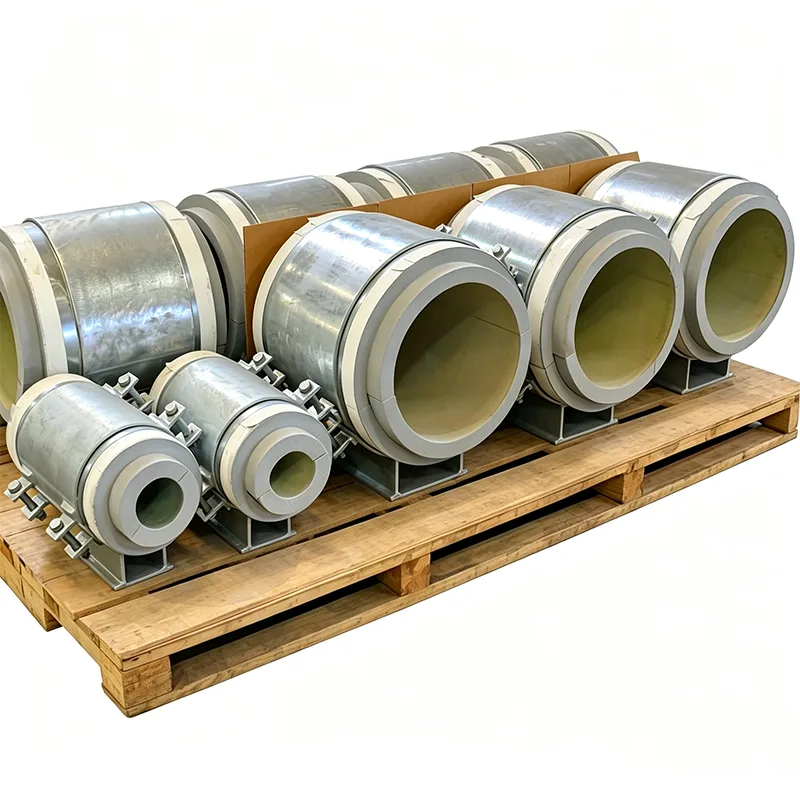

Iš anksto izoliuota vamzdžio slydimo atrama apjungia laikančiąją izoliaciją su mažos trinties slydimo sąsaja, leidžiančia vamzdynams plėstis ir susitraukti nepažeidžiant šiluminės apsaugos. Skirtingai nuo įprastų atramų, kurių izoliaciją reikia nupjauti ir rekonstruoti vietoje, integruota konstrukcija padeda išlaikyti vientisą izoliacijos apvalkalą ir patikimesnę garų barjerą. Šiame straipsnyje paaiškinama, kaip veikia šios atramos, kokios medžiagos tinka skirtingoms darbo temperatūroms, kaip pasirinkti tinkamą konfigūraciją ir į ką turėtų atsižvelgti inžinieriai, nurodydami garų, atšaldyto vandens ar kriogeninės priežiūros palaikymą.
1. Kas yra iš anksto izoliuotas vamzdžio slydimo atramas?
2. Kaip veikia stumdomoji ir izoliacinė sistema?
3. Kokie yra pagrindiniai inžineriniai privalumai?
4. Kokios medžiagos tinka skirtingoms temperatūroms?
5. Kaip pasirinkti tinkamą vamzdžio slydimo atramą?
6. Kur naudojamos iš anksto izoliuotos vamzdžių slydimo atramos?
7. Ką pirkėjai turėtų patikrinti prieš užsakydami?
9. Kaip Tianshun gali paremti jūsų projektą?
Iš anksto izoliuota vamzdžio slydimo atrama yra sukonstruota sudedamoji dalis, kuri palaiko izoliuotą vamzdyną ir leidžia kontroliuoti jo ašį. Jis sujungia konstrukcinę atramą, laikančiąją izoliacijos bloką ir slankiąją sąsają į suderintą mazgą.
Pramoninių vamzdynų matmenys keičiasi kylant ir nukritus darbo temperatūrai. Garo linijos išsiplečia paleidžiant, atšaldyto vandens vamzdžiai patiria kitokias šilumos sąlygas nei juos supa, o kriogeniniai vamzdynai eksploatacijos metu labai susitraukia. Jei atraminė sistema neleidžia judėti, vamzdžių jungtyse, įrangos purkštukuose, inkaruose ir kituose konstrukcijos taškuose gali susidaryti per didelės jėgos.
Įprastos atramos gali sukelti dar vieną problemą: izoliacija dažnai nutrūksta atramos vietoje. Darbuotojams gali tekti nupjauti izoliaciją aplink metalinį batą ir po to rekonstruoti apsauginį apvalkalą. Prastas išlygiavimas, suspausta izoliacija arba nepilnas sandarinimas gali sumažinti šiluminį efektyvumą.
Iš anksto izoliuota slydimo atrama išsprendžia šiuos iššūkius, derindama šilumos izoliaciją ir kontroliuojamą judėjimą viename gamykloje surinktame bloke. Projektas turi atitikti dujotiekio apkrovą, temperatūrą, izoliacijos specifikacijas ir numatomą poslinkį.
Agregatas skirtas vamzdžio apkrovai perkelti į laikančiąją konstrukciją, išlaikant slankiojantį mechanizmą atskirai nuo pirminės izoliacijos funkcijos. Kiekvienas komponentas turi tam tikrą inžinerinį tikslą.
Tvirtas izoliacijos blokas palaiko vamzdžio apkrovą, tuo pačiu ribodamas šilumos perdavimą tarp vamzdžio ir plieninės konstrukcijos. Jo medžiaga, storis, stipris gniuždant ir geometrija turi atitikti projektinę temperatūrą ir apkrovos sąlygas. Blokas turi būti patikrintas pagal veikimo, montavimo ir taikomų bandymų apkrovas.
Įprastoje konfigūracijoje naudojamas poliruotas nerūdijančio plieno slankusis paviršius, suporuotas su PTFE arba grafitu impregnuotu slydimu. Tikslus išdėstymas priklauso nuo dizaino. Sąsaja leidžia ašiniu judėjimu, tuo pačiu padedant valdyti trintį ir dėl to kylančias jėgas, perduodamas į atraminę konstrukciją.
Reikiamą slydimo eigą reikia nustatyti pagal vamzdyno įtempių analizę. Projektuotojai turi atsižvelgti į numatomą poslinkį, judėjimo kryptį, trinties koeficientą, atramos reakcijas ir atitinkamą nuolaidą projekto sąlygoms.
Šaltoms ir kriogeninėms paslaugoms drėgmės kontrolė yra ypač svarbi. Integruotas sandarinimo flanšas gali suteikti apibrėžtą gretimos izoliacijos apvalkalo ir garų barjero sujungimo tašką. Tinkamas lauko sandarinimas padeda apriboti drėgmės patekimą, o tai kitu atveju gali pabloginti izoliacijos savybes ir padidinti korozijos riziką.
Slankioji sąsaja taip pat turi būti tinkamai apsaugota nuo statybinių šiukšlių, vandens ir kitų teršalų. Galutinė korpuso ir sandarinimo detalė turi būti patvirtinta pagal gamintojo patvirtintus brėžinius.
Izoliacijos ir slydimo funkcijų integravimas gali pagerinti montavimo nuoseklumą ir sumažinti įprastas problemas vamzdžių atramų vietose.
Šie pranašumai priklauso nuo teisingos inžinerijos ir įrengimo. Slankioji atrama negali kompensuoti netinkamo vamzdžio įtempio modelio, netinkamo izoliacijos stiprumo, nepakankamos eigos ar prastai sandarios garų barjero.
Medžiagos pasirinkimas yra vienas iš svarbiausių žingsnių nustatant iš anksto izoliuotą vamzdžio slydimo atramą. Izoliacija turi atlaikyti eksploatacinę temperatūrą ir gniuždymo apkrovą, išlaikant priimtinas šilumines charakteristikas. Stumdomos medžiagos taip pat turi būti suderinamos su numatoma apkrova, judėjimu, aplinka ir priežiūros reikalavimais.
| Taikymas | Galima izoliacinė medžiaga | Pagrindinio pasirinkimo svarstymas |
|---|---|---|
| Atšaldytas vanduo ir sūrymas | Didelio tankio PIR | Šilumos laidumas, atsparumas drėgmei ir gniuždymo stipris |
| Žemos temperatūros proceso vamzdynas | PIR arba korinis stiklas | Projektinė temperatūra, garų kontrolė ir laikomoji galia |
| Kriogeniniai vamzdynai | Korinis stiklas | Tinka itin žemai temperatūrai ir apsaugai nuo drėgmės |
| Garo ir karšto proceso linijos | Kalcio silikatas | Temperatūros įvertinimas, mechaninis stiprumas ir šiluminis našumas |
| Specializuotos aukštos temperatūros programos | Perlito arba mikroporinė izoliacija | Projektui būdingos temperatūros ribos ir gniuždymo elgsena |
Kaip aprašyta Tianshun iš anksto izoliuotų vamzdžių slydimo atramos gaminio puslapyje, medžiagų parinktys gali apimti eksploatavimo sąlygas nuo maždaug -196°C iki +650°C, priklausomai nuo pasirinktos izoliacijos ir konkrečios konstrukcijos. Šie galutiniai taškai neturėtų būti interpretuojami kaip universalus kiekvienos konfigūracijos įvertinimas.
Prieš patvirtindami galutinę specifikaciją, inžinieriai turėtų patvirtinti leistiną darbinę temperatūrą, gniuždymo stiprumą projektinėje temperatūroje, izoliacijos storį, slydimo medžiagos ribas ir visų komponentų suderinamumą.
Pasirinkus atramą tik pagal vardinį vamzdžio skersmenį, gali prireikti brangių projektų peržiūrų. Patikimoje specifikacijoje kartu atsižvelgiama į mechaninius, šiluminius ir montavimo reikalavimus.
Nustatykite normalią darbinę temperatūrą, mažiausią ir didžiausią projektinę temperatūrą, slėgio sąlygas ir atitinkamus paleidimo arba išjungimo scenarijus. Šie veiksniai turi įtakos izoliacijos pasirinkimui ir numatomam vamzdyno judėjimui.
Pateikite darbinio vamzdžio svorį, skysčio svorį, izoliacijos ir apvalkalo svorį, taikomas dinamines apkrovas ir atitinkamas hidrobandymo apkrovas. Izoliacijos blokas turi būti patikrintas pagal valdančiosios apkrovos atvejį, o ne tik su įprastu darbiniu svoriu.
Norėdami nustatyti numatomą judėjimą atramos vietoje, naudokite patvirtintą vamzdyno įtempių analizę. Patvirtinkite važiavimo kryptį, projektinį poslinkį, slankiojančios sąsajos matmenis ir reikalingą tarpą.
Nurodykite vamzdžio išorinį skersmenį, izoliacijos medžiagą, izoliacijos storį ir garų barjero reikalavimus. Atramos geometrija turi sutapti su gretima izoliacijos sistema ir vengti tarpų ar pažeidžiamų sandarinimo perėjimų.
Nustatykite, ar atramai reikia standartinės slankiojančios konfigūracijos, šoninių kreipiamųjų plokščių ar kitų su projektu susijusių apribojimų. Valdomos atramos gali leisti ašinį judėjimą, tuo pačiu ribodamos šoninį poslinkį, tačiau suvaržymo vietos turi būti suderintos su bendra vamzdyno įtempių konstrukcija.
Norėdami gauti platesnę paramos konfigūracijų apžvalgą, peržiūrėkite „Tianshun“ pramoninių vamzdžių atramų asortimentą ir suderinkite pasirinktą atramą su visu projekto palaikymo grafiku.
Šios atramos ypač naudingos ten, kur vamzdynui reikalinga šiluminė apsauga ir kontroliuojamas judėjimas. Įprastos programos apima:
Apsvarstykite galimybę įrengti atšaldyto vandens vamzdyną drėgname pramoniniame pastate. Jei įprastinė plieninė atrama nutraukia izoliaciją, aplink atramą gali susidaryti kondensatas, galintis prisidėti prie korozijos ir izoliacijos pablogėjimo. Tinkamai parinkta iš anksto izoliuota slankioji atrama gali sumažinti šį šilumos tiltelį, o vamzdis gali judėti taip, kaip numatyta.
Tikrasis rezultatas priklauso nuo izoliacijos specifikacijų, atraminių apkrovų, aplinkos sąlygų, įrengimo kokybės ir visos garų barjerinės sistemos tęstinumo.
Projekto pirkimų komandoms visa techninė apklausa padeda gamintojams parengti tikslesnę citatą ir sumažina specifikacijų spragų riziką.
Prieš prašydami pasiūlymo, paruoškite šią informaciją:
Paprašykite gamintojo patvirtinti projektavimo prielaidas, leistinas apkrovas, izoliacijos savybes, slydimo eigą ir sąsajos detales. Jei reikia, suorganizuokite trečiosios šalies patikrinimą arba patikrinimą kaip atskirai apibrėžtą projekto paslaugą.
Gamyklinė patikra ir dokumentacija gali pagerinti atsekamumą, tačiau pirkėjai turėtų atskirti vidines kokybės patikras ir nepriklausomos akredituotos trečiosios šalies atliekamus bandymus. Prieš pradedant gamybą, reikia susitarti dėl patikrinimo apimties.
Standartinis vamzdžio batas pirmiausia palaiko dujotiekį, todėl aplink jį gali reikėti nupjauti ir rekonstruoti izoliaciją. Iš anksto izoliuota vamzdžio slydimo atrama sujungia apkrovą laikantį izoliacijos bloką ir slankiojančią sąsają, padedančią išsaugoti šilumos izoliaciją ir prisitaikyti prie nurodyto judėjimo.
Veikimo diapazonas priklauso nuo izoliacinės medžiagos ir visos surinkimo konstrukcijos. „Tianshun“ pateikia parinkčių, kurios svyruoja nuo maždaug -196 °C tinkamos kriogeninės konfigūracijos iki +650 °C tinkamos aukštos temperatūros izoliacijos. Turi būti patvirtintas tikrasis leistinas diapazonas pasirinktoms medžiagoms, apkrovoms ir eksploatavimo sąlygoms.
Reikalinga eiga nustatoma atliekant vamzdyno įtempių analizę, atsižvelgiant į šiluminį plėtimąsi arba susitraukimą, atramos vietą, judėjimo kryptį ir atitinkamus veikimo scenarijus. Slydimo paviršius turi užtikrinti pakankamą judėjimą nepasiekdamas mechaninių ribų.
Taip. Kreipiančiosios plokštės gali būti įtrauktos į tinkamas konfigūracijas, kad būtų galima judėti ašiniu būdu, tuo pačiu sulaikant šoninį poslinkį. Kreipiklių išdėstymas ir tarpai turi būti suderinti su vamzdynų įtempių analize ir projekto atramos projektu.
Atsižvelgiant į sutartą tiekimo apimtį, dokumentuose gali būti plieno medžiagų sertifikatai, izoliacinės medžiagos duomenų lapai, slydimo trinties bandymo informacija, matmenų tikrinimo ataskaitos ir atitinkami gamyklos patikrinimo įrašai. Pirkimo specifikacijoje patvirtinkite reikiamus standartus, atsekamumą ir visus trečiųjų šalių testavimo reikalavimus.
Patikima iš anksto izoliuota vamzdžio slydimo atrama turi subalansuoti konstrukcinę apkrovą, šilumos izoliaciją, slydimą ir apsaugą nuo drėgmės. Šių reikalavimų traktavimas kaip vienas suderintas projektas padeda sumažinti įrengimo neapibrėžtumą ir palaiko ilgalaikį dujotiekio patikimumą.
„Tianshun“ gamina vamzdynų pagalbinius produktus savo Jangdžou gamykloje nuo 2012 m. ir tiekia sprendimus pramoniniams vamzdynams, įskaitant garą, atšaldytą vandenį ir kriogenines paslaugas. Peržiūrėję vamzdžių matmenis, izoliacijos reikalavimus, projektines apkrovas ir judėjimo duomenis, inžinierių komanda gali padėti nustatyti tinkamą atramos konfigūraciją ir paaiškinti jūsų projektui reikalingus dokumentus.
Jei perkate individualųIš anksto izoliuotas vamzdžių slydimo atramasprieš pateikdami užklausą dėl naujos instaliacijos arba esamo dujotiekio atnaujinimo, paruoškite vamzdžių palaikymo grafiką, izoliacijos specifikacijas ir įtempių analizės duomenis. Apsilankykite „Tianshun“ produkto puslapyje, kad peržiūrėtumėte galimą dizaino metodą irsusisiekite su mumisaptarti savo techninius reikalavimus, medžiagų galimybes, patikros apimtį ir projekto pristatymo poreikius.
