Tianšunas, pramoninių vamzdynų komponentų, reikmenų gamintojasMetal dumplių išsiplėtimo jungtissprendimai, skirti prisitaikyti prie šiluminio plėtimosi, sugerti dujotiekio judėjimą ir palaikyti patikimą veikimą sudėtingomis pramonės sąlygomis. Pasirinkę tinkamą dumplių medžiagą, judėjimo konfigūraciją ir slėgio reitingą, inžinieriai gali sumažinti per didelį vamzdynų įtempimą, apsaugoti prijungtą įrangą ir pagerinti ilgalaikį pramoninių vamzdynų sistemų veikimą.

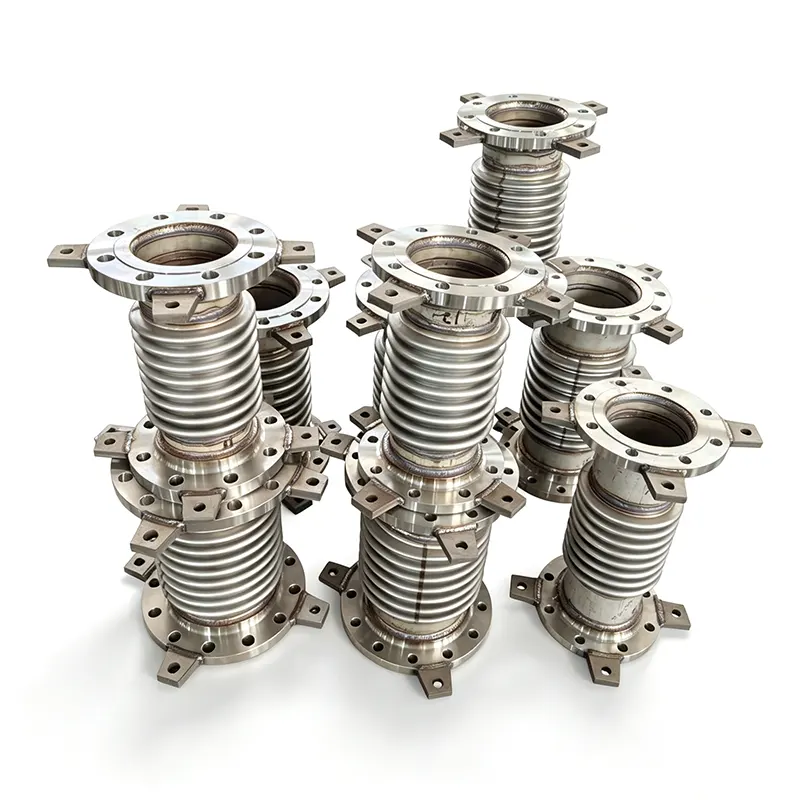

Metalinė silfoninė kompensacinė jungtis yra lankstus vamzdyno komponentas, kompensuojantis matmenų pokyčius, atsiradusius dėl temperatūros svyravimų, mechaninio poslinkio ir pasirinktų eksploatacinių apkrovų. Jos gofruotos metalinės silfonai gali judėti ašiniu, šoniniu arba kampiniu, priklausomai nuo konstrukcijos. Įprastos programos apima energijos gamybą, naftos chemijos perdirbimą, centralizuotą šildymą, vandens valymą ir pramoninę gamybą. Norint pasirinkti tinkamą jungtį, reikia atidžiai įvertinti darbinį slėgį, temperatūrą, skysčių suderinamumą, judėjimo reikalavimus, nuovargio tarnavimo laiką ir montavimo sąlygas. Šiame vadove paaiškinama, kaip veikia metalinės silfoninės kompensacinės jungtys, palyginamos įprastos konfigūracijos, pateikiami medžiagų pasirinkimo aspektai ir pabrėžiami kokybės patikrinimai, kuriuos pramoniniai pirkėjai turėtų aptarti su kvalifikuotu tiekėju, pvz., Tianshun.
Metalinė silfoninė kompensacinė jungtis yra lanksti jungtis, sumontuota vamzdynų sistemoje, kad būtų galima judėti išlaikant reikiamą slėgio ribą. Pagrindinis jo komponentas yra plonasienis metalinis silfonas, suformuotas iš daugybės bangų. Šios bangos leidžia kontroliuoti deformaciją, nereikalaujant, kad visas vamzdis laisvai judėtų.
Skirtingai nuo standžios vamzdžio jungties, kuri perkelia šiluminį poslinkį į aplinkinius komponentus, tinkamai sukonstruota kompensacinė jungtis suteikia tam tikrą judėjimo vietą. Tai padeda valdyti apkrovas, perduodamas į vamzdžių inkarus, atramas, siurblius, vožtuvus ir šilumokaičius.
Įprastą surinkimą gali sudaryti:
Tinkama konstrukcija priklauso nuo vamzdynų išdėstymo, eksploatacinės aplinkos ir inžinerinių skaičiavimų. Norėdami gauti informacijos apie gaminį, apsilankykite Tianshun metalinių dumplių plėtimosi jungties produkto puslapyje.
Pramoniniai vamzdynai plečiasi, kai jų temperatūra pakyla, ir susitraukia, kai jie atvės. Įrangos vibracija, montavimo tolerancijos ir konstrukcijos poslinkis gali sukelti papildomą judėjimą. Jei šie pokyčiai nebus tinkamai pritaikyti, jie gali padidinti vamzdynų ir prijungtos įrangos apkrovą.
Gofruotasis silfonas elastingai deformuojasi neperžengdamas numatytos judėjimo ribos, sugerdamas nurodytą poslinkio dalį. Priklausomai nuo jungties konfigūracijos, judėjimas gali vykti viena kryptimi arba kelių krypčių deriniu.
Slėgio trauka yra dar vienas svarbus aspektas. Vidinis slėgis, veikiantis efektyviąją silfono sritį, gali sukurti jėgą, kurią turi suvaržyti arba subalansuoti sistemos konstrukcija. Priklausomai nuo naudojimo, gali prireikti inkarų, kreiptuvų, trauklių ir slėgio subalansuotų konfigūracijų.
Todėl metalinė silfoninė kompensacinė jungtis turėtų būti parinkta atliekant bendrą vamzdyno lankstumo ir įtempių analizę, o ne kaip atskiras priedas.
Metalinės silfoninės kompensacinės jungtys atitinka apskaičiuotą šiluminį poslinkį karšto ir šalto vamzdynų sistemose. Tai gali padėti sumažinti pernelyg dideles apkrovas, atsirandančias dėl riboto plėtimosi ir susitraukimo, jei jungtis yra tinkamo dydžio ir sumontuota.
Nekontroliuojamos vamzdynų apkrovos gali paveikti siurblio purkštukus, vožtuvų jungtis, turbinos sąsajas ir šilumokaičio jungtis. Tinkamai sukonstruota kompensacinė jungtis gali padėti valdyti šias apkrovas, leisdama atlikti nurodytą judėjimą vamzdyno sistemoje.
Nerūdijantis plienas ir pasirinktos labai legiruotų silfonų medžiagos gali būti nurodytos įvairiems slėgio, temperatūros ir proceso terpių deriniams. Atitinkama medžiagos klasė turi būti patvirtinta atsižvelgiant į faktinį cheminį poveikį ir eksploatavimo sąlygas.
Ašinis, universalus, šarnyrinis, kardaninis ir subalansuotas slėgis suteikia skirtingus būdus, kaip prisitaikyti prie judėjimo. Tai leidžia inžinieriams suderinti jungties konfigūraciją su vamzdynų išdėstymu, o ne pasikliauti vienu dizainu kiekvienai programai.
Šie pranašumai priklauso nuo tinkamos inžinerijos, medžiagų suderinamumo, tinkamų atramų ir gamintojo montavimo reikalavimų laikymosi. Kompensacinė jungtis negali kompensuoti netinkamos vamzdžio atramos arba netinkamai suprojektuotos inkaro sistemos.
Skirtingos kompensatorių konfigūracijos atitinka skirtingus judėjimo ir slėgio ir traukos reikalavimus. Šių skirtumų supratimas padeda pirkėjams pasirinkti tinkamą produktą.
| Jungties tipas | Pirminis judėjimas | Tipiškas dizaino svarstymas |
|---|---|---|
| Ašinė plėtimosi jungtis | Ašinis suspaudimas ir išplėtimas | Norint valdyti vamzdynų sistemą, reikalingi tinkami inkarai ir kreiptuvai. |
| Universali kompensacinė jungtis | Visų pirma, šoninis judėjimas su kampine galia, priklausomai nuo konstrukcijos | Dvi dumplės, sujungtos centrine rite, suteikia didesnį judėjimo lankstumą. |
| Šarnyrinė kompensacinė jungtis | Kampinis judėjimas apibrėžtoje plokštumoje | Vyrių aparatūra kontroliuoja judėjimą ir padeda sulaikyti slėgio trauką. |
| Gimbalo išsiplėtimo jungtis | Kampinis judėjimas keliose plokštumose | Gimbalinė įranga valdo sukimąsi valdydama slėgio trauką. |
| Slėgio subalansuota kompensacinė jungtis | Judėjimas pagal konkrečią konfigūraciją | Sukurta subalansuoti slėgio trauką ten, kur įprastas suvaržymas netinka. |
| Išorinio slėgio kompensacinė jungtis | Ašinis judėjimas, priklausomai nuo konstrukcijos | Gali būti tinkamas naudoti, kai reikalinga didelė ašinio suspaudimo galia. |
Kiekvienos konfigūracijos judėjimo pajėgumas priklauso nuo jos geometrijos, silfono konstrukcijos, slėgio, temperatūros ir nuovargio reikalavimų. Inžinieriai turėtų patvirtinti leistinus kombinuotus judesius, o ne pridėti atskirų judėjimo įvertinimų be patikrinimo.
Medžiagos pasirinkimas turi įtakos atsparumui korozijai, atsparumui temperatūrai, lankstumui ir nuovargiui. Tinkamoje specifikacijoje turi būti atsižvelgiama į proceso terpę ir mechanines veikimo metu patiriamas sąlygas.
„Tianshun“ paskelbtoje produkto informacijoje pateikiamos šios tipinės parinktys. Tai yra atskaitos diapazonai ir neturėtų būti interpretuojami kaip tuo pačiu metu kiekvieno dizaino įvertinimai.
| Parametras | Paskelbtas tipinis diapazonas arba parinktis | Ką pirkėjai turėtų patvirtinti |
|---|---|---|
| Nominalus skersmuo | DN50–DN3000; gali būti svarstomi didesni arba nestandartiniai dydžiai | Faktinis jungties dydis, akis į akį ilgis ir piešimo reikalavimai |
| Projektinis slėgis | PN10, PN16, PN25, PN40 | Slėgis esant nurodytai darbinei temperatūrai |
| Projektinė temperatūra | -196°C iki +800°C | Leidžiama temperatūra pasirinktai medžiagai ir konstrukcijai |
| Dumplių medžiaga | SS304, SS316L, Inconel 625 ir kitos parinktys | Suderinamumas su korozija ir medžiagų sertifikatas |
| Jungtys | Flanšiniai arba suvirinti galai | Taikomi flanšo standartai, matmenys ir suvirinimo reikalavimai |
| Nuovargio gyvenimas | 1 000, 3 000 arba 5 000 ciklų tam tikroms konstrukcijoms | Apskaičiuota ciklo trukmė esamomis judėjimo ir slėgio sąlygomis |
Turi būti patikrintas pasirinktos jungties tikrasis leistinas slėgis, temperatūra ir judėjimas. Šie parametrai yra vienas nuo kito priklausomi, o reikliausia vienos kategorijos vertė automatiškai netaikoma pasikeitus kitoms eksploatavimo sąlygoms.
Metalinės silfoninės kompensacinės jungtys naudojamos įvairiose pramonės šakose, kuriose svarbus kontroliuojamas vamzdynų judėjimas ir patikimas izoliavimas.
Kiekvienam pritaikymui inžinieriai turėtų įvertinti skysčio sudėtį, projektinį slėgį, darbinę temperatūrą, paleidimo ir išjungimo ciklus, vibraciją ir galimas trumpalaikes apkrovas. Šios detalės nustato, ar metalinė silfoninė jungtis yra tinkama ir kokią konfigūraciją reikia nurodyti.
Patikimas atrankos procesas prasideda nuo tikslių eksploatacinių duomenų. Pasirinkus jungtį tik pagal vardinį vamzdžio skersmenį, gali atsirasti netinkamas judėjimo pajėgumas arba netinkamas slėgis.
„Tianshun“ siūlo standartines ir pritaikytas metalinių silfonų kompensacinių jungčių galimybes. Nestandartinių sistemų atveju dalijimasis vamzdynų brėžiniais ir eksploataciniais duomenimis padeda inžinierių komandai įvertinti reikiamą konfigūraciją ir specifikacijas.
Netgi tinkamai suprojektuota kompensacinė jungtis gali sugesti anksčiau laiko, jei ji sumontuota neteisingai arba bus judama už nustatytų ribų. Todėl montuojant ir prižiūrint reikia vadovautis patvirtintais brėžiniais ir gamintojo instrukcijomis.
Techninės priežiūros metu patikrinkite, ar nėra matomų deformacijų, korozijos, nuotėkio, neįprastos vibracijos ir apsauginių komponentų pažeidimų. Peržiūrėkite visus darbo sąlygų pokyčius, kurie gali turėti įtakos nuovargiui arba judėjimo pajėgumui. Patikrinimo intervalai turėtų būti pagrįsti aptarnavimo sunkumu, įrangos kritiškumu ir taikoma techninės priežiūros programa.
Aukšto slėgio, aukštos temperatūros arba pavojingų terpių sistemų patikrinimą ir remontą turi atlikti kvalifikuoti darbuotojai, laikydamiesi atitinkamų saugos procedūrų. Sugadintos dumplės neturėtų būti grąžinamos naudoti be atitinkamo inžinerinio įvertinimo.
Pagrindinis jo tikslas – pritaikyti tam tikrą vamzdyno judėjimą, kurį sukelia šiluminis plėtimasis, susitraukimas ar kitoks poslinkis, kartu padedant valdyti vamzdynų sistema perduodamas apkrovas.
Ašinė kompensacinė jungtis pirmiausia suspaudžia ir ištiesia išilgai vamzdžio vidurio linijos. Universalioje kompensacinėje jungtyje naudojami du dumpliniai elementai, atskirti centrine rite, kad būtų užtikrintas didesnis šoninis judėjimas, o papildoma kampinė galimybė priklauso nuo konstrukcijos.
Nėra vienos geriausios medžiagos kiekvienai programai. SS304, SS316L, SS321, Inconel 625 ir kiti lydiniai gali būti tinkami skirtingomis sąlygomis. Pasirinkimas turėtų būti pagrįstas skysčių suderinamumu, temperatūra, slėgiu, nuovargio reikalavimais ir gamintojo inžineriniu vertinimu.
Tarnavimo laikas priklauso nuo judėjimo ciklų skaičiaus ir dydžio, slėgio, temperatūros, korozijos, vibracijos, montavimo kokybės ir priežiūros. Užuot pasikliaukite universaliu eksploatavimo trukmės įverčiu, paprašykite nuovargio trukmės apskaičiavimo pagal nurodytą eksploatacinį apvalkalą.
Ne. Kompensacinės jungtys paprastai nepakeičia poreikio naudoti tinkamas vamzdžių atramas, inkarus ir kreipiklius. Šie komponentai kontroliuoja vamzdžio svorį, išlygiavimą ir judėjimą taip, kad jungtis veiktų neperžengiant projektinių ribų.
„Tianshun“ gaminio informacijoje aprašomi standartiniai ir pritaikyti dizainai, įskaitant nestandartinius matmenis ir skirtingas medžiagų parinktis. Pirkėjai turėtų pateikti brėžinius, eksploatavimo sąlygas, judėjimo reikalavimus ir prijungimo detales, kad patvirtintų pagrįstumą ir gautų konkrečiam projektui skirtą pasiūlymą.
Metalinė dumplių plėtimosi jungtis yra svarbi pramoninių vamzdynų sistemų sudedamoji dalis, kuri turi prisitaikyti prie šiluminio judėjimo, valdyti poslinkį ir apsaugoti prijungtą įrangą nuo pernelyg didelių mechaninių apkrovų. Patikimas veikimas priklauso nuo tinkamos dumplių medžiagos pasirinkimo, judėjimo konfigūracijos, slėgio įvertinimo ir nuovargio trukmės, kartu užtikrinant tinkamą montavimą ir atramos konstrukciją. „Tianshun“ siūlo standartinius ir pritaikytus sprendimus, atitinkančius įvairius pramoninių vamzdynų reikalavimus, su medžiagų atsekamumo ir tikrinimo galimybėmis, aprašytomis produkto informacijoje. Norėdami nustatyti savo projektui tinkamą konfigūraciją, peržiūrėkite Tianshun metalinių silfonų plėtimosi jungties specifikacijas irsusisiekite su mumissu savo eksploatavimo parametrais, techniniais brėžiniais ir pirkimo reikalavimais, kad aptartumėte medžiagų pasirinkimą, pritaikytą dizainą ir jūsų vamzdynų sistemai pritaikytą sprendimą.
