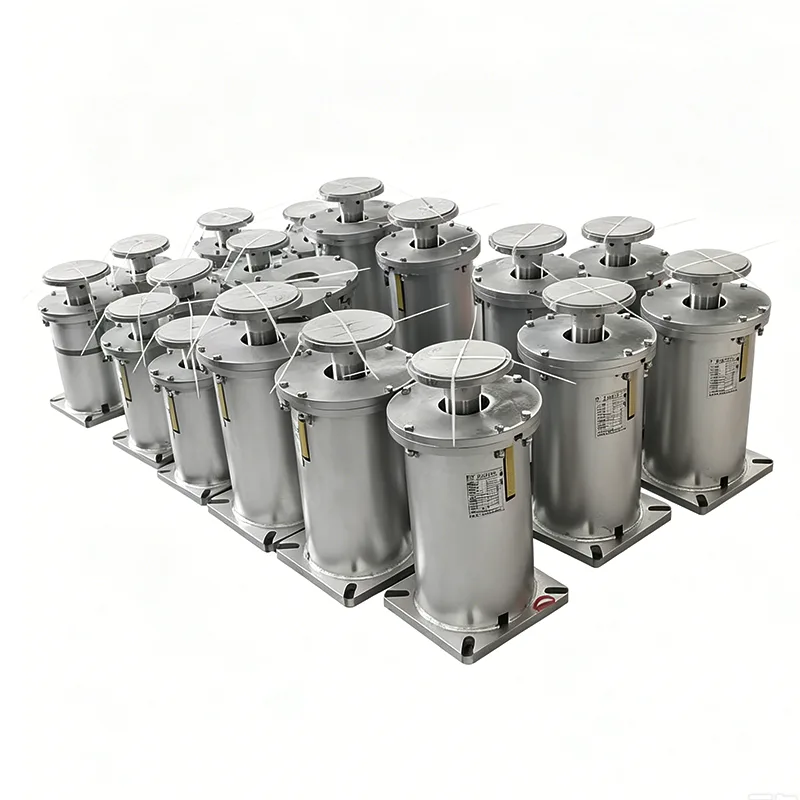

Kintama spyruoklinė vamzdyno atramayra esminis komponentas pramoninėms vamzdynų sistemoms, kurios patiria vertikalų judėjimą dėl šiluminio plėtimosi, susitraukimo, vibracijos ar besikeičiančių eksploatavimo sąlygų.Tianšunasgamina standartizuotus ir pritaikytus spyruoklių atramos sprendimus, skirtus subalansuoti vamzdynų apkrovas, pritaikyti kontroliuojamą poslinkį ir padėti apsaugoti prijungtą įrangą sudėtingose srityse, tokiose kaip elektrinės, naftos chemijos įrenginiai, naftos ir dujų sistemos ir vandens valymo projektai.
Tinkamai sukonstruota vamzdžių atraminė sistema turi ne tik išlaikyti statinį dujotiekio svorį. Pramoniniai vamzdynai gali judėti kintant temperatūrai ir eksploatavimo sąlygoms, sukurdami papildomas jėgas prie atramų, įrangos purkštukų, vožtuvų, flanšų ir konstrukcinių jungčių. Kintamoji vamzdyno spyruoklinė atrama naudoja elastines spyruoklės charakteristikas, kad užtikrintų nuolatinę atramą ir leidžia kontroliuoti vertikalų judėjimą. Šiame straipsnyje paaiškinamas jo veikimo principas, pagrindiniai komponentai, techninės specifikacijos, pritaikymas, pasirinkimo faktoriai ir gamybos aspektai, padedant inžinieriams ir pramonės pirkėjams suprasti, kada kintamoji spyruoklinė atrama yra tinkamas sprendimas.
Turinys
- Kas yra kintamoji vamzdyno spyruoklinė atrama?
- Kodėl reikalinga kintama spyruoklinė parama?
- Kaip veikia kintama spyruoklinė atrama?
- Kokios yra pagrindinės techninės specifikacijos?
- Kokie yra pagrindiniai komponentai?
- Kokie yra pagrindiniai privalumai?
- Kur naudojama kintama spyruoklinė atrama?
- Kaip pasirinkti tinkamą pavasario paramą?
- Kodėl svarbi gamybos kokybė?
- Kaip tai palyginti su kitomis vamzdžių atramomis?
- Dažnai užduodami klausimai
- Išvada
Kas yra kintamoji vamzdyno spyruoklinė atrama?
Kintamoji vamzdyno spyruoklinė atrama yra elastinga mechaninė atrama, skirta vamzdyno svoriui išlaikyti ir vertikaliam poslinkiui. Užuot visiškai apribojęs vamzdyno judėjimą, jis naudoja spyruoklinį mechanizmą, kad sukurtų atraminę jėgą, kuri kinta priklausomai nuo spyruoklės įlinkio.
Ši konstrukcija ypač naudinga pramoniniams vamzdynams, kuriuos veikia temperatūros svyravimai. Pavyzdžiui, garo vamzdynas gali judėti vertikaliai, nes eksploatacijos metu įkaista, o po išjungimo susitraukia. Tvirta atrama gali apriboti šį judėjimą ir perkelti nepageidaujamas jėgas į vamzdynų sistemą. Kintama spyruoklinė atrama užtikrina valdomą lankstumą ir toliau nešant reikiamą apkrovą.
„Tianshun“ gamina vamzdynų pagalbinius produktus nuo 2012 m. ir praneša, kad tiekia daugiau nei 800 000 rinkinių pramonės projektams visame pasaulyje. Jo kintamų spyruoklių atramų asortimentas apima daugybę konfigūracijų, apkrovos pajėgumų, važiavimo parinkčių ir pritaikytų sprendimų įvairiems inžineriniams reikalavimams.
Kodėl reikalinga kintama spyruoklinė parama?
Vamzdynų inžinerija apima pusiausvyrą tarp struktūrinės paramos ir kontroliuojamo judėjimo. Vamzdynas turi išlikti tinkamai paremtas nesukeliant pernelyg didelio antrinio įtempio, kai eksploatacijos metu pasikeičia jo padėtis.
- Šiluminis judėjimas:Galima valdyti vertikalią poslinkį, kurį sukelia šildymas ir vėsinimas.
- Apkrovos paskirstymas:Išlaiko nuolatinį vamzdžių ir susijusių komponentų palaikymą.
- Streso valdymas:Padeda sumažinti pernelyg dideles jėgas, perduodamas prijungtai įrangai.
- Vibracijos valdymas:Suteikia elastingą atramos mechanizmą vamzdynų sistemoms valdyti.
- Įrangos apsauga:Padeda sumažinti nepageidaujamą apkrovą aplink jautrius purkštukus, flanšus ir jungtis.
- Inžinerinis lankstumas:Atsižvelgiant į montavimo sąlygas, galima pasirinkti skirtingas konfigūracijas.
Teisingas pasirinkimas turėtų būti pagrįstas faktiniais inžineriniais parametrais, o ne vien vamzdžio skersmeniu. Dujotiekio svoris, darbinė temperatūra, vertikalus poslinkis, montavimo padėtis ir laisva konstrukcinė erdvė turi įtakos atramos pasirinkimui.
Kaip veikia kintama spyruoklinė atrama?
Pagrindinis veikimo principas pagrįstas spyruoklės elastingumu. Kai vamzdynas juda vertikaliai, spyruoklė pasislenka ir atitinkamai pasikeičia jos atraminė jėga. Tai leidžia atramai sekti vamzdyno judėjimą ir toliau nešti krovinį.
Kai palaikomas vamzdynas juda žemyn, spyruoklė dar labiau suspaudžiama ir jos atraminė jėga didėja. Kai vamzdynas juda aukštyn, sumažėja spyruoklės suspaudimas ir sumažėja atraminė jėga. Gautas apkrovos pokytis kontroliuojamas numatytame veikimo diapazone.
Dėl šios charakteristikos kintamos spyruoklių atramos yra tinkamos sistemoms, kuriose tikimasi vertikalaus šiluminio judėjimo, tačiau yra priimtinas tam tikras apkrovos pokytis. Tais atvejais, kai reikalingas itin mažas atraminės jėgos svyravimas dideliame judėjimo diapazone, inžinieriai gali apsvarstyti galimybę naudoti nuolatinę spyruoklinę atramą.
Kokios yra pagrindinės techninės specifikacijos?
Techninės specifikacijos turi atitikti faktinį vamzdyno projektą. „Tianshun“ siūlo daugybę konfigūracijų, skirtų skirtingoms pramoninės veiklos sąlygoms.
| Specifikacija | Tipiškas diapazonas arba parinktis | Inžinerinis tikslas |
|---|---|---|
| Palaikymo konfigūracija | Tipas A, B, C, D, E, F, G | Suteikia montavimo lankstumo |
| Pavasario dydis | Nr. 0–Ne. 22 | Atitinka skirtingus apkrovos reikalavimus |
| Kelionių diapazonas | 30, 60, 90, 120, 180 mm | Atlaiko įvairius vertikalius judesius |
| Eksploatacinė apkrova | 0,2–400 kN | Palaiko įvairias vamzdynų apkrovas |
| Judėjimo kryptis | Aukštyn / žemyn | Atitinka numatomą šiluminį poslinkį |
| Apkrovos kintamumas | ≤25% standartas | Valdo atraminės jėgos kitimą |
| Būsto medžiaga | Anglies plienas Q235/Q355 | Suteikia konstrukcijos tvirtumo |
| Paviršiaus apdorojimas | Karštai cinkuotas / Dažytas | Pagerina aplinkos patvarumą |
Kadangi eksploatavimo sąlygos kiekviename projekte skiriasi, šios vertės turėtų būti traktuojamos kaip atrankos nuorodos, o ne kaip konkrečiam projektui būdingų inžinerinių skaičiavimų pakaitalas.
Kokie yra pagrindiniai komponentai?
Kintamoji spyruoklinė atrama paprastai sujungia kelis mechaninius komponentus į vieną valdomą atramos mazgą. Kiekviena dalis prisideda prie patikimo veikimo ir montavimo.
- Sraigtinė spyruoklė:Pagrindinis elastinis elementas, sukuriantis atraminę jėgą.
- Viršutinės ir apatinės jungiamosios plokštės:Sujunkite atramą su dujotiekio mazgu ir konstrukciniais elementais.
- Apkrovos indikatorius:Pateikiama informacija apie spyruoklės padėtį, apkrovą arba poslinkį.
- Užrakinimo įtaisas:Padeda apsaugoti spyruoklę transportavimo, montavimo ir paleidimo metu.
- Apsauginis korpusas:Padeda apsaugoti spyruoklės mechanizmą nuo dulkių, lietaus vandens ir aplinkos teršalų.
Reikalingiems pramoniniams projektams renkantis komponentus reikia atsižvelgti į darbo temperatūrą, korozijos poveikį, apkrovos sąlygas, priežiūros reikalavimus ir montavimo aplinką.
Kokie yra pagrindiniai privalumai?
Pagrindinis kintamos spyruoklinės vamzdyno atramos pranašumas yra galimybė suderinti apkrovos atramą su kontroliuojamu vertikaliu judėjimu. Dėl to tai praktiškas pasirinkimas daugeliui termiškai aktyvių vamzdynų sistemų.
- Valdomas šiluminis poslinkis:Spyruoklinis mechanizmas seka vertikalią vamzdžio judėjimą visiškai nesuvaržydamas vamzdyno.
- Numatomas apkrovos pokytis:Atraminė jėga kinta priklausomai nuo spyruoklės įlinkio suprojektuotame diapazone.
- Platus specifikacijų pasirinkimas:Įvairūs spyruoklių dydžiai ir eigos diapazonai leidžia inžinieriams suderinti atramos pajėgumus su projekto reikalavimais.
- Lankstus montavimas:Įvairios atramos konfigūracijos gali pritaikyti skirtingus konstrukcinius išdėstymus.
- Priežiūros patogumas:Moduliniai komponentai gali supaprastinti patikrinimą, keitimą ir techninę priežiūrą.
- Tinkinimas:Nestandartiniams projektams galima atsižvelgti į specialius apkrovos, poslinkio, medžiagų ar matmenų reikalavimus.
Kur naudojama kintama spyruoklinė atrama?
Kintamos spyruoklinės atramos dažniausiai naudojamos pramoninėms vamzdynų sistemoms, kuriose normalios eksploatacijos metu vyksta vertikalus judėjimas. Įprastos programos apima:
- Garo ir tiekimo vandens vamzdynai šiluminėse elektrinėse
- Kondensato ir pagalbinių vamzdynų sistemos
- Naftos chemijos proceso vamzdynai
- Šilumokaičių sujungimo vamzdynai
- Naftos ir dujų transportavimo sistemos
- Gamtinių dujų kompresorinės stotys ir vožtuvų kameros
- Centriniai šildymo tinklai
- Vandens ir nuotekų valymo įrenginiai
- Laivų ir jūrinių vamzdynų sistemos
Pavyzdžiui, aukštos temperatūros proceso linijoje dėl pakartotinio šildymo ir aušinimo gali pasikeisti vamzdžio aukštis. Tinkamai parinktos spyruoklinės atramos gali prisitaikyti prie šio judėjimo, išlaikant vamzdyno atramą viso veikimo ciklo metu.
Kaip pasirinkti tinkamą pavasario paramą?
Teisingas pasirinkimas prasideda nuo tikslių projekto duomenų. Įsigijus spyruoklinę atramą tik pagal vardinį vamzdžio dydį, gali atsirasti netinkama keliamoji galia arba važiavimo diapazonas.
Prieš prašydami pasiūlymo, inžinieriai ir pirkėjai turėtų parengti šią informaciją:
- Dujotiekio eksploatacinė apkrova
- Sumontuota arba šalta apkrova
- Eksploatacinė arba karšta apkrova
- Numatomas vertikalus poslinkis
- Judėjimo kryptis
- Darbinė temperatūra
- Vamzdyno ir izoliacijos svoris
- Montavimo vieta ir laisva erdvė
- Reikalinga medžiaga ir paviršiaus apdorojimas
- Taikomi projekto standartai ir dokumentacija
Pateikus visą informaciją, profesionalus kintamos spyruoklės atramos tiekėjas gali rekomenduoti tinkamą konfigūraciją ir išvengti nereikalingo perdarymo montuojant.
Kodėl svarbi gamybos kokybė?
Spyruoklės atramos veikimas labai priklauso nuo spyruoklių tikslumo, medžiagos kokybės, matmenų nuoseklumo, apkrovos kalibravimo ir surinkimo kokybės. Todėl gamybos kontrolė yra svarbi, kai atrama tampa svarbios pramoninės vamzdynų sistemos dalimi.
Tianšunas teigia, kad jo gamybos procesas apima žaliavų patikrinimą, CNC spyruoklių gamybą, spyruoklių veikimo bandymą, gatavo gaminio matmenų patikrinimą, apkrovos kalibravimą ir patikrinimą prieš pristatymą. Jos kokybės valdymo sistema yra sertifikuota pagal ISO 9001:2015, o įmonė teigia, kad jos gaminiai atitinka tarptautinius standartus, įskaitant CE ir API reikalavimus.
Dideliems pramoniniams užsakymams pirkėjai taip pat turėtų apsvarstyti, ar gamintojas gali pateikti tinkamus patikrinimo įrašus, krovinio duomenis, medžiagų dokumentus, informaciją apie matmenis ir techninę pagalbą. Šie dokumentai gali padėti lengviau atsekti montavimą, paleidimą ir būsimą priežiūrą.
Kaip tai palyginti su kitomis vamzdžių atramomis?
Kintamos spyruoklinės atramos nėra skirtos pakeisti visų tipų vamzdžių atramas. Tinkamas sprendimas priklauso nuo dujotiekio judėjimo dydžio ir priimtino atraminės jėgos pokyčio.
| Palyginimo faktorius | Kintama spyruoklinė atrama | Tvirtas vamzdžių atrama | Nuolatinis pavasario palaikymas |
|---|---|---|---|
| Vertikalus judėjimas | Atlaiko kontroliuojamą judėjimą | Paprastai apriboja judėjimą | Atlaiko didesnį judėjimą |
| Apkrovos variacija | Vidutinis | Gali smarkiai pasikeisti suvaržymo sąlygomis | Labai žemas |
| Tipiškas taikymas | Bendras šiluminis poslinkis | Minimalus poslinkis | Didelio poslinkio arba jautrios sistemos |
| Struktūrinis sudėtingumas | Vidutinis | Žemas | Aukštesnis |
| Išlaidų lygis | Vidutinis | Paprastai žemesnis | Paprastai aukštesnis |
Pagrindinis skirtumas yra judėjimo ir atramos jėgos santykis. Kintamoji spyruoklės atrama leidžia keisti atraminę jėgą apibrėžtame diapazone, o pastovi spyruoklės atrama skirta išlaikyti daug nuoseklesnę atraminę jėgą visame važiavimo diapazone.
Dažnai užduodami klausimai
Kokia yra pagrindinė vamzdyno kintamos spyruoklinės atramos funkcija?
Pagrindinė jo funkcija yra palaikyti dujotiekio apkrovas, tuo pačiu užtikrinant kontroliuojamą vertikalų judėjimą, kurį sukelia šiluminis plėtimasis, susitraukimas, vibracija ar besikeičiančios eksploatavimo sąlygos.
Kada vietoj standžios atramos reikia naudoti kintamą spyruoklinę atramą?
Kai eksploatacijos metu dujotiekis turi judėti vertikaliai, reikėtų atsižvelgti į kintamą spyruoklinę atramą. Tvirta atrama paprastai yra tinkamesnė ten, kur judėjimas yra minimalus ir suvaržymas yra priimtinas.
Kuo skiriasi kintamos ir pastovios spyruoklinės atramos?
Kintamoji spyruoklės atrama keičia savo atraminę jėgą, kai spyruoklė pasislenka. Nuolatinė spyruoklinė atrama sukurta taip, kad išlaikytų beveik pastovią atraminę jėgą visame nurodytame važiavimo diapazone, todėl ji naudinga tais atvejais, kai apkrovos kitimas turi būti kuo mažesnis.
Kokios informacijos reikia užsakant kintamą spyruoklinę atramą?
Svarbi informacija paprastai apima darbinę apkrovą, šaltą apkrovą, karštą apkrovą, vertikalų poslinkį, judėjimo kryptį, darbo temperatūrą, įrengimo sąlygas, laisvą erdvę, medžiagų reikalavimus ir taikomus inžinerinius standartus.
Ar Tianshun gali pasiūlyti pritaikytus spyruoklinių atramų sprendimus?
Taip. „Tianshun“ teikia standartizuotus gaminius, taip pat pritaikytus sprendimus, atitinkančius specialią apkrovą, kelionės reikalavimus, matmenis, įrengimo apribojimus, medžiagas ir paviršiaus apdorojimo reikalavimus.
Išvada
Tinkamai parinktasKintama spyruoklinė vamzdyno atramagali užtikrinti praktinę dujotiekio apkrovos palaikymo ir kontroliuojamo šiluminio judėjimo pusiausvyrą. Leidžiant vertikalų poslinkį ir išlaikant nuspėjamą atraminę jėgą, jis gali padėti valdyti vamzdynų įtempimą ir apsaugoti prijungtą įrangą energijos gamybos, naftos chemijos, naftos ir dujų, vandens valymo ir kitose pramonės srityse. Tinkamiausias modelis visada turi būti parinktas pagal faktinę apkrovą, poslinkį, temperatūrą, montavimo ir konstrukcijos reikalavimus. Standartizuotos konfigūracijos, pritaikymo galimybės, kokybės kontrolės procedūros ir techninė pagalba, Tianshun gali pasiūlyti spyruoklinių atramų sprendimus įvairiems pramoninių vamzdynų projektams. Jei planuojate naują vamzdynų sistemą, keičiate esamas atramas arba vertinate pritaikytą spyruoklinės atramos sprendimą,susisiekite su mumissu jūsų techniniais reikalavimais, kad aptartumėte tinkamą gaminio konfigūraciją ir pasiūlymą.
