Kaip didelės talpos nuolatinė spyruoklinė kabykla gali pagerinti didelių apkrovų vamzdynų saugą ir stabilumą

Aukštos temperatūros vamzdynams su dideliu vertikaliu judėjimu, tinkamos atramos pasirinkimas gali tiesiogiai paveikti įrangos saugą ir tarnavimo laiką.TianšuisuteikiaDidelės talpos nuolatinė spyruoklinė pakabareikliems pramoniniams vamzdynams, kurių apkrova iki 500 kN, eiga iki 600 mm, ir kontroliuojamas apkrovos nuokrypis, kad būtų stabili atrama šiluminio plėtimosi ir susitraukimo metu.

Nuolatinė spyruoklinė kabykla skirta išlaikyti beveik pastovią atraminę jėgą, kai vamzdynas juda vertikaliai. Ši charakteristika ypač svarbi šiluminėse elektrinėse, naftos perdirbimo gamyklose, cheminio apdorojimo įrenginiuose ir kituose įrenginiuose, kuriuose gali atsirasti didelis šiluminis poslinkis. Palyginti su įprastomis kintamomis spyruoklinėmis atramomis, didelės talpos pastovi konstrukcija padeda sumažinti nepageidaujamą apkrovos perkėlimą į vamzdžius, įrangos purkštukus, flanšus ir gretimas atramas. Šiame vadove paaiškinama, kaip sistema veikia, pagrindinės jos techninės charakteristikos, taikymo sritys, pasirinkimo svarstymai ir kokybės reikalavimai.

Turinys

1. Kas yra didelės talpos nuolatinė spyruoklinė kabykla?

2. Kaip veikia nuolatinė spyruoklinė kabykla?

3. Pagrindinės techninės specifikacijos

4. Kokie yra pagrindiniai privalumai?

5. Kur jis naudojamas?

6. Kaip pasirinkti tinkamą modelį?

7. Kokybės kontrolė ir testavimas

8. Dažnai užduodami klausimai

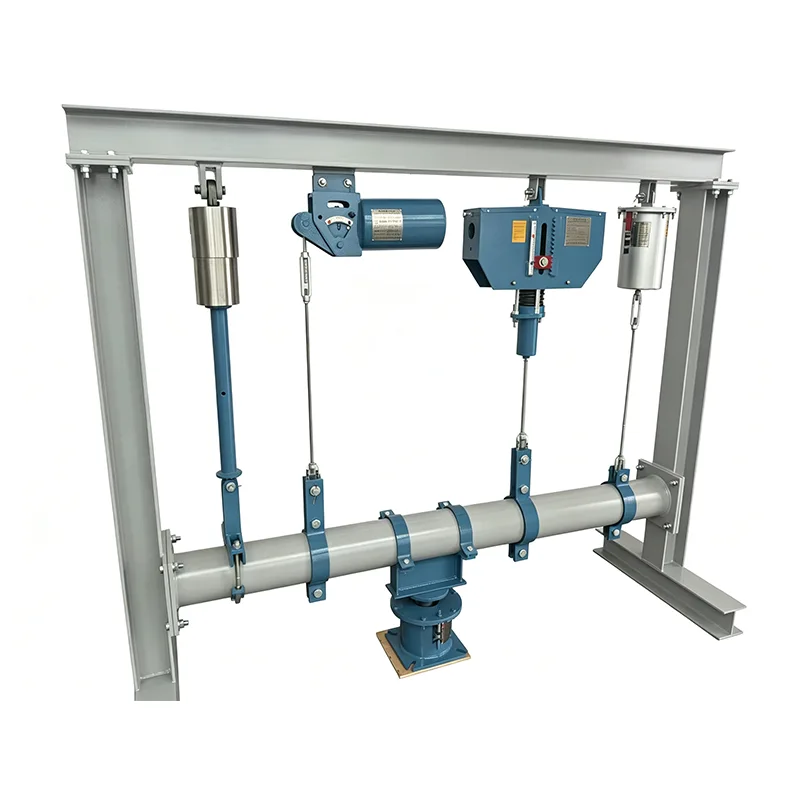

Kas yra didelės talpos nuolatinė spyruoklinė pakaba?

A Didelės talpos nuolatinė spyruoklinė pakabayra mechaninė vamzdžio atrama, skirta didelėms vertikalioms apkrovoms atlaikyti, tuo pačiu leidžiant didelį dujotiekio judėjimą su minimaliu atraminės jėgos svyravimu. Jis ypač tinka vamzdynų sistemoms, kurias veikia šiluminis plėtimasis ir susitraukimas.

Kai įkaista aukštos temperatūros vamzdynas, jo ilgis ir padėtis gali labai pasikeisti. Jei šio judėjimo metu stipriai pasikeičia atraminė jėga, vamzdžiui ir prijungtai įrangai gali būti perkeltas papildomas įtempis. Nuolatinis spyruoklinis mechanizmas sukurtas taip, kad kompensuotų šį judėjimą ir išlaikytų gana stabilią atraminę apkrovą visame veikimo diapazone.

Šiuolaikinės nuolatinės spyruoklės pakabos paprastai sujungia sunkią spyruoklę su jungtimi, švaistikliu arba svirties mechanizmu. Mechanizmo geometrija subalansuoja spyruoklės sukimo momentą ir apkrovos momentą, kai dujotiekis juda, todėl atrama gali išlaikyti beveik pastovią išėjimo jėgą.

Projektams, kuriuose naudojami labai sunkūs vamzdynai arba didelė vertikali eiga, „Tianshui“ siūlo standartines konstrukcijas, apimančias eksploatacines apkrovas nuo 0,1 kN iki 500 kN, su pritaikyta inžinerija, skirta taikymui, viršijančiam standartinį pajėgumą.

Kaip veikia nuolatinė spyruoklinė pakaba?

Darbo principas pagrįstas mechaniniu kompensavimu. Skirtingai nuo paprastos kintamos spyruoklės, kurios jėga kinta spyruoklei pasislinkus, nuolatinė spyruoklinė kabykla naudoja kruopščiai suprojektuotą mechaninę geometriją, kad kompensuotų šį pokytį.

Kai palaikomas vamzdynas juda vertikaliai, spyruoklė susispaudžia arba išsitiesia. Tuo pačiu metu jungiamasis mechanizmas keičia savo padėtį. Gautas sukimo momento santykis suprojektuotas taip, kad atramos jėga išliktų kontroliuojamo nuokrypio diapazone viso darbo eigos metu.

Tai suteikia keletą praktinių pranašumų:

• Stabili atraminė jėga šiluminio judėjimo metu.
• Sumažintas papildomas prijungtų vamzdynų įtempis.
• Mažesnė per didelės purkštuko apkrovos rizika.
• Geresnis pritaikymas dideliam vertikaliam poslinkiui.
• Pagerintas kritinių aukštos temperatūros vamzdynų stabilumas.

Konstrukcijos veiksmingumas paprastai patikrinamas atliekant apkrovos poslinkio bandymą. Tinkamai sukalibruotas agregatas turi parodyti santykinai plokščią apkrovos kreivę visame nurodytame važiavimo diapazone.

Pagrindinės techninės specifikacijos

Norint pasirinkti nuolatinę spyruoklinę pakabą, reikia daugiau nei pažvelgti į jo vardinę apkrovą. Projektuojant reikia atsižvelgti į eksploatacinę apkrovą, judėjimą, montavimo kryptį, spyruoklių medžiagą, reguliavimo galimybes ir aplinkos sąlygas.

Projektams, kurie neatitinka šių standartinių parametrų, galima sukurti pritaikytas konfigūracijas pagal reikiamą apkrovą, eigą, montavimo erdvę, jungčių matmenis, medžiagas ir taikomus vamzdynų standartus.

Kokie yra pagrindiniai privalumai?

1. Stabili apkrova šiluminio judėjimo metu

Pagrindinis pranašumas yra galimybė išlaikyti beveik pastovią atramos jėgą, kai dujotiekis juda. Tai naudinga sistemoms, kuriose atramos apkrovos pokyčiai gali paveikti jautrią įrangą arba sukurti nepageidaujamą įtempių koncentraciją.

2. Didelė apkrova

Didelės apkrovos pramoniniai vamzdynai gali turėti didelių vertikalių apkrovų savo atraminei sistemai. Standartinės konstrukcijos gali atlaikyti iki 500 kN apkrovas, o pagal užsakymą galima sukurti sprendimus, atitinkančius aukštesnius reikalavimus.

3. Didelės vertikalios kelionės

Šiluminis plėtimasis gali sukelti didelį vertikalų poslinkį. Standartinės važiavimo parinktys apima 50 mm, 100 mm, 200 mm ir 400 mm, o specialiai suprojektuoti dizainai gali pritaikyti faktinę kelionę iki 600 mm.

4. Patobulinta įrangos apsauga

Apribojant atramos jėgos kitimą, pastovus spyruoklių išdėstymas gali padėti sumažinti papildomas apkrovas, perduodamas turbinos jungtims, indo purkštukams, flanšams ir kitiems jautriems komponentams.

5. Patogus montavimas ir reguliavimas

Iš anksto nustatyti kaiščiai gali išlaikyti mechanizmą nurodytoje šaltoje padėtyje transportavimo, montavimo, hidrotestavimo ir kitų prieš eksploatacinių veiksmų metu. Baigę bandymą, kaiščius galima nuimti prieš įprastą naudojimą.

Kur jis naudojamas?

Nuolatinės spyruoklinės pakabos dažniausiai parenkamos pramoninėms vamzdynų sistemoms, kuriose turi būti atlaikoma ir didelė apkrova, ir didelis vertikalus judėjimas. Įprastos programos apima:

• Šiluminės elektrinės:Pagrindinis garo, karšto pakaitinimo ir su katilu susiję vamzdynai.
• Branduolinės energetikos įrenginiai:Kritinės vamzdynų sistemos, kurioms reikia kontroliuojamų atraminių apkrovų.
• Rafinavimo gamyklos:Aukštos temperatūros procesas ir angliavandenilių vamzdynai.
• Cheminiai augalai:Proceso linijos, veikiamos terminio ciklo.
• Naftos chemijos įrenginiai:Didelio skersmens ir aukštos temperatūros vamzdynai.
• Pramoninės energijos sistemos:Garo ir kiti didelės energijos vamzdynų tinklai.

Dėl papildomų vamzdynų atramų sprendimų inžinieriai taip pat gali įvertinti susijusias pastovias spyruoklines atramas, spyruoklines pakabas ir vamzdžių atramas pagal išdėstymą ir įtempių analizės reikalavimus.

Kaip pasirinkti tinkamą modelį?

Teisingas pasirinkimas turėtų būti pagrįstas inžineriniais duomenimis, o ne vien apkrova. Prieš perkant didelės talpos pastovią spyruoklinę pakabą, reikia patvirtinti šiuos parametrus:

1. Darbinė apkrova:Nustatykite tikrąją vertikalią apkrovą atramos vietoje.
2. Šaltos ir karštos padėtys:Nustatykite visą numatomo vamzdžio judėjimo diapazoną.
3. Reikalinga kelionė:Pasirinkite įrenginį, galintį padengti apskaičiuotą poslinkį su pakankama veikimo marža.
4. Montavimo kryptis:Patvirtinkite, ar reikalinga horizontali ar vertikali konfigūracija.
5. Jungties matmenys:Patikrinkite konstrukcinį tarpą, strypo jungtį ir tvirtinimo reikalavimus.
6. Aplinkos sąlygos:Atsižvelkite į drėgmę, ėsdinančias dujas, lauko poveikį ir temperatūrą.
7. Taikomi standartai:Patvirtinkite projekto reikalavimus, pvz., MSS SP-58, ASME B31.1, ASME B31.3, EN 13480 arba atitinkamus nacionalinius standartus.

Keičiant projektus, esama vardinės lentelės informacija, apkrovos duomenys, kelionės reikalavimai, matmenų brėžiniai ir prijungimo detalės gali padėti gamintojui sukurti suderinamą pakaitinį įrenginį.

Kokybės kontrolė ir testavimas

Veikimo nuoseklumas yra labai svarbus, nes kabykla tampa visos vamzdynų atramos sistemos dalimi. Todėl į gamybos kokybę turėtų būti įtraukta ir matmenų kontrolė, ir funkcinės apkrovos bandymai.

„Tianshui“ teigia, kad jos nuolatinės spyruoklinės pakabos yra iš anksto nustatytos ir kalibruojamos prieš išsiunčiant. Apkrova matuojama keliose nurodytos eigos padėtyse, siekiant patikrinti, ar atraminė jėga neviršija reikiamos leistinos nuokrypos.

Projekto dokumentų paketą gali sudaryti:

• Apkrovos bandymo ir apkrovos poslinkio įrašai.
• Matmenų patikrinimo dokumentacija.
• Spyruoklinių ir konstrukcinių medžiagų sertifikatai.
• Suvirinimo ir NDT dokumentacija, kai reikia.
• Iš anksto nustatyta ir diegimo informacija.
• Taikomi kokybės ir atsekamumo įrašai.

Produkto informacijoje nurodyta ISO 9001:2015 sertifikuota kokybės sistema ir daugelio tarptautinių vamzdynų ir gamybos standartų palaikymas. Projektams, kuriems taikomi griežti atitikties reikalavimai, pirkėjai prieš pateikdami užsakymą turėtų patvirtinti tikslų standartą, tikrinimo apimtį, toleranciją ir dokumentacijos reikalavimus.

Dažnai užduodami klausimai

Kuo skiriasi nuolatinė spyruoklinė kabykla nuo kintamos spyruoklinės pakabos?

Kintamoji spyruoklinė pakaba keičia savo atraminę jėgą, kai spyruoklė juda savo eiga. Pastovioje spyruoklinėje pakaboje naudojamas mechaninis kompensavimo mechanizmas, kad atraminė jėga išliktų žymiai nuoseklesnė nurodytos eigos metu. Todėl pirmenybė teikiama pastovioms konstrukcijoms, kai apkrovos kitimas turi būti kuo mažesnis.

Kokią apkrovą gali išlaikyti didelės talpos nuolatinė spyruoklinė kabykla?

Standartiniai modeliai apima eksploatacines apkrovas nuo 0,1 kN iki 500 kN. Didesnių apkrovų reikalaujančios programos gali būti vertinamos kaip pritaikyti inžineriniai projektai pagal reikiamą apkrovą, eigą, konstrukcinius matmenis ir taikomus standartus.

Kodėl naudojami iš anksto nustatyti kaiščiai?

Iš anksto nustatyti kaiščiai užfiksuoja mechanizmą nurodytoje montavimo padėtyje. Jie padeda išvengti nepageidaujamo judėjimo transportavimo, montavimo, hidrotestavimo ir cheminio valymo metu. Kaiščiai turi būti pašalinti prieš vamzdynų sistemai pradedant normaliai veikti.

Ar pakabą galima pritaikyti korozinei aplinkai?

Taip. Priklausomai nuo eksploatavimo aplinkos, korpuso apsauga gali apimti karštąjį cinkavimą, epoksidines dangas, specializuotas apsaugos sistemas arba alternatyvias medžiagas. Aplinkos sąlygos turėtų būti nurodytos inžinerijos etape.

Kiek kelionių gali tilpti kabykla?

Įprastos važiavimo konfigūracijos yra 50 mm, 100 mm, 200 mm ir 400 mm. Individualūs sprendimai gali užtikrinti iki 600 mm faktinę eigą, kai vamzdynų sistemai reikia didesnio vertikaliojo judėjimo.

Kokią informaciją reikia pateikti kreipiantis dėl citatos?

Naudinga inžinerinė informacija apima darbinę apkrovą, šaltą ir karštą padėtį, reikalingą judėjimą, montavimo kryptį, prijungimo matmenis, taikomus standartus, aplinkos sąlygas ir bet kokius konkrečiam projektui taikomus tikrinimo ar dokumentacijos reikalavimus.

Išvada: pasirinkite stabilų palaikymą reikalaujančioms vamzdynų sistemoms

Tinkamai sukonstruota nuolatinė spyruoklinė kabykla gali turėti didelį skirtumą, kai sunkieji pramoniniai vamzdynai patiria didelį vertikalų šiluminį poslinkį. Išlaikant kontroliuojamą atraminę jėgą, sumažinant nepageidaujamą apkrovos svyravimą ir prisitaikant prie didelės eigos, šio tipo atrama gali padėti užtikrinti saugesnį ir labiau nuspėjamą vamzdynų darbą. „Tianshui“ siūlo didelės talpos sprendimus, apimančius iki 500 kN apkrovas, su pritaikytu dizainu, pritaikytu sudėtingoms reikmėms. Jei renkatės atramas elektrinei, naftos perdirbimo gamyklai, chemijos gamyklai ar kitam aukštos temperatūros vamzdyno projektui,susisiekite su mumisatsižvelgdami į jūsų krovinio ir kelionės reikalavimus, kad gautumėte tinkamą techninę rekomendaciją ir pasiūlymą.
